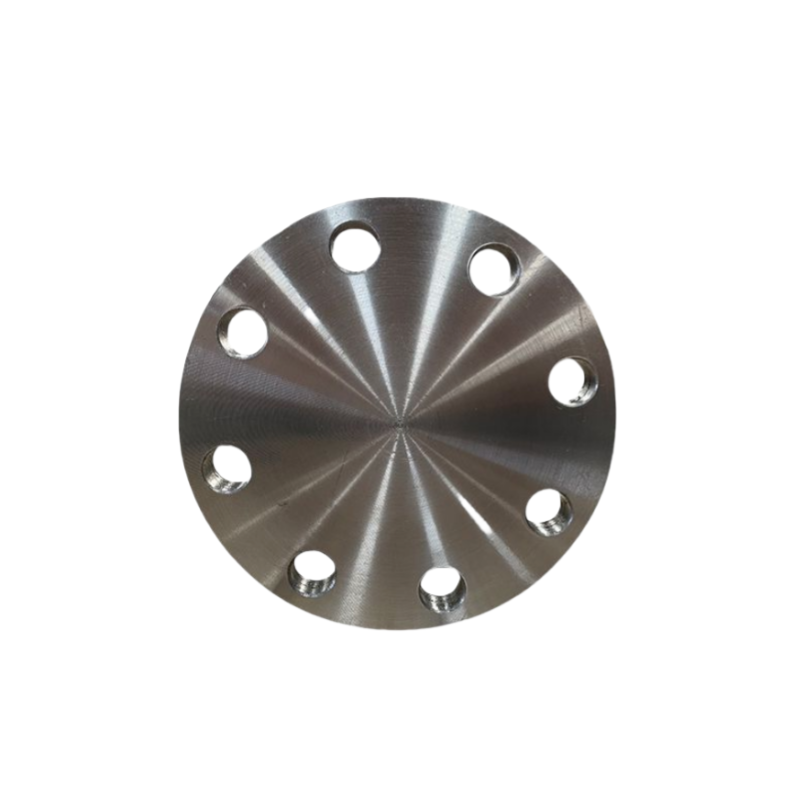

Глухой фланец ANSI B16.5

Описание продукта

Наши глухие фланцы ANSI B16.5 производятся в соответствии со стандартами ASME и предназначены для герметизации концов трубопроводных систем или отверстий сосудов под давлением. Они доступны в широком диапазоне классов давления от 150 до 2500 и изготовлены из углеродистой стали (A105), нержавеющей стали (SS304/SS316) и других сплавов.

Наши глухие фланцы, доступные с уплотнительными поверхностями с выступом (RF) или кольцевым соединением (RTJ), обеспечивают надежное и герметичное соединение, подходящее для высокого давления и агрессивных сред.

Стандарт:	АНСИ Б 16,5
Тип фланца:	Сварная шейка, надеваемая, глухая, нахлесточная, резьбовая, раструбная сварка
Размер:	1/2'-24'
Класс давления:	150 фунтов, 300 фунтов, 400 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов
Тип уплотнения:	Плоская поверхность (FF), выступающая поверхность (RF), кольцевое соединение (RTJ)
Материал:	Углеродистая сталь ASTM A 105/A 105N, A694 F42-F70, A-350LF1/LF2,
	Нержавеющая сталь ASTM A 182 F304/304L, F316/316L

Ключевые особенности и функции

• Полностью цельная конструкция (без отверстия)
  Полностью блокирует поток, обеспечивая безопасную и надежную изоляцию системы.

• Соответствие ANSI/ASME B16.5.
  Наружный диаметр, окружность болтов, отверстия для болтов и толщина строго соответствуют требованиям B16.5.

• Возможность работы при высоком давлении
  Доступны классы давления:
  класс 150/300/400/600/900/1500/2500.

• Широкий выбор материалов

• Углеродистая сталь: ASTM A105

• Нержавеющая сталь: ASTM A182 F304/F316

• Легированная сталь: ASTM A182 F11/F22 (по запросу)

• Несколько типов облицовки

• RF (поднятое лицо)

• FF (плоское лицо)

• RTJ (Соединение кольцевого типа)

Приложения

Слепые фланцы ANSI B16.5 широко используются в:

• Системы противопожарных трубопроводов

• Нефте и газопроводы

• Нефтехимические и химические заводы

• Объекты электрогенерации

• Водоочистные и промышленные трубопроводные системы

• Насосы, клапаны и сосуды под давлением

Процесс установки

1. Инспекция

• Подтвердите размер фланца, класс давления, материал и тип облицовки.

• Проверьте уплотнительную поверхность на наличие повреждений или деформаций.

2. Размещение прокладки

• Выберите подходящую прокладку (резиновую, графитовую, спирально-навитую или прокладку RTJ).

• Обеспечьте правильное выравнивание и центрирование.

3. Выравнивание болтов

• Совместите глухой фланец с отверстиями под болты ответного фланца.

4. Затяжка болтов

• Затягивайте болты постепенно, используя крестообразную (диагональную) схему затяжки..

• Применяйте равномерный крутящий момент, чтобы избежать утечек.

5. Испытание давлением (если требуется)

• Перед испытанием системы под давлением еще раз проверьте затяжку болтов.

Процесс производства фланцев

Заводская витрина

Часто задаваемые вопросы

В1: Какие распространенные типы фланцев вы поставляете?

A: Мы поставляем широкий ассортимент фланцев из кованой стали, в том числе глухие фланцы, приварные шеечные фланцы, скользящие фланцы, приварные фланцы в раструбе, резьбовые фланцы и фланцы с нахлестом, все они соответствуют международным стандартам, таким как ANSI/ASME B16.5 и EN1092-1.

В2: Какие материалы доступны для ваших фланцев?

О: Мы предлагаем фланцы из различных материалов, таких как углеродистая сталь (A105), нержавеющая сталь (SS304, SS316) и легированная сталь (F11, F22 и т. д.). Возможна настройка материала в зависимости от требований проекта.

В3: Какие стандарты и классы давления вы поддерживаете?

О: Наши фланцы соответствуют стандартам, включая ANSI/ASME B16.5, EN 1092-1 и DIN. Классы давления варьируются от 150 до 2500 (ANSI) и от PN6 до PN100 (EN/DIN).

В4: Предоставляете ли вы варианты уплотнительной поверхности, такие как RF или RTJ?

А: Да. Мы предлагаем уплотнительные поверхности с выступом (RF), плоским торцом (FF) и кольцевым соединением (RTJ) в зависимости от давления, характеристик уплотнения и требований заказчика.

В5: Какие виды обработки поверхности доступны?

Ответ: Обработка поверхности включает антикоррозионное масло, черную окраску, гальванизацию, желтый прозрачный лак и специальные покрытия для агрессивных сред.

В6: Можете ли вы предоставить сертификаты и отчеты об испытаниях?

А: Да. Мы предоставляем сертификаты MTC (EN10204 3.1/3.2), а также сертификаты ISO, CE, FM/UL (в зависимости от типа продукта). Также доступны сторонние проверки, такие как SGS, BV и TUV.

В7: Каково ваше типичное время производства?

О: Срок поставки стандартных фланцев обычно составляет 30–35 дней. Для срочных нужд или больших объемов мы можем предложить ускоренное производство на основе наличия запасов и сырья.

В8: принимаете ли вы OEM-брендинг или индивидуальную упаковку?

А: Да. Мы поддерживаем тиснение логотипа OEM, индивидуальные этикетки и экспортную упаковку с вашим брендом или спецификациями.

В9: Могу ли я запросить образец перед подтверждением заказа?

А: Абсолютно. Мы рады предоставить бесплатные или платные образцы для проверки качества, в зависимости от типа продукта и пункта назначения.
