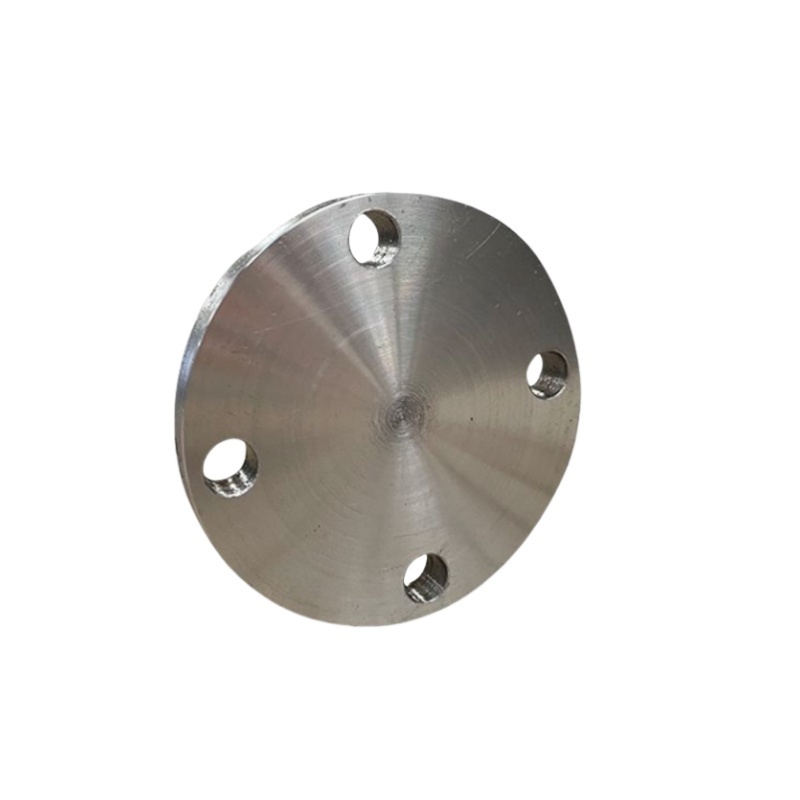

Bride aveugle ANSI B16.5

Description du produit

Nos brides aveugles ANSI B16.5 sont fabriquées conformément aux normes ASME, conçues pour sceller les extrémités des systèmes de tuyauterie ou les ouvertures des récipients sous pression. Ils sont disponibles dans une large gamme de classes de pression de 150 à 2 500, avec des matériaux comprenant l'acier au carbone (A105), l'acier inoxydable (SS304/SS316) et d'autres alliages.

Disponibles avec des surfaces d'étanchéité à face surélevée (RF) ou à joint de type annulaire (RTJ), nos brides aveugles garantissent une connexion sécurisée et étanche, adaptée aux environnements à haute pression et corrosifs.

Standard:	ANSI B 16.5
Type de bride :	Col de soudage, à enfiler, aveugle, joint à recouvrement, fileté, soudage par douille
Taille:	1/2''-24''
Classe de pression :	150 LB, 300 LB, 400 LB, 600 LB, 900 LB, 1 500 LB, 2 500 LB
Type d'étanchéité :	Face plate (FF), face surélevée (RF), joint annulaire (RTJ)
Matériel:	Acier au carbone ASTM A 105/A 105N,A694 F42-F70,A-350LF1/LF2,
	Acier inoxydable ASTM A 182 F304/304L,F316/316L

Principales caractéristiques et fonctions

• Conception entièrement solide (sans alésage)
  Bloque complètement le flux, garantissant une isolation sûre et fiable du système.

• Conformité ANSI/ASME B16.5
  Le diamètre extérieur, le cercle de boulons, les trous de boulons et l'épaisseur suivent strictement les exigences B16.5.

• Capacité haute pression
  Disponible dans les classes de pression :
  Classe 150/300/400/600/900/1500/2500

• Larges options de matériaux

• Acier au carbone : ASTM A105

• Acier inoxydable : ASTM A182 F304 / F316

• Acier allié : ASTM A182 F11 / F22 (sur demande)

• Plusieurs types de faces

• RF (face surélevée)

• FF (face plate)

• RTJ (joint de type anneau)

Applications

Les brides aveugles ANSI B16.5 sont largement utilisées dans :

• Systèmes de tuyauterie de protection incendie

• Oléoducs et gazoducs

• Usines pétrochimiques et chimiques

• Installations de production d'électricité

• Systèmes de traitement de l'eau et de tuyauterie industrielle

• Pompes, vannes et récipients sous pression

Processus d'installation

1. Inspection

• Confirmez la taille de la bride, la classe de pression, le matériau et le type de revêtement.

• Vérifiez la surface d’étanchéité pour déceler tout dommage ou déformation.

2. Placement du joint

• Sélectionnez un joint approprié (joint en caoutchouc, en graphite, enroulé en spirale ou RTJ).

• Assurer un alignement et un centrage corrects.

3. Alignement des boulons

• Alignez la bride aveugle avec les trous de boulons de la bride d'accouplement.

4. Serrage des boulons

• Serrez les boulons progressivement en utilisant un schéma de serrage croisé (diagonal)..

• Appliquez un couple uniforme pour éviter les fuites.

5. Test de pression (si nécessaire)

• Revérifiez le serrage des boulons avant de tester la pression du système.

Processus de production de brides

Vitrine d'usine

FAQ

Q1 : Quels sont les types courants de brides que vous fournissez ?

R : Nous fournissons une large gamme de brides en acier forgé, notamment des brides aveugles, des brides à col soudé, des brides à enfiler, des brides à souder à emboîtement, des brides filetées et des brides à recouvrement, toutes conformes aux normes internationales telles que ANSI/ASME B16.5 et EN1092-1.

Q2 : Quels matériaux sont disponibles pour vos brides ?

R : Nous proposons des brides dans divers matériaux tels que l'acier au carbone (A105), l'acier inoxydable (SS304, SS316) et l'acier allié (F11, F22, etc.). La personnalisation des matériaux est disponible en fonction des exigences du projet.

Q3 : Quelles normes et classes de pression prenez-vous en charge ?

R : Nos brides sont conformes aux normes notamment ANSI/ASME B16.5, EN 1092-1 et DIN. Les classes de pression vont de la classe 150 à 2500 (ANSI) et de PN6 à PN100 (EN/DIN).

Q4 : Proposez-vous des options de face d'étanchéité telles que RF ou RTJ ?

R : Oui. Nous proposons des surfaces d'étanchéité à face surélevée (RF), à face plate (FF) et à joint de type annulaire (RTJ) en fonction de la pression, des performances d'étanchéité et des exigences du client.

Q5 : Quels traitements de surface sont disponibles ?

R : Les traitements de surface comprennent l'huile antirouille, la peinture noire, la galvanisation, le vernis transparent jaune et les revêtements personnalisés pour les environnements corrosifs.

Q6 : Pouvez-vous fournir des certificats et des rapports de test ?

R : Oui. Nous fournissons des certificats MTC (EN10204 3.1/3.2), ainsi que ISO, CE, FM/UL (selon le type de produit). Des inspections tierces telles que SGS, BV et TUV sont également disponibles.

Q7 : Quel est votre délai de production typique ?

R : Pour les brides standard, le délai de livraison est généralement de 30 à 35 jours. Pour des besoins urgents ou des volumes importants, nous pouvons proposer une production accélérée en fonction des stocks et de la disponibilité des matières premières.

Q8 : Acceptez-vous la marque OEM ou les emballages personnalisés ?

R : Oui. Nous prenons en charge l’estampage du logo OEM, les étiquettes personnalisées et les emballages d’exportation avec votre marque ou vos spécifications.

Q9 : Puis-je demander un échantillon avant de confirmer une commande ?

R : Absolument. Nous sommes heureux de fournir des échantillons gratuits ou payants pour le contrôle qualité, en fonction du type de produit et de la destination.
