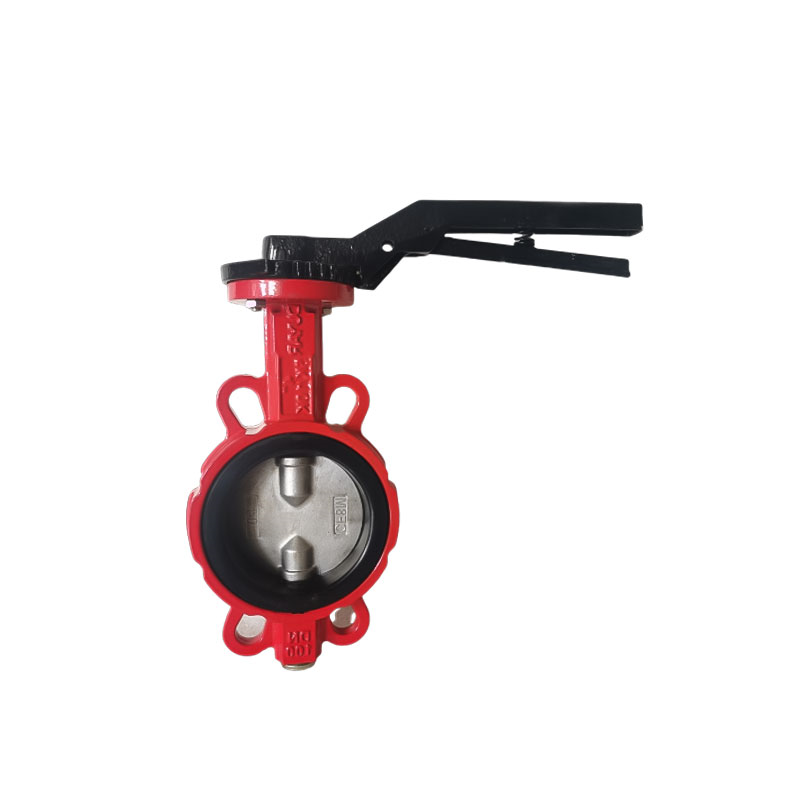

วาล์วผีเสื้อเวเฟอร์พร้อมตัวจัดการ

ภาพรวม

บัตเตอร์ฟลายวาล์วเป็นวาล์วควบคุมการไหลขนาดกะทัดรัดและเชื่อถือได้ ออกแบบมาสำหรับระบบป้องกันอัคคีภัยและระบบจ่ายน้ำ ด้วยการเชื่อมต่อแบบหน้าแปลนและแผ่นเหล็กดัดที่ห่อหุ้มด้วย EPDM ที่ยืดหยุ่น วาล์วจึงให้การปิดที่แน่นหนา ประสิทธิภาพที่มั่นคง และอายุการใช้งานที่ยาวนานภายใต้สภาวะการทำงานที่มีความต้องการสูง

ออกแบบและทดสอบตามข้อกำหนด UL และ FM วาล์วนี้เหมาะสำหรับการติดตั้งป้องกันอัคคีภัยทั้งภายในและภายนอก รวมถึงอาคารสูงและโรงงานอุตสาหกรรม

รายละเอียดสินค้า

บัตเตอร์ฟลายวาล์วเป็นวาล์วควบคุมการไหลขนาดกะทัดรัดและเชื่อถือได้ ออกแบบมาสำหรับระบบป้องกันอัคคีภัยและระบบจ่ายน้ำ ด้วยการเชื่อมต่อแบบหน้าแปลนและแผ่นเหล็กดัดที่ห่อหุ้มด้วย EPDM ที่ยืดหยุ่น วาล์วจึงให้การปิดที่แน่นหนา ประสิทธิภาพที่มั่นคง และอายุการใช้งานที่ยาวนานภายใต้สภาวะการทำงานที่มีความต้องการสูง

ออกแบบและทดสอบตามข้อกำหนด UL และ FM วาล์วนี้เหมาะสำหรับการติดตั้งป้องกันอัคคีภัยทั้งภายในและภายนอก รวมถึงอาคารสูงและโรงงานอุตสาหกรรม

คุณสมบัติทางเทคนิค

มาตรฐานการออกแบบ：	ANSI125/150,DIN2501 PN10V16
ขนาด:	2' 2 1/2'' 3'' 4' 5' 6'' 8' 10'' 12''
แรงดันใช้งานสูงสุด:	300PSI
แรงดันทดสอบสูงสุด:	600PSI
ช่วงอุณหภูมิในการทำงาน:	0~80°C/32~178F
มาตรฐานหน้าแปลนด้านบน:	ISO 5211
รายละเอียดการเคลือบ:	เคลือบอีพ็อกซี่หรือเคลือบตามคำขอ
การอนุมัติ:	เอฟเอ็ม/UL

คุณสมบัติ

• การเชื่อมต่อแบบหน้าแปลนมาตรฐาน
  เข้ากันได้กับมาตรฐานหน้าแปลน ANSI 125/150 และ DIN PN10/16 เพื่อการติดตั้งที่ยืดหยุ่น

• ความสามารถด้านแรงดันสูงได้
  รับการจัดอันดับสำหรับแรงดันใช้งานสูงสุด 300 PSI และแรงดันทดสอบอุทกสถิตสูงถึง 800 PSI

• ประสิทธิภาพการปิดผนึกที่เชื่อถือได้
  แผ่นเหล็กดัดหุ้ม EPDM ช่วยให้ปิดเครื่องได้อย่างแน่นหนาและการทำงานปราศจากการรั่วไหลในระยะยาว

• สมรรถนะ ด้านแรงดันตามมาตรฐาน UL และ FM
  พิกัดแรงดันเป็นไปตามข้อกำหนด UL 1091, ULC/ORD-C1091 และ FM 1112

• ช่วงขนาดกว้าง
  มีจำหน่ายในขนาดตั้งแต่ 2' ถึง 12' เพื่อตอบสนองข้อกำหนดการไหลของระบบต่างๆ

• เคลือบอีพ็อกซี่ ป้องกันการกัดกร่อน
  เป็นมาตรฐาน โดยสามารถเลือกเคลือบได้ตามคำขอ

• การออกแบบที่พร้อมใช้
  ตัวกระตุ้น หน้าแปลนด้านบน ISO 5211 ช่วยให้ติดตั้งกระปุกเกียร์หรือตัวกระตุ้นได้ง่าย

• มีตัวเลือกไร้สารตะกั่ว ได้
  รับการรับรองไร้สารตะกั่วตามมาตรฐาน NSF/ANSI 61 และ NSF/ANSI 372

แอปพลิเคชัน

• ระบบป้องกันอัคคีภัย (ท่อดับเพลิงและท่อดับเพลิงแบบน้ำ)

• ระบบประปาและจำหน่ายน้ำเทศบาล

• การติดตั้งท่อใต้ดินและฝัง

• อาคารพาณิชย์และอุตสาหกรรม

• สถานีสูบน้ำและห้องเครื่องกล

• โครงการโครงสร้างพื้นฐานและสาธารณูปโภค

• โครงการปรับปรุงที่รวมระบบท่อแบบหน้าแปลนและแบบร่อง

คำถามที่พบบ่อย

คำถามที่ 1: วาล์วปีกผีเสื้อนี้เป็นไปตามมาตรฐานอะไรบ้าง?

ประสิทธิภาพแรงดันของวาล์วเป็นไปตามมาตรฐาน UL 1091, ULC/ORD-C1091 และ FM 1112

คำถามที่ 2: แผ่นดิสก์และการปิดผนึกใช้วัสดุอะไรบ้าง

แผ่นจานทำจากเหล็กดัดและหุ้มด้วย EPDM ทั้งหมดเพื่อให้มั่นใจในการปิดผนึกและความต้านทานการกัดกร่อนที่ดีเยี่ยม

Q3: แรงดันใช้งานสูงสุดคือเท่าไร?

แรงดันใช้งานสูงสุดคือ 300 PSI โดยมีแรงดันทดสอบสูงสุด 800 PSI

Q4: วาล์วนี้สามารถใช้กลางแจ้งได้หรือไม่?

ใช่. ตัวเครื่องเคลือบอีพ็อกซี่และการออกแบบซีลแบบยืดหยุ่น ทำให้เหมาะสำหรับการติดตั้งทั้งภายในและภายนอก

คำถามที่ 5: วาล์วสามารถใช้งานร่วมกับแอคชูเอเตอร์หรือกระปุกเกียร์ได้หรือไม่

ใช่. วาล์วได้รับการออกแบบให้มีหน้าแปลนด้านบน ISO 5211 สำหรับการติดตั้งแอคทูเอเตอร์หรือผู้ควบคุมเกียร์โดยตรง

คำถามที่ 6: มีเวอร์ชันไร้สารตะกั่วหรือไม่

ใช่. เวอร์ชันไร้สารตะกั่วที่ผ่านการรับรองมีจำหน่ายตามมาตรฐาน NSF/ANSI 61 และ NSF/ANSI 372
