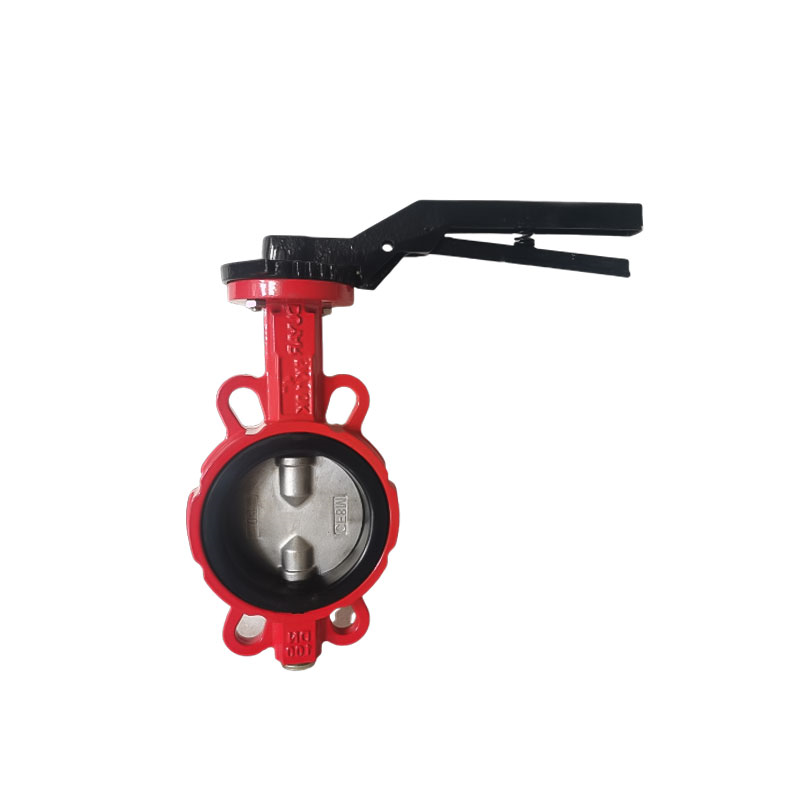

Zawór motylkowy waflowy z uchwytem

Przegląd

Zawór motylkowy jest kompaktowym i niezawodnym zaworem regulacyjnym przeznaczonym do stosowania w instalacjach przeciwpożarowych i wodociągowych. Dzięki połączeniom kołnierzowym i sprężystemu dyskowi z żeliwa sferoidalnego pokrytego EPDM, zawór zapewnia szczelne zamknięcie, stabilną pracę i długą żywotność w wymagających warunkach pracy.

Zaprojektowany i przetestowany zgodnie z wymaganiami UL i FM, zawór ten nadaje się do stosowania zarówno w instalacjach przeciwpożarowych wewnątrz, jak i na zewnątrz, w tym w wysokich budynkach i obiektach przemysłowych.

Opis produktu

Zawór motylkowy jest kompaktowym i niezawodnym zaworem regulacyjnym przeznaczonym do stosowania w instalacjach przeciwpożarowych i wodociągowych. Dzięki połączeniom kołnierzowym i sprężystemu dyskowi z żeliwa sferoidalnego pokrytego EPDM, zawór zapewnia szczelne zamknięcie, stabilną pracę i długą żywotność w wymagających warunkach pracy.

Zaprojektowany i przetestowany zgodnie z wymaganiami UL i FM, zawór ten nadaje się do stosowania zarówno w instalacjach przeciwpożarowych wewnątrz, jak i na zewnątrz, w tym w wysokich budynkach i obiektach przemysłowych.

Cechy techniczne

Standard projektowy:	ANSI125/150,DIN2501 PN10V16
Rozmiary:	2' 2 1/2'' 3'' 4 5 6'' 8 10'' 12''
Maksymalne ciśnienie robocze:	300PSI
Maksymalne ciśnienie testowe:	600PSI
Zakres temperatury roboczej:	0 ~ 80 ℃/32 ~ 178 stopni F
Standard kołnierza górnego:	ISO5211
Szczegóły powłoki:	Powłoka epoksydowa lub powłoka na zamówienie
Atesty:	FM/UL

Cechy

• Znormalizowane połączenia kołnierzowe
  Zgodne ze standardami kołnierzy ANSI 125/150 i DIN PN10/16, zapewniające elastyczny montaż.

• Możliwość pracy przy wysokim ciśnieniu
  Maksymalne ciśnienie robocze 300 PSI i hydrostatyczne ciśnienie próbne do 800 PSI.

• Niezawodne uszczelnienie
  Dysk z żeliwa sferoidalnego w obudowie EPDM zapewnia szczelne odcięcie i długoterminową pracę bez wycieków.

• Wydajność ciśnieniowa zgodna z UL i FM
  Wartości ciśnienia są zgodne z wymaganiami UL 1091, ULC/ORD-C1091 i FM 1112.

• Szeroki zakres rozmiarów
  Dostępne w rozmiarach od 2” do 12”, aby spełnić różne wymagania dotyczące przepływu w systemie.

• Ochrona przed korozją
  Powłoka epoksydowa w standardzie, z opcjonalnymi powłokami dostępnymi na życzenie.

• Konstrukcja przystosowana do
  siłownika Górny kołnierz ISO 5211 umożliwia łatwy montaż przekładni lub siłowników.

• Dostępna opcja bezołowiowa.
  Certyfikowany bezołowiowy zgodnie z NSF/ANSI 61 i NSF/ANSI 372.

Aplikacja

• Instalacje przeciwpożarowe (rurociągi tryskaczowe i wodne)

• Miejskie systemy zaopatrzenia i dystrybucji wody

• Instalacje rurowe podziemne i podziemne

• Budynki handlowe i przemysłowe

• Stacje pomp i pomieszczenia mechaniczne

• Projekty infrastrukturalne i użyteczności publicznej

• Projekty modernizacyjne łączące systemy rur kołnierzowych i rowkowanych

Często zadawane pytania

P1: Jakie normy spełnia ten zawór motylkowy?

Parametry ciśnieniowe zaworu są zgodne z normami UL 1091, ULC/ORD-C1091 i FM 1112.

P2: Jakie materiały są używane do tarczy i uszczelnienia?

Tarcza jest wykonana z żeliwa sferoidalnego i całkowicie pokryta EPDM, co zapewnia doskonałe uszczelnienie i odporność na korozję.

P3: Jakie jest maksymalne ciśnienie robocze?

Maksymalne ciśnienie robocze wynosi 300 PSI, a maksymalne ciśnienie testowe 800 PSI.

P4: Czy tego zaworu można używać na zewnątrz?

Tak. Korpus pokryty żywicą epoksydową i elastyczna konstrukcja uszczelnienia sprawiają, że nadaje się zarówno do instalacji wewnętrznych, jak i zewnętrznych.

P5: Czy zawór jest kompatybilny z siłownikami lub przekładniami?

Tak. Zawór jest wyposażony w górny kołnierz ISO 5211 do bezpośredniego montażu siłowników lub przekładni.

P6: Czy dostępna jest wersja bezołowiowa?

Tak. Dostępna jest certyfikowana wersja bezołowiowa zgodna z NSF/ANSI 61 i NSF/ANSI 372.
