Überblick
Die Kappe mit exzentrischem Loch, auch Ablasskappe genannt, ist eine spezielle Rohrleitungskomponente, die das Rohrende abdichtet und gleichzeitig eine seitlich versetzte Öffnung für kontrollierte Entwässerung, Probenahme oder Flüssigkeitsableitung bietet. Sein exzentrisches Loch sorgt für eine ordnungsgemäße Entwässerung oder einen ordnungsgemäßen Zugang, ohne die Rohrmittellinie anzuheben, wodurch es sich ideal für Installationen auf Bodenhöhe oder an der Wand eignet.
Produktbeschreibung
Diese Armatur verfügt über eine gerillte oder mechanische Verbindung an einem Ende und ein präzise gefertigtes exzentrisches Loch an der Kappe. Das versetzte Loch ermöglicht eine effiziente Ableitung von Flüssigkeiten und hält gleichzeitig die Hauptleitung dicht. Es ist für die mechanische Installation ohne Schweißen konzipiert, vereinfacht die Systemwartung, unterstützt eine teilweise Isolierung und reduziert potenzielle Leckstellen. Die Kappe ist für Standard-Rohrleitungsdrücke ausgelegt und kann in verschiedenen industriellen und kommerziellen Rohrleitungssystemen verwendet werden.

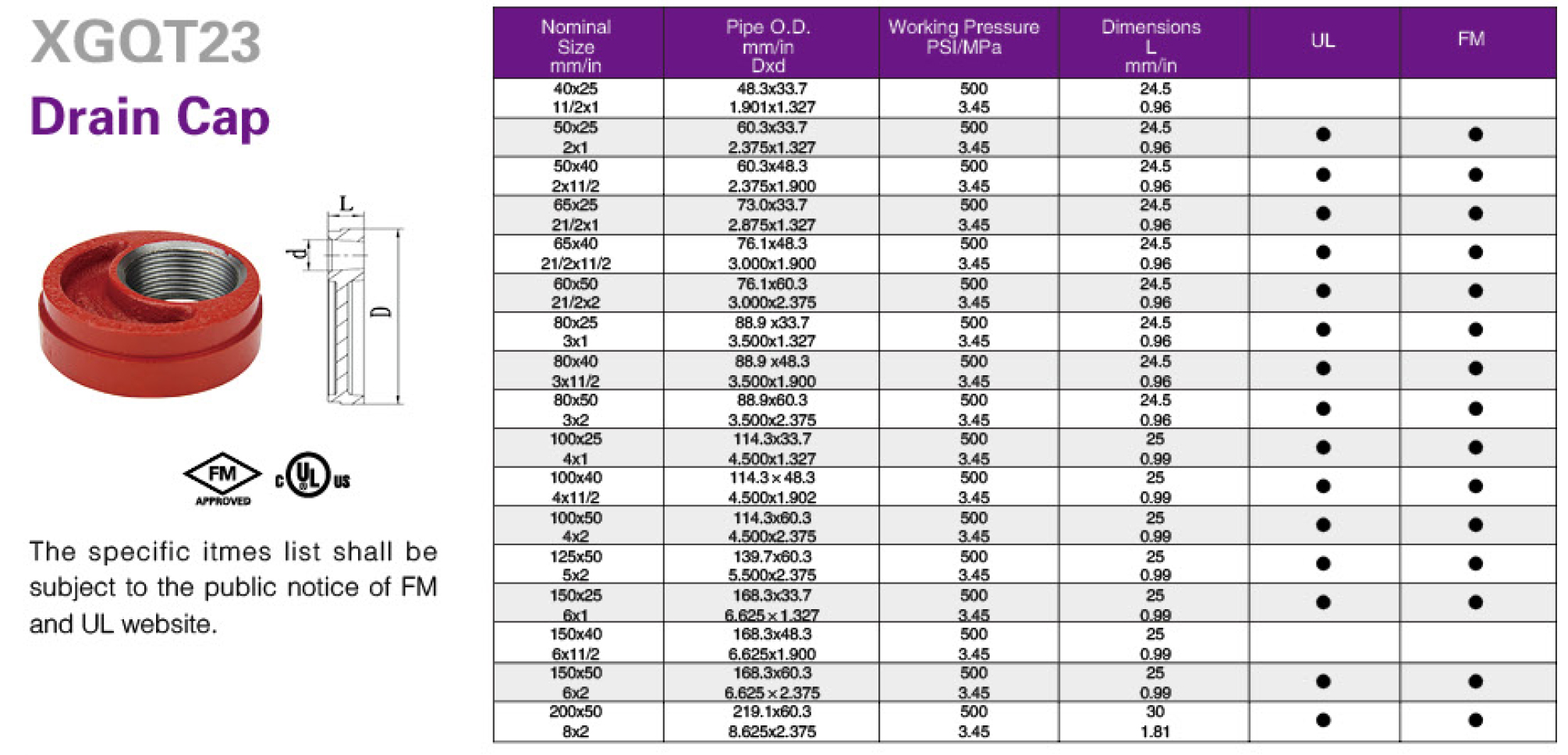

| Größen: | DN40–DN250 (1½″–10″) Gewindeauslass |
| Materialien: | ASTM A536, GRADE 65-45-12, QT450-10 |
| Themen: | ASME B1.20.1, ISO 7-1, BS21, BSPT, NPT, GB 7306 |
| Oberflächenbehandlung: | Elektrophoretisch lackiert, galvanisiert, epoxidiert, feuerverzinkt |
 |
Gerilltes oder mechanisches Ende für einfache und schnelle Installation
Exzentrisches Loch für Entwässerung, Probenahme oder seitlichen Abfluss
Hält die sichere Abdichtung unter normalen Systemdrücken aufrecht
Robuste Konstruktion, geeignet für industrielle und gewerbliche Anwendungen
Vereinfacht die Wartung der Rohrleitung und das Flüssigkeitsmanagement
Kompatibel mit Standard-Rohrleitungssystemen mit Nut
Bietet einen Verschluss am Rohrende und ermöglicht gleichzeitig einen kontrollierten Seitenfluss
Ermöglicht die Entwässerung, Probenahme oder den Anschluss an Zusatzgeräte
Minimiert Leckagerisiken am Rohrende
Unterstützt Wartung, Inspektion oder Systemspülung
Erhält die strukturelle und Druckintegrität der Rohrleitung
Kappe mit exzentrischem Loch/Ablasskappe wird häufig verwendet in:
Brandschutz- und Sprinkleranlagen, die Entwässerungsstellen erfordern
HLK- und Kühlwasserleitungen zur Systemspülung oder Druckentlastung
Industrielle Wasser-, Chemie- und Prozessleitungen zur Probenahme oder Ableitung
Pumpenräume und mechanische Ausrüstung für Wartungszugang
Nachrüstungsprojekte, bei denen teilweiser Zugang und Rohrendverschluss erforderlich sind
Es ist besonders effektiv für Installationen in der Nähe von Böden oder Wänden, wo Platzbeschränkungen die Verwendung einer standardmäßigen konzentrischen Rohrkappe verhindern.
Hauptproduktionsprozess
Installationsanleitung für mechanisches T-Stück mit Gewinde und Nut
  |
|
|
 |
|||||
| 1. Nehmen Sie die starre und flexible Kupplung heraus . Reinigen Sie die Dichtfläche der Dichtung innerhalb von 16 mm vom Loch und überprüfen Sie die Dichtfläche visuell auf Mängel, die eine ordnungsgemäße Abdichtung der Dichtung verhindern könnten. Bohren Sie das Loch nicht an der Schweißnaht . |
2. Trennen Sie die starre und flexible Kupplung . Wenn sich am Rohrloch Grate oder Butzen befinden , entfernen Sie diese bitte vor dem Zusammenbau, um die Dichtung zu schützen und Leckagen zu vermeiden. |
3.Rohrvorbereitung Setzen Sie die Dichtung in das Auslassgehäuse ein und achten Sie darauf, dass die Lasche in der Dichtung mit den Laschenaussparungen im Gehäuse übereinstimmt. Richten Sie das Auslassgehäuse über dem Rohrloch aus und stellen Sie sicher, dass sich der Positionierungskragen im Rohrloch befindet. |
4. Dichtung schmieren. Richten Sie das Band um das Rohr aus, setzen Sie die Schrauben ein und ziehen Sie die Muttern handfest an. |
|||||
 |
|
|||||||
| 5. Einbau der Dichtung Alternativ und gleichmäßig die Muttern mit dem angegebenen Schraubendrehmoment anziehen. |
6.Gehäuseeinbau sollten auf beiden Seiten gleichmäßige Abstände vorhanden sein Zwischen Ober- und Untergehäuse . |
|||||||
FAQ
F1: Welchen Zweck hat das exzentrische Loch?
A: Das versetzte Loch ermöglicht Entwässerungs-, Probenahme- oder Hilfsanschlüsse, während das Hauptrohr sicher abgedichtet bleibt.
F2: Kann es mit Hochdrucksystemen umgehen?
A: Ja, es ist darauf ausgelegt, die ordnungsgemäße Abdichtung unter Standarddrücken in genuteten Rohrleitungssystemen aufrechtzuerhalten.
F3: Ist für die Installation Schweißen oder Gewindeschneiden erforderlich?
A: Nein. Das gerillte oder mechanische Ende ermöglicht eine werkzeuggestützte Installation ohne Schweißen.
F4: Wo wird diese Obergrenze normalerweise angewendet?
A: Im Brandschutz, in der Heizungs-, Lüftungs- und Klimatechnik, in industriellen Rohrleitungen und in mechanischen Systemen, die eine Entwässerung oder einen Hilfszugang erfordern.
F5: Kann es sowohl für temporäre als auch für dauerhafte Installationen verwendet werden?
A: Ja. Es sorgt für eine zuverlässige Abdichtung und ermöglicht gleichzeitig eine kontrollierte Entwässerung oder Probenentnahme sowohl für den vorübergehenden als auch für den dauerhaften Gebrauch.
