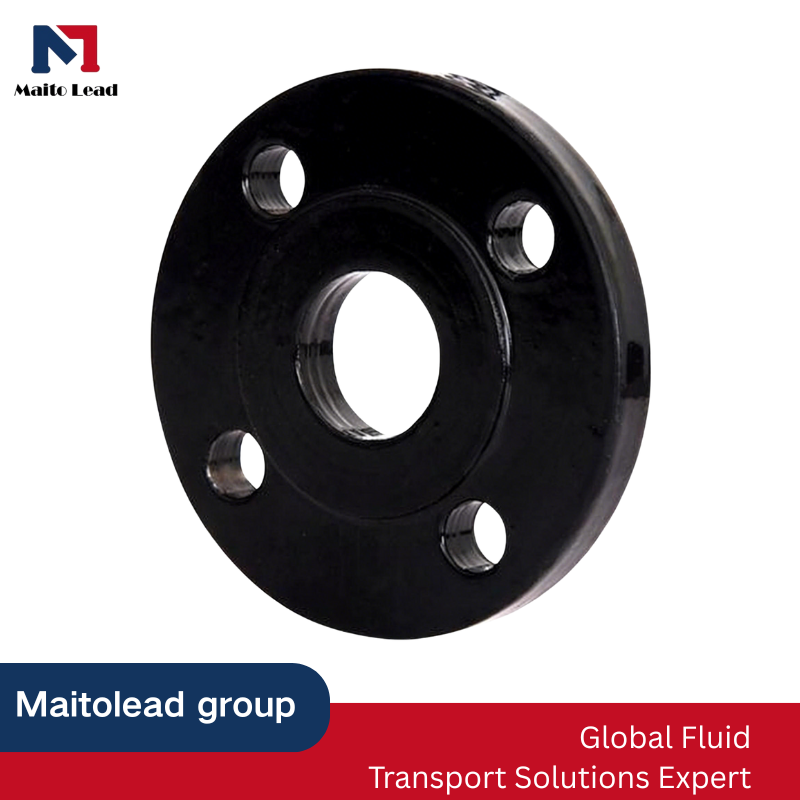

SABS 1123 Plattenförmiger Flachflansch

Überblick

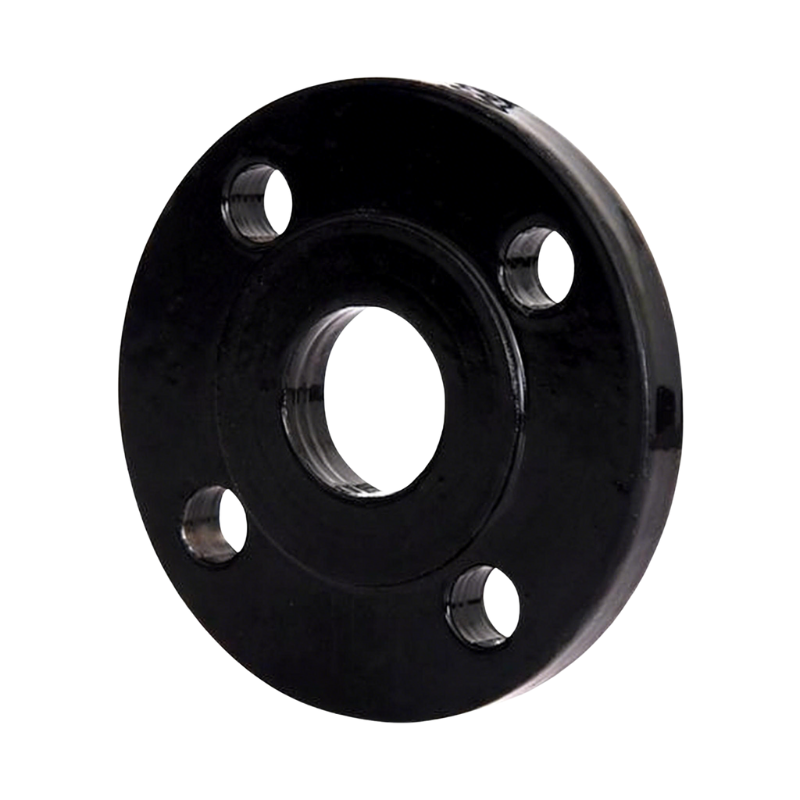

Der plattenförmige Flachschweißflansch SABS 1123 ist ein flacher Plattenflansch, der gemäß der südafrikanischen Norm SABS 1123 hergestellt wird (in Südafrika und angrenzenden Märkten häufig als Referenz verwendet). Es wird aus Kohlenstoffstahl oder Edelstahlblech durch Schneiden und Präzisionsbearbeitung hergestellt, mit präzise gebohrten Bolzenlöchern und einer bearbeiteten Dichtfläche.

Dieser Flanschtyp wird häufig in den Bereichen Wasserversorgung, Brandschutz, Bergbau, HVAC und allgemeine Industrierohrleitungen verwendet , insbesondere dort, wo Projekte SABS/SANS-Flanschbohrmuster vorschreiben.

Produktbeschreibung

Flachschweißflansche vom Typ ABS 1123 sind Flachflansche ohne Nabe , die zum direkten Anschweißen an das Rohrende (Flachschweißen) bestimmt sind. Die Norm definiert die Flanschabmessungen und Bohrmuster unter verschiedenen Drucktabellen wie Tabelle 1000 / Tabelle 1600 / Tabelle 2500 (abhängig von den Projektanforderungen).

Da sich viele südafrikanische Projekte strikt an die SABS/SANS-Bohrmuster halten, ist es wichtig, vor der Herstellung die erforderliche (z. B. T1000) , Tischgröße und den Verkleidungstyp zu bestätigen .

Typische Spezifikationen:

• Standard: SABS 1123

• Typ: Flacher Schweißflansch in Plattenform

• Größenbereich: DN15 – DN2000 (kundenspezifisch erhältlich)

• Tische: T1000 / T1600 / T2500 (wie angegeben)

• Verkleidung: FF (Flat Face) / RF (Raised Face) (nach Bedarf)

• Materialien: Kohlenstoffstahl, Edelstahl

• Herstellungsprozess: Plattenschneiden + CNC-Bearbeitung

•


Modellnummer:	SABA1123
Standard:	SABA1123 PLATTE TYP3 600KBA 1000KBA 1600KBA 2500KBA 4000KBA FLANSCH
Produktname:	PLATTENFLANSCH
Material:	Q235 /A105/ ST37/S235JR/ CT20 /SS400/16MN/SS321/SS304/SS316/S235/P245GH/P250/P91/904L
Druck:	600 KBA 1000 KBA 1600 KBA 2500 KBA 4000 KBA
Technik:	Geschmiedet
Verbindung:	Schweißen
Oberflächen-Rostschutz:	Rostschutz-Leichtöl, schwarze Lackierung, gelbe Lackierung oder rote Lackierung, verzinkt (feuerverzinkt oder kaltverzinkt oder elektroverzinkt)
Zertifikat:	ISO, CE, PED, BV, KS

Flanschherstellungsprozess

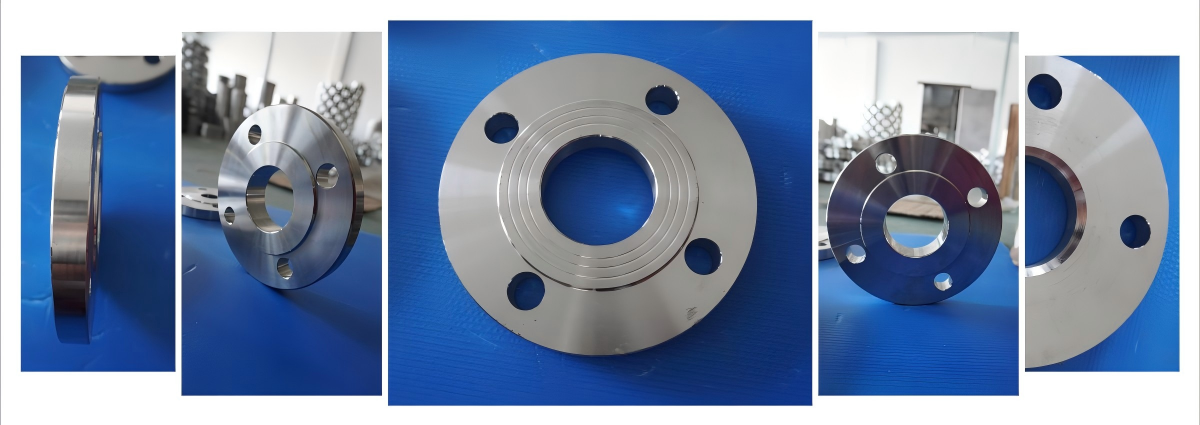

Fabrikvitrine

Installationsanweisungen

Um einen sicheren Betrieb und eine zuverlässige Abdichtung zu gewährleisten, befolgen Sie die folgenden Schritte:

1. Überprüfen Sie die Spezifikationen.
   Stellen Sie sicher, dass Größe, Tabellenbewertung (D/E/F/H), Material und Schraubenmuster mit dem Gegenflansch übereinstimmen.

2. Überprüfen Sie die Flanschflächen.
   Stellen Sie sicher, dass die Dichtflächen sauber, glatt und frei von Kratzern oder Schmutz sind.

3. Wählen Sie eine geeignete Dichtung.
   Wählen Sie das Dichtungsmaterial basierend auf Druck, Temperatur und Betriebsmedium
   (Gummi, CNAF, PTFE oder Spiraldichtung).

4. Schraubenlöcher ausrichten
   Positionieren Sie den Blindplattenflansch genau am Gegenflansch.

5. Ziehen Sie die Schrauben gleichmäßig an.
   Verwenden Sie eine überkreuzte Anzugsreihenfolge und wenden Sie das Drehmoment schrittweise und gleichmäßig an.

6. Dichtheits- und Drucktests
   Führen Sie nach der Installation hydrostatische oder pneumatische Tests durch, um die Integrität der Dichtungen zu bestätigen.

Hinweis: Befolgen Sie immer die empfohlenen Drehmomentwerte und die Richtlinien des Dichtungsherstellers.

FAQ

F1: Was bedeutet SABS 1123?

SABS 1123 ist ein südafrikanischer Standard, der Flanschabmessungen, Bohrmuster und Drucktabellen definiert , die in Rohrleitungssystemen in ganz Südafrika verwendet werden.

---

F2: Was bedeutet „Plattenartiges Flachschweißen“?

Dies bedeutet, dass es sich bei dem Flansch um einen flachen Plattenflansch ohne Nabe handelt , der direkt an das Rohrende geschweißt wird (Flachschweißen), und nicht um einen aufsteckbaren Nabenflansch oder Vorschweißflansch.

---

F3: Was sind die Tabellen 1000/1600/2500?

Hierbei handelt es sich um Tabellenklassifizierungen gemäß SABS 1123, die spezifische Bohrmuster und Druckfähigkeitsbereiche definieren.
Sie sind nicht austauschbar , daher muss die genaue Tabelle vor der Produktion bestätigt werden.

---

F4: Ist SABS 1123 mit EN 1092-1- oder ANSI-Flanschen austauschbar?

Nein. Auch wenn der Druck ähnlich erscheint, unterscheiden sich die Bohrmuster und Abmessungen der Bolzenlöcher . Befolgen Sie immer den angegebenen Standard, um Abweichungen zu vermeiden.

---

F5: Welche Verkleidungsarten sind verfügbar?

• FF (Flat Face) – häufig in Wasserwerken und Sphärogusssystemen

• RF (Raised Face) – wird je nach Dichtungsdesign für Stahlrohrsysteme verwendet.
  Bestätigen Sie den Dichtungstyp und die Projektanforderungen.

---

F6: In welchen typischen Anwendungen werden SABS 1123-Plattenflansche verwendet?

• Wasserversorgung und -verteilung

• Brandschutzleitungen

• Bergbau- und Industrieanlagen

• HLK- und Versorgungsleitungen
