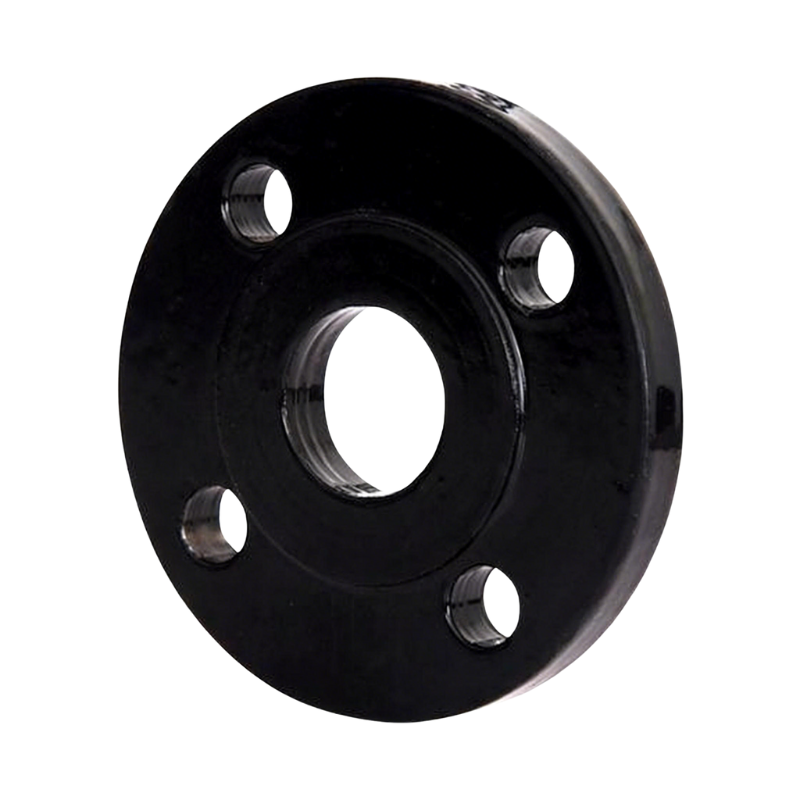

SABS 1123 Kołnierz płaski typu płytowego

Przegląd

Płaski kołnierz spawalniczy SABS 1123 to kołnierz płaski wyprodukowany zgodnie z południowoafrykańską normą SABS 1123 (powszechnie przywoływaną w Republice Południowej Afryki i na rynkach sąsiednich). Jest produkowany z blachy ze stali węglowej lub stali nierdzewnej poprzez cięcie i precyzyjną obróbkę, z dokładnie wywierconymi otworami na śruby i obrobioną powierzchnią uszczelniającą.

Ten typ kołnierza jest szeroko stosowany w rurociągach wodociągowych, przeciwpożarowych, górniczych, HVAC i ogólnych rurociągach przemysłowych , szczególnie tam, gdzie w projektach określono schematy wierceń kołnierzy SABS/SANS.

Opis produktu

Kołnierze płaskie do spawania ABS 1123 to kołnierze płaskie bez piasty , przeznaczone do bezpośredniego przyspawania do końca rury (zgrzewanie płaskie). Norma określa wymiary kołnierzy i schematy wierceń przy różnych tabelach ciśnień, takich jak Tabela 1000 / Tabela 1600 / Tabela 2500 (w zależności od wymagań projektu).

Ponieważ wiele projektów w Republice Południowej Afryki ściśle przestrzega schematów wierceń SABS/SANS, istotne jest potwierdzenie wymaganego stołu (np. T1000) , rozmiaru i rodzaju okładziny przed rozpoczęciem produkcji.

Typowe specyfikacje:

• Norma: SABS 1123

• Typ: Płaski kołnierz do spawania typu płytowego

• Zakres rozmiarów: DN15 – DN2000 (dostępne na zamówienie)

• Stoły: T1000 / T1600 / T2500 (wg specyfikacji)

• Okładzina: FF (płaska twarz) / RF (podniesiona twarz) (w razie potrzeby)

• Materiały: stal węglowa, stal nierdzewna

• Proces produkcyjny: cięcie blachy + obróbka CNC

•


Numer modelu:	SABA1123
Standard:	SABA1123 PŁYTA TYP 3 600KBA 1000KBA 1600KBA 2500KBA 4000KBA KOŁNIERZ
Nazwa produktu:	PŁYTA Kołnierz
Tworzywo:	Q235 /A105/ ST37/S235JR/ CT20 /SS400/16MN/SS321/SS304/SS316/S235/P245GH/P250/P91/904L
Ciśnienie:	600KBA 1000KBA 1600KBA 2500KBA 4000KBA
Technika:	Podrobiony
Połączenie:	Spawalniczy
Powierzchnia antykorozyjna:	Lekki olej antykorozyjny, czarna powłoka malarska, żółta powłoka malarska lub czerwona powłoka malarska, galnavized (cynkowana ogniowo lub cynkowana na zimno lub cynkowana elektrycznie)
Certyfikat:	ISO, CE, PED, BV, KS

Proces produkcji kołnierzy

Prezentacja fabryczna

Instrukcje instalacji

Aby zapewnić bezpieczną pracę i niezawodne uszczelnienie, należy postępować zgodnie z poniższymi krokami:

1. Sprawdź specyfikacje.
   Potwierdź, że rozmiar, dane znamionowe z tabeli (D/E/F/H), materiał i wzór śrub odpowiadają pasującemu kołnierzowi.

2. Sprawdź powierzchnie kołnierzy
   Upewnić się, że powierzchnie uszczelniające są czyste, gładkie i wolne od zadrapań i zanieczyszczeń.

3. Wybierz odpowiednią uszczelkę.
   Wybierz materiał uszczelki w oparciu o ciśnienie, temperaturę i medium robocze
   (guma, CNAF, PTFE lub uszczelka spiralnie zwijana).

4. Wyrównaj otwory na śruby.
   Dokładnie umieść kołnierz zaślepki względem współpracującego kołnierza.

5. Dokręcaj śruby równomiernie.
   Stosuj sekwencję dokręcania krzyżowego, a moment dokręcania stopniowo i równomiernie.

6. Testy szczelności i ciśnienia
   Po montażu należy przeprowadzić testy hydrostatyczne lub pneumatyczne, aby potwierdzić integralność uszczelnienia.

Uwaga: Zawsze przestrzegaj zalecanych wartości momentu obrotowego i wytycznych producenta uszczelek.

Często zadawane pytania

P1: Co oznacza SABS 1123?

SABS 1123 to południowoafrykańska norma określająca wymiary kołnierzy, schematy wierceń i tabele ciśnień stosowane w systemach rurociągów w całej Afryce Południowej.

---

P2: Co oznacza „spawanie płaskie typu płytowego”?

Oznacza to, że kołnierz jest kołnierzem z płaską płytą bez piasty i jest przyspawany bezpośrednio do końca rury (spawanie płaskie), a nie jako kołnierz z nasuwaną piastą lub kołnierz z przyspawaną szyjką.

---

P3: Jakie są tabele 1000/1600/2500?

Są to klasyfikacje tabeli SABS 1123 , które definiują określone schematy wierceń i zakresy ciśnień. Nie
są one zamienne , dlatego dokładna tabela musi zostać potwierdzona przed produkcją.

---

P4: Czy SABS 1123 jest wymienny z kołnierzami EN 1092-1 lub ANSI?

Nie. Nawet jeśli ciśnienie wydaje się podobne, schematy wierceń i wymiary otworów na śruby są różne . Zawsze postępuj zgodnie z określonym standardem, aby uniknąć niedopasowania.

---

P5: Jakie typy okładzin są dostępne?

• FF (Flat Face) – powszechne w wodociągach i systemach z żeliwa sferoidalnego

• RF (Raised Face) – stosowany w instalacjach rur stalowych w zależności od konstrukcji uszczelki.
  Potwierdź typ uszczelki i wymagania projektowe.

---

P6: W jakich typowych zastosowaniach wykorzystuje się kołnierze płytowe SABS 1123?

• Zaopatrzenie i dystrybucja wody

• Rurociągi przeciwpożarowe

• Zakłady górnicze i przemysłowe

• Rurociągi HVAC i użyteczności publicznej
