Descripción general
Las válvulas de compuerta se utilizan ampliamente como válvulas de cierre en protección contra incendios, suministro de agua, HVAC, obras sanitarias municipales y sistemas de tuberías industriales. Están diseñados para abrir o cerrar completamente el flujo de la tubería, proporcionando un aislamiento confiable y una baja resistencia al flujo cuando la válvula está en la posición completamente abierta.
Las válvulas de compuerta MaitoLead están disponibles en diferentes diseños, incluidas válvulas de compuerta NRS, válvulas de compuerta OS&Y, válvulas de compuerta con asiento elástico, válvulas de compuerta con bridas, válvulas de compuerta ranuradas y válvulas de compuerta con indicador posterior. Se pueden suministrar según estándares internacionales como EN1171, EN1092-2, ISO 7005-2, AWWA C515, AWWA C509, ASME B16.42, AWWA C606 y EN12266.
Con un cuerpo de hierro dúctil, una cuña de EPDM resistente, opciones de vástago de acero inoxidable o bronce y un recubrimiento epoxi de alta calidad, nuestras válvulas de compuerta son adecuadas para un funcionamiento confiable en sistemas de tuberías exigentes. Opciones aprobadas por FM y listadas por UL están disponibles para aplicaciones de protección contra incendios.
1, válvula de compuerta NRS
NRS significa vástago no ascendente. El vástago no se mueve hacia arriba cuando la válvula se abre o se cierra, lo que la hace adecuada para instalaciones con espacio vertical limitado, como tuberías subterráneas, cámaras de válvulas, salas de bombas y sistemas de tuberías compactos.
Los tipos comunes incluyen:
Válvula de compuerta NRS con bridas
Válvula de compuerta NRS ranurada
Válvula de compuerta NRS con asiento resistente
Válvula de compuerta NRS con indicador posterior
2. Válvula de compuerta OS&Y
OS&Y significa tornillo exterior y yugo. El vástago se eleva cuando se abre la válvula, lo que permite a los usuarios identificar visualmente si la válvula está abierta o cerrada. Las válvulas de compuerta OS&Y se usan comúnmente en sistemas de protección contra incendios donde el monitoreo de la posición de la válvula es importante.
Los tipos comunes incluyen:
Válvula de compuerta OS&Y con bridas
Válvula de compuerta OS&Y ranurada
Válvula de compuerta OS&Y con asiento resistente
Válvula de compuerta OS&Y de protección contra incendios
3. Válvula de compuerta con asiento resistente
Las válvulas de compuerta con asiento elástico utilizan una cuña cubierta de EPDM para proporcionar un rendimiento de sellado hermético. En comparación con las válvulas de compuerta con asiento metálico tradicionales, ofrecen un mejor sellado, un par de operación más bajo y una resistencia a la corrosión mejorada.
Descripción del Producto

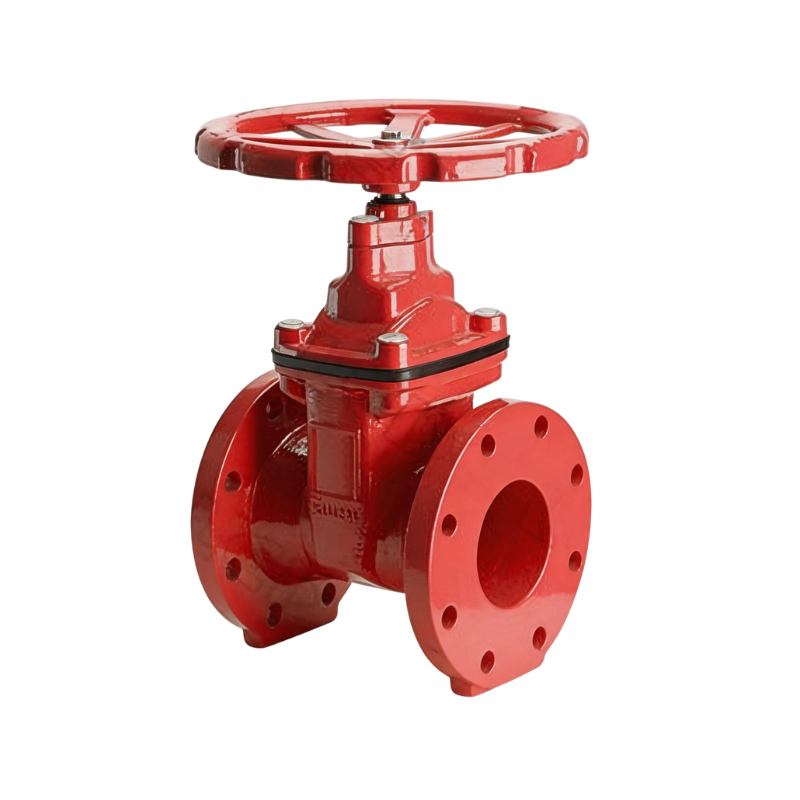

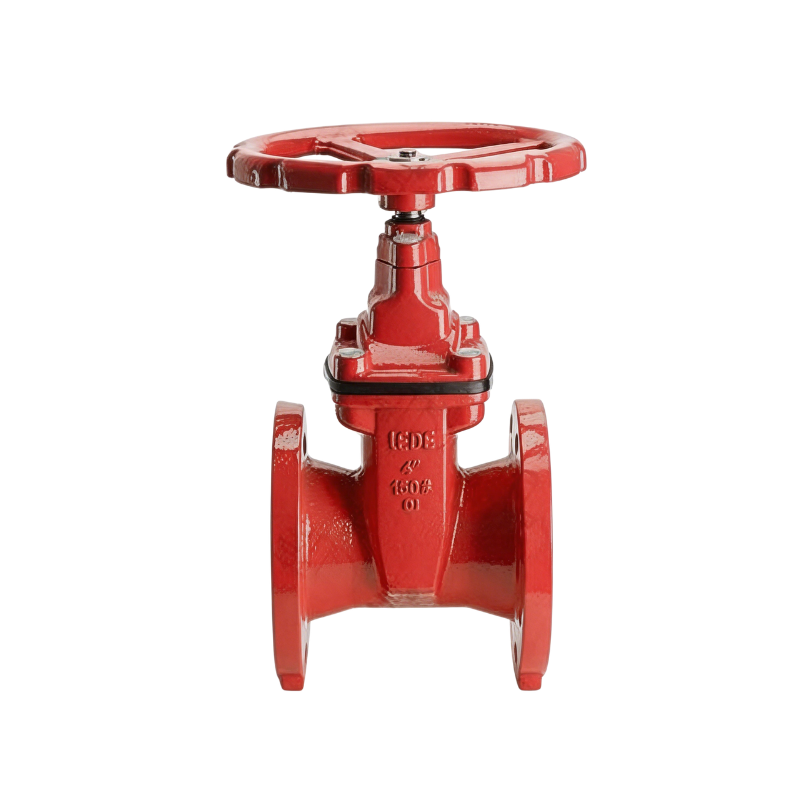

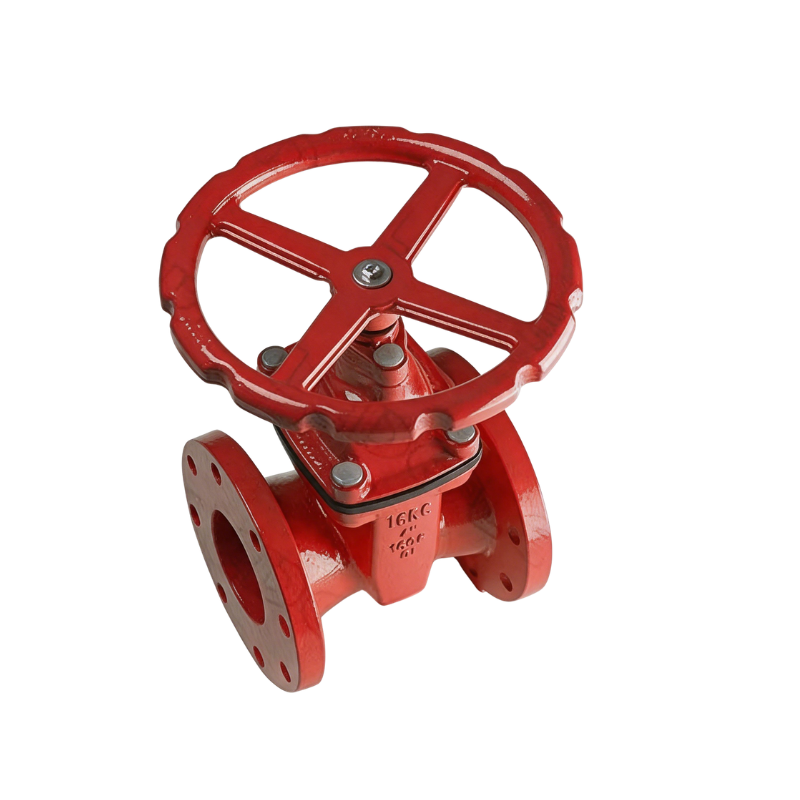

La válvula de compuerta NRS con asiento resiliente presenta una estructura simple, un par de operación bajo, un rendimiento de sellado confiable y un funcionamiento suave.
Canal de flujo directo.
Sus superficies internas y externas están recubiertas con polvo epoxi de alta calidad para una excelente resistencia a la corrosión y una larga vida útil. La válvula es adecuada para suministro de agua, protección contra incendios, HVAC y sistemas de tuberías industriales.
| Nombre de las partes |
Material |
| Cuerpo |
Hierro dúctil |
| Cuña |
Hierro dúctil+EPDM |
| tuerca del vástago |
Bronce |
| Provenir |
SS431 o SS304,SS316,bronce |
| Capó |
Hierro dúctil |
| Junta del capó |
EPDM |
| Anillo de sellado |
EPDM |
| Cubierta superior |
Hierro dúctil |
| disco deslizante |
Bronce |
| Tornillo |
Acero al carbono con galvanización en caliente. |
| juntas tóricas |
EPDM |
| Volante |
Hierro dúctil |
| ARTÍCULO |
Especificación |
| Nombre del producto |
Válvula de compuerta NRS con asiento resistente y brida |
| Modelo No. |
Z45X-03 |
| Tipo de válvula |
Válvula de compuerta NRS / Válvula de compuerta de vástago no ascendente |
| Rango de tamaño |
2' – 12' |
| Presión de trabajo |
175 psi/300 psi |
| Estándar de brida |
ASME B16.1 Clase 125 |
| Rango de temperatura |
0°C – 80°C |
| Tipo de conexión |
Extremo bridado |
| Solicitud |
Protección contra incendios, Suministro de agua, HVAC, Riego |
| Proceso de dar un título |
Aprobado por FM/Listado por UL |
| DN |
Pulgada |
Clase de presión |
sobredosis |
De acuerdo |
l |
H1 |
h |
Sobredosis |
| 50 |
2' |
Clase 150 |
152 |
120.7 |
178 |
256 |
332 |
22 |
| Clase 300 |
165 |
127 |
178 |
256 |
338.5 |
22 |
| 65 |
2,5' |
Clase 150 |
178 |
139.7 |
190 |
256 |
345 |
22 |
| 65 |
2,5' |
Clase 300 |
190 |
149.4 |
190 |
256 |
351 |
22 |
| 80 |
3' |
Clase 150 |
191 |
152.4 |
203 |
273.5 |
369 |
22 |
| 80 |
3' |
Clase 300 |
210 |
168 |
203 |
273.5 |
378.5 |
22 |
| 100 |
4' |
Clase 150 |
229 |
190.5 |
229 |
323.5 |
438 |
24 |
| 100 |
4' |
Clase 300 |
254 |
200 |
229 |
323.5 |
450.5 |
24 |
| 125 |
5' |
Clase 150 |
254 |
216 |
254 |
376 |
503 |
28 |
| 125 |
5' |
Clase 300 |
280 |
235 |
254 |
376 |
516 |
28 |
| 150 |
6' |
Clase 150 |
279 |
241.3 |
267 |
423.5 |
563 |
28 |
| 150 |
6' |
Clase 300 |
318 |
269.7 |
267 |
423.5 |
582.5 |
28 |
| 200 |
8' |
Clase 150 |
343 |
298.5 |
292 |
530.5 |
702 |
32 |
| 200 |
8' |
Clase 300 |
381 |
330.2 |
292 |
530.5 |
721 |
32 |
| 250 |
10' |
Clase 150 |
406 |
362 |
330 |
645 |
848 |
36 |
| 250 |
10' |
Clase 300 |
445 |
387.4 |
330 |
645 |
867.5 |
36 |
| 300 |
12' |
Clase 150 |
483 |
431.8 |
356 |
725.5 |
967 |
40 |
| 300 |
12' |
Clase 300 |
520 |
450.9 |
356 |
725.5 |
985.5 |
40 |
LÍNEA DE MONTAJE
Producción en fábrica
Preguntas frecuentes
1. ¿Qué significa NRS?
NRS significa vástago no ascendente, lo que significa que el vástago no se mueve hacia arriba cuando la válvula se abre o se cierra. Este diseño ahorra espacio de instalación.
2. ¿Cuál es la diferencia entre las válvulas de compuerta con asiento elástico y con asiento metálico?
Una válvula de compuerta con asiento elástico utiliza una cuña cubierta de EPDM para un mejor sellado, mientras que una válvula de compuerta con asiento de metal utiliza contacto de metal con metal.
3. ¿Qué rango de tallas está disponible?
Esta válvula está disponible en DN50 a DN300. Es posible que haya tamaños más grandes disponibles bajo petición.
4. ¿Qué clasificaciones de presión están disponibles?
Las clasificaciones de presión estándar son PN16 y PN25.
5. ¿Qué normas cumple esta válvula?
Está fabricado según EN1171 y la conexión de brida sigue EN1092-2.
6. ¿Esta válvula es adecuada para sistemas de protección contra incendios?
Sí, se puede utilizar en sistemas de protección contra incendios. Versiones aprobadas por FM y listadas por UL están disponibles si es necesario.
7. ¿Cuál es el material del cuerpo?
El cuerpo de la válvula está fabricado de hierro dúctil.
8. ¿Cuál es el material de la cuña?
La cuña está fabricada en fundición dúctil con sellado elástico de EPDM.
9. ¿Cuál es el rango de temperatura de trabajo?
El rango de temperatura es de 0°C a 80°C.
10. ¿Pueden proporcionar servicio OEM?
Sí, se pueden proporcionar OEM y marcado/embalaje personalizado de acuerdo con los requisitos del cliente.
11. ¿Qué documentos puedes aportar?
Podemos proporcionar hojas de datos técnicos, informes de inspección, listas de empaque, facturas comerciales y documentos de certificado de acuerdo con los requisitos del pedido.
12. ¿Cuál es la aplicación típica de esta válvula?
Es ampliamente utilizado en suministro de agua, protección contra incendios, tuberías municipales, sistemas industriales y sistemas HVAC.
