descripción general

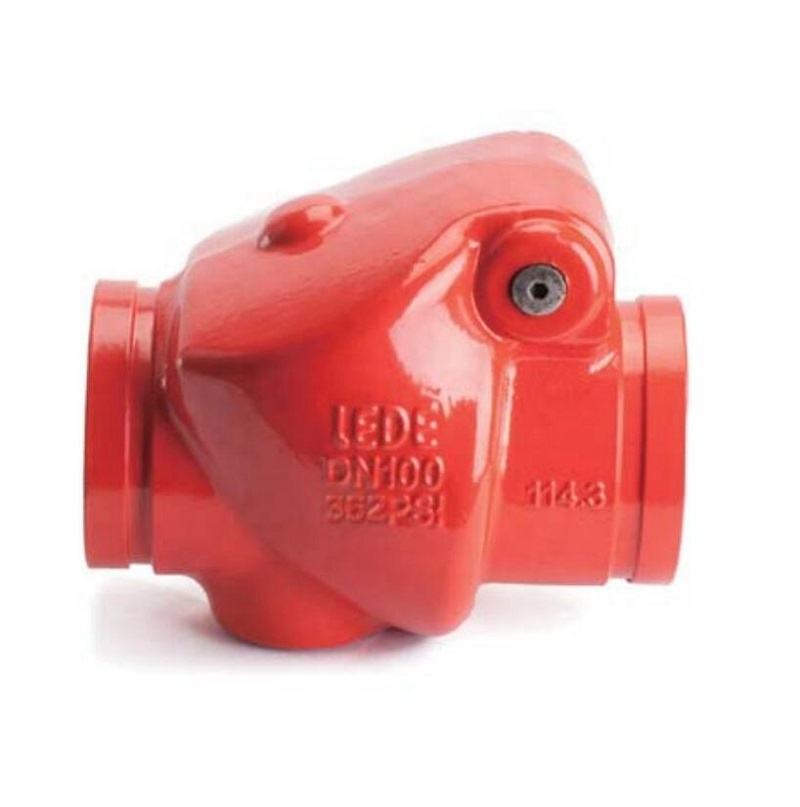

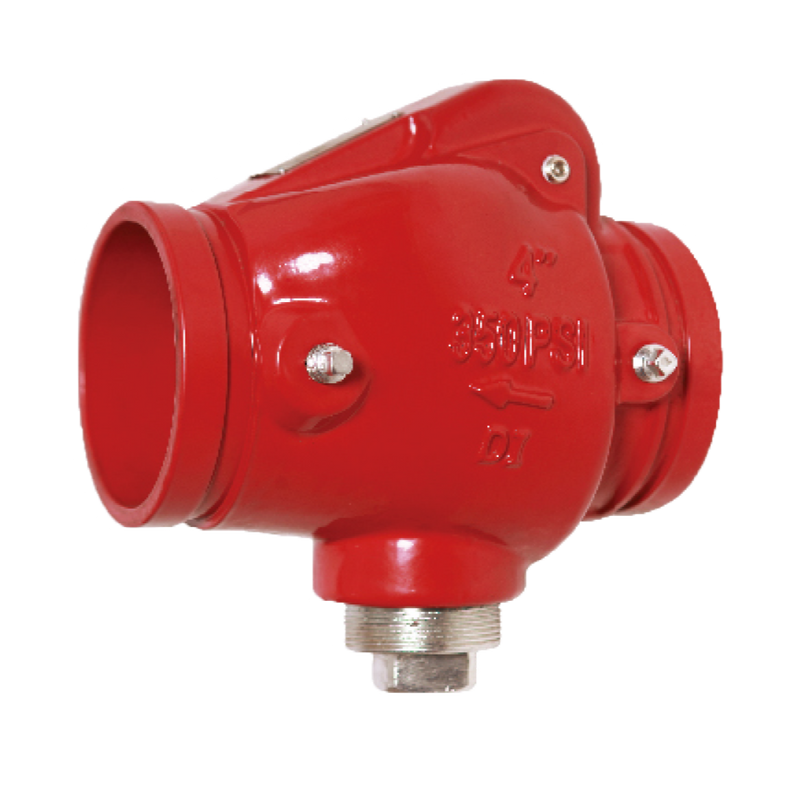

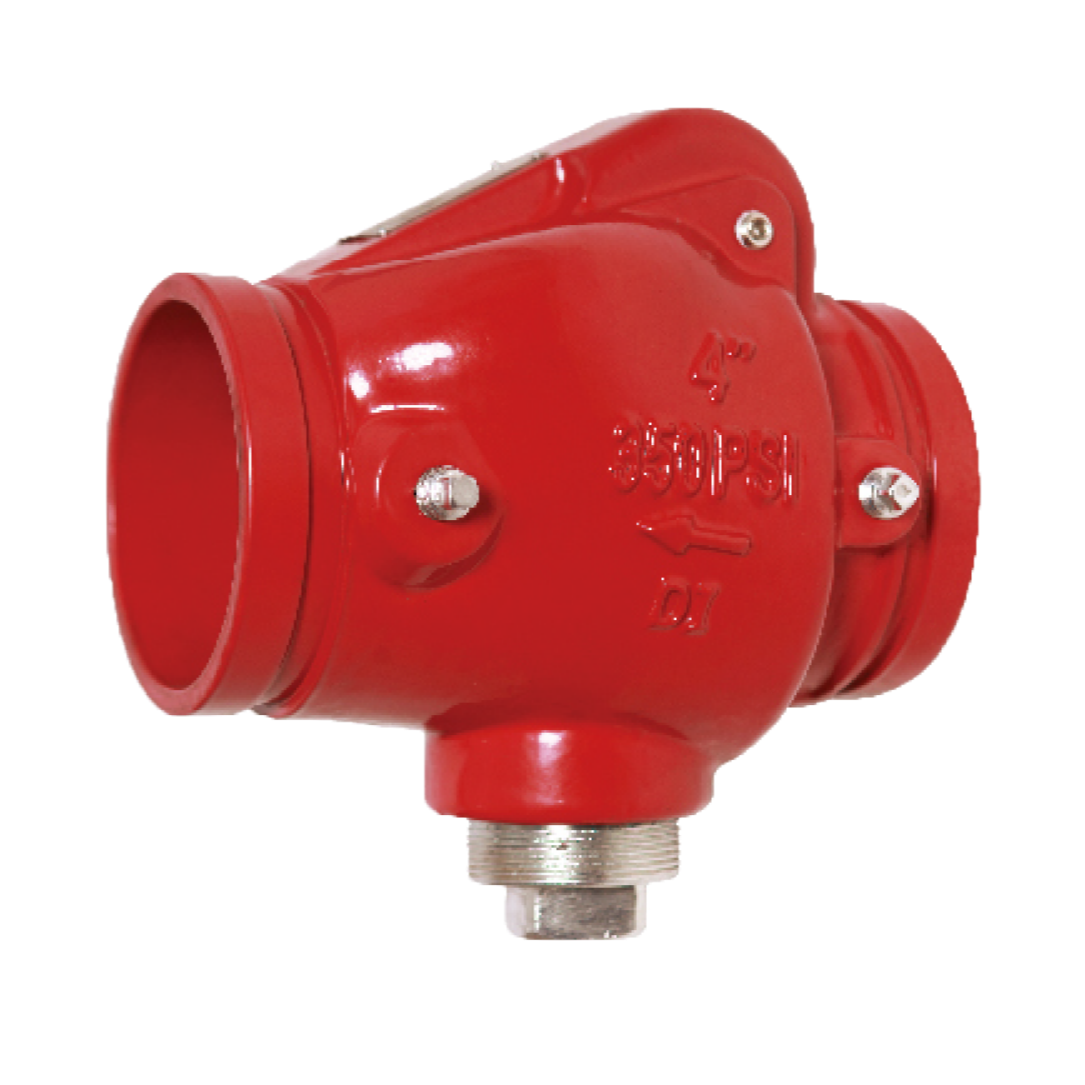

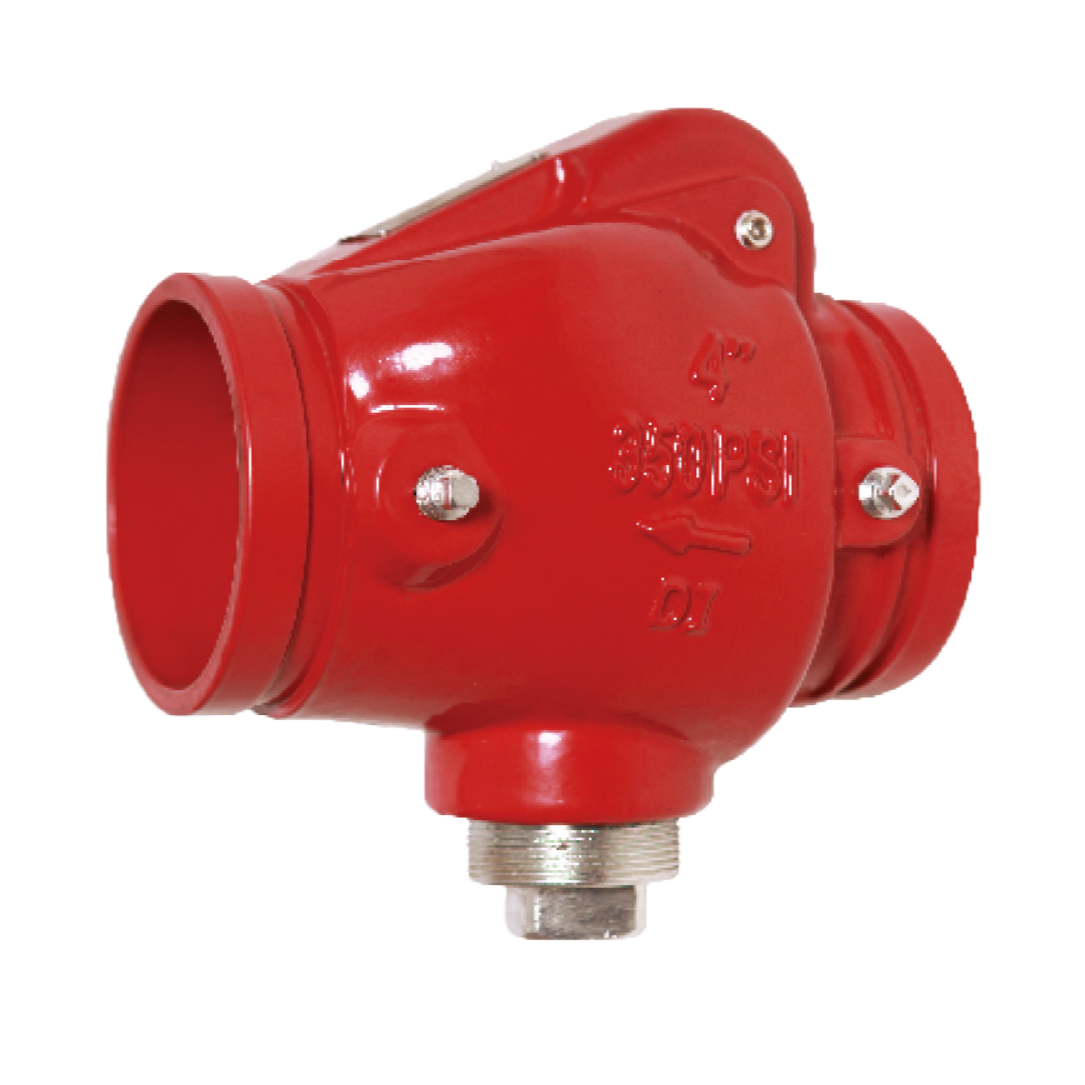

La válvula de retención oscilante ranurada es un componente crítico en los sistemas de tuberías, diseñado exclusivamente para la prevención de contraflujo. Su funcionamiento se centra en un impulsado por gravedad disco oscilante que se abre sólo cuando el fluido fluye en la dirección deseada; Durante el flujo inverso, el disco se cierra automáticamente, asegurando el sistema contra la contaminación, la pérdida de presión y los daños al equipo. Lo que distingue a esta válvula es su conexión ranurada , que reemplaza las engorrosas bridas o accesorios roscados con un diseño que admite herramientas y agiliza la instalación. Ideal para sistemas donde el flujo de fluido unidireccional no es negociable, la válvula de retención oscilante ranurada equilibra confiabilidad y practicidad para diversas aplicaciones industriales y comerciales.
Parámetro |
Detalles |
Tallas |
2''-12'' |
La conexión finaliza |
Ranura, compatible con AWWA C606 los estándares |
Presión de trabajo |
175PSI, 200PSI, 250PSI, 300PSI, 363PSI (opciones personalizadas disponibles) |
Temperatura máxima de trabajo |
80°C (176°F) |
Aprobaciones |
FM, certificación UL |
Revestimiento |
Interior y exterior recubiertos con epoxi mediante pulverización electrostática (recubrimientos personalizados disponibles a pedido) |
 |
|
|
|
Ventajas principales de la válvula de retención oscilante ranurada
A diferencia de las válvulas de retención accionadas por resorte, el disco oscilante impulsado por gravedad no requiere energía externa para funcionar. Responde instantáneamente a los cambios de dirección del flujo, creando un sello hermético contra el flujo inverso sin depender de componentes mecánicos que puedan desgastarse con el tiempo.
La conexión ranurada de la válvula elimina la necesidad de soldadura o roscado complejo, lo que permite la instalación por parte de trabajadores en general en un tiempo mínimo. Este diseño reduce los costos de mano de obra y garantiza conexiones consistentes y sin errores, incluso en espacios reducidos o de difícil acceso.
Equipado con una superficie de asiento diseñada con precisión, el disco oscilante forma un sello hermético cuando está cerrado. Combinado con materiales de junta duraderos, este diseño evita fugas que podrían comprometer la eficiencia del sistema o contaminar los fluidos, lo que lo hace ideal para agua potable y procesos críticos.
La acción de cierre suave y gradual del disco oscilante reduce el golpe de ariete, un problema común con las válvulas de cierre abrupto que puede dañar tuberías y equipos. Esta operación suave extiende la vida útil de todo el sistema de tuberías y minimiza el ruido.
Construida con hierro dúctil, hierro fundido o acero inoxidable, la válvula de retención oscilante ranurada resiste la corrosión, las fluctuaciones de presión y las duras condiciones ambientales. Su revestimiento epóxico exterior e interior añade una barrera adicional contra la erosión química, asegurando un rendimiento a largo plazo.
 |
|
 |
 |
 |
 |
En las instalaciones de tratamiento de agua, la válvula evita la contaminación cruzada entre el agua tratada y no tratada. También se utiliza en tuberías de distribución municipal para mantener el flujo unidireccional, protegiendo la calidad del agua y la presión del sistema.
Los sistemas de calefacción y refrigeración dependen de la válvula para mantener el flujo de aire y la dirección del fluido adecuados. Al evitar el flujo inverso, garantiza un equilibrio constante de temperatura y presión, optimizando la eficiencia de HVAC y reduciendo el desperdicio de energía.
Los sistemas de protección contra incendios exigen una confiabilidad absoluta: esta válvula cumple garantizando que el agua fluya solo hacia rociadores o hidrantes durante emergencias. Evita la pérdida de presión que podría debilitar los esfuerzos de extinción de incendios, lo que le otorga certificación FM y UL para aplicaciones de seguridad críticas.
En las plantas de fabricación, la válvula de retención oscilante ranurada protege el equipo de daños causados por el flujo inverso de productos químicos, agua u otros medios de proceso. Se utiliza comúnmente en tuberías para procesamiento de alimentos, productos farmacéuticos y fabricación en general.
Sí. La válvula debe instalarse con la dirección del flujo que coincida con la flecha marcada en el cuerpo de la válvula. Esto garantiza que el disco giratorio se abra correctamente con el flujo hacia adelante y se cierre de forma segura durante el flujo inverso.
Depende del tipo químico y de la concentración. La opción de acero inoxidable de la válvula es adecuada para productos químicos suaves, mientras que se pueden solicitar revestimientos y juntas especializados para medios agresivos. Consulte siempre con el fabricante para confirmar la compatibilidad.
A diferencia de las válvulas de retención de elevación, que utilizan un pistón vertical para bloquear el flujo inverso, el disco de oscilación horizontal de la válvula de retención oscilante ranurada permite un flujo más suave con menos caída de presión. También funciona de forma más silenciosa y reduce el riesgo de golpes de ariete, lo que lo hace ideal para tuberías grandes y entornos sensibles al ruido.
El mantenimiento es mínimo debido a su sencilla estructura. Se recomiendan inspecciones visuales de rutina cada 12 meses para verificar si hay acumulación de desechos o desgaste de las juntas. Si se producen fugas, reemplace la junta o el disco giratorio, tareas que se pueden completar rápidamente gracias al fácil desmontaje de la conexión ranurada.
