La infraestructura moderna se está desarrollando muy rápidamente en la actualidad. Las conexiones confiables de los oleoductos desempeñan un papel fundamental en el apoyo a estos nuevos proyectos globales masivos. ¿Alguna vez te has preguntado cómo se mantienen conectadas las tuberías complejas?
Los accesorios ranurados para tuberías proporcionan un método de conexión moderno, altamente eficiente y confiable para estos grandes sistemas. Esta tecnología inteligente ha ido reemplazando gradualmente la soldadura tradicional y las complejas bridas.
En esta publicación, aprenderá los conceptos básicos. Discutiremos claramente qué son exactamente los accesorios ranurados, incluidas sus numerosas ventajas, limitaciones potenciales y aplicaciones industriales comunes.
Veamos el núcleo de estos sistemas. ¿Qué son exactamente estos accesorios ranurados? ¿Cómo funcionan en la realidad? Podemos explorar los detalles a continuación.
En pocas palabras, son componentes mecánicos de tuberías muy prácticos. Presentan una ranura circular distintiva. Mecanizamos o laminamos esta ranura directamente en el extremo del tubo.
¿Cómo unen dos tubos? Todo el proceso de instalación es muy sencillo. Colocamos un acoplamiento especializado alrededor de los extremos de la tubería. El acoplamiento se asienta firmemente dentro de las ranuras. Crea una articulación increíblemente segura. Evitamos por completo procedimientos de soldadura peligrosos. También requieren cero roscado de tubería.
Este método de conexión es extremadamente versátil. Combina perfectamente con muchos materiales de tuberías comunes. Los instalamos frecuentemente en las siguientes opciones:
Hierro dúctil
Acero inoxidable
Acero carbono
plástico PVC
Tubería de cobre
Dentro del acoplamiento, la junta de goma desempeña un papel fundamental. Utiliza un diseño tipo 'C' muy inteligente. A esto lo llamamos sello sensible a la presión. La presión del sistema presiona la goma contra el metal. Una mayor presión del sistema significa un mejor rendimiento de sellado. Bloquean cada gota dentro de la tubería.
Diariamente fluyen diferentes líquidos por las tuberías. Debemos elegir el material de junta adecuado para líquidos específicos. Organizamos una tabla de selección clara para usted:
| del material de la junta | Indicador de color | Mejores escenarios de aplicación |
|---|---|---|
| EPDM | Negro | Son ideales para la protección contra incendios y la ingeniería hidráulica en general. |
| Silicona | Blanco lechoso | Representan la mejor opción para las aplicaciones diarias de agua potable. |
| nitrilo | Naranja | Los utilizamos específicamente para petróleo y entornos complejos de hidrocarburos. |
Tenemos muchas opciones diferentes para construir un sistema de tuberías completo. Los ingenieros diseñaron piezas específicas para trabajos específicos. Exploremos las categorías principales.
Todo sistema necesita acoplamientos. Mantienen todo unido. Utilizamos principalmente dos tipos distintos.
Acoplamientos rígidos: Sujetan las tuberías con extrema fuerza. Restringen completamente los cambios del ángulo axial. También frenan el desplazamiento. Dependemos mucho de ellos para los tubos ascendentes verticales. También funcionan perfectamente en tubos de rack vacíos. Quieres cero movimiento aquí.
Acoplamientos flexibles: funcionan de manera diferente. Permiten un cierto ángulo relativo. Permiten una ligera desviación. También manejan fácilmente la expansión térmica. Los necesitamos en varias áreas críticas. Las tuberías enterradas enfrentan asentamientos en el suelo. Las tuberías de la sala de bombas vibran constantemente. Los oleoductos largos y rectos se expanden en los días calurosos. Estas piezas flexibles absorben todas esas tensiones.
Aquí hay una tabla de comparación rápida para ayudarle a elegir:
| Tipo de acoplamiento | Movimiento permitido | Aplicación ideal |
|---|---|---|
| Rígido | Ninguno | Contrahuellas verticales, tramos rectos fijos |
| Flexible | Expansión, contracción, deflexión. | Tuberías enterradas, salas de bombas, tuberías largas |
Las tuberías rara vez van rectas. Debemos navegar por las esquinas. Debemos dividir el flujo de agua. Usamos varias formas para lograr esto.

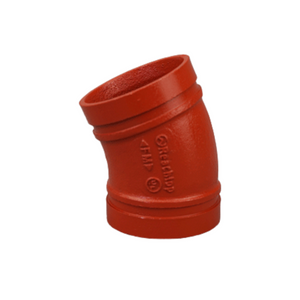

Codos: Cambian suavemente la dirección de la tubería. Los fabricamos en varios ángulos estándar. Con frecuencia verá opciones de 90°, 45° y 22,5°. También utilizamos 'codos de drenaje' especiales para necesidades de drenaje específicas.

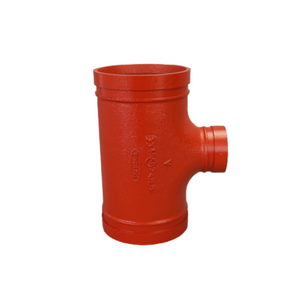

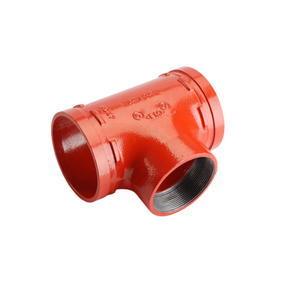

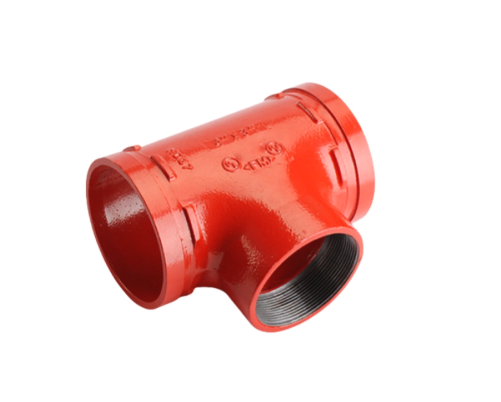

Tees y Cruces: Crean conexiones de derivación. Dividen una línea de agua en dos o tres líneas diferentes. Los utilizamos constantemente para la distribución compleja de fluidos.

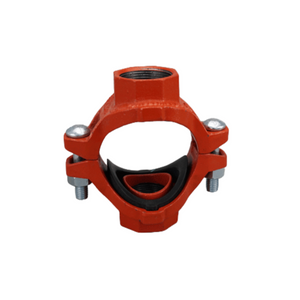

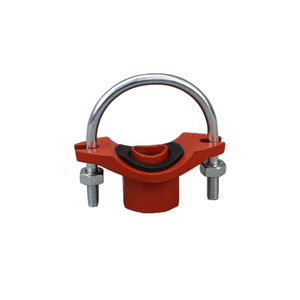

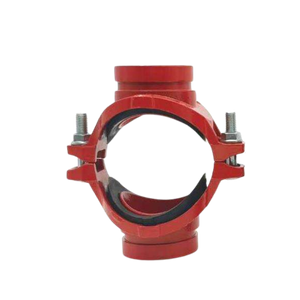

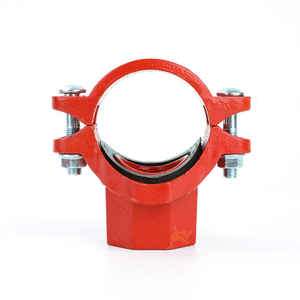

Accesorios de derivación mecánicos (Tes mecánicas): ahorran tiempo de forma increíble. Puede agregar nuevos ramales al instante. Nunca es necesario desconectar la tubería principal. Simplemente haces un agujero. Luego, fije esta pieza usando un perno en U o un sujetador estilo abrazadera. Aumentan enormemente la flexibilidad de instalación.

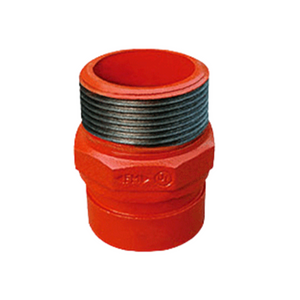

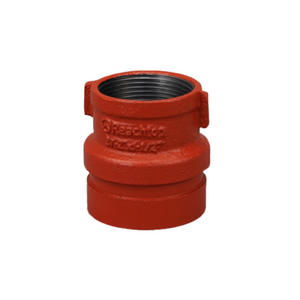

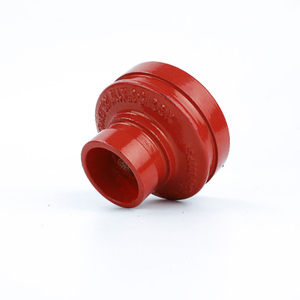

Reductores: A veces, una tubería grande se encuentra con una tubería más pequeña. Aquí utilizamos reductores concéntricos o excéntricos. Pasan de una ranura más grande a una más pequeña de forma segura. Preste atención a una regla estricta aquí. Nunca instale acoplamientos reductores verticalmente. En su lugar, utilice siempre un conector reductor adecuado. De lo contrario, la gravedad causa problemas.

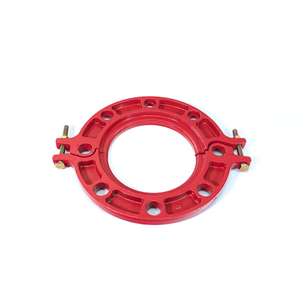

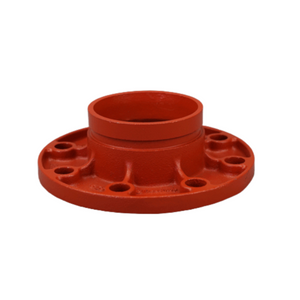

Adaptadores de brida: Muchas bombas y válvulas pesadas utilizan bridas. Necesitamos una forma de conectarles nuestros tubos ranurados. Estos adaptadores sirven como conexiones de transición perfectas. Cubren fácilmente la brecha entre las tuberías ranuradas y los equipos bridados.
Los ingenieros y contratistas eligen estas conexiones específicas por varias razones importantes. Ofrecen enormes beneficios para proyectos de oleoductos modernos. Podemos explorar sus mayores ventajas a continuación.
Nos encantan estos accesorios por su increíble velocidad. Ofrecen una solución completamente sin soldadura. Tampoco requieren absolutamente ningún roscado. Simplemente utiliza un método inteligente de conexión rápida.
Los instaladores simplemente colocan la junta de goma alrededor de los extremos de la tubería. Colocan encima la carcasa metálica del acoplamiento. Luego, aprietan dos tornillos simples. Es realmente rápido. Esta instalación simplificada reduce drásticamente los ciclos de construcción. Los equipos terminan los proyectos de tuberías mucho más rápido en comparación con los métodos tradicionales.
No se requiere soldadura en el lugar de trabajo
No se necesitan máquinas roscadoras pesadas
Se instala en minutos utilizando herramientas manuales básicas.
Hablemos de presupuestos y dinero de proyectos. Los costos iniciales de material por junta pueden parecer ligeramente más altos inicialmente. Sin embargo, debe considerar el costo total del proyecto.
Estos sistemas eliminan por completo los peligrosos trabajos en caliente. No necesita costosos relojes contra incendios. También evitas contratar soldadores altamente especializados. Los instaladores de tuberías habituales pueden instalarlos fácilmente. Esta ventaja reduce drásticamente sus costos laborales generales. El presupuesto final del proyecto cae significativamente.
| Factor de costo | de soldadura tradicionales | Sistemas ranurados |
|---|---|---|
| Costo de materiales | Más bajo | Ligeramente más alto |
| Habilidad laboral necesaria | Alto (Soldadores Certificados) | Bajo (Instaladores de tuberías generales) |
| Tiempo de instalación | muy lento | Extremadamente rápido |
| Costo total del proyecto | Más alto | Mucho más bajo |
Los sistemas de tuberías eventualmente necesitarán un mantenimiento regular. Las configuraciones ranuradas hacen que este proceso sea completamente sencillo. Los trabajadores pueden desmontarlos muy rápidamente. Inspeccionan las tuberías internas fácilmente. También pueden reconfigurar todo el diseño en cualquier momento.
Simplemente desatornille el acoplamiento metálico para abrir la junta. Además, podrá reutilizar estos acoplamientos intactos de forma segura. También puedes reutilizar los herrajes. Esta característica única los hace perfectos para líneas de agua temporales. También los utilizamos mucho dentro de plantas de proceso modulares. Ofrecen una flexibilidad inigualable.
Exploramos los grandes beneficios anteriormente. Ahora debemos mirar al otro lado. Estos sistemas de conexión no son perfectos para todos los trabajos. Tienen límites específicos. Es necesario conocerlos antes de iniciar un proyecto.
Hablemos de la presión del sistema. Los ingenieros diseñaron estos acoplamientos específicamente para servicios de baja y media presión. Manejan perfectamente la mayoría de los sistemas de construcción estándar. Manejan fácilmente presiones internas de hasta 1000 psi. Sin embargo, no puedes usarlos en todas partes.
Las tuberías de extrema alta presión exigen soluciones completamente diferentes. Las líneas hidráulicas industriales pesadas requieren en su lugar uniones soldadas de alta resistencia. Debes respetar estos límites. Si empuja los sistemas ranurados más allá de sus índices de presión máxima, fallarán.
La instalación parece increíblemente fácil. Aun así, exige una precisión estricta. Los trabajadores deben preparar perfectamente los extremos de las tuberías. Utilizan máquinas especiales para ranurar por laminación o por corte el metal. Estas ranuras deben cumplir estándares dimensionales exactos.
Un ranurado inadecuado arruina la conexión por completo. La carcasa metálica no encaja bien. La junta de goma falla. Las fugas ocurren rápidamente. La precisión importa inmensamente aquí.
También debemos pensar en las juntas de goma. Son duros. Sin embargo, siguen siendo sensibles a entornos hostiles. Se degradan con el tiempo en condiciones específicas. Debes tener cuidado con estos factores dañinos:
El calor extremo arruina la estructura de goma
Los productos químicos altamente corrosivos corroen los sellos.
Los fluidos abrasivos desgastan el material rápidamente
| Condición del sistema | Conexiones ranuradas Idoneidad | Solución alternativa |
|---|---|---|
| Presión superior a 1000 PSI | No recomendado | Uniones soldadas / Bridas pesadas |
| Fluidos altamente corrosivos | Deficiente (degradación de la junta) | Tuberías químicas especiales |
| Lodo abrasivo pesado | Pobre (desgaste rápido) | Sistemas de tuberías revestidas |
Usamos estas conexiones en todas partes. Los ingenieros confían en ellos en proyectos globales masivos. Veamos sus usos más comunes en la actualidad.
Los vemos constantemente dentro de las instalaciones de protección contra incendios. Los edificios comerciales los utilizan mucho para tuberías de rociadores. Las plantas industriales también dependen de ellos. Proporcionan sellos increíblemente seguros. Resisten temperaturas extremadamente altas. Ofrecen un rendimiento completamente confiable durante emergencias.
La seguridad es lo más importante aquí. Debe obtener las piezas adecuadas. Compre siempre accesorios aprobados por UL/FM . Estas certificaciones específicas garantizan estrictos estándares internacionales de seguridad en materia de protección contra incendios. Los fabricantes de calidad muestran con orgullo estas marcas de aprobación.
Puede identificar estas canalizaciones específicas muy fácilmente. Los trabajadores pintan las tuberías de rojo. A veces, los fabricantes recubren el metal con epoxi anticorrosión rojo. Este color brillante señala instantáneamente el equipo de seguridad contra incendios.
Estos accesorios hacen mucho más que la seguridad contra incendios. Los instalamos en muchas industrias exigentes diferentes. Soportan perfectamente el uso diario intenso.
Instalaciones HVAC: Los grandes sistemas de calefacción y refrigeración necesitan una distribución de agua confiable.
Plantas de Tratamiento de Agua: Las instalaciones las utilizan para gestionar las aguas residuales sucias de forma segura.
Abastecimiento Municipal de Agua: Las ciudades dependen de ellos. Entregan agua potable limpia directamente a los hogares.
Operaciones mineras: Las máquinas mineras pesadas crean vibraciones severas. Los acoplamientos flexibles absorben fácilmente estos duros golpes.
| del sector industrial | de la aplicación principal | Beneficio clave |
|---|---|---|
| Protección contra incendios | Redes de rociadores | Fiabilidad extrema, seguridad certificada UL/FM |
| climatización | Líneas de agua helada | Instalación rápida en espacios reducidos del edificio |
| Minería | Transporte de purines y agua | Absorción de vibraciones, fácil mantenimiento. |
Tenemos algunas opciones al conectar tuberías. Los ingenieros suelen enfrentarse a tres opciones principales. Están ranurados, soldados y bridados. Cada método tiene sus pros y sus contras. Veamos sus diferencias específicas.
La velocidad de instalación es fundamental para cualquier proyecto. Todo el mundo quiere ahorrar tiempo y dinero. Los sistemas ranurados funcionan increíblemente bien aquí. Los trabajadores sólo necesitan colocar la junta de goma. Luego, aprietan la carcasa metálica. Ni siquiera necesitas habilidades especializadas. Es extremadamente rápido.
Los sistemas de soldadura son completamente diferentes. Debe contratar soldadores profesionales altamente remunerados. Deben realizar trabajos peligrosos en caliente. Todo el proceso de montaje es extremadamente lento. Las conexiones bridadas tampoco son rápidas. Los trabajadores deben luchar para alinear muchos agujeros de pernos pesados. También consumen una enorme cantidad de tiempo de montaje en el sitio.
Los sistemas de tuberías eventualmente necesitarán inspecciones de rutina. Necesitamos abrirlos fácilmente. Con un sistema ranurado, simplemente aflojas dos tornillos. Podrás retirar toda la articulación al instante. Es muy fácil.
Las uniones soldadas son exactamente lo contrario. Están permanentemente arreglados. No se puede abrir el interior para realizar reparaciones. Debes cortar violentamente el metal con una amoladora. Las uniones bridadas permiten el desmontaje. Sin embargo, desatornillar un círculo de pernos de brida apretados o incluso oxidados en un espacio estrecho le causará un dolor inmenso.
Una buena flexibilidad extiende la vida útil de toda la tubería. Estos acoplamientos ranurados permiten que las tuberías se muevan ligeramente. Pueden absorber fácilmente las vibraciones de la máquina circundante. Los racores soldados son completamente rígidos. Sufren fácilmente fracturas del metal ante fuertes vibraciones.
Las uniones bridadas se enfrentan a otro gran problema. Son muy grandes y voluminosos. Requieren un enorme espacio de instalación externo. Simplemente no se puede meter una brida grande en una esquina estrecha de un edificio. Los sistemas ranurados son mucho más compactos. Encajan perfectamente en todo tipo de espacios reducidos.
| Factor de comparación | Accesorios ranurados | Uniones soldadas | Uniones bridadas |
|---|---|---|---|
| Velocidad de instalación | Extremadamente rápido | Increíblemente lento | Medio a lento |
| Requisitos Laborales | Muy bajo (trabajadores generales) | Muy Alto (Soldadores Certificados) | Medio |
| Acceso de mantenimiento | Fácil desmontaje, reutilizable. | Debe cortarse para abrirse, no reutilizable | Se puede desmontar, pero es tedioso. |
| Flexibilidad del sistema | Muy alto (absorbe la vibración) | Ninguno (completamente rígido) | Muy bajo (propenso al estrés) |
| Espacio de instalación | Muy compacto | Compacto | Extremadamente voluminoso, necesita mucho espacio |
Los accesorios ranurados son componentes mecánicos de conexión rápida y altamente eficientes que se utilizan para unir sistemas de tuberías. En lugar de utilizar soldadura o roscado tradicional, utilizan un acoplamiento metálico especializado, una junta de caucho sensible a la presión y extremos de tubería mecanizados o ranurados por laminación. A medida que el acoplamiento se atornilla, comprime la junta para crear un sello seguro y a prueba de fugas.
Si bien son increíblemente versátiles, los accesorios ranurados deben evitarse en tuberías que experimentan presiones extremadamente altas más allá de sus límites nominales. Debido a que dependen de juntas de goma internas, también debe evitar su uso con medios altamente abrasivos, productos químicos corrosivos severos o temperaturas extremas, ya que estas duras condiciones pueden degradar rápidamente el sello.
Sí, los accesorios ranurados de alta calidad diseñados para la protección contra incendios se prueban y certifican rigurosamente en cuanto a seguridad. Los fabricantes de renombre de la industria garantizan que sus accesorios para rociadores contra incendios estén completamente listados por UL y aprobados por FM. Estas certificaciones internacionales garantizan un rendimiento confiable y sin fugas durante situaciones críticas de incendio de emergencia.
Absolutamente. Los principales fabricantes mundiales como Maito Lead Fittings ofrecen envíos internacionales directos a destinos como Brasil. Proporcionan apoyo logístico integral, incluido un despacho de aduanas rápido y soluciones de transporte competitivas. Para garantizar un proceso de adquisición fluido, sus equipos dedicados también ofrecen soporte técnico multilingüe, incluida la comunicación en portugués.
Los accesorios para tuberías ranurados ciertamente tienen algunos límites específicos. A pesar de ello, siguen siendo una opción inteligente y muy eficiente. Proporcionan una alternativa versátil para los sistemas de tuberías modernos en todas partes. Ahorrará fácilmente enormes cantidades de tiempo y dinero.
La seguridad y la alta calidad deben ser siempre sus principales prioridades. Debe consultar con fabricantes confiables y reconocidos a nivel mundial como Maito Lead Fittings. Se aseguran de que cada producto tenga las certificaciones de seguridad internacionales necesarias. Su equipo de soporte experto satisfará las necesidades específicas de su proyecto.
