Aufrufe: 0 Autor: Site-Editor Veröffentlichungszeit: 03.03.2026 Herkunft: Website
Die moderne Infrastruktur entwickelt sich heute sehr schnell. Zuverlässige Pipelineverbindungen spielen eine entscheidende Rolle bei der Unterstützung dieser riesigen neuen globalen Projekte. Haben Sie sich jemals gefragt, wie komplexe Rohre miteinander verbunden bleiben?
Gerillte Rohrverbindungen bieten eine hocheffiziente und zuverlässige moderne Verbindungsmethode für diese großen Systeme. Diese intelligente Technologie hat nach und nach das traditionelle Schweißen und aufwändige Bördeln ersetzt.
In diesem Beitrag erfahren Sie die Grundlagen. Wir werden genau besprechen, was genutete Fittings sind, einschließlich ihrer vielen Vorteile, möglichen Einschränkungen und gängigen Branchenanwendungen.
Schauen wir uns den Kern dieser Systeme an. Was genau sind diese Rillenbeschläge? Wie funktionieren sie in der Realität? Wir können die Details unten erkunden.
Einfach ausgedrückt handelt es sich um äußerst praktische mechanische Rohrkomponenten. Sie weisen eine ausgeprägte kreisförmige Rille auf. Diese Nut bearbeiten oder walzen wir direkt in das Rohrende ein.
Wie verbindet man zwei Rohre miteinander? Der gesamte Installationsprozess ist sehr unkompliziert. Um die Rohrenden legen wir eine spezielle Kupplung an. Die Kupplung sitzt fest in den Nuten. Es entsteht eine unglaublich sichere Verbindung. Wir verzichten vollständig auf gefährliche Schweißverfahren. Sie erfordern außerdem ein Null-Rohrgewindeschneiden.
Diese Verbindungsmethode ist äußerst vielseitig. Es passt perfekt zu vielen gängigen Rohrmaterialien. Wir installieren sie häufig auf den folgenden Optionen:
Sphäroguss
Edelstahl
Kohlenstoffstahl
PVC-Kunststoff
Kupferrohr
Im Inneren der Kupplung spielt die Gummidichtung eine entscheidende Rolle. Es verwendet ein sehr cleveres Design vom Typ „C“. Wir nennen dies eine druckempfindliche Dichtung. Der Systemdruck drückt den Gummi fester gegen das Metall. Höherer Systemdruck bedeutet bessere Dichtleistung. Sie verschließen jeden einzelnen Tropfen im Rohr.
Täglich fließen unterschiedliche Flüssigkeiten durch Rohre. Wir müssen das richtige Dichtungsmaterial für bestimmte Flüssigkeiten auswählen. Wir haben für Sie eine übersichtliche Auswahltabelle zusammengestellt:
| für Dichtungsmaterialien | Farbindikator | , beste Anwendungsszenarien |
|---|---|---|
| EPDM | Schwarz | Sie sind ideal für den Brandschutz und den allgemeinen Wasserbau. |
| Silikon | Milchiges Weiß | Sie stellen die beste Wahl für alltägliche Trinkwasseranwendungen dar. |
| Nitril | Orange | Wir verwenden sie speziell für Öl- und komplexe Kohlenwasserstoffumgebungen. |
Wir haben viele verschiedene Möglichkeiten, ein komplettes Rohrleitungssystem zu bauen. Ingenieure haben spezielle Teile für bestimmte Aufgaben entworfen. Lassen Sie uns die Hauptkategorien erkunden.
Jedes System benötigt Kupplungen. Sie halten alles zusammen. Wir verwenden hauptsächlich zwei unterschiedliche Typen.
Starre Kupplungen: Sie halten Rohre extrem fest. Sie schränken axiale Winkeländerungen vollständig ein. Sie stoppen auch die Verdrängung. Bei vertikalen Steigrohren verlassen wir uns stark auf sie. Auch bei leeren Rackrohren funktionieren sie hervorragend. Sie wollen hier keine Bewegung.
Flexible Kupplungen: Sie funktionieren anders. Sie erlauben einen bestimmten Relativwinkel. Sie erlauben eine leichte Durchbiegung. Sie bewältigen auch problemlos die Wärmeausdehnung. Wir brauchen sie in mehreren kritischen Bereichen. Bei vergrabenen Rohren besteht die Gefahr einer Bodensetzung. Die Rohrleitungen im Pumpenraum vibrieren ständig. An heißen Tagen dehnen sich lange gerade Rohrleitungen aus. Diese flexiblen Teile absorbieren all diese Belastungen.
Hier ist eine kurze Vergleichstabelle, die Ihnen bei der Auswahl helfen soll:
| Kupplungstyp, | Bewegung zulässig, | ideale Anwendung |
|---|---|---|
| Starr | Keiner | Vertikale Steigleitungen, feste gerade Strecken |
| Flexibel | Ausdehnung, Kontraktion, Ablenkung | Vergrabene Rohre, Pumpenräume, lange Rohrleitungen |
Rohre verlaufen selten einfach gerade. Wir müssen um Kurven navigieren. Wir müssen den Wasserfluss aufteilen. Um dies zu erreichen, verwenden wir verschiedene Formen.
Bögen: Sie ändern die Rohrrichtung reibungslos. Wir fertigen sie in mehreren Standardwinkeln. Häufig werden Sie die Optionen 90°, 45° und 22,5° sehen. Für spezielle Entwässerungsanforderungen verwenden wir auch spezielle „Abflussbögen“.

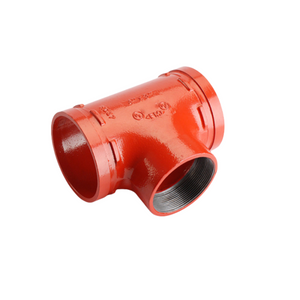

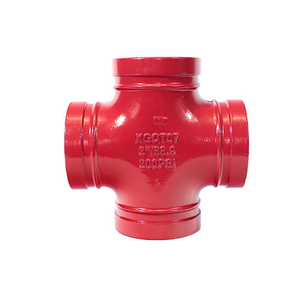

T-Stücke und Kreuze: Sie stellen Zweigverbindungen her. Sie teilen eine Wasserleitung in zwei oder drei verschiedene Leitungen auf. Wir nutzen sie ständig für komplexe Flüssigkeitsverteilungen.

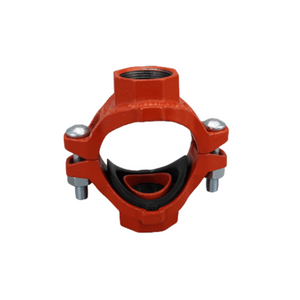

Mechanische Abzweigverschraubungen (mechanische T-Stücke): Dies ist eine unglaubliche Zeitersparnis. Sie können sofort neue Abzweigrohre hinzufügen. Sie müssen niemals die Hauptleitung trennen. Du bohrst einfach ein Loch. Befestigen Sie dieses Teil dann mit einem U-Bolzen oder einer Klemmbefestigung. Sie erhöhen die Installationsflexibilität enorm.
Reduzierstücke: Manchmal trifft ein großes Rohr auf ein kleineres Rohr. Wir verwenden hier konzentrische oder exzentrische Reduzierstücke. Sie gehen sicher von einer größeren Rille in eine kleinere über. Beachten Sie hier eine strenge Regel. Reduzierkupplungen niemals vertikal einbauen. Verwenden Sie stattdessen immer ein geeignetes Reduzierstück. Ansonsten verursacht die Schwerkraft Probleme.
Flanschadapter: Viele Pumpen und schwere Ventile verwenden Flansche. Wir brauchen eine Möglichkeit, unsere genuteten Rohre damit zu verbinden. Diese Adapter dienen als perfekte Übergangsverbindungen. Sie überbrücken problemlos die Lücke zwischen genuteten Rohrleitungen und geflanschten Geräten.
Ingenieure und Bauunternehmer entscheiden sich aus mehreren wichtigen Gründen für diese speziellen Verbindungen. Sie bieten enorme Vorteile für moderne Pipeline-Projekte. Im Folgenden können wir ihre größten Vorteile erkunden.
Wir lieben diese Armaturen wegen ihrer unglaublichen Geschwindigkeit. Sie bieten eine völlig schweißfreie Lösung. Außerdem ist keinerlei Einfädeln erforderlich. Sie verwenden einfach eine intelligente Schnellverbindungsmethode.
Installateure legen einfach die Gummidichtung um die Rohrenden. Darüber positionieren sie das metallische Kupplungsgehäuse. Dann ziehen sie zwei einfache Schrauben fest. Es ist wirklich schnell. Diese optimierte Installation verkürzt die Bauzyklen drastisch. Im Vergleich zu herkömmlichen Methoden schließen Teams Rohrleitungsprojekte viel schneller ab.
Keine Schweißarbeiten auf der Baustelle erforderlich
Keine schweren Einfädelmaschinen erforderlich
Lässt sich mit einfachen Handwerkzeugen in wenigen Minuten installieren
Lassen Sie uns über Projektbudgets und Geld sprechen. Die anfänglichen Materialkosten pro Verbindung scheinen zunächst etwas höher zu sein. Sie müssen jedoch die gesamten Projektkosten berücksichtigen.
Mit diesen Systemen entfallen gefährliche Heißarbeiten vollständig. Sie benötigen keine teuren Feuerwachen. Sie vermeiden auch die Einstellung hochspezialisierter Schweißer. Normale Rohrinstallateure können sie problemlos installieren. Dieser Vorteil senkt Ihre gesamten Arbeitskosten drastisch. Das endgültige Projektbudget sinkt deutlich.
| Kostenfaktor | Traditionelle | Schweißnutsysteme |
|---|---|---|
| Materialkosten | Untere | Etwas höher |
| Arbeitsfähigkeit erforderlich | Hoch (zertifizierte Schweißer) | Niedrig (Allgemeine Rohrinstallateure) |
| Installationszeit | Sehr langsam | Extrem schnell |
| Gesamtprojektkosten | Höher | Viel niedriger |
Rohrleitungssysteme müssen irgendwann regelmäßig gewartet werden. Gerillte Setups machen diesen Vorgang völlig schmerzlos. Arbeiter können sie sehr schnell demontieren. Sie inspizieren die Innenrohre problemlos. Sie können das gesamte Layout auch jederzeit neu konfigurieren.
Sie müssen lediglich die Metallkupplung abschrauben, um die Verbindung zu öffnen. Darüber hinaus können Sie diese unbeschädigten Kupplungen bedenkenlos wiederverwenden. Sie können die Eisenbeschläge auch wiederverwenden. Diese einzigartige Eigenschaft macht sie perfekt für temporäre Wasserleitungen. Wir nutzen sie auch häufig in modularen Prozessanlagen. Sie bieten unübertroffene Flexibilität.
Wir haben die großen Vorteile bereits früher erkundet. Jetzt müssen wir auf die andere Seite schauen. Diese Verbindungssysteme sind nicht für jede einzelne Aufgabe perfekt. Sie haben bestimmte Grenzen. Sie müssen sie kennen, bevor Sie ein Projekt starten.
Lassen Sie uns über den Systemdruck sprechen. Ingenieure haben diese Kupplungen speziell für Niederdruck- und Mitteldruckdienste entwickelt. Sie bewältigen die meisten Standard-Bausysteme perfekt. Sie bewältigen problemlos Innendrücke von bis zu 1000 psi. Sie können sie jedoch nicht überall verwenden.
Extremhochdruckleitungen erfordern völlig unterschiedliche Lösungen. Schwere Industriehydraulikleitungen erfordern stattdessen hochbelastbare Schweißverbindungen. Sie müssen diese Grenzen respektieren. Wenn Sie genutete Systeme über ihre maximale Druckstufe hinaus drücken, versagen sie.
Die Installation scheint unglaublich einfach zu sein. Dennoch erfordert es höchste Präzision. Die Arbeiter müssen die Rohrenden perfekt vorbereiten. Sie verwenden spezielle Maschinen zum Rollnuten oder Schneiden des Metalls. Diese Nuten müssen genaue Maßvorgaben erfüllen.
Durch unsachgemäßes Einstechen wird die Verbindung völlig zerstört. Das Metallgehäuse sitzt nicht richtig. Die Gummidichtung versagt. Undichtigkeiten passieren schnell. Präzision ist hier immens wichtig.
Auch an die Gummidichtungen müssen wir denken. Sie sind hart. Sie reagieren jedoch weiterhin empfindlich auf raue Umgebungen. Unter bestimmten Bedingungen werden sie im Laufe der Zeit abgebaut. Auf diese schädlichen Faktoren müssen Sie achten:
Extrem hohe Hitze zerstört die Gummistruktur
Stark ätzende Chemikalien fressen sich durch die Dichtungen
Abrasive Flüssigkeiten verschleißen das Material schnell.
| Systemzustand: Eignung | von gerillten Fittings. | Alternative Lösung |
|---|---|---|
| Über 1000 PSI Druck | Nicht empfohlen | Schweißverbindungen / schwere Flansche |
| Stark korrosive Flüssigkeiten | Schlecht (Dichtungsverschlechterung) | Rohrleitungen für Spezialchemikalien |
| Schwerer Schleifschlamm | Schlecht (schneller Verschleiß) | Ausgekleidete Rohrleitungssysteme |
Wir nutzen diese Verbindungen überall. Ingenieure vertrauen ihnen bei großen globalen Projekten. Schauen wir uns heute ihre häufigsten Verwendungszwecke an.
Wir sehen sie ständig in Brandschutzanlagen. Gewerbliche Gebäude nutzen sie häufig für Sprinklerleitungen. Auch Industriebetriebe sind darauf angewiesen. Sie bieten unglaublich sichere Dichtungen. Sie widerstehen extrem hohen Temperaturen. Sie bieten im Notfall absolut zuverlässige Leistung.
Sicherheit ist hier das Wichtigste. Sie müssen die richtigen Teile beschaffen. Kaufen Sie immer UL/FM-zugelassene Armaturen. Diese spezifischen Zertifizierungen garantieren strenge internationale Brandschutz-Sicherheitsstandards. Qualitätshersteller tragen diese Prüfzeichen stolz.
Sie können diese spezifischen Pipelines sehr leicht identifizieren. Arbeiter streichen die Rohre rot. Manchmal beschichten Hersteller das Metall stattdessen mit rotem Korrosionsschutzepoxidharz. Diese leuchtende Farbe signalisiert sofort die Brandschutzausrüstung.
Diese Beschläge leisten weit mehr als nur Brandschutz. Wir installieren sie in vielen verschiedenen anspruchsvollen Branchen. Sie bewältigen die tägliche Beanspruchung perfekt.
HVAC-Installationen: Große Heiz- und Kühlsysteme benötigen eine zuverlässige Wasserverteilung.
Wasseraufbereitungsanlagen: Einrichtungen nutzen sie, um schmutziges Abwasser sicher zu entsorgen.
Kommunale Wasserversorgung: Städte sind darauf angewiesen. Sie liefern sauberes Trinkwasser direkt in die Haushalte.
Bergbaubetriebe: Schwere Bergbaumaschinen erzeugen starke Vibrationen. Flexible Kupplungen absorbieren diese harten Stöße problemlos.
| des Industriesektors | der Hauptanwendung | Hauptvorteil |
|---|---|---|
| Brandschutz | Sprinklernetze | Extreme Zuverlässigkeit, UL/FM-zertifizierte Sicherheit |
| HVAC | Kaltwasserleitungen | Schnelle Installation in engen Bauräumen |
| Bergbau | Gülle- und Wassertransport | Vibrationsdämpfung, einfache Wartung |
Beim Verbinden von Rohren haben wir einige Möglichkeiten. Ingenieure stehen normalerweise vor drei Hauptoptionen. Sie sind genutet, geschweißt und geflanscht. Jede Methode hat ihre eigenen Vor- und Nachteile. Schauen wir uns ihre spezifischen Unterschiede an.
Die Installationsgeschwindigkeit ist für jedes Projekt von entscheidender Bedeutung. Jeder möchte Zeit und Geld sparen. Hier leisten gerillte Systeme unglaublich gute Dienste. Die Arbeiter müssen lediglich die Gummidichtung anbringen. Dann ziehen sie das Metallgehäuse fest. Sie benötigen nicht einmal spezielle Fähigkeiten. Es ist extrem schnell.
Schweißsysteme sind völlig unterschiedlich. Sie müssen hochbezahlte professionelle Schweißer einstellen. Sie müssen gefährliche Heißarbeiten verrichten. Der gesamte Montageprozess ist extrem langsam. Auch Flanschverbindungen sind nicht schnell. Die Arbeiter müssen sich abmühen, viele schwere Schraubenlöcher auszurichten. Außerdem nehmen sie viel Zeit für die Montage vor Ort in Anspruch.
Rohrleitungssysteme müssen irgendwann routinemäßig überprüft werden. Wir müssen sie leicht öffnen. Bei einem Rillensystem lösen Sie einfach zwei Schrauben. Sie können die gesamte Verbindung sofort entfernen. Es ist ein Kinderspiel.
Schweißverbindungen sind das genaue Gegenteil. Sie sind dauerhaft fixiert. Das Innere kann für Reparaturen überhaupt nicht geöffnet werden. Sie müssen das Metall mit einer Schleifmaschine gewaltsam aufschneiden. Flanschverbindungen ermöglichen eine Demontage. Das Lösen eines Kreises festsitzender oder sogar verrosteter Flanschschrauben auf engstem Raum verursacht jedoch enorme Schmerzen.
Eine gute Flexibilität verlängert die Lebensdauer der gesamten Pipeline. Diese gerillten Kupplungen ermöglichen eine leichte Bewegung der Rohre. Sie können Vibrationen der umgebenden Maschine problemlos absorbieren. Geschweißte Fittings sind völlig starr. Bei starken Vibrationen kommt es leicht zu Metallbrüchen.
Flanschverbindungen stehen vor einem weiteren großen Problem. Sie sind sehr groß und sperrig. Sie benötigen enormen externen Installationsraum. Es ist einfach nicht möglich, einen großen Flansch in eine schmale Gebäudeecke zu quetschen. Gerillte Systeme sind wesentlich kompakter. Sie passen perfekt in alle Arten von engen Räumen.
| Vergleichsfaktor: | Gerillte Formstücke, | Schweißverbindungen, | Flanschverbindungen |
|---|---|---|---|
| Installationsgeschwindigkeit | Extrem schnell | Unglaublich langsam | Mittel bis langsam |
| Arbeitsanforderungen | Sehr niedrig (allgemeine Arbeitnehmer) | Sehr hoch (zertifizierte Schweißer) | Medium |
| Wartungszugang | Einfache Demontage, wiederverwendbar | Muss zum Öffnen aufgeschnitten werden, nicht wiederverwendbar | Zerlegbar, aber mühsam |
| Systemflexibilität | Sehr hoch (dämpft Vibrationen) | Keine (völlig starr) | Sehr gering (anfällig für Stress) |
| Installationsraum | Sehr kompakt | Kompakt | Extrem sperrig, braucht viel Platz |
Gerillte Fittings sind hocheffiziente, schnell zu verbindende mechanische Komponenten, die zum Verbinden von Rohrleitungssystemen verwendet werden. Anstelle herkömmlicher Schweiß- oder Gewindeverbindungen verwenden sie eine spezielle Metallkupplung, eine druckempfindliche Gummidichtung und bearbeitete oder rollgenutete Rohrenden. Beim Zusammenschrauben der Kupplung wird die Dichtung komprimiert, um eine sichere, auslaufsichere Abdichtung zu schaffen.
Obwohl sie unglaublich vielseitig sind, sollten gerillte Fittings in Rohrleitungen vermieden werden, in denen extrem hohe Drücke über ihren Nenngrenzen hinaus herrschen. Da sie auf internen Gummidichtungen basieren, sollten Sie sie auch nicht mit stark abrasiven Medien, starken chemischen Korrosionsmitteln oder extremen Temperaturen verwenden, da diese rauen Bedingungen die Dichtung schnell beeinträchtigen können.
Ja, hochwertige, für den Brandschutz konzipierte Rillenbeschläge werden strengen Sicherheitstests unterzogen und zertifiziert. Renommierte Branchenhersteller stellen sicher, dass ihre Sprinklerarmaturen vollständig UL-gelistet und FM-zugelassen sind. Diese internationalen Zertifizierungen garantieren eine zuverlässige, leckagefreie Leistung in kritischen Brandsituationen.
Absolut. Führende globale Hersteller wie Maito Lead Fittings bieten direkten internationalen Versand zu Zielen wie Brasilien an. Sie bieten umfassende logistische Unterstützung, einschließlich schneller Zollabwicklung und wettbewerbsfähiger Frachtlösungen. Um einen reibungslosen Beschaffungsprozess zu gewährleisten, bieten ihre engagierten Teams auch mehrsprachigen technischen Support, einschließlich portugiesischer Kommunikation.
Für genutete Rohrverbindungsstücke gelten sicherlich einige spezifische Grenzen. Trotzdem bleiben sie eine kluge und hocheffiziente Wahl. Sie stellen überall eine vielseitige Alternative für moderne Rohrleitungssysteme dar. Sie werden ganz einfach enorm viel Zeit und Geld sparen.
Sicherheit und hohe Qualität sollten für Sie immer oberste Priorität haben. Sie müssen sich an zuverlässige, weltweit anerkannte Hersteller wie Maito Lead Fittings wenden. Sie stellen sicher, dass jedes Produkt über die erforderlichen internationalen Sicherheitszertifizierungen verfügt. Ihr kompetentes Support-Team wird Ihre spezifischen Projektanforderungen erfüllen.
