오늘날 현대 인프라는 매우 빠르게 발전하고 있습니다. 안정적인 파이프라인 연결은 이러한 대규모의 새로운 글로벌 프로젝트를 지원하는 데 중요한 역할을 합니다. 복잡한 파이프가 어떻게 연결되어 있는지 궁금한 적이 있습니까?
그루브 파이프 피팅은 이러한 대규모 시스템에 매우 효율적이고 안정적인 현대식 연결 방법을 제공합니다. 이 스마트 기술은 전통적인 용접과 복잡한 플랜징을 점차 대체해 왔습니다.
이번 포스팅에서는 기본적인 내용을 배워보겠습니다. 우리는 많은 장점, 잠재적 한계, 일반적인 산업 응용 분야를 포함하여 그루브 피팅이 무엇인지 명확하게 논의할 것입니다.
이러한 시스템의 핵심을 살펴보겠습니다. 이 홈이 있는 피팅은 정확히 무엇입니까? 실제로는 어떻게 작동합니까? 아래에서 세부정보를 살펴볼 수 있습니다.
간단히 말해서, 이는 매우 실용적인 기계식 파이프 구성요소입니다. 뚜렷한 원형 홈이 특징입니다. 우리는 이 홈을 파이프 끝단에 직접 가공하거나 굴립니다.
두 개의 파이프를 어떻게 함께 연결합니까? 전체 설치 과정은 매우 간단합니다. 우리는 파이프 끝 부분 주위에 특수 커플링을 연결합니다. 커플링은 홈 내부에 단단히 고정됩니다. 믿을 수 없을 정도로 안전한 조인트를 만듭니다. 우리는 위험한 용접 절차를 완전히 피합니다. 또한 파이프 스레딩이 필요하지 않습니다.
이 연결 방법은 매우 다양합니다. 이는 많은 일반적인 파이프 재료와 완벽하게 어울립니다. 우리는 종종 다음 옵션에 설치합니다:
연성이 있는 철
스테인레스 스틸
탄소강
PVC 플라스틱
구리 튜브
커플링 내부에는 고무 개스킷이 중요한 역할을 합니다. 매우 영리한 'C' 유형 디자인을 사용합니다. 우리는 이것을 압력 반응형 씰이라고 부릅니다. 시스템 압력으로 인해 고무가 금속에 더 밀착됩니다. 시스템 압력이 높을수록 밀봉 성능이 향상됩니다. 그들은 파이프 내부의 모든 방울을 잠급니다.
매일 다른 액체가 파이프를 통해 흐릅니다. 특정 액체에 적합한 개스킷 재질을 선택해야 합니다. 우리는 귀하를 위해 명확한 선택 표를 구성했습니다.
| 개스킷 재질 | 색상 표시기 | 최상의 적용 시나리오 |
|---|---|---|
| EPDM | 검은색 | 화재 예방 및 일반 수자원 엔지니어링에 이상적입니다. |
| 실리콘 | 밀키 화이트 | 일상적인 식수 응용 분야에 가장 적합한 선택입니다. |
| 니트릴 | 주황색 | 우리는 특히 석유 및 복잡한 탄화수소 환경에 사용합니다. |
우리는 완전한 배관 시스템을 구축하기 위한 다양한 옵션을 보유하고 있습니다. 엔지니어는 특정 작업을 위해 특정 부품을 설계했습니다. 주요 카테고리를 살펴보겠습니다.
모든 시스템에는 커플링이 필요합니다. 그들은 모든 것을 하나로 묶습니다. 우리는 주로 두 가지 유형을 사용합니다.
고정식 커플링: 파이프를 매우 단단히 고정합니다. 축 각도 변경을 완전히 제한합니다. 그들은 또한 변위를 중지합니다. 우리는 수직 라이저 파이프에 크게 의존합니다. 빈 랙 파이프에서도 완벽하게 작동합니다. 여기서는 움직임이 전혀 필요하지 않습니다.
유연한 커플링: 다르게 작동합니다. 그들은 특정 상대 각도를 허용합니다. 약간의 편향을 허용합니다. 또한 열팽창을 쉽게 처리합니다. 우리는 몇 가지 중요한 영역에서 그것들이 필요합니다. 매립된 파이프는 지면 침하에 직면해 있습니다. 펌프실 배관이 지속적으로 진동합니다. 더운 날에는 긴 직선 파이프라인이 확장됩니다. 이 유연한 부품은 모든 스트레스를 흡수합니다.
다음은 선택에 도움이 되는 빠른 비교표입니다.
| 커플링 유형 | 이동 허용 | 이상적인 적용 |
|---|---|---|
| 엄격한 | 없음 | 수직 라이저, 고정 직선 주행 |
| 유연한 | 팽창, 수축, 편향 | 매설 파이프, 펌프실, 긴 파이프라인 |
파이프가 직선으로 가는 경우는 거의 없습니다. 우리는 모퉁이를 탐색해야 합니다. 우리는 물의 흐름을 나누어야 합니다. 우리는 이를 달성하기 위해 다양한 모양을 사용합니다.
엘보우: 파이프 방향을 부드럽게 변경합니다. 우리는 여러 가지 표준 각도로 제작합니다. 90°, 45° 및 22.5° 옵션이 자주 표시됩니다. 우리는 또한 특정 배수 요구 사항에 맞게 특수 '드레인 엘보우'를 사용합니다.

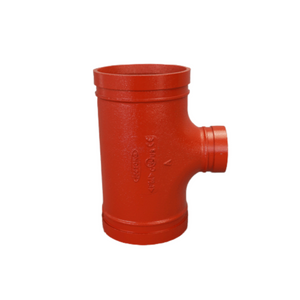

티와 크로스: 분기 연결을 만듭니다. 그들은 하나의 급수관을 두 개 또는 세 개의 서로 다른 라인으로 나눕니다. 우리는 복잡한 유체 분배를 위해 지속적으로 사용합니다.
기계식 브랜치 피팅(기계식 티): 이는 놀라운 시간 절약 효과를 제공합니다. 새로운 분기 파이프를 즉시 추가할 수 있습니다. 메인 파이프를 분리할 필요는 없습니다. 구멍을 뚫으면 됩니다. 그런 다음 U-볼트 또는 클램프 스타일 패스너를 사용하여 이 부품을 부착하십시오. 설치 유연성을 대폭 향상시킵니다.
감속기: 때로는 큰 파이프가 작은 파이프를 만납니다. 여기서는 동심원 또는 편심원 감속기를 사용합니다. 더 큰 홈에서 더 작은 홈으로 안전하게 전환됩니다. 여기서 한 가지 엄격한 규칙에 주의하세요. 리듀싱 커플링을 수직으로 설치하지 마십시오. 대신 항상 적절한 리듀싱 피팅을 사용하십시오. 그렇지 않으면 중력으로 인해 문제가 발생합니다.
플랜지 어댑터: 많은 펌프와 무거운 밸브는 플랜지를 사용합니다. 그루브 파이프를 연결하는 방법이 필요합니다. 이러한 어댑터는 완벽한 전환 연결 역할을 합니다. 그루브 배관과 플랜지 장비 사이의 간격을 쉽게 메워줍니다.
엔지니어와 계약자는 몇 가지 강력한 이유로 이러한 특정 연결을 선택합니다. 이는 현대 파이프라인 프로젝트에 엄청난 이점을 제공합니다. 아래에서 가장 큰 장점을 살펴볼 수 있습니다.
우리는 놀라운 속도로 인해 이러한 피팅을 좋아합니다. 이는 완전히 비용접된 솔루션을 제공합니다. 또한 스레딩이 전혀 필요하지 않습니다. 스마트한 빠른 연결 방법을 사용하면 됩니다.
설치자는 파이프 끝 부분 주위에 고무 개스킷을 배치하기만 하면 됩니다. 그 위에 금속 커플링 하우징을 배치합니다. 그런 다음 두 개의 간단한 볼트를 조입니다. 정말 빠릅니다. 이러한 간소화된 설치로 인해 건설 주기가 대폭 단축됩니다. 팀은 기존 방법에 비해 훨씬 빠르게 배관 프로젝트를 완료합니다.
작업 현장에서 용접이 필요하지 않습니다.
무거운 스레딩 기계가 필요하지 않습니다.
기본 수공구를 사용하여 몇 분 안에 설치
프로젝트 예산과 자금에 대해 이야기해 보겠습니다. 조인트당 선행 재료 비용은 처음에는 약간 더 높아 보일 수 있습니다. 그러나 총 프로젝트 비용을 고려해야 합니다.
이러한 시스템은 위험한 화기 작업을 완전히 제거합니다. 값비싼 화재시계는 필요하지 않습니다. 또한 고도로 전문화된 용접공을 고용하는 것을 피할 수 있습니다. 일반 배관공이 쉽게 설치할 수 있습니다. 이러한 이점은 전체 인건비를 대폭 낮춰줍니다. 최종 프로젝트 예산이 크게 감소합니다.
| 비용 요소 | 기존 용접 | 그루브 시스템 |
|---|---|---|
| 재료비 | 낮추다 | 약간 높음 |
| 필요한 노동 기술 | 높음(공인 용접공) | 낮음(일반 배관공) |
| 설치 시간 | 매우 느림 | 매우 빠르다 |
| 총 프로젝트 비용 | 더 높은 | 훨씬 낮음 |
배관 시스템은 결국 정기적인 유지 관리가 필요합니다. 홈이 있는 설정을 사용하면 이 과정이 완전히 수월해집니다. 작업자는 매우 빠르게 분해할 수 있습니다. 내부 파이프를 쉽게 검사합니다. 또한 언제든지 전체 레이아웃을 재구성할 수도 있습니다.
조인트를 열려면 금속 커플링의 볼트를 풀기만 하면 됩니다. 또한 이러한 손상되지 않은 커플링을 안전하게 재사용할 수 있습니다. 철제 부속품도 재사용할 수 있습니다. 이 독특한 기능으로 인해 임시 급수관에 적합합니다. 우리는 또한 모듈식 공정 공장 내에서도 이를 많이 사용합니다. 비교할 수 없는 유연성을 제공합니다.
우리는 앞서 큰 이점을 살펴보았습니다. 이제 우리는 반대편을 보아야 합니다. 이러한 연결 시스템은 모든 단일 작업에 완벽하지는 않습니다. 특정 제한이 있습니다. 프로젝트를 시작하기 전에 이를 알아야 합니다.
시스템 압력에 대해 이야기하겠습니다. 엔지니어들은 저압 및 중압 서비스를 위해 특별히 이러한 커플 링을 설계했습니다. 그들은 대부분의 표준 건물 시스템을 완벽하게 처리합니다. 최대 1000psi의 내부 압력을 쉽게 관리합니다. 그러나 모든 곳에서 사용할 수는 없습니다.
극고압 파이프라인에는 완전히 다른 솔루션이 필요합니다. 중공업 유압 라인에는 견고한 용접 조인트가 필요합니다. 이러한 제한을 존중해야 합니다. 그루브 시스템을 최대 압력 등급을 초과하면 작동하지 않게 됩니다.
설치가 엄청나게 쉬운 것 같습니다. 그럼에도 불구하고 엄격한 정확성이 요구됩니다. 작업자는 파이프 끝부분을 완벽하게 준비해야 합니다. 그들은 특수 기계를 사용하여 금속을 롤 그루브하거나 컷 그루브합니다. 이러한 홈은 정확한 치수 표준을 충족해야 합니다.
부적절한 홈 가공은 연결을 완전히 망칩니다. 금속 하우징이 제대로 고정되지 않습니다. 고무 개스킷이 고장났습니다. 누출이 빨리 발생합니다. 여기서는 정밀도가 매우 중요합니다.
고무 씰에 대해서도 생각해야 합니다. 그들은 힘들다. 그러나 그들은 여전히 가혹한 환경에 민감합니다. 특정 조건에서 시간이 지남에 따라 성능이 저하됩니다. 다음과 같은 손상 요인을 주의해야 합니다.
극도로 높은 열로 인해 고무 구조가 손상됨
부식성이 높은 화학 물질이 씰을 부식시킵니다.
연마성 유체로 인해 재료가 빨리 마모됩니다.
| 시스템 상태 | 홈이 있는 피팅 적합성 | 대체 솔루션 |
|---|---|---|
| 1000 PSI 압력 이상 | 권장되지 않음 | 용접 조인트 / 헤비 플랜지 |
| 부식성이 높은 유체 | 불량(가스켓 열화) | 특수 화학 배관 |
| 무거운 연마성 슬러리 | 나쁨(빠른 마모) | 라이닝된 배관 시스템 |
우리는 이러한 연결을 모든 곳에서 사용합니다. 엔지니어들은 대규모 글로벌 프로젝트에서 이를 신뢰합니다. 오늘은 가장 일반적인 용도를 살펴보겠습니다.
우리는 소방 시설 내부에서 이러한 현상을 끊임없이 목격합니다. 상업용 건물에서는 스프링클러 파이프라인에 이를 많이 사용합니다. 산업 플랜트 역시 이에 의존하고 있습니다. 그들은 믿을 수 없을 정도로 안전한 씰을 제공합니다. 그들은 극도의 고온에 저항합니다. 긴급 상황 발생 시 완전히 안정적인 성능을 제공합니다.
여기서는 안전이 가장 중요합니다. 올바른 부품을 조달해야 합니다. 항상 UL/FM 승인 피팅을 구입하십시오. 이러한 특정 인증은 엄격한 국제 화재 예방 안전 표준을 보장합니다. 고품질 제조업체는 이러한 승인 마크를 자랑스럽게 표시합니다.
이러한 특정 파이프라인을 매우 쉽게 식별할 수 있습니다. 작업자들은 파이프를 빨간색으로 칠합니다. 제조업체에서는 대신 빨간색 부식 방지 에폭시를 사용하여 금속을 코팅하는 경우도 있습니다. 이 밝은 색상은 화재 안전 장비에 즉시 신호를 보냅니다.
이러한 설비는 화재 안전 이상의 기능을 수행합니다. 우리는 다양한 까다로운 산업 분야에 설치합니다. 그들은 매일 사용량이 많은 사용량을 완벽하게 처리합니다.
HVAC 설치: 대규모 난방 및 냉방 시스템에는 안정적인 물 분배가 필요합니다.
정수장: 시설에서는 더러운 폐수를 안전하게 관리하기 위해 이를 사용합니다.
시립 물 공급: 도시는 이에 의존합니다. 깨끗한 식수를 집으로 직접 배달합니다.
채광 작업: 무거운 채광 기계는 심한 진동을 발생시킵니다. 유연한 커플링은 이러한 가혹한 충격을 쉽게 흡수합니다.
| 산업 부문 | 주요 애플리케이션의 | 주요 이점 |
|---|---|---|
| 화재 예방 | 스프링클러 네트워크 | 최고의 신뢰성, UL/FM 인증 안전성 |
| 공조 | 냉각수 라인 | 좁은 건물 공간에 빠른 설치 |
| 채광 | 슬러리 및 물 운송 | 진동흡수, 유지보수 용이 |
파이프를 연결할 때 몇 가지 선택 사항이 있습니다. 엔지니어는 일반적으로 세 가지 주요 옵션에 직면합니다. 홈이 파여 있고, 용접되고, 플랜지가 붙어 있습니다. 각 방법마다 장단점이 있습니다. 구체적인 차이점을 살펴보겠습니다.
설치 속도는 모든 프로젝트에 중요합니다. 누구나 시간과 돈을 절약하고 싶어합니다. 그루브 시스템은 여기에서 놀라울 정도로 뛰어난 성능을 발휘합니다. 작업자는 고무 개스킷만 배치하면 됩니다. 그런 다음 금속 하우징을 조입니다. 전문적인 기술도 필요하지 않습니다. 매우 빠릅니다.
용접 시스템은 완전히 다릅니다. 높은 연봉을 받는 전문 용접공을 고용해야 합니다. 그들은 위험한 화기 작업을 수행해야 합니다. 전체 조립 과정이 매우 느립니다. 플랜지 연결도 빠르지 않습니다. 작업자들은 수많은 무거운 볼트 구멍을 정렬하는 데 어려움을 겪습니다. 또한 현장 조립 시간도 엄청나게 소모됩니다.
배관 시스템은 결국 정기적인 검사가 필요합니다. 쉽게 열어야합니다. 그루브 시스템을 사용하면 볼트 두 개만 풀면 됩니다. 전체 관절을 즉시 제거할 수 있습니다. 산들바람이다.
용접 조인트는 정반대입니다. 영구적으로 고정되어 있습니다. 수리를 위해 내부를 전혀 열 수 없습니다. 그라인더를 사용하여 금속을 세게 절단해야 합니다. 플랜지 조인트로 분해가 가능합니다. 그러나 좁은 공간에서 촘촘하거나 녹슨 플랜지 볼트를 풀면 엄청난 고통을 겪게 됩니다.
우수한 유연성은 전체 파이프라인의 수명을 연장합니다. 이러한 홈이 있는 커플링을 사용하면 파이프가 약간 움직일 수 있습니다. 주변 기계 진동을 쉽게 흡수할 수 있습니다. 용접 피팅은 완전히 단단합니다. 강한 진동에 직면하면 쉽게 금속 파손을 겪습니다.
플랜지 조인트는 또 다른 큰 문제에 직면합니다. 그것들은 매우 크고 부피가 큽니다. 대규모의 외부 설치 공간이 필요합니다. 좁은 건물 모서리에 큰 플랜지를 밀어 넣을 수는 없습니다. 그루브 시스템은 훨씬 더 컴팩트합니다. 모든 종류의 좁은 공간에 완벽하게 맞습니다.
| 비교 요소 | 그루브 피팅 | 용접 조인트 | 플랜지 조인트 |
|---|---|---|---|
| 설치 속도 | 매우 빠르다 | 엄청나게 느림 | 중간에서 느림 |
| 노동 요건 | 매우 낮음(일반 근로자) | 매우 높음(공인 용접공) | 중간 |
| 유지 보수 액세스 | 쉬운 분해, 재사용 가능 | 잘라서 열어야 하며 재사용할 수 없습니다. | 분해할 수 있지만 지루함 |
| 시스템 유연성 | 매우 높음(진동 흡수) | 없음(완전 강성) | 매우 낮음(스트레스에 취약함) |
| 설치공간 | 매우 컴팩트함 | 콤팩트 | 부피가 매우 커서 큰 공간이 필요함 |
그루브 피팅은 배관 시스템을 연결하는 데 사용되는 매우 효율적이고 빠른 연결이 가능한 기계 부품입니다. 전통적인 용접이나 나사 가공을 사용하는 대신 특수 금속 커플링, 압력 반응형 고무 개스킷, 가공되거나 롤 그루브 가공된 파이프 끝단을 활용합니다. 커플링이 볼트로 결합되면 개스킷이 압축되어 안전하고 누출 방지 씰이 형성됩니다.
믿을 수 없을 만큼 다재다능하지만, 정격 한도를 초과하는 극심한 고압을 겪는 파이프라인에서는 그루브형 피팅을 피해야 합니다. 내부 고무 개스킷을 사용하기 때문에 마모성이 높은 매체, 심각한 화학적 부식성 또는 극한 온도에서 사용하지 않아야 합니다. 이러한 가혹한 조건에서는 씰 성능이 빠르게 저하될 수 있습니다.
예, 화재 방지용으로 설계된 고품질 그루브 피팅은 엄격한 테스트를 거쳐 안전 인증을 받았습니다. 평판이 좋은 업계 제조업체는 자사의 소방 스프링클러 피팅이 완전히 UL 인증 및 FM 승인을 받았는지 확인합니다. 이러한 국제 인증은 중요한 긴급 화재 상황에서 신뢰할 수 있고 누출 없는 성능을 보장합니다.
전적으로. Maito Lead Fittings와 같은 선도적인 글로벌 제조업체는 브라질과 같은 목적지로 직접 국제 배송을 제공합니다. 신속한 통관 및 경쟁력 있는 화물 솔루션을 포함하여 포괄적인 물류 지원을 제공합니다. 원활한 조달 프로세스를 보장하기 위해 전담 팀은 포르투갈어 커뮤니케이션을 포함한 다국어 기술 지원도 제공합니다.
그루브 파이프 피팅에는 확실히 몇 가지 특정 제한이 있습니다. 그럼에도 불구하고 이 제품은 여전히 현명하고 효율적인 선택입니다. 이는 모든 곳의 현대적인 배관 시스템에 대한 다양한 대안을 제공합니다. 엄청난 양의 시간과 비용을 쉽게 절약할 수 있습니다.
안전과 고품질은 항상 최우선 순위여야 합니다. Maito Lead Fittings와 같이 신뢰할 수 있고 세계적으로 인정받는 제조업체와 상담해야 합니다. 그들은 모든 제품이 필요한 국제 안전 인증을 받았는지 확인합니다. 전문 지원팀이 귀하의 특정 프로젝트 요구 사항을 충족시켜 드립니다.
