¿Alguna vez te has preguntado cómo se conectan los sistemas de protección contra incendios de forma tan segura y rápida? Los tubos con extremos ranurados se han convertido en un punto de inflexión en los sistemas modernos de transporte de fluidos. Estas tuberías están ganando popularidad, especialmente en las industrias de construcción y seguridad contra incendios, gracias a su rápida instalación y rendimiento confiable. En esta publicación, profundizaremos en qué son los tubos con extremo ranurado, cómo funcionan y por qué se están convirtiendo en la opción preferida para los sistemas de protección contra incendios.
Los tubos con extremos ranurados son cruciales en los sistemas modernos de transporte de fluidos, particularmente para la protección contra incendios. Estas tuberías constan de tres componentes esenciales: el cuerpo de la tubería, las juntas de sellado y las abrazaderas y accesorios ranurados. Cada pieza desempeña un papel clave para garantizar conexiones seguras y a prueba de fugas que puedan soportar las demandas de los sistemas de protección contra incendios.
El cuerpo de un tubo con extremo ranurado suele estar hecho de acero, a menudo tubo de acero resistente al fuego, lo que garantiza resistencia y durabilidad. Los materiales comunes incluyen aceros de alta calidad como Q235B o Q355. Para mayor protección, muchas tuberías están recubiertas con materiales como galvanización o epoxi, que ayudan a resistir la corrosión en ambientes hostiles.
Las dimensiones de la tubería son importantes para la compatibilidad del sistema con los accesorios. La precisión es crucial aquí. Los extremos del tubo están mecanizados con ranuras específicas que deben cumplir estándares estrictos. Estas ranuras garantizan que los accesorios, como codos o T, puedan fijarse de forma segura y formar un sello hermético. Cualquier variación en las dimensiones de las ranuras puede provocar fugas, lo que hace que la precisión en la fabricación sea una prioridad absoluta.
Las juntas de sellado son esenciales para evitar fugas en las uniones donde el tubo del extremo ranurado se conecta con otros componentes. Estas juntas, a menudo hechas de materiales de caucho flexible como EPDM o nitrilo, se ajustan firmemente alrededor del extremo ranurado de la tubería.
Estas juntas están diseñadas para comprimirse cuando se aprietan las abrazaderas, llenando cualquier pequeño espacio entre la tubería y el accesorio. Se adaptan a movimientos menores de tuberías y expansión térmica, manteniendo un sello confiable en condiciones variables. Para los sistemas de protección contra incendios, las juntas también deben soportar altas temperaturas y exposición al agua, asegurando que no pierdan su integridad bajo presión.
Los accesorios y abrazaderas son los que mantienen unido todo el sistema de tubería con extremo ranurado. Los accesorios, como codos, tes y reductores, tienen ranuras coincidentes que se alinean con las de la tubería. Estos accesorios están asegurados mediante abrazaderas metálicas de dos piezas que encajan sobre las ranuras y la junta.
Una vez que se aprietan las abrazaderas, crean una unión mecánica, presionando la junta para formar un sello a prueba de fugas. Las abrazaderas también ayudan a garantizar que el sistema de tuberías permanezca seguro, incluso durante vibraciones o movimientos leves. En los sistemas contra incendios, este nivel de seguridad es crucial, ya que una junta comprometida podría provocar una falla del sistema. La función de las abrazaderas es prevenir estos problemas proporcionando conexiones fuertes y duraderas.
Estos componentes juntos hacen que el tubo con extremo ranurado sea una opción confiable y eficiente para el transporte de fluidos, particularmente en sistemas críticos como la protección contra incendios.
Los tubos con extremos ranurados están diseñados para un montaje fácil y seguro. El proceso implica varios pasos, desde la preparación de la tubería hasta asegurar la conexión final, asegurando que cada unión sea confiable y a prueba de fugas.
El primer paso para preparar un tubo con extremo ranurado es cortarlo a la longitud requerida. Es importante asegurarse de que el corte sea suave y sin rebabas. Una vez cortado el tubo, se ranuran los extremos utilizando una máquina ranuradora por laminación. Esta máquina forma con precisión ranuras circulares en la superficie exterior de la tubería. Las dimensiones de la ranura (profundidad, ancho y posición) deben cumplir estándares estrictos para garantizar la compatibilidad con accesorios y juntas. La preparación adecuada es fundamental, ya que cualquier variación en las ranuras puede provocar un sellado deficiente o fallos en la conexión.
A continuación, se coloca una junta de goma flexible sobre uno de los extremos del tubo. Las juntas son esenciales para formar un sello hermético y a prueba de fugas. La junta se coloca con cuidado, asegurándose de que encaje perfectamente dentro de la ranura. Es importante que la junta esté centrada y no se superponga a la ranura. Para conexiones de brida, la abertura en forma de 'C' de la junta debe mirar hacia afuera para facilitar la compresión cuando se aplica la abrazadera. La función de la junta es proporcionar una barrera contra fugas, especialmente bajo cambios de presión o temperatura.
Una vez colocada la junta, los extremos de la tubería se alinean con accesorios correspondientes, como codos o T. Los extremos ranurados de la tubería deben encajar firmemente en las ranuras de los accesorios. Una vez alineado, se coloca una abrazadera metálica de dos piezas sobre la junta y las ranuras. La abrazadera se aprieta mediante pernos en secuencia diagonal cruzada. Este apriete uniforme comprime la junta, asegurando que llene los espacios y cree un sello fuerte y confiable. La abrazadera mantiene la tubería, la junta y el accesorio en su lugar, lo que hace que la unión sea segura y resistente a fugas, incluso durante vibraciones o fluctuaciones de presión.
Este proceso simple pero efectivo hace que los tubos con extremos ranurados sean una solución eficiente para sistemas de transporte de fluidos, especialmente en aplicaciones críticas como la protección contra incendios.
Los tubos con extremos ranurados se han convertido en una opción popular en los sistemas de protección contra incendios y ofrecen múltiples ventajas sobre los métodos de tuberías tradicionales. Estos beneficios incluyen una instalación más rápida, un sellado superior, un mantenimiento sencillo y una rentabilidad general, lo que los convierte en la opción preferida para la infraestructura moderna de seguridad contra incendios.
Una de las ventajas más destacadas de los tubos con extremos ranurados es la velocidad de instalación. A diferencia de los tubos soldados o bridados, que requieren pasos más complejos y mano de obra calificada, los tubos con extremos ranurados son más fáciles de ensamblar. El proceso elimina la necesidad de soldar y roscar, lo que reduce el tiempo de instalación hasta en un 50 %. Con abrazaderas y juntas simples, incluso los trabajadores menos experimentados pueden configurar el sistema rápidamente. Esto ahorra tiempo y costos laborales, especialmente en proyectos de protección contra incendios a gran escala donde la rapidez de respuesta es fundamental.
Los tubos con extremos ranurados proporcionan sellos confiables y duraderos gracias a sus juntas flexibles. Estas juntas pueden adaptarse a las fluctuaciones de temperatura y cambios de presión, manteniendo un sello a prueba de fugas incluso en condiciones difíciles. Esta flexibilidad es especialmente importante en los sistemas de protección contra incendios, donde las tuberías deben soportar picos de presión y expansión térmica. La capacidad de absorber movimientos menores garantiza que el sistema permanezca intacto durante la actividad sísmica o los cambios de temperatura, lo que garantiza un rendimiento constante cuando más importa.
Otro beneficio clave es la facilidad de mantenimiento. A diferencia de los tubos soldados, que requieren cortarse y volverse a soldar para su reparación, los tubos con extremos ranurados se pueden desmontar rápidamente aflojando las abrazaderas. Esto hace que las reparaciones sean mucho más fáciles y rápidas, reduciendo el tiempo de inactividad y los costos de mantenimiento. Además, las tuberías y los accesorios a menudo se pueden reutilizar, lo que hace que los tubos con extremos ranurados sean una opción sostenible. Para los sistemas de protección contra incendios, esta reutilización puede generar ahorros significativos durante la vida útil del sistema.
Los tubos con extremos ranurados son una solución rentable para sistemas de protección contra incendios, especialmente en instalaciones grandes. Si bien el costo inicial del equipo de ranurado y las abrazaderas puede ser mayor, los ahorros en mano de obra y tiempo compensan rápidamente el gasto. El proceso de instalación más rápido, la menor necesidad de mano de obra calificada y el fácil mantenimiento contribuyen a reducir los costos generales del proyecto. Para los sistemas que requieren actualizaciones o reparaciones frecuentes, la capacidad de reutilizar componentes reduce aún más los gastos. Los tubos con extremos ranurados ofrecen un excelente equilibrio entre rendimiento y asequibilidad, lo que los convierte en una opción ideal para los profesionales de la seguridad contra incendios.
Al elegir el sistema de tuberías adecuado, es importante sopesar las ventajas y desventajas de los distintos métodos de conexión. Los tubos con extremos ranurados ofrecen ventajas significativas sobre las conexiones tradicionales soldadas y bridadas. A continuación, comparamos estos métodos en función de factores clave como la velocidad de instalación, los requisitos de mano de obra, la confiabilidad del sellado y el mantenimiento.
Característica |
Tubo de extremo ranurado |
Tubería soldada |
Velocidad de instalación |
Rápido (minutos por articulación) |
Lento (requiere soldadura + enfriamiento) |
Requisitos Laborales |
Bajo (la formación básica es suficiente) |
Alto (se necesitan soldadores certificados) |
Confiabilidad del sellado |
Alto (la junta flexible se adapta al movimiento) |
Alto (enlace atómico permanente) |
Riesgo de seguridad contra incendios |
Bajo (sin llama abierta durante la instalación) |
Alto (la soldadura crea riesgos de ignición) |
Facilidad de mantenimiento |
Fácil (reutilizable; no daña la tubería) |
Difícil (se requiere corte/soldadura) |
Capacidad de presión |
Suficiente para sistemas contra incendios |
Excelente (maneja alta presión) |
Los tubos con extremos ranurados son mucho más rápidos de instalar en comparación con los tubos soldados. La soldadura requiere mano de obra calificada y tiempos de trabajo más prolongados. Por otro lado, los tubos con extremos ranurados se pueden ensamblar en minutos con una capacitación mínima. También evitan los riesgos de seguridad contra incendios, que están presentes en la soldadura debido al uso de llamas abiertas.
Las tuberías soldadas ofrecen una conexión permanente que es fuerte pero más difícil de reparar. Por el contrario, los tubos con extremos ranurados se pueden desmontar y reutilizar fácilmente, lo que hace que las reparaciones o modificaciones sean más sencillas y rentables.
Característica |
Tubo de extremo ranurado |
Tubería con bridas |
Confiabilidad del sellado |
Alto (la junta flexible se adapta al movimiento) |
Moderado (depende del estado de la junta) |
Facilidad de instalación |
Rápido (abrazaderas y juntas) |
Moderado (requiere pernos y juntas) |
Facilidad de mantenimiento |
Fácil (se puede desmontar y reutilizar) |
Moderado (es necesario reemplazar la junta) |
Rentabilidad |
Alto (menos mano de obra, piezas reutilizables) |
Moderado (requiere más mano de obra) |
En comparación con las tuberías con bridas, las tuberías con extremos ranurados ofrecen una mejor confiabilidad de sellado debido a sus juntas flexibles, que pueden adaptarse a las fluctuaciones de temperatura y movimientos menores de la tubería. Si bien las conexiones de brida también son fuertes, requieren una instalación y un mantenimiento más complejos, que incluyen apretar pernos y reemplazar juntas.
Los tubos con extremos ranurados también son más fáciles de instalar, lo que ahorra tiempo y mano de obra. Las tuberías con bridas, por otro lado, requieren una instalación cuidadosa de pernos y juntas. Además, las conexiones ranuradas son más rentables, ya que pueden reutilizarse y no requieren mano de obra especializada para su instalación o reparación.
Consejo : al decidir entre tubos con extremos ranurados y conexiones tradicionales, considere el cronograma del proyecto y las necesidades de mantenimiento. Las tuberías ranuradas son ideales para proyectos donde la velocidad y la flexibilidad futura son clave, mientras que los métodos tradicionales pueden ser más adecuados para aplicaciones de muy alta presión.

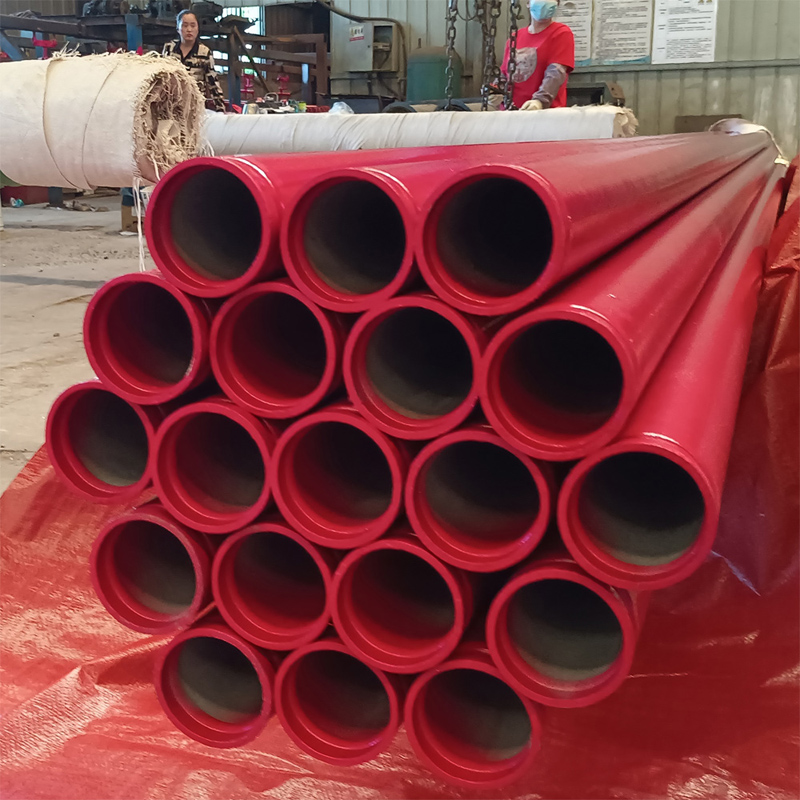

Los tubos ranurados de acero resistente al fuego son componentes esenciales en los sistemas modernos de protección contra incendios. Para garantizar su confiabilidad y seguridad, estas tuberías deben cumplir con estrictas especificaciones y estándares de la industria. Aquí, analizaremos las dimensiones, los estándares de ranuras y las certificaciones que hacen que las tuberías ranuradas de acero resistente al fuego sean adecuadas para sus aplicaciones críticas.
Los tubos ranurados de acero contra incendios vienen en una variedad de tamaños para adaptarse a las diferentes necesidades de protección contra incendios. Los diámetros de tubería comunes varían desde DN15 (1/2') hasta DN200 (8'), con espesores de pared que coinciden con estándares como SCH 10S, STD o SCH 40. Estos tamaños permiten que las tuberías cumplan con los requisitos de flujo de los sistemas de rociadores y otras aplicaciones de extinción de incendios.
Los materiales utilizados para las tuberías de acero contra incendios suelen ser grados de acero de alta calidad, como Q235B o Q355. Estos aceros son conocidos por su resistencia y durabilidad, lo que los hace adecuados para su uso en sistemas de protección contra incendios donde las altas presiones y las fluctuaciones de temperatura son comunes. Para mejorar la resistencia a la corrosión, muchas tuberías están recubiertas con galvanización o epoxi, lo que garantiza que resistan ambientes hostiles y una exposición prolongada al agua.
Las ranuras de las tuberías de acero contra incendios deben mecanizarse con precisión para garantizar la compatibilidad con accesorios y abrazaderas. La profundidad, el ancho y la posición de la ranura deben cumplir con tolerancias estrictas para evitar fugas y garantizar una conexión segura. Incluso ligeras desviaciones en las dimensiones de las ranuras pueden provocar un mal ajuste y provocar posibles fallos en el sistema.
El proceso de mecanizado de ranuras debe realizarse con mucho cuidado, utilizando máquinas ranuradoras por laminación especializadas. Estas máquinas están calibradas para crear ranuras que coincidan con los estándares de la industria, lo que garantiza que encajen de forma segura con juntas y accesorios ranurados estándar. La precisión de las ranuras es esencial para la capacidad de la tubería de formar conexiones duraderas y a prueba de fugas en sistemas de protección contra incendios.
Para garantizar que las tuberías ranuradas de acero resistente al fuego cumplan con los puntos de referencia de seguridad y rendimiento requeridos, deben cumplir con los estándares de la industria. Algunas de las normas más reconocidas incluyen:
● ASTM A795: esta norma se aplica específicamente a tuberías de acero para sistemas de protección contra incendios, lo que garantiza que los materiales cumplan con los criterios de rendimiento y seguridad.
● UL (Underwriters Laboratories): Las tuberías homologadas por UL han sido probadas y aprobadas para seguridad contra incendios y rendimiento en condiciones extremas.
● FM (Factory Mutual): Las certificaciones FM garantizan que las tuberías estén diseñadas para soportar altas presiones y cumplir con los requisitos de seguridad para sistemas contra incendios.
Estas certificaciones y estándares son cruciales para garantizar que las tuberías ranuradas de acero contra incendios funcionen de manera confiable en sistemas de protección contra incendios exigentes, lo que ayuda a prevenir fallas y mejorar la seguridad general del sistema.
Los tubos con extremos ranurados ofrecen beneficios clave en los sistemas de protección contra incendios, incluida una instalación rápida, un sellado confiable y un mantenimiento sencillo. Su rentabilidad los convierte en una opción ideal para proyectos a gran escala. Los profesionales de seguridad contra incendios y los diseñadores de sistemas deberían considerar estas tuberías para los sistemas modernos de protección contra incendios. Maitolead ofrece soluciones de tubos con extremo ranurado de alta calidad que ofrecen un valor excelente y garantizan un rendimiento superior y una durabilidad a largo plazo en aplicaciones críticas.
R: Un tubo con extremo ranurado es un tubo con ranuras mecanizadas con precisión en ambos extremos, lo que permite una fácil conexión a los accesorios mediante abrazaderas y juntas. Estas tuberías se utilizan comúnmente en sistemas de protección contra incendios, incluidas las tuberías de acero contra incendios, debido a su rápida instalación y uniones seguras y a prueba de fugas.
R: Los tubos con extremos ranurados se conectan mediante abrazaderas y juntas para formar uniones seguras y a prueba de fugas. Su flexibilidad y rápida instalación los hacen ideales para sistemas de tuberías de acero contra incendios, proporcionando un rendimiento confiable en la extinción de incendios.
R: Los tubos con extremos ranurados ofrecen una instalación rápida, un sellado superior y un mantenimiento sencillo, lo que los convierte en una opción rentable para los sistemas de tuberías de acero contra incendios. Son más flexibles que las tuberías soldadas o embridadas y pueden soportar fluctuaciones de temperatura.
