Dilihat: 0 Penulis: Editor Situs Waktu Publikasi: 25-02-2026 Asal: Lokasi
Pernahkah Anda bertanya-tanya mengapa dua pipa dengan ukuran yang sama masih tidak dapat tersambung dengan baik? Kejutan itu sering kali sampai ke ujung pipa. Pilih jenis akhir yang salah, dan instalasi 'sederhana' dapat mengakibatkan kebocoran atau penundaan.
Jenis ujung pipa memengaruhi cara sistem menyegel, seberapa kuat sambungannya, dan seberapa cepat kru dapat membangun. Mereka juga mempengaruhi keselamatan, waktu perbaikan, dan biaya proyek secara keseluruhan. Ketika downtime mahal, detail-detail kecil ini tidak lagi menjadi hal yang kecil.
Dalam posting ini, Anda akan mempelajari tujuan yang paling umum jenis pipa yang digunakan dalam spesifikasi sebenarnya. Kita akan membahas Ujung Biasa (PE), Ujung Miring (BE), Ujung Berulir (TE), dan Ujung Beralur, ditambah lagi jika masing-masingnya masuk akal. Anda juga akan mendapatkan cara yang jelas untuk mengidentifikasi, membandingkan, memilih, dan menentukan tipe ujung pipa dengan percaya diri.
Orang-orang selalu mencampuradukkan ujung pipa. Hal ini terjadi di lokasi kerja dan dalam pesanan pembelian. Mari kita perjelas bahasanya, cepat.
menggambarkan Penyelesaian ujung pipa bagaimana ujung pipa dipersiapkan. Pikirkan potongan persegi, bevel, benang, atau alur mesin. Ini memberi tahu Anda seperti apa akhir “tampaknya” dan bagaimana hal itu dapat dikawinkan dengan bagian lain.
Metode koneksi menjelaskan bagaimana dua bagian digabungkan di lapangan. Pikirkan las butt, las soket, sambungan berulir , flensa baut, atau kopling mekanis. Satu penyelesaian dapat mendukung beberapa metode koneksi, tergantung pada desain sistem.
| Istilah | Apa yang dijelaskan | Contoh umum | Apa yang Anda verifikasi |
|---|---|---|---|
| Selesainya ujung pipa | Akhiri persiapan pada pipa | PE, BE, TE, beralur | Geometri, benang, alur, kondisi akhir |
| Metode koneksi | Pendekatan bersama selama perakitan | Las butt, las soket, ulir, kopling | Kompatibilitas, peringkat, prosedur pemasangan |
PE sering kali mendukung sambungan las soket atau sambungan flensa slip-on.
BE sejajar dengan sambungan las butt untuk sambungan yang kuat dan permanen.
TE mendukung sambungan yang kacau, pelepasan cepat, pertukaran cepat.

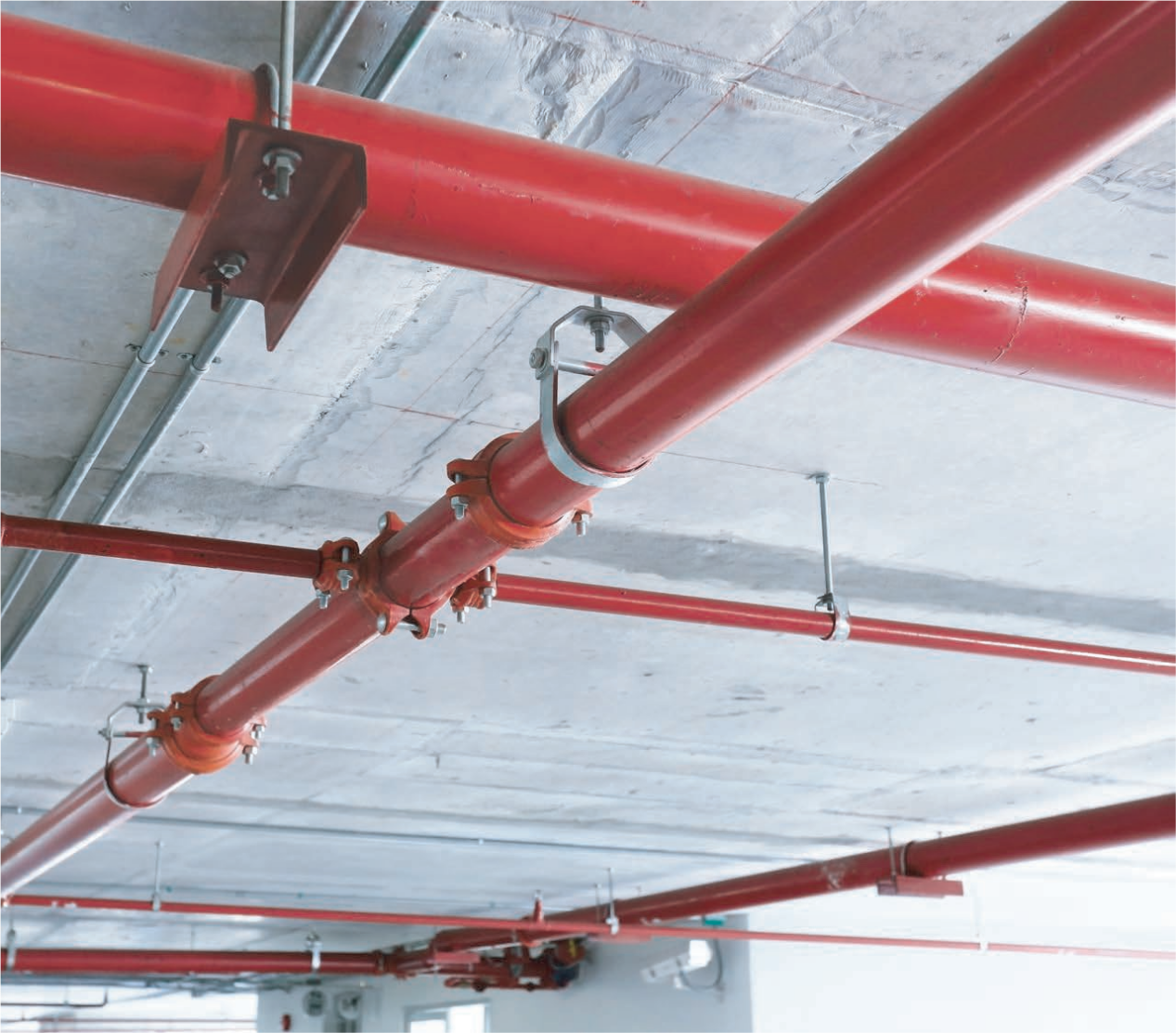

Beralur mendukung kopling bergaya penjepit untuk perakitan cepat.
Ujung pipa ada untuk mencocokkan perangkat keras. Jika hasil akhir tidak sesuai dengan bagian kawin, perakitan akan melambat. Kebocoran muncul. Pengerjaan ulang menyusul.
| Tipe ujung pipa | Bagian kawin yang umum | Gaya sambungan yang khas | Di mana tim melihatnya |
|---|---|---|---|
| Ujung Biasa (PE) | Perlengkapan las soket, flensa slip-on, adaptor | Las fillet atau sambungan baut | Perpipaan umum, gulungan toko |
| Ujung Miring (BE) | Perlengkapan las butt, flensa leher las | Pengelasan pantat | Pabrik pengolahan, saluran bertekanan tinggi |
| Ujung Berulir (TE) | Perlengkapan berulir, kopling, katup | Sambungan kacau | Jalur utilitas dengan lubang kecil, area yang memerlukan banyak perawatan |
| Ujung Beralur | Kopling mekanis, gasket, klem | Sambungan kopling beralur | Ruang HVAC, proteksi kebakaran berjalan |
Ikatan peralatan mengikuti logika yang sama. Pompa, tangki, penukar panas, skid—semuanya memerlukan antarmuka yang spesifik. Pilihan hasil akhir Anda cocok atau tidak.
Mulus, dilas memanjang, dilas spiral. Istilah-istilah tersebut menggambarkan bagaimana badan pipa dibuat. Mereka tidak menjelaskan bagaimana ujung pipa terhubung selama pemasangan.
Metode pembuatan mempengaruhi dinding pipa dan lokasi jahitan.
Jenis ujung pipa mempengaruhi perakitan lapangan dan desain sambungan.
Tim dapat memesan pipa tanpa jahitan, ditambah ujung yang miring. Atau pipa yang dilas, ditambah ulir.
Jadi kami memisahkan kategorinya. Ini mencegah kesalahan spesifikasi dan menghindari kesalahan pengiriman stok.
Dalam pembicaraan pengadaan, sambungan (atau panjang ) berarti satu bagian dari pabrik. Ia tetap menjadi 'sambungan' tidak peduli berapa panjang tepatnya yang diukur.
Sambungan ganda berarti dua sambungan gilingan yang dilas menjadi satu sebelum pekerjaan di lokasi. Kru menggunakannya untuk mengurangi jumlah las di lapangan dan mempercepat pemasangan.
| Jangka panjang | Kisaran umum | Manfaat praktis | Trade-off |
|---|---|---|---|
| SRL (Panjang Acak Tunggal) | 16–22 kaki (4,9–6,7 m) | Penanganan lebih mudah, logistik fleksibel | Lebih banyak sambungan dalam jangka panjang |
| DRL (Panjang Acak Ganda) | 35–45 kaki (10,7–13,7 m) | Lebih sedikit sambungan lapangan, kemajuan garis lebih cepat | Transportasi dan pementasan yang lebih sulit |
NPS memberikan label ukuran nominal. Ini membantu semua orang berbicara dalam “bahasa ukuran” yang sama. Ini tidak menjamin ketebalan dinding.
Jadwal menceritakan seri ketebalan dinding. Jadwal yang lebih tinggi biasanya berarti dinding yang lebih tebal, pipa yang lebih berat, kemampuan tekanan yang lebih tinggi.
Kontrol NPS cocok untuk banyak alat kelengkapan dan flensa.
Jadwal mengontrol kekuatan, berat, kebutuhan persiapan pengelasan, pengikatan benang.
Kelayakan persiapan akhir berubah seiring dengan semakin tebal atau tipisnya dinding.
Gunakan garis spesifikasi yang dapat dikutip dan dibeli oleh tim:
NPS 4, Sch 40, tingkat material, tipe ujung (setiap ujung), kuantitas
Kalau NPS muncul sendiri, orang-orang menebak-nebak. Seringkali mereka salah menebak.
Kita semua menginginkan hal yang sama. Sambungan yang terpasang dengan cepat, tersegel dengan baik, dan tetap aman. Ujung pipa menentukan banyak hal. Jadi kami akan menempatkan opsi utama secara berdampingan.
| Jenis akhir | Singkatan | Cara menyambung | Penggunaan umum | Kontra | Kelebihan | Terbaik untuk |
|---|---|---|---|---|---|---|
| Akhir Biasa | PE | Sambungan las soket, flensa slip-on, adaptor | Perpipaan umum, fabrikasi toko, pengikatan | Persiapan sederhana, sumber mudah, pemasangan fleksibel | Bukan persiapan las butt langsung; persiapan ekstra diperlukan untuk pengelasan butt | Standar berjalan, proyek yang membutuhkan tujuan yang dapat disesuaikan |
| Ujung Miring | MENJADI / BW | Las butt ke fitting atau flensa leher las | Proses perpipaan, layanan bertekanan lebih tinggi, diameter lebih besar | Sambungan permanen yang kuat, integritas yang baik, transisi lubang yang mulus | Membutuhkan keterampilan pengelasan, pemeriksaan QA, pemasangan lebih lambat vs opsi mekanis | Sistem integritas tinggi permanen, jalur kritis tekanan |
| Ujung Berulir | TE | Disekrup ke fitting berulir, kopling, katup | Jalur utilitas kecil, zona pemeliharaan | Tanpa pengelasan, pelepasan cepat, peralatan lapangan sederhana | Risiko kebocoran akibat getaran, risiko kerusakan benang, batasan dalam servis yang parah | Jalur kecil, sering dibongkar, layanan rendah hingga sedang |
| Ujung Beralur | Beralur | Kopling mekanis dan penjepit paking di sekitar alur | Ruang HVAC, sistem proteksi kebakaran, pekerjaan retrofit | Pemasangan cepat, pengerjaan ulang mudah, cocok untuk jadwal padat | Membutuhkan sistem alur + kopling yang kompatibel; desain dengan rating komponen | Pembangunan yang mengutamakan kecepatan, sistem memerlukan akses layanan cepat |
| Berulir & Dipasangkan | S&K | Ujung berulir ditambah kopling yang sudah dipasang sebelumnya | Distribusi utilitas, persyaratan perakitan cepat | Lebih sedikit suku cadang yang longgar, pemasangan lebih cepat vs sambungan terpisah | Masih mewarisi batas thread; diperlukan kontrol spesifikasi kopling | Pemasangan lubang kecil yang dapat diulang, perakitan lapangan terstandarisasi |
| Ujung Las Soket | SW | Pipa dimasukkan ke dalam soket; las fillet menyegelnya | Saluran dengan lubang kecil dan bertekanan tinggi | Sambungan kuat untuk ukuran kecil, tapak kompak | Diperlukan pengelasan; diperlukan disiplin fit-up | Layanan tekanan lubang kecil, tata letak perpipaan yang ketat |
| Lonceng Berakhir | Bel | Keran dimasukkan ke dalam bel; paking atau sistem las pelarut | Sistem pipa plastik, air dan drainase | Penggabungan cepat, pemasangan lebih sedikit, penyelarasan sederhana | Bagian khusus sistem; tidak universal di seluruh material | Jaringan air/saluran pembuangan atau plastik menggunakan desain lonceng dan keran |
| Flensa Satu Ujung | MUSUH | Ikatan bergelang di salah satu ujungnya; ujung lainnya sesuai spesifikasi | Ikatan peralatan, gulungan cetakan, selip | Antarmuka yang dibaut bersih, koneksi peralatan cepat | Lebih berat, lebih mahal, memerlukan izin baut | Pompa, bejana, sambungan peralatan yang dikemas |
Tips singkat: Tanda 'Kedua ujung' vs 'satu ujung' muncul dalam urutan sebenarnya. Mereka mencegah kejutan selama fit-up.
Tip spesifikasi: Tipe akhir saja yang gagal. Pasangkan dengan ukuran dan seri dinding sehingga semua orang membeli barang yang sama.
Mulai dari persyaratan. Kemudian pilih tipe akhir. Kita dapat memperlakukannya seperti alat perutean cepat.
| Jika Anda membutuhkan… | Pilih jenis akhir ini | Mengapa cocok | . Awas |
|---|---|---|---|
| Kekuatan sambungan maksimum, sambungan permanen | MENJADI / BW | Sambungan las butt menghasilkan integritas yang tinggi | Kontrol kualitas pengelasan, dampak jadwal |
| Perakitan lapangan yang cepat, perubahan yang mudah nanti | Beralur | Kopling mempercepat pemasangan dan menyederhanakan pengerjaan ulang | Kompatibilitas sistem, peringkat komponen |
| Pembongkaran yang sering untuk pemeliharaan | TE atau S&K | Utas mendukung pelepasan dan penggantian dengan cepat | Getaran, kerusakan benang, disiplin penyegelan |
| Layanan dengan lubang kecil dan tekanan tinggi | SW atau MENJADI | Las soket cocok untuk ukuran kecil; BE cocok dengan sistem yang dilas | Kontrol fit-up, konsistensi prosedur pengelasan |
| Pemasangan fleksibel di seluruh gaya koneksi | PE | Cocok dengan soket, flensa slip-on, adaptor | Persiapan ekstra untuk pengelasan butt; kejelasan metode penyegelan |
| Pengikatan peralatan melalui antarmuka baut | MUSUH | Flange menyederhanakan koneksi peralatan | Ruang untuk baut, kontrol penyelarasan |
Pilih baris yang paling dekat dengan sasaran sistem Anda. Kemudian konfirmasikan kompatibilitasnya. Perlengkapan, flensa, kopling, nozel peralatan. Semuanya membutuhkan antarmuka yang cocok.
Pipa Ujung Biasa terlihat sederhana. Ini sederhana. Itu juga muncul dimana-mana. Jika Anda membeli pipa dalam jumlah besar, Anda akan melihat PE pada banyak spesifikasi.
Pipa Ujung Biasa memiliki ujung yang dipotong persegi terhadap sumbu pipa. Tidak ada kemiringan. Tidak ada benang. Tidak ada alur. Ini siap untuk pekerjaan toko umum dan koneksi lapangan standar.
Wajah ujung: lurus, potongan 90 derajat
Tidak ada pemesinan khusus pada akhirnya
Seringkali merupakan opsi default di katalog
PE memberi Anda fleksibilitas. Anda memilih gaya koneksi berdasarkan sistem. Akhir cerita tetap jelas. Bagian kawin melakukan sisanya.
Flensa slip-on meluncur di atas pipa. Kemudian las menguncinya di tempatnya. Ini cocok untuk banyak proses perpipaan umum. Ini juga membuat penyelarasan menjadi lebih sederhana selama fit-up.
Umum dalam fabrikasi toko dan pengikatan lapangan
Menggunakan las fillet di sekitar ujung pipa
Berfungsi dengan baik ketika kru menginginkan penentuan posisi yang cepat
Bagian las soket menerima ujung pipa ke dalam soket. Itu duduk di dalam. Kemudian las fillet menutup sambungannya. Pendekatan ini banyak muncul di lini yang lebih kecil.
Geometri sambungan kompak
Kontrol yang baik pada penyelarasan dalam ukuran kecil
Membutuhkan penyisipan yang bersih dan pemasangan yang tepat
Terkadang kita membutuhkan toleransi gerakan atau perakitan yang cepat. Bantuan adaptor. Pengaturan umum menggunakan adaptor flensa ditambah elemen penyegel. Ini menangani sedikit ketidaksejajaran dan getaran lebih baik daripada sambungan kaku.
Berguna dalam pekerjaan retrofit dan zona pemeliharaan
Biasa terjadi di dekat peralatan, pompa, pengikat selip
PE muncul di banyak industri. Anda akan sering melihatnya dalam diameter yang lebih kecil dan perpipaan servis umum. Tim menyukainya karena opsi tetap terbuka. Mereka bisa mengelasnya, memasang flensa, mengadaptasinya.
Utilitas pabrik umum
Layanan bangunan berjalan
Beli gulungan dan perlengkapan lapangan
Bagian pendek dipotong di lokasi untuk diikat
Sambungan PE sering kali mengandalkan las fillet . Kru menggunakannya di sekitar flensa slip-on dan bagian las soket. Itu membuat sambungannya sederhana dan dapat diulang.
| Pemasangan PE | Tipe las tipikal | Apa yang menjadi fokus kru |
|---|---|---|
| Flensa slip-on | Las fillet | Kuadrat, keselarasan, ukuran las |
| Pemasangan/flensa las soket | Las fillet | Kedalaman penyisipan, kontrol celah, permukaan bersih |
Detail penyesuaian itu penting. Banyak toko meninggalkan celah kecil, seringkali sekitar 1/8 inci , sebelum mengelas sambungan berbentuk soket. Ini membantu mengelola ekspansi termal selama pengelasan. Ini juga mengurangi tekanan pada bagian bawah soket.
Opsi mekanis juga tersedia untuk PE. Contoh praktisnya menggunakan adaptor flensa ditambah segel cincin karet . Adaptor menyediakan bagian muka yang dibaut. Segel menangani kekencangan. Ini cocok untuk sistem yang memerlukan akses layanan lebih cepat.
Cocok untuk area yang banyak perawatannya
Berguna ketika pekerjaan panas dibatasi
Bermanfaat di dekat koneksi peralatan
| Pro | Kontra |
|---|---|
| Sederhana, umum, mudah didapat | Bukan persiapan las butt langsung |
| Fleksibel, mendukung beberapa gaya koneksi | Performa gabungan bergantung pada perangkat keras kawin yang dipilih |
| Bekerja dengan baik dalam fabrikasi toko dan pemotongan lapangan | Pilihan penyegelan yang salah dapat menyebabkan kebocoran |
Memesan PE ketika desain mengharapkan BE. Ini memaksa persiapan akhir ekstra. Ini juga memperlambat jadwal.
Dengan asumsi 'polos' berarti 'tidak diperlukan spesifikasi.' Kita masih memerlukan ukuran, jadwal, material, jenis akhir di setiap akhir.
Menggunakan metode penyegelan yang salah. Beberapa sambungan memerlukan gasket, beberapa memerlukan sealant, beberapa memerlukan integritas las.
Mengabaikan batas ketebalan dinding. Pilihan las soket dan flensa berubah seiring perubahan jadwal.
Ya, itu bisa. PE hanya berarti akhir telah tiba. Jika pekerjaan memerlukan pengelasan butt, ujung pipa nantinya bisa dibuat miring. Toko sering melakukannya. Mereka memotong bevel agar sesuai dengan standar persiapan las yang digunakan dalam proyek tersebut.
Saat orang mengatakan 'perpipaan serius', yang sering mereka maksud adalah perpipaan yang dilas. Ujung yang miring memungkinkan pengelasan tersebut. Mereka mengubah dua ujung pipa menjadi alur las yang dapat dikontrol oleh para insinyur.
Pipa Ujung Miring memiliki potongan miring di ujungnya. Ini bukan potongan persegi 90 derajat. Sudut tersebut menciptakan bentuk alur setelah kedua ujungnya bertemu. Logam las mengisi alur. Sendi menjadi kuat dan permanen.
Muka ujung: miring, siap untuk pengelasan
Tujuan utama: mendukung sambungan las butt yang konsisten
Umum dalam sistem industri dan tugas yang lebih tinggi
Sudut itu penting. Ini mengontrol akses untuk busur pengelasan. Ini juga mengontrol penetrasi dan risiko cacat. Sebagian besar proyek berpegang pada pita sudut sempit untuk keandalan.
| Item geometri | Nilai umum tim melihat | Mengapa hal ini penting |
|---|---|---|
| Sudut miring | 30–37,5° | Menyeimbangkan akses las dan volume alur |
| Target toko umum | 30° (+5° / −0°) | Persiapan yang dapat distandarisasi untuk penyesuaian berulang |
| Muka akar (tanah) | ~1,6mm (±0,8mm) | Membantu mengontrol burn-through dan penetrasi |
Orang-orang juga bertanya, 'Apakah 37,5° merupakan standarnya?' Banyak spesifikasi yang memperlakukannya sebagai standar internasional yang banyak digunakan. Beberapa toko masih menjalankan target 30° untuk konsistensi. Keduanya muncul dalam proyek nyata. WPS dan spesifikasi perpipaan Anda menentukan panggilan terakhir.
Dua ujung miring saling berhadapan. Mereka membentuk alur berbentuk V. Jalur las mengisinya, lapis demi lapis. Tahap fit-up menentukan banyak kualitas akhir.
Kesenjangan pemasangan: banyak kru bekerja sekitar 3–4 mm sebagai titik awal praktis
Penyelarasan:
Kebersihan:
Kesenjangan itu penting karena mempengaruhi penetrasi. Terlalu ketat, kurangnya risiko fusi. Terlalu lebar, masukan panas meningkat dan distorsi meningkat.
Anda akan melihat BE dijelaskan menggunakan kata lain. Mereka biasanya menunjuk pada konsep yang sama.
Ujung las
Ujung las pantat
Akhir BW (singkatan umum)
BE muncul ketika integritas bersama lebih penting daripada kecepatan. Diameter yang lebih besar sering kali mendorong tim ke arah pengelasan butt. Layanan bertekanan tinggi juga demikian. Ini juga mendukung aliran internal yang lebih lancar untuk banyak sistem proses.
Pabrik pengolahan dan kilang
Uap bertekanan tinggi dan utilitas penting
Jalur dan header perpipaan dengan lubang besar
Gulungan cetakan memerlukan persiapan las yang konsisten
| Pro | Kontra |
|---|---|
| Kekuatan dan keandalan sambungan yang tinggi | Tenaga las, upaya inspeksi, waktu pemasangan lebih lama |
| Cocok untuk tekanan lebih tinggi, diameter lebih besar | Memerlukan prosedur yang berkualitas dan tukang las yang terampil |
| Mendukung transisi lubang yang mulus di banyak sistem | Akurasi persiapan itu penting; persiapan yang buruk menyebabkan cacat |
MENJADI terlihat sederhana. QA masih memeriksa beberapa item. Hal ini membuat pengelasan dapat diulangi antar kru dan shift.
Sudut miring:
Wajah akar:
Hai-lo (ketidakselarasan internal):
Akhir persegi dan ovalitas:
Kondisi permukaan:
Kepatuhan WPS:
Spesifikasi sering kali mengacu pada standar yang diakui untuk persiapan ujung las. Yang umum adalah ASME B16.25 untuk detail ujung buttwelding. Ini membantu menyelaraskan vendor, toko, pengawas pada ekspektasi geometri yang sama.
Tambahkan satu diagram atau foto sederhana. Itu membuat konsepnya cepat diklik.
Tunjukkan flensa leher las yang bertemu dengan pipa ujung yang miring
Beri label sudut kemiringan, permukaan akar, dan celah pemasangan
Sorot profil manik las butt setelah selesai
Ujung berulir terasa nyaman. Benar. Anda menyatukan bagian-bagiannya, tidak diperlukan kru pengelasan. Ini juga berarti detail kecil dapat memperkuat atau merusak segel.
Pipa Ujung Berulir memiliki ulir sekrup yang dipotong pada ujung pipa. Itu berpasangan dengan fitting berulir, kopling, atau katup. Satu sisi membawa benang eksternal. Bagian lainnya membawa benang internal. Mereka saling mengencangkan dan menciptakan sambungan.
Ulir jantan: pada ujung pipa atau ujung nipel
Benang betina: di dalam fitting, kopling, atau port katup
Kasus penggunaan umum: pemasangan cepat, penghapusan mudah nanti
TE paling banyak muncul pada pipa dengan lubang kecil. Seiring bertambahnya diameter, benang menjadi kurang praktis. Saat tekanan meningkat, sambungan las sering kali mengambil alih. Banyak tim memperlakukan TE sebagai alat 'garis kecil'. Mereka memesan sambungan las butt BE untuk sistem yang lebih besar dan tugas lebih tinggi.
Cabang utilitas kecil dan sambungan instrumen
Zona pemeliharaan perlu sering dibongkar
Sambungan sementara dan jalur layanan rendah hingga sedang
Utas memerlukan definisi standar. Tanpa mereka, bagian-bagiannya mungkin tidak dapat dimulai. Dua label sering muncul di lapangan.
NPT — bentuk ulir pipa meruncing yang umum digunakan di banyak sistem industri
ASME B1.1 — definisi ulir sekrup inci terpadu, bahasa geometri ulir umum
Anda juga dapat melihat ASME B1.20.1 disebutkan dalam spesifikasi dan katalog vendor ketika tim menyebutkan detail NPT.
Benang NPT disegel menggunakan lancip. Saat Anda mengencangkan, sisi-sisi benang saling menekan. Sambungan 'terjepit' menjadi lebih rapat. Banyak referensi menggambarkan lancip sebagai 3/4-inci per kaki . Ini membantu menjelaskan mengapa torsi mengubah perilaku penyegelan.
Taper menciptakan gangguan saat sambungan mengencang
Segel membaik seiring meningkatnya tekanan kontak
Sealant sering kali masih digunakan untuk mengisi jalur kebocoran kecil
Pembicaraan thread terdengar teknis, tetapi bentuknya mendasar. Jika geometri tidak sesuai, bagian akan terikat, bocor, atau retak. Istilah-istilah ini muncul dalam tinjauan inspeksi dan kegagalan.
| Istilah | Arti bahasa sederhana | Mengapa itu penting |
|---|---|---|
| Melempar | Jarak antar benang | Nada yang salah menghalangi keterlibatan |
| Sudut benang | Sudut benang berbentuk V | Ketidakcocokan merusak kontak dan penyegelan |
| Kedalaman | Seberapa 'tinggi' profil thread tersebut | Mempengaruhi kekuatan dan permukaan penyegelan |
| Puncak / Akar | Benang atas dan bawah | Kerusakan di sini menyebabkan kebocoran dan rasa sakit |
| Diameter Besar/Kecil | Diameter ulir terbesar dan terkecil | Mengontrol kecocokan dan interferensi |
| Diameter lapangan | Diameter 'sesuai' yang fungsional | Paling penting untuk keterlibatan yang benar |
Sebagian besar sambungan berulir dikencangkan searah jarum jam. Itu adalah perilaku utas kanan. Benang sebelah kiri juga ada. Mereka mengencangkan ke arah yang berlawanan. Spesifikasi dan standar menentukannya. Ini mencegah pelonggaran yang tidak disengaja dalam kasus-kasus khusus.
Tangan kanan: searah jarum jam untuk mengencangkan, paling umum
Kiri: berlawanan arah jarum jam untuk mengencangkan, digunakan untuk kebutuhan khusus
| Pro | Kontra |
|---|---|
| Perakitan cepat, tidak ada kru pengelasan | Jalur kebocoran ada di sepanjang heliks benang |
| Pembongkaran mudah untuk pemeliharaan | Sensitif terhadap getaran dan siklus berulang |
| Alat sederhana, perlengkapan umum | Risiko kerusakan benang selama pemasangan dan pelepasan |
TE bekerja paling baik pada tekanan rendah dan layanan suhu rendah. Beban yang lebih tinggi dapat merusak sambungan. Distorsi dapat membuka jalur kebocoran. Hal ini juga mengurangi margin keamanan. Banyak desain menghindari sambungan berulir dalam layanan yang melibatkan cairan beracun. Mereka juga menghindarinya dalam layanan yang mudah terbakar ketika jenis sambungan yang lebih baik sesuai dengan profil risiko.
Kasus penggunaan tekanan rendah dan suhu rendah paling cocok
Getaran dapat melonggarkan sambungan dan memperbesar risiko kebocoran
Cairan berbahaya meningkatkan dampak kebocoran kecil sekalipun
Benang bisa membuat empedu. Mereka bisa merebut. Hal ini terjadi ketika permukaan logam bergesekan di bawah tekanan dan panas selama pengencangan. Stainless steel sering melihatnya. Setelah dimulai, sambungan mungkin terkunci. Pembongkaran dapat merobek benangnya. Benang yang rusak kehilangan kekuatannya. Mereka juga kehilangan kinerja penyegelan. Ketahanan terhadap korosi juga bisa turun, terutama jika permukaannya robek.
Risiko timbulnya rasa sakit meningkat selama perakitan kering dan torsi berlebih
Siklus perakitan yang berulang meningkatkan keausan dan kerusakan
Sambungan yang rusak sering kali memerlukan penggantian, bukan perbaikan
Kita dapat mengurangi risiko dengan menggunakan kebiasaan berkumpul yang disiplin. Itu tidak mewah. Ini adalah pekerjaan yang konsisten.
Bersihkan benang sebelum perakitan, hilangkan pasir dan serpihan logam
Gunakan sealant yang sesuai dengan layanannya, aplikasikan secara merata
Lumasi jika perlu , kurangi risiko gesekan dan luka
Hindari cross-threading , mulailah dengan tangan, jaga agar tetap lurus
Hentikan torsi berlebih , gunakan latihan pengencangan terkontrol
TE dapat menjadi pilihan tepat ketika kami menjaga layanan tetap realistis dan instalasi terkontrol.
Terkadang kecepatan menang. Anda memerlukan sistem hari ini, bukan minggu depan. Ujung beralur membantu tim membangun dengan cepat, kemudian melakukan servis lebih cepat nantinya.
A Ujung Beralur Pipa memiliki alur cincin mesin di dekat ujung pipa. Kopling mekanis membungkusnya. Sebuah paking berada di dalam kopling. Saat Anda mengencangkan baut, kopling mencengkeram alur dan menekan paking. Hasilnya: sambungan tertutup rapat, tidak perlu pengelasan.
Alur: saluran presisi yang dipotong atau digulung ke dalam pipa
Kopling: dua rumah menjepit di sekitar alur
Gasket: menyegel sambungan saat klem mengencang.
| Komponen | Apa fungsinya | Apa yang Anda periksa |
|---|---|---|
| Alur | Memberikan titik 'kunci' mekanis | Dimensi alur, kondisi akhir |
| Perumahan kopling | Mencengkeram alur, menjaga kesejajaran | Model, peringkat tekanan, kondisi baut |
| Paking | Menciptakan segel | Bahan, kesesuaian, kerusakan, kompatibilitas layanan |
Sistem beralur muncul di tempat yang memerlukan pemasangan cepat dan perawatan mudah. Anda akan sering melihatnya di gedung ruang mekanis. Anda juga akan melihatnya di jaringan proteksi kebakaran.
Perpipaan HVACR di gedung komersial
Sistem pemadam kebakaran dan proteksi kebakaran , saluran utama dan cabang sprinkler
Proyek retrofit, jendela penutup yang rapat
Fasilitas di mana kru mengharapkan perubahan di masa depan
| Pro | Kontra |
|---|---|
| Perakitan cepat, tidak ada izin kerja panas | Membutuhkan sistem alur dan kopling yang kompatibel |
| Pembongkaran mudah untuk pemeliharaan | Pemilihan komponen mendorong kinerja |
| Cocok untuk pemasangan bertahap dan pengerjaan ulang | Pemilihan gasket yang salah berisiko terjadinya kebocoran |
| Mengurangi tenaga kerja pengelasan lapangan | Kontrol kualitas alur menjadi penting |
Grooved sering kali menang ketika tenaga kerja las berkurang atau tekanan jadwal meningkat. Ia juga menang dalam pekerjaan retrofit. Anda dapat memotong satu bagian dan menggantinya dengan cepat. Anda juga dapat menghindari penundaan penghentian yang terkait dengan pengelasan, inspeksi, atau pengerjaan ulang.
Jendela pemadaman singkat, penutupan akhir pekan
Proyek di gedung-gedung yang ditempati
Situs yang membatasi pekerjaan panas
Tim sering merencanakan modifikasi
Sambungan beralur adalah 'sambungan sistem.' Semuanya harus cocok. Jika salah satu bagiannya salah, sambungannya akan gagal. Jadi kami memeriksa kompatibilitas di tiga sisi.
Spesifikasi alur: dimensi yang benar dan kondisi akhir untuk desain kopling
Peringkat tekanan kopling:
Bahan paking:
| Pemeriksaan pemilihan | Ajukan pertanyaan ini | Mengapa ini penting |
|---|---|---|
| Alur | Apakah dipotong atau digulung sesuai spesifikasi yang benar? | Geometri yang salah mengurangi cengkeraman, mengundang kebocoran |
| Kopel | Apakah ratingnya melebihi ketentuan desain? | Bagian yang diremehkan gagal karena beban |
| Paking | Apakah elastomer cocok dengan cairan dan panas? | Bahan yang salah membengkak, retak, atau bocor |
Ujung beralur terlihat sederhana di atas kertas. Di lapangan, mereka memberi penghargaan kepada tim yang memperlakukan mereka seperti sistem yang cocok, bukan wadah padu-padan.
PE, BE, TE, ujung beralur menutupi sebagian besar pekerjaan. Kemudian proyek nyata terjadi. Kami menemukan tipe akhir khusus yang dibuat untuk kecepatan, layanan, atau sistem tertentu. Opsi ini membantu Anda melengkapi daftar 'berbagai jenis pipa ujung'. Mereka juga membantu Anda membaca spesifikasi tanpa menebak-nebak.
| Tipe akhir | Singkatan | Ide inti | Di mana tim menggunakannya | Mengapa ide ini ada |
|---|---|---|---|---|
| Berulir & Dipasangkan | S&K | Ujung berulir plus kopling sudah terpasang | Distribusi utilitas, instalasi kecil yang berulang-ulang | Pekerjaan lapangan lebih cepat, lebih sedikit bagian yang lepas |
| Ujung Las Soket | SW | Pipa dimasukkan ke dalam soket, lalu fillet dilas | Saluran bertekanan tinggi dengan lubang kecil | Sambungan yang kuat di ruang sempit |
| Lonceng Berakhir | Bel | Ujung yang diperbesar menerima ujung keran | Pipa plastik, air dan saluran pembuangan | Penggabungan cepat, perlengkapan lebih sedikit |
| Flensa Satu Ujung | MUSUH | Flange dilas pada salah satu ujung pipa | Ikatan peralatan, gulungan cetakan, selip | Koneksi baut cepat |
S&K berarti salah satu ujungnya sudah berulir dan kopling sudah terpasang sebelumnya. Ini mengurangi langkah lapangan. Hal ini juga membuat perakitan lebih konsisten di seluruh kru. Tidak diperlukan pengelasan. Ini masih memberi Anda pembongkaran nanti, mirip dengan sistem berulir standar.
Artinya: ujung pipa berulir, ditambah kopling sudah terpasang
Mengapa tim menggunakannya:
Mengapa pemeliharaan menyukainya:
Anda akan sering melihatnya dalam pekerjaan distribusi utilitas. Sistem distribusi gas banyak bermunculan. Kru menghargai perakitan yang berulang dan perbaikan yang cepat.
SW menggunakan soket. Pipa itu tergelincir ke dalamnya. Kemudian las fillet menutup sambungannya. Cocok untuk pekerjaan skala kecil yang tim menginginkan sambungan las yang kuat. Ini juga cocok dengan tata letak yang lebih ketat di mana persiapan dan penyelarasan las butt menjadi lebih sulit.
Apa itu:
Cara menyegelnya:
Penggunaan umum: bertekanan tinggi dengan lubang kecil saluran
| Periksa SW | Apa yang kita cari | Mengapa itu penting |
|---|---|---|
| Kedalaman penyisipan | Tempat duduk yang tepat di soket | Mengontrol kualitas las dan kekuatan sambungan |
| Latihan celah penyesuaian | Kebuntuan yang konsisten sebelum pengelasan | Membantu mengelola ekspansi panas selama pengelasan |
| Profil las | Ukuran dan kontinuitas fillet yang benar | Mengurangi risiko kebocoran dan masalah kelelahan |
Ujung lonceng berarti salah satu ujung pipa membesar. Ujung pipa lainnya dimasukkan ke dalamnya. Pendekatan paking atau las pelarut sering kali menangani penyegelan, bergantung pada sistem materialnya. Anda sering melihatnya di pipa plastik. Jaringan air dan saluran pembuangan menggunakannya untuk kecepatan dan penyelarasan yang lebih sederhana.
Apa itu:
Bahan umum:
Aplikasi umum:
Sistem ujung bel sering kali mengurangi jumlah pemasangan. Lebih sedikit alat kelengkapan berarti lebih sedikit titik kebocoran dan pemasangan lebih cepat.
FOE berarti salah satu ujungnya sudah memiliki flensa yang dilas. Ujung lainnya tetap sesuai spesifikasi, sering kali polos atau miring. Ini membantu dalam batasan peralatan. Pikirkan pompa, tangki, penukar panas, selip yang dikemas. Sambungan yang dibaut menghemat waktu selama pengikatan akhir. Mereka juga mendukung penghapusan yang lebih mudah nantinya.
Apa itu:
Di mana itu muncul:
Mengapa hal ini membantu:
| Item perencanaan FOE | Apa yang kami konfirmasikan | Apa yang dicegah |
|---|---|---|
| Peringkat dan muka flensa | Cocok dengan spesifikasi peralatan | Ketidaksesuaian, kebocoran, pengerjaan ulang |
| Izin baut | Ruang untuk peralatan dan kancing | Pasang penundaan di area sempit |
| Orientasi kumparan | Penyelarasan rotasi flensa yang benar | Pemotongan lapangan dan penyeimbangan paksa |
Spesifikasi menyukai singkatan. Mereka menghemat ruang. Mereka juga menyebabkan kesalahan yang mahal saat kita menebak. Mari kita pecahkan kode singkatan ujung pipa yang umum dan membaca item baris seperti seorang profesional.
| Singkatan | Arti | Apa yang diberitahukan kepada Anda | Sambungan umum |
|---|---|---|---|
| PE | Akhir Biasa | Ujung persegi, tanpa persiapan | Las soket, flensa slip-on, adaptor |
| PBE | Polos Kedua Ujungnya | Kedua ujungnya polos | Sama seperti PE, kedua ujungnya |
| POE | Polos Satu Ujung | Salah satu ujungnya polos, ujung lainnya berbeda | Kumparan atau puting ujung campuran |
| MENJADI | Ujung Miring | Akhir disiapkan untuk pengelasan butt | Pengelasan pantat |
| BBE | Miring Kedua Ujungnya | Kedua ujungnya miring | Las pantat, kedua ujungnya |
| BOE | Salah Satu Ujungnya Miring | Salah satu ujungnya miring, ujung lainnya berbeda | Bagian transisi, pengikat |
| TE | Ujung Berulir | Akhir memiliki benang | Perlengkapan berulir, kopling, katup |
| TBE | Berulir Kedua Ujungnya | Kedua ujungnya berulir | Koneksi berulir, kedua ujungnya |
| KAKI | Berulir Salah Satu Ujungnya | Salah satu ujungnya berulir, ujung lainnya berbeda | Nipple ujung campuran, kumparan adaptor |
| Beralur | Ujung Beralur | Alur mesin untuk kopling | Kopling mekanis + paking |
PE, BE, TE menggambarkan tipe akhir.
PBE, BBE, TBE menggambarkan kedua ujungnya.
POE, BOE, TOE menggambarkan salah satu ujungnya.
Bagian ini sederhana setelah Anda melihat polanya. Huruf tengah memberitahu Anda tipe akhir. 'B' atau 'O' memberi tahu Anda berapa banyak tujuan yang didapat.
| Pola | Berarti | Cara menggunakannya |
|---|---|---|
| ___MENJADI | Berulir / Polos / Bevel + Kedua Ujungnya | Gunakan saat kedua ujungnya cocok |
| ___OE | Berulir / Polos / Bevel + Salah Satu Ujungnya | Gunakan jika ujungnya berbeda, sebutkan juga ujung lainnya |
Label satu ujung memerlukan detail ekstra. Jika tertulis TOE, kita masih perlu mengetahui ujung lainnya. Ini mungkin sederhana. Mungkin miring. Ini mungkin bergelang.
Pereduksi dan puting khusus menimbulkan masalah baru. Salah satu ujungnya memiliki diameter lebih besar. Ujung lainnya memiliki diameter lebih kecil. Spesifikasi memerlukan cara untuk mengetahui ujung mana yang mendapat bevel atau thread. Jadi kami menggunakan singkatan 'large end' dan 'small end'.
| Singkatan | Arti | Di mana ia muncul | Mengapa ia ada |
|---|---|---|---|
| BLE | Ujung Besar Miring | Pereduksi, potongan transisi khusus | Bevel berada pada sisi yang berdiameter lebih besar |
| SADARI | Ujung Kecil Miring | Pereduksi, potongan transisi khusus | Bevel berada pada sisi yang berdiameter lebih kecil |
| TLE | Benang Ujung Besar | Mengurangi puting, transisi berulir | Benang berada di sisi yang berdiameter lebih besar |
| TSE | Utas Ujung Kecil | Mengurangi puting, transisi berulir | Benang berada di sisi yang berdiameter lebih kecil |
Singkatan ini menghentikan kebingungan selama pembuatan. Mereka juga mencegah pemesinan yang salah, terutama pada bagian yang pendek.
Spesifikasi bervariasi menurut perusahaan. Struktur inti tetap konsisten. Kami menyebutkan ukuran, seri dinding, kondisi akhir, lalu standar. Jaga agar tetap dapat dibaca. Jaga agar tetap jelas.
NPS 4 Sch 40, BBE, ASME B16.25
NPS 1 Sch 80, TBE, NPT
NPS 6 Sch 10, Ujung Beralur, sistem dengan nilai kopling
Ingin format 'mixed-end' yang lebih aman? Gunakan dua panggilan akhir pada satu saluran. Ini menghilangkan dugaan.
NPS 2 Sch 40, Akhir A: BE, Akhir B: PE
NPS 1-1/2 Sch 80, Akhir A: TE, Akhir B: BE
Setelah Anda membaca singkatan dengan cara ini, Anda dapat melihat kesenjangan pengurutan dengan cepat. Itu membuat instalasi tetap lancar. Itu membuat pengembalian jarang terjadi.
Standar membuat semua orang selaras. Desainer, pemasok, toko las, inspektur. Tanpa mereka, 'BE' atau 'NPT' berubah menjadi argumen, penundaan, pengembalian. Kami menggunakan standar sehingga komponennya pas dan sambungan berfungsi sesuai rencana.
Ujung las butt memerlukan geometri yang terkontrol. Sudut, permukaan akar, profil ujung. Referensi umum untuk pekerjaan ini adalah ASME B16.25 . Ini memberikan garis dasar bersama tentang bagaimana tampilan ujung buttwelding.
Berlaku paling banyak untuk BE / BW persiapan akhir
Membantu pemasok membuat bevel yang konsisten
Membantu pemeriksa memverifikasi geometri, bukan menebak
| Saat Anda melihat… | Standar biasanya penting | Apa yang dikontrolnya |
|---|---|---|
| BE/BW berakhir | ASME B16.25 | Ekspektasi geometri ujung las butt |
| Perlengkapan ujung las dan pengikat flensa | Spesifikasi perpipaan proyek + prosedur pengelasan | Aturan fit-up, penerimaan inspeksi |
Utas terlihat sederhana. Mereka tidak memaafkan. Bentuk benang, sudut, nada, toleransi. Jika salah satu bagiannya berbeda, maka akan terikat atau bocor. Standar menentukan bahasa thread sehingga bagian-bagiannya dikawinkan dengan benar.
ASME B1.1 mencakup definisi ulir sekrup inci terpadu yang digunakan di banyak produk industri.
NPT sering muncul dalam spesifikasi perpipaan. Tim biasanya mereferensikannya menggunakan konteks ASME B1.20.1 dalam katalog dan dokumen pengadaan.
| Info topik | Apa yang harus Anda verifikasi | Mengapa ini penting |
|---|---|---|
| 'TBE, NPT' | Standar benang, bentuk lancip, penerimaan pengukur | Mencegah ketidakcocokan, cross-threading, kebocoran |
| 'TE' saja | Jenis thread ditentukan atau tersirat | 'TE' sendiri dapat menyembunyikan ketidakcocokan standar |
Tip pengadaan: jangan perlakukan 'NPT' sebagai label biasa. Pastikan vendor mengetahui standar dan metode pemeriksaan yang diperlukan. Ini menghindari kegagalan kecocokan lapangan.
Kesalahan pembelian sering kali dimulai dari sini. Orang menulis ukurannya. Mereka melewatkan ketebalan dinding. Kemudian fitting tidak cocok, persiapan las berubah, benang tidak terpasang dengan baik. Ini menjadi pengerjaan ulang.
Gunakan NPS + Jadwal bersama-sama. NPS memberikan sistem penamaan ukuran nominal. Jadwal memberikan seri ketebalan dinding. Mereka bekerja sebagai pasangan. Jika kita hanya menentukan satu, seseorang akan menebak yang lain.
NPS memengaruhi pemasangan yang cocok dengan banyak komponen
Jadwal mempengaruhi kekuatan, berat, kelayakan persiapan las, pengikatan benang
Pilihan persiapan akhir bergeser seiring perubahan ketebalan dinding
| Elemen spesifikasi | Contoh | Apa yang dicegah |
|---|---|---|
| Ukuran + seri dinding | NPS 4 Sch 40 | Ketebalan dinding salah, ketidakcocokan pemasangan |
| Kejelasan tipe akhir | BBE atau TBE | Pemesinan ujung salah, fitting salah |
| Info standar | ASME B16.25 atau NPT per standar yang relevan | Penyimpangan geometri, ketidakcocokan benang |
Saat kami menggabungkan NPS, Jadwal, tipe akhir, dan referensi standar yang tepat, vendor mengirimkan item yang benar. Kru menginstalnya tanpa improvisasi.
Memilih ujung pipa terasa seperti sebuah keputusan kecil. Kemudian instalasi dimulai. Jika salah, kru berhenti sejenak, suku cadang dipesan ulang, dan kebocoran muncul. Kita dapat menghindarinya dengan menggunakan proses seleksi yang sederhana.
Mulai di sini. Jika kita menjawab pertanyaan-pertanyaan ini, tipe akhirnya biasanya menjadi jelas.
Tekanan dan suhu: nilai yang lebih tinggi mendorong kita menuju sambungan las dan standar yang lebih ketat
Tingkat bahaya:
Getaran dan bersepeda:
Lingkungan korosi:
Batasan pemasangan:
Strategi pemeliharaan:
Risiko tenaga kerja dan jadwal:
| Proyeksi kenyataan | Apa yang cenderung disukai | Mengapa hal itu terjadi |
|---|---|---|
| Tekanan tinggi, layanan konsekuensi tinggi | Ujung yang dilas (BE, terkadang SW) | Integritas bersama menjadi prioritas |
| Gedung yang ditempati, tidak ada pekerjaan panas | Solusi beralur atau berulir | Izin dan peraturan keselamatan membatasi pengelasan |
| Pertukaran katup yang sering, penggantian instrumen | TE atau S&K | Kecepatan pembongkaran lebih penting daripada kelanggengan |
| Jendela pemadaman pendek, pekerjaan retrofit | Beralur | Kopling mekanis mengurangi waktu pemasangan |
Gunakan ini saat Anda membutuhkan jawaban cepat. Pilih persyaratan yang paling dekat dengan pekerjaan Anda. Kemudian konfirmasikan kompatibilitas dalam spesifikasi.
| Persyaratan | Jenis ujung pipa yang paling pas | Mengapa cocok Hal | yang perlu diperhatikan secara umum |
|---|---|---|---|
| Sambungan permanen dan bertekanan tinggi | MENJADI | Sambungan las butt menghasilkan sambungan yang kuat dan tahan lama | Beban QA pengelasan, disiplin fit-up, waktu inspeksi |
| Akses pembongkaran dan pemeliharaan | TE atau S&K | Utas mendukung pelepasan dan penggantian dengan cepat | Sensitivitas getaran, kerusakan benang, kontrol penyegelan |
| Perakitan lapangan yang cepat, waktu henti minimal | Beralur | Kopling dipasang dengan cepat dan mendukung pengerjaan ulang yang mudah | Kecocokan spesifikasi alur, peringkat kopling, pemilihan paking |
| Layanan dengan lubang kecil dan tekanan tinggi | SW | Las soket sesuai dengan ukuran kecil, geometri kompak | Praktek penyisipan, kontrol profil las, kebutuhan pekerjaan panas |
Jika Anda memilih Grooved , perlakukan itu seperti sistem yang cocok. Alur, kopling, paking semuanya sejajar.
Jika Anda memilih TE , pertahankan layanan yang realistis. Tekanan lebih rendah, suhu lebih rendah paling cocok.
Jika Anda memilih BE , rencanakan kapasitas inspeksi. Itu mempengaruhi jadwal.
Aturan praktis membantu ketika informasi tidak lengkap. Mereka bukan pengganti spesifikasi desain. Namun, mereka tetap menghindarkan Anda dari masalah hampir setiap hari.
Ujung berulir cenderung menghasilkan pekerjaan yang membosankan. Seiring bertambahnya ukuran, benang menjadi lebih sulit untuk disegel dan ditangani.
BE menjadi lebih umum ketika tekanan meningkat. Skala sambungan las lebih baik untuk layanan integritas tinggi.
Beralur menang dalam kecepatan. Ini bersinar selama retrofit, pemadaman listrik, kekurangan tenaga kerja.
Pengecualian muncul dengan cepat.
Pembatasan pekerjaan panas bahkan dapat mendorong saluran tugas sedang ke arah kopling beralur.
Area dengan getaran tinggi dapat menjauhkan Anda dari TE, bahkan pada ukuran kecil.
Strategi pemeliharaan dapat mengesampingkan segalanya. Jika mereka harus menukar suku cadang setiap minggu, mereka memerlukan sambungan yang dapat diservis.
| Industri / pengaturan | Tipe akhir yang umum | Mengapa tim bersandar pada hal tersebut | Apa yang harus diperiksa ulang |
|---|---|---|---|
| Sistem proteksi kebakaran | Beralur | Pemasangan cepat, modifikasi mudah, ekosistem kopling umum | Peringkat kopling, kompatibilitas paking |
| Pabrik minyak & gas / proses | MENJADI | Integritas bersama, keandalan jangka panjang, tekanan lebih tinggi | Kepatuhan WPS, konsistensi persiapan bevel |
| Zona pemeliharaan fasilitas | TE / S&K | Kemudahan servis, pertukaran cepat, tenaga kerja khusus minimal | Info jenis benang, praktik penyegel, paparan getaran |
| Ruang mekanik HVAC | Beralur | Ramah retrofit, pekerjaan mematikan cepat, pekerjaan panas terbatas | Spesifikasi alur, penyelarasan, pemilihan paking |
Kebanyakan kesalahan ujung pipa terlihat kecil di atas kertas. Lalu mereka turun ke lapangan. Kru berhenti, inspektur menandai masalah, jadwal meleset. Jebakan ini muncul berulang kali, bahkan pada tim berpengalaman.
Masalah klasiknya: tipe ujung pipa tidak cocok dengan perangkat keras yang dikawinkan. Kedengarannya mendasar. Hal ini masih terjadi, sering kali saat pemesanan terburu-buru atau pergantian pemain di menit-menit terakhir.
Pipa tiba PE , fitting las butt hanya sampai
Pipa tiba BE , flensa tiba slip-on , kru harus berimprovisasi
Pipa tiba dalam bentuk beralur , kopling dipilih untuk gaya atau peringkat alur yang berbeda
Pipa tiba TE , port katup menggunakan bentuk atau ukuran ulir yang berbeda
| Skenario ketidaksesuaian | Apa yang terjadi di lapangan | Apa yang kita lakukan untuk mencegahnya |
|---|---|---|
| Pipa PE dipesan dengan desain butt-weld | Persiapan bevel ekstra, pengerjaan ulang, slip jadwal | Hubungi BE/BBE jika diperlukan pengelasan butt |
| Pipa beralur, ekosistem kopling salah | Kopling tidak dapat dipasang, paking terjepit, bocor | Tentukan spesifikasi alur + peringkat kopling + bahan paking |
| Pipa TE, standar ulir tidak sesuai | Jalur lintas-threading, pengikatan, kebocoran | Nyatakan NPT atau jenis thread lainnya secara eksplisit |
Kebiasaan sederhana membantu. Selalu periksa ujung dan bagian kawin pada satu layar. Pipa, fitting, flensa, katup, kopling. Jika satu item berbeda, gabungannya berubah.
Ukuran saja tidak cukup. Ketebalan dinding mengubah segalanya. Hal ini memengaruhi geometri persiapan pengelasan, perilaku pemasangan, dan bahkan jenis sambungan mana yang tetap praktis.
Dinding tipis dapat terdistorsi selama pengelasan, terutama dalam jangka panjang
Dinding yang tebal memerlukan persiapan bevel yang berbeda dan lebih banyak jalur las
Keterikatan benang berubah seiring perubahan ketebalan dinding
Pemasangan las soket terasa berbeda di setiap jadwal
Kami menghindari jebakan ini dengan menggunakan satu aturan. Selalu tentukan NPS + Jadwal . Itu membuat pembelian dan fabrikasi tetap selaras. Hal ini juga mencegah asumsi yang “tampak benar” di lokasi.
'Berulir' bukanlah sesuatu yang universal. Ada standar yang berbeda. Geometri benang penting. Pengurangan itu penting. Jika suku cadang tidak memiliki standar yang sama, suku cadang tersebut tidak dirakit dengan benar.
Satu vendor mengirimkan benang lancip, vendor lainnya mengirimkan benang lurus
Pitch berbeda, bagian terikat, pemasang memaksanya, benang terkelupas
Segel tergantung pada kontak lancip ditambah praktik penyegel, bukan
| jebakan benang ajaib | Gejala khas | Perbaiki dalam spesifikasi |
|---|---|---|
| Jenis utas tidak ada | Bagian 'hampir' pas, lalu berhenti | Nyatakan formulir thread, misalnya NPT |
| Pendekatan penyegelan tidak jelas | Tangisan lambat atau kebocoran langsung | Tentukan praktik sealant atau gasket per sistem |
| Perakitan berulang, tidak ada praktik anti-pedas | Merampas, merobek benang, memo | Tentukan prosedur perakitan, pelumasan, disiplin torsi |
Juga pertimbangkan risiko layanan. Benang sesuai dengan tekanan yang lebih rendah dan layanan suhu yang lebih rendah. Cairan berbahaya menimbulkan dampak kebocoran kecil. Itu mengubah jawaban yang benar.
Info penyelesaian akhir yang hilang menyebabkan kegagalan diam-diam. Pembelian mengisi kesenjangan menggunakan default. Fabrikasi mengikuti apa yang mereka dapatkan. Kru lapangan menemukan ketidakcocokan saat fit-up.
MTO mencantumkan 'pipa' saja, tidak ada jenis akhir di setiap akhir
Daftar PO 'berulir' tetapi tidak ada standar, tidak ada jumlah akhir
Isometrik menunjukkan simbol las, namun BOM menyebut pipa polos
Gunakan format yang dapat diulang. Itu membuat setiap dokumen tetap konsisten.
| Dokumen | Info akhir minimum untuk disertakan | Contoh |
|---|---|---|
| MTO/BOM | Jenis akhir per akhir, ukuran, jadwal | NPS 4 Sch 40, BBE |
| PO | Tipe akhir, referensi standar jika diperlukan | NPS 1 Sch 80, TBE, NPT |
| Isometrik | Cocokkan simbol las dan tipe ujung | Sambungan las butt ditunjukkan → ujung pipa disebut BE |
Jika ujungnya berbeda, panggil kedua ujungnya. Singkatan 'satu ujung' memang membantu, namun ujung lainnya masih perlu didefinisikan. Pelabelan Ujung A, Ujung B menghilangkan kebingungan dengan cepat.
Spesifikasi harus melakukan satu pekerjaan. Hilangkan dugaan. Jika kita menuliskan tipe ujung pipa dengan jelas, bagian pembelian akan membeli suku cadang yang tepat, fabrikasi menyiapkannya dengan benar, dan kru lapangan memasangnya tanpa pengerjaan ulang.
Gunakan ini sebagai dasar Anda. Cocok untuk PO, BOM, dan info isometrik. Jaga agar tetap konsisten di seluruh dokumen.
[Item] Pipa, NPS [__], Sch [__], Bahan/Kelas [__], Standar [__], Ujung A [__], Ujung B [__], Panjang [__] (SRL/DRL atau persisnya), Jumlah [__], Pengujian/QA [__] (jika diperlukan), Penandaan/Kemampuan Penelusuran [__]
NPS + Jadwal: label ukuran plus seri dinding, mencegah kejutan pemasangan
Bahan/Kelas:
Standar:
Akhir A / Akhir B:
Panjang:
Pengujian/QA:
| Bidang | Mengapa penting | Kegagalan umum jika hilang |
|---|---|---|
| NPS + Jadwal | Mendefinisikan kesesuaian dan ketebalan dinding | Dinding salah, persiapan pengelasan salah, pengikatan benang buruk |
| Akhir A / Akhir B | Mendefinisikan penyelesaian akhir per sisi | Pemesinan ujung salah, fitting salah dipesan |
| Referensi standar | Menyelaraskan geometri dan inspeksi vendor | Penyimpangan kemiringan, ketidakcocokan benang, pengiriman ditolak |
Contoh-contoh ini sengaja dibuat kurang tepat. Mereka menunjukkan struktur. Anda dapat memasukkannya ke dalam item baris PO atau baris BOM.
| Tipe akhir | Contoh siap salin | yang biasanya ditambahkan oleh tim Catatan |
|---|---|---|
| PE (Ujung Biasa) | Pipa, NPS 2, Sch 40, ASTM/Grade [__], Akhir A: PE, Akhir B: PE, Jumlah [__] |
Panjang per rencana spool, pelapis/pelapis jika diperlukan |
| BE / BBE (Ujung Miring) | Pipa, NPS 6, Sch 40, ASTM/Grade [__], Akhir A: BE, Akhir B: BE, ASME B16.25, Jumlah [__] |
Level NDE, referensi WPS dalam spesifikasi proyek |
| TE / TBE (Ujung Berulir) | Pipa, NPS 1, Sch 80, ASTM/Grade [__], Akhir A: TE, Akhir B: TE, Thread: NPT, Qty [__] |
Penerimaan pengukur ulir, praktik sealant sesuai spesifikasi |
| Beralur | Pipa, NPS 4, Sch 10, ASTM/Grade [__], Ujung A: Beralur, Ujung B: Beralur, Sistem pengenal kopling [__], Jumlah [__] |
Spesifikasi alur, bahan paking, model/peringkat kopling |
| S&K (Berulir & Digandeng) | Pipa, NPS 2, Sch 40, ASTM/Grade [__], Akhir A: S&K, Akhir B: S&K, Thread: NPT, Qty [__] |
Jenis dan pabrikan kopling, prosedur perakitan |
| SW (Las Soket) | Pipa, NPS 1, Sch 80, ASTM/Grade [__], Ujung A: PE (untuk pemasangan SW), Ujung B: PE (untuk pemasangan SW), Sambungan: Las soket per spesifikasi proyek, Jumlah [__] |
Spesifikasi perlengkapan las soket, praktik stand-off per WPS |
| Lonceng Berakhir | Pipa, Ukuran [__], Kelas/Seri [__], Bahan [PVC/Plastik __], Ujung A: Bel, Ujung B: Keran/Polos, Sistem segel [gasket/pelarut __], Jumlah [__] |
Seri pipa, tipe paking, standar pemasangan |
| MUSUH (Flensa Satu Ujung) | Spul pipa, NPS 3, Sch 40, ASTM/Grade [__], Ujung A: FOE (Peringkat flensa/wajah __), Ujung B: BE atau PE [__], Jumlah [__] |
Peringkat flensa, tipe muka, bahan baut/stud jika dibundel |
Ujung campuran sering muncul. Gunakan bahasa Akhir A / Akhir B yang eksplisit. Hal ini menghindari kebingungan 'satu sisi'. Ini juga mempercepat penerimaan pemeriksaan.
Pipa, NPS 2, Sch 40, Material/Grade [__], Ujung A: TE (NPT), Ujung B: BE (ASME B16.25), Panjang [__], Jumlah [__]
Menerima inspeksi mendeteksi kesalahan mahal sejak dini. Ini juga melindungi jadwal instalasi. Gunakan daftar periksa cepat. Jaga agar tetap konsisten.
Verifikasi akhir selesai:
Geometri miring:
Kualitas benang:
Integritas alur:
Menandai:
Kuantitas dan panjangnya:
| Apa yang Anda temukan | Apa artinya biasanya | Apa yang Anda lakukan selanjutnya |
|---|---|---|
| Ketidakcocokan tipe akhir | Kesenjangan pemesanan atau substitusi vendor | Pegang material, minta disposisi sebelum fabrikasi |
| Bevel atau benang rusak | Masalah penanganan atau transportasi | Pisahkan bagian, dokumen, rencana perbaikan atau penggantian |
| Tanda hilang | Risiko ketertelusuran | Lanjutkan ke QA, konfirmasi paket sertifikat |
Jika Anda membakukan templat spesifikasi dan daftar periksa inspeksi, orang-orang akan berhenti berimprovisasi. Itu membuat pembangunan sistem dapat diprediksi.
Perpipaan asli jarang yang memiliki ujung yang sama pada kedua sisinya. Salah satu sisinya terikat pada peralatan. Sisi lainnya terikat menjadi garis lari. Perangkat keras yang berbeda, kebutuhan akhir yang berbeda. Tipe ujung campuran memecahkan masalah itu.
Tujuan campuran muncul karena alasan praktis. Mereka membiarkan satu bagian pipa menjembatani dua gaya koneksi. Ini menghemat adaptor. Ini mengurangi pemotongan lapangan. Itu juga membuat gulungan cetakan lebih bersih.
Ikatan situs:
Transisi:
Kendala cetakan:
Strategi pemeliharaan:
| Situasi | Pilihan umum yang beragam | Mengapa tim memilihnya |
|---|---|---|
| Jalur las baru yang menghubungkan ke katup berulir lama | Akhir A: TE, Akhir B: BE | Tidak ada adaptor tambahan, lebih sedikit titik kebocoran |
| Retrofit ruang mekanis dalam kondisi shutdown singkat | Akhir A: Beralur, Akhir B: Beralur atau BE | Perakitan cepat, pengerjaan ulang mudah |
| Sambungan nosel peralatan ditambah las lapangan | Akhir A: MUSUH, Akhir B: MENJADI | Pemasangan cepat pada peralatan, pengelasan kuat pada jalur lari |
Campuran berakhir gagal ketika label menjadi tidak jelas. 'Berulir' saja tidak cukup. Singkatan 'satu ujung' memang membantu, namun ujung lainnya masih perlu didefinisikan. Pendekatan terbersih menggunakan Akhir A dan Akhir B. Jika Anda lebih suka singkatan, gunakan logika satu ujung dengan benar.
TBE = berulir kedua ujungnya. Artinya kedua ujungnya mendapat benang.
TOE = salah satu ujungnya berulir. Artinya hanya satu ujung yang mendapat benang.
BBE = miring kedua ujungnya. Artinya kedua ujungnya miring.
BOE = salah satu ujungnya miring. Artinya hanya satu ujung yang miring.
PBE = polos kedua ujungnya. POE = ujung polos.
Inilah jebakannya. 'TOE' tidak memberi tahu Anda jenis ujung lainnya. Ini hanya memberi tahu Anda bahwa salah satu ujungnya berulir. Kita masih membutuhkan pihak kedua yang dipanggil.
| Apa yang ditulis seseorang | Apa arti sebenarnya dari label | Risk | Better |
|---|---|---|---|
| 'Puting jari kaki' | Salah satu ujungnya berulir, ujung lainnya tidak diketahui | Vendor menebak, persiapan akhir yang salah tiba | Akhir A: TE (NPT), Akhir B: BE (ASME B16.25) |
| 'puting TBE' | Kedua ujungnya berulir | Risiko rendah, jika standar benang hilang | TBE, Thread: NPT |
| 'Kumparan BOE' | Salah satu ujungnya miring, ujung lainnya tidak diketahui | Toko menyiapkan ujung kedua yang salah | Akhir A: BE, Akhir B: PE |
NPS 2 Sch 40, Ujung A: TE (NPT), Ujung B: BE (ASME B16.25), Panjang 6 inci
NPS 1 Sch 80, TBE, Benang: NPT, Panjang 4 inci
NPS 4 Sch 40, Ujung A: Beralur, Ujung B: BE, Sistem pengenal kopling, Panjang per gulungan
Disiplin pelabelan menghemat uang. Itu membuat vendor tidak menebak-nebak. Hal ini mencegah kru mempersiapkan kembali tujuan di lapangan.
Jenis ujung pipa yang paling umum adalah Ujung Biasa (PE), Ujung Miring (BE/BW), Ujung Berulir (TE), dan Ujung Beralur. PE berbentuk persegi. BE miring untuk pengelasan butt. TE menggunakan ulir sekrup untuk sambungan yang dapat dilepas. Ujung beralur menggunakan alur mesin ditambah kopling dan paking untuk perakitan mekanis yang cepat. Anda juga mungkin melihat ujung khusus seperti Threaded & Coupled (T&C), Socket Weld (SW), Bell End, dan Flange One End (FOE).
Mereka biasanya menggambarkan maksud praktis yang sama. 'Ujung miring' berfokus pada persiapan ujung pipa, potongan miring. 'Ujung las butt' berfokus pada metode sambungan, las butt antara dua ujung yang sejajar atau ujung dan fitting. Dalam spesifikasinya, BE sering kali menyiratkan ujung las yang cocok untuk pengelasan butt. Jika Anda melihat 'butt-weld end,' verifikasi standar kemiringan dan prosedur pengelasan yang digunakan dalam proyek Anda.
Banyak proyek menggunakan sudut kemiringan dalam kisaran 30–37,5°. Toko sering kali menargetkan sekitar 30° menggunakan toleransi seperti +5°/−0° untuk pengulangan, ditambah permukaan akar kecil (tanah) dekat 1,6 mm (±0,8 mm). Beberapa spesifikasi memperlakukan 37,5° sebagai standar yang banyak digunakan. Jawaban terbaiknya adalah: ikuti spesifikasi perpipaan proyek dan persyaratan prosedur pengelasan, lalu cocokkan kriteria inspeksi.
Ya. 'Ujung polos' berarti pipa tiba dalam bentuk persegi, tanpa bevel, tanpa ulir. Jika Anda membutuhkan sambungan las butt, ujungnya dapat disiapkan lebih lanjut menjadi bevel sebelum pengelasan. Banyak toko melakukan hal ini selama fabrikasi spul atau persiapan lapangan. Kuncinya adalah konsistensi: geometri bevel harus sesuai dengan standar proyek dan prosedur pengelasan. Jika desain mengharapkan BE, memesan BE terlebih dahulu biasanya mengurangi pengerjaan ulang dan penundaan.
Pilih TE jika Anda menginginkan perakitan yang cepat dan pembongkaran yang mudah, biasanya pada jalur servis dengan lubang kecil hingga sedang. Pilih SW ketika Anda membutuhkan sambungan las yang lebih kuat dalam ukuran kecil, sering kali untuk layanan tekanan lebih tinggi. TE menghindari pengelasan tetapi dapat bocor karena getaran atau praktik penyegelan yang buruk. SW memerlukan disiplin pengelasan dan penyesuaian, namun menghasilkan sambungan yang kuat. Kondisi servis, rencana pemeliharaan, dan peraturan pekerjaan panas di lokasi Anda harus menentukan pilihan tersebut.
Singkatan ini memberitahukan jenis akhir dan berapa banyak akhir yang mendapatkannya. BBE = Miring Kedua Ujungnya. PBE = Polos Kedua Ujungnya. TBE = Berulir Kedua Ujungnya. BOE = Miring Salah Satu Ujungnya. POE = Polos Satu Ujung. TOE = Berulir Salah Satu Ujungnya. Kode 'Satu ujung' masih mengharuskan Anda menentukan jenis ujung lainnya. Untuk lebih jelasnya, banyak tim yang memberi label Ujung A dan Ujung B secara langsung, khususnya untuk puting ujung campuran dan spool transisi.
Ujung beralur adalah pilihan umum untuk proteksi kebakaran karena mendukung pemasangan yang cepat dan modifikasi yang mudah. Alur ini bekerja dengan kopling mekanis dan gasket, sehingga kru dapat merakit dan membongkar bagian-bagian dengan cepat selama pemeliharaan atau retrofit. Ini juga membantu di gedung-gedung di mana pembatasan pekerjaan panas memperlambat pengelasan. Namun, hasil 'terbaik' bergantung pada desain sistem, peringkat tekanan, pemilihan kopling, dan material paking yang sesuai dengan lingkungan servis.
Sambungan berulir memiliki jalur kebocoran yang melekat di sepanjang profil ulir. Di bawah tekanan, getaran, atau distorsi, jalur tersebut dapat terbuka dan menyebabkan kebocoran. Untuk cairan beracun atau mudah terbakar, kebocoran kecil sekalipun dapat menimbulkan risiko keselamatan yang serius. Banyak desain menghindari TE dalam layanan dengan konsekuensi lebih tinggi dan lebih memilih sambungan las atau sistem mekanis yang direkayasa dengan peringkat dan metode penyegelan yang ditentukan. Jika benang digunakan, diperlukan kontrol ketat terhadap standar benang, praktik perakitan, dan bahan penyegel.
Galling terjadi ketika permukaan logam bergesekan dan mengelas secara mikroskopis selama pengencangan, kemudian robek. Baja tahan karat rentan terhadapnya. Terjepit dapat mengunci sambungan, merusak benang, dan mengurangi ketahanan terhadap korosi atau kinerja higienis. Kurangi risiko dengan menggunakan benang yang bersih, pelumasan yang tepat jika perlu, dan praktik penyegel yang benar. Mulai thread dengan tangan untuk menghindari cross-threading. Hindari torsi berlebih. Gunakan bahan yang kompatibel dan prosedur perakitan yang terkontrol. Konsistensi lebih penting daripada kekerasan.
SRL dan DRL menjelaskan panjang pipa pabrik yang umum digunakan dalam pemesanan dan logistik. SRL (Panjang Acak Tunggal) biasanya berada pada ketinggian sekitar 16–22 kaki (sekitar 4,9–6,7 m). DRL (Panjang Acak Ganda) biasanya berada pada ketinggian sekitar 35–45 kaki (sekitar 10,7–13,7 m). DRL dapat mengurangi jumlah field joint dalam jangka panjang, namun akan lebih sulit untuk diangkut, dipentaskan, dan ditangani. Batasan situs dan rencana instalasi Anda harus memandu pilihan.
Minimal, tentukan NPS dan Jadwal, material/kelas, penyelesaian akhir untuk setiap ujung, standar yang berlaku, kuantitas, dan persyaratan panjang. NPS memberi label pada sistem ukuran. Jadwal menentukan ketebalan dinding, memengaruhi kekuatan, kelayakan persiapan las, dan pengikatan benang. Tambahkan standar bevel untuk BE, jenis ulir untuk TE (misalnya NPT), dan detail sistem kopling untuk ujung beralur. Sertakan kebutuhan QA sesuai kebutuhan, seperti tingkat inspeksi, pengukuran benang, atau penandaan ketertelusuran.
Jenis ujung pipa menentukan bagaimana sistem terhubung, tersegel, dan tetap andal seiring waktu. Plain End (PE) berfungsi untuk pemasangan yang fleksibel, sering kali pada jalur servis umum. Ujung Miring (BE/BW) mendukung pengelasan butt dan cocok untuk sambungan permanen dengan integritas tinggi. Ujung Berulir (TE) membantu saluran dengan lubang kecil yang memerlukan pelepasan cepat. Ujung beralur mempercepat pemasangan dan menyederhanakan perawatan, umum terjadi pada HVAC dan proteksi kebakaran. Tujuan khusus seperti S&K, SW, bell end, dan FOE memenuhi kebutuhan transisi dunia nyata.
Ubah pengetahuan ini menjadi proses berulang yang dapat dipercaya oleh tim Anda. Buat matriks pemilihan sederhana berdasarkan tekanan, suhu, tingkat bahaya, getaran, dan kebutuhan pemeliharaan. Standarisasi pesanan pembelian dan templat BOM, menggunakan info Akhir A dan Akhir B untuk kejelasan. Selalu tentukan NPS plus jadwal, tingkat materi, dan standar yang relevan. Tambahkan tanda terima untuk bevel, ulir, alur, dan tanda. Langkah-langkah ini mengurangi pengerjaan ulang, mempercepat pemasangan, dan melindungi margin keselamatan.
