Aantal keren bekeken: 0 Auteur: Site-editor Publicatietijd: 25-02-2026 Herkomst: Locatie
Heeft u zich ooit afgevraagd waarom twee buizen van dezelfde maat nog steeds niet goed op elkaar aansluiten? Die verrassing komt vaak neer op het uiteinde van de pijp. Als u het verkeerde eindtype kiest, kan een 'eenvoudige' installatie uitmonden in een lek of vertraging.
De typen buisuiteinden zijn van invloed op de manier waarop systemen afdichten, hoe sterk de verbindingen worden en hoe snel bemanningen kunnen bouwen. Ze hebben ook invloed op de veiligheid, de reparatietijd en de totale projectkosten. Wanneer downtime duur is, zijn deze kleine details niet meer klein.
In dit bericht leer je het meest voorkomende doel pijptypen die in echte specificaties worden gebruikt. We bespreken het gewone uiteinde (PE), het afgeschuinde uiteinde (BE), het schroefdraaduiteinde (TE) en de gegroefde uiteinden, plus wanneer elk zinvol is. U krijgt ook een duidelijke manier om met vertrouwen buisuiteindetypes te identificeren, vergelijken, selecteren en specificeren.
Mensen verwisselen voortdurend pijpuiteinden. Het gebeurt op vacaturesites en bij inkooporders. Laten we de taal snel ophelderen.
Een buiseindafwerking beschrijft hoe het buisuiteinde wordt voorbereid. Denk aan vierkante snede, afschuining, schroefdraad of een machinaal bewerkte groef. Het vertelt je hoe het einde 'eruit ziet' en hoe het met andere delen kan worden gecombineerd.
Een verbindingsmethode beschrijft hoe twee onderdelen in het veld met elkaar worden verbonden. Denk aan stuiklassen, socketlassen, schroefdraadverbinding , vastgeschroefde flens of mechanische koppeling. Eén afwerking kan meerdere verbindingsmethoden ondersteunen, afhankelijk van het systeemontwerp.
| Term | Wat het beschrijft | Algemene voorbeelden | Wat u verifieert |
|---|---|---|---|
| Afwerking pijpuiteinde | Eindig de voorbereiding op de pijp | PE, BE, TE, gegroefd | Geometrie, schroefdraad, groef, eindtoestand |
| Verbindingsmethode | Gezamenlijke aanpak tijdens montage | Stomplas, socket weld, schroefdraad, koppeling | Compatibiliteit, beoordeling, installatieprocedure |
PE ondersteunt vaak moflasverbindingen of opsteekflensverbindingen.
BE past zich aan stomplasverbindingen aan voor sterke, permanente verbindingen.
TE ondersteunt schroefverbindingen, snelle verwijdering, snelle verwisseling.

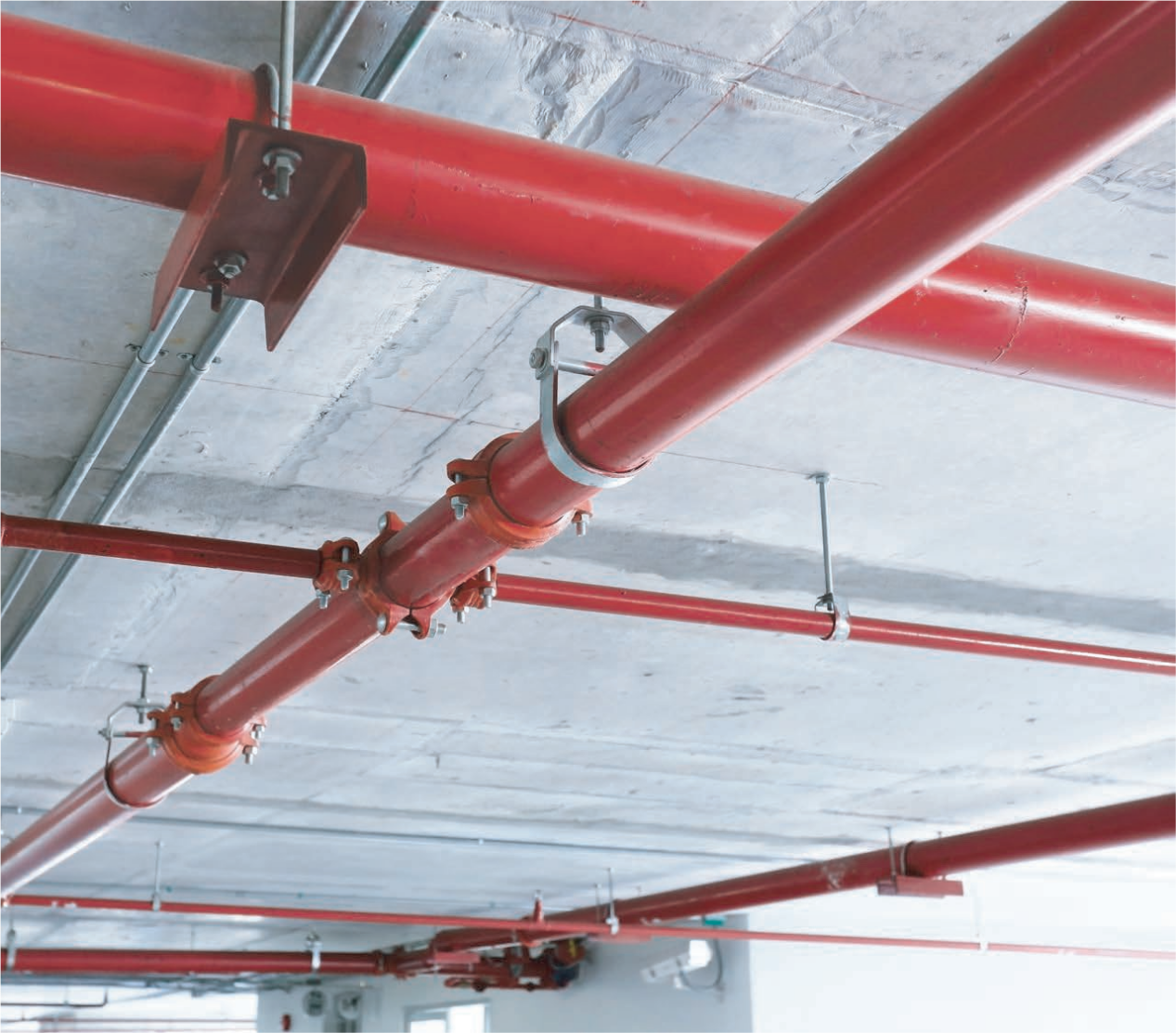

Gegroefde steunen klemkoppelingen voor snelle montage.
Er bestaan buisuiteinden die bij de hardware passen. Als de eindafwerking niet overeenkomt met het passende deel, vertraagt de montage. Er verschijnen lekkages. Nabewerking volgt.
| Type buisuiteinde | Gemeenschappelijke passende delen | Typische verbindingsstijl | Waar teams het zien |
|---|---|---|---|
| Glad uiteinde (PE) | Socket-weld fittingen, opsteekflenzen, adapters | Hoeklas- of boutverbinding | Algemene leidingen, winkelspoelen |
| Afgeschuind uiteinde (BE) | Stomplasfittingen, lasnekflenzen | Stomplas | Procesinstallaties, hogeredrukleidingen |
| Draadeind (TE) | Schroefdraadfittingen, koppelingen, kleppen | Geschroefde verbinding | Nutsleidingen met een klein kaliber, gebieden die veel onderhoud vergen |
| Gegroefd uiteinde | Mechanische koppelingen, pakkingen, klemmen | Gegroefde koppelingsverbinding | HVAC-kamers, brandbeveiligingsinstallaties |
Apparatuurkoppelingen volgen dezelfde logica. Pompen, tanks, warmtewisselaars, skids: ze verwachten allemaal een specifieke interface. Uw keuze voor de eindafwerking past, of niet.
Naadloos, in de lengterichting gelast, spiraalgelast. Deze termen beschrijven hoe het pijplichaam werd gemaakt. Ze beschrijven niet hoe het buisuiteinde tijdens de installatie wordt aangesloten.
De productiemethode heeft invloed op de buiswand en de naadlocatie.
Het type buisuiteinde heeft invloed op de montage ter plaatse en het ontwerp van de verbindingen.
Teams kunnen naadloze buizen bestellen, plus een afgeschuind uiteinde. Of gelaste buis, plus schroefdraad.
Daarom houden we de categorieën gescheiden. Het voorkomt specificatiefouten en verkeerde voorraadleveringen.
In aanbestedingsgesprekken betekent een verbinding (of lengte ) één stuk uit de molen. Het blijft een 'gewricht', ongeacht de exact gemeten lengte.
Met dubbele verbindingen worden twee molenverbindingen bedoeld die vóór werkzaamheden op locatie aan elkaar zijn gelast. Bemanningen gebruiken ze om het aantal veldlassen te verminderen en de installatie te versnellen.
| Lengte termijn | Typisch bereik | Praktisch voordeel | Afweging |
|---|---|---|---|
| SRL (enkele willekeurige lengte) | 16–22 ft (4,9–6,7 m) | Gemakkelijkere bediening, flexibele logistiek | Meer gewrichten tijdens lange runs |
| DRL (dubbele willekeurige lengte) | 35-45 voet (10,7-13,7 m) | Minder veldverbindingen, snellere lijnvoortgang | Moeilijker transport en enscenering |
NPS geeft het nominale maatlabel weer. Het helpt iedereen dezelfde 'maattaal' te spreken. Het garandeert geen wanddikte.
Schema vertelt de wanddiktereeks. Een hoger schema betekent meestal een dikkere wand, zwaardere buizen en een hoger drukvermogen.
NPS-bedieningen passen op veel fittingen en flenzen.
Het schema regelt de sterkte, het gewicht, de lasvoorbereidingsbehoeften en de draadaangrijping.
De haalbaarheid van de voorbereiding verandert naarmate muren dikker of dunner worden.
Gebruik een specificatieregel. Teams kunnen het volgende citeren en kopen:
NPS 4, Sch 40, materiaalkwaliteit, eindtype (elk uiteinde), aantal
Als NPS alleen verschijnt, raden mensen het. Ze raden vaak verkeerd.
We willen allemaal hetzelfde. Een verbinding die snel past, goed afsluit, veilig blijft. Pijpuiteinden beslissen daar veel over. Daarom zetten we de belangrijkste opties naast elkaar.
| Eindtype | Afkorting | Hoe het wordt aangesloten | Typisch gebruik | Voordelen | Nadelen | Beste voor |
|---|---|---|---|---|---|---|
| Gewoon einde | PE | Socket-lasverbindingen, opsteekflenzen, adapters | Algemene leidingen, winkelfabricage, verbindingsstukken | Eenvoudige voorbereiding, gemakkelijke inkoop, flexibel koppelen | Geen directe stomplasvoorbereiding; extra voorbereiding nodig voor stuiklassen | Standaarduitvoeringen, projecten die aanpasbare doeleinden nodig hebben |
| Afgeschuind uiteinde | WORDEN / ZW | Stomplassen aan fittingen of nekflenzen lassen | Procesleidingen, hogere drukservice, grotere diameters | Sterke permanente verbinding, goede integriteit, soepele overgang van de boring | Vereist lasvaardigheid, QA-controles, langzamere installatie versus mechanische opties | Permanente systemen met hoge integriteit, drukkritische leidingen |
| Met schroefdraad uiteinde | TE | Geschroefd in schroefdraadfittingen, koppelingen, kleppen | Nutsleidingen met kleine diameter, onderhoudszones | Geen laswerk, snelle verwijdering, eenvoudig veldgereedschap | Risico op lekkage door trillingen, risico op draadbeschadiging, limieten bij zwaar gebruik | Kleine lijnen, frequente demontage, lage tot matige service |
| Gegroefd uiteinde | Gegroefd | Mechanische koppeling en pakkingklem rond groef | HVAC-ruimtes, brandbeveiligingssystemen, renovatiewerken | Snelle installatie, gemakkelijk na te werken, goed voor strakke schema's | Heeft een compatibel groef- en koppelsysteem nodig; component-geclassificeerd ontwerp | Speed-first builds, systemen die snelle servicetoegang nodig hebben |
| Met schroefdraad en gekoppeld | Algemene voorwaarden | Draadeind plus voorgeïnstalleerde koppeling | Nutsdistributie, snelle montagevereisten | Minder losse onderdelen, snellere montage versus aparte koppeling | Erft nog steeds draadlimieten; koppelingsspecificatiecontrole nodig | Herhaalbare installaties met kleine boring, gestandaardiseerde montage ter plaatse |
| Socket lasuiteinde | ZW | Pijpinzetstukken in mof; hoeklas sluit het af | Hogedrukleidingen met een klein kaliber | Sterk gewricht voor kleine maten, compacte voetafdruk | Lassen vereist; fit-up discipline nodig | Drukservice met kleine boring, strakke leidingindelingen |
| Bel einde | Klok | Spigot wordt in de bel gestoken; pakking of oplosmiddellassysteem | Kunststofleidingsystemen, water en afvoer | Snelle verbinding, minder fittingen, eenvoudige uitlijning | Systeemspecifieke onderdelen; niet universeel voor alle materialen | Water-/riool- of kunststofnetwerken met bel-en-tap-ontwerpen |
| Flens één uiteinde | VIJAND | Flensverbinding aan één uiteinde; ander uiteinde per specificatie | Apparatuurbevestigingen, prefab spoelen, skids | Schone geschroefde interface, snelle apparatuuraansluiting | Zwaarder, duurder, heeft speling nodig | Pompen, vaten, verpakte apparatuurverbindingen |
Korte tip: De markeringen 'Beide uiteinden' versus 'één uiteinde' verschijnen in echte bestellingen. Ze voorkomen verrassingen tijdens de montage.
Spec-tip: alleen het eindtype mislukt. Combineer het met maat- en wandseries, zodat iedereen hetzelfde koopt.
Begin vanuit de eis. Kies vervolgens het eindtype. We kunnen het behandelen als een hulpmiddel voor snelle routering.
| Als u… | Kies dit eindtype | Waarom het bij | Watch-outs past |
|---|---|---|---|
| Maximale gewrichtssterkte, permanente verbinding | WORDEN / ZW | Stomplasverbindingen zorgen voor een hoge integriteit | Kwaliteitscontrole van het lassen, impact op het schema |
| Snelle veldmontage, eenvoudige wijzigingen later | Gegroefd | Koppelingen versnellen de installatie en vereenvoudigen nabewerking | Systeemcompatibiliteit, componentbeoordelingen |
| Frequente demontage voor onderhoud | TE of algemene voorwaarden | Draden ondersteunen snelle verwijdering en vervanging | Trillingen, draadbeschadiging, afdichtingsdiscipline |
| Service met kleine boring en hogere druk | ZW of BE | Socket weld is geschikt voor kleine maten; BE is geschikt voor gelaste systemen | Fit-up controle, consistentie van lasprocedures |
| Flexibele koppeling tussen verschillende verbindingsstijlen | PE | Het past bij stopcontacten, opsteekflenzen en adapters | Extra voorbereiding voor stomplassen; duidelijkheid van de afdichtingsmethode |
| Apparatuurkoppeling via een vastgeschroefde interface | VIJAND | Flens vereenvoudigt apparatuurverbindingen | Ruimte voor bouten, uitlijningscontrole |
Kies de rij die het dichtst bij uw systeemdoel ligt. Bevestig vervolgens de compatibiliteit. Fittingen, flenzen, koppelingen, apparatuursproeiers. Ze hebben allemaal een bijpassende interface nodig.
Plain End-pijp ziet er eenvoudig uit. Het is eenvoudig. Het komt ook overal voor. Als je pijp in bulk koopt, zie je PE op veel specificaties staan.
Een buis met normaal uiteinde heeft een uiteinde dat haaks op de buisas is gesneden. Geen schuine kant. Geen draden. Geen groef. Het is gereed voor algemeen winkelwerk en standaard veldaansluitingen.
Kopse kant: recht, snede van 90 graden
Geen speciale bewerking aan het uiteinde
Vaak de standaardoptie in catalogi
PE geeft u flexibiliteit. U kiest de verbindingsstijl op basis van het systeem. Het einde blijft duidelijk. De bijpassende delen doen de rest.
Een opsteekflens schuift over de buis. Vervolgens wordt het door lasnaden op zijn plaats vergrendeld. Het is geschikt voor veel algemene leidingtrajecten. Het zorgt er ook voor dat het uitlijnen eenvoudiger wordt tijdens het monteren.
Gebruikelijk bij winkelfabricage en veldkoppelingen
Maakt gebruik van hoeklassen rond het buisuiteinde
Werkt goed wanneer bemanningen snelle positionering willen
Socket-weld onderdelen accepteren het buisuiteinde in een socket. Het zit binnen. Vervolgens dicht een hoeklas de verbinding af. Deze aanpak komt veel voor in kleinere lijnen.
Compacte gewrichtsgeometrie
Goede controle op uitlijning in kleine maten
Vereist een schone plaatsing en een goede pasvorm
Soms hebben we bewegingstolerantie of een snelle montage nodig. Adapters helpen. Een veel voorkomende opstelling maakt gebruik van een flensadapter plus een afdichtingselement. Het kan beter omgaan met kleine afwijkingen en trillingen dan stijve verbindingen.
Handig bij renovatiewerkzaamheden en onderhoudszones
Vaak in de buurt van apparatuur, pompen, skid-koppelingen
PE komt in veel sectoren voor. Je ziet het vaak in kleinere diameters en algemene serviceleidingen. Teams vinden het leuk omdat het opties open houdt. Ze kunnen het lassen, flensen, aanpassen.
Algemene installatievoorzieningen
De bouwdiensten lopen
Winkelspoelen en veldpasstukken
Korte stukken die ter plaatse worden gesneden voor verbindingsstukken
PE-verbindingen zijn vaak gebaseerd op hoeklassen . Bemanningen gebruiken ze rond opsteekflenzen en socket-weld-onderdelen. Het houdt het gewricht eenvoudig en herhaalbaar.
| PE-koppeling | Typisch lastype | Waar de ploegen op focussen |
|---|---|---|
| Opsteekflens | Hoeklas | Haaksheid, uitlijning, lasgrootte |
| Socket-weld fitting/flens | Hoeklas | Insteekdiepte, spleetcontrole, schone oppervlakken |
Fit-up details zijn belangrijk. Veel werkplaatsen laten een kleine afstand open, vaak ongeveer 1/8 inch , voordat ze in mofverbindingen gaan lassen. Het helpt de thermische uitzetting tijdens het lassen te beheersen. Het vermindert ook de spanning op de bodem van de koker.
Ook voor PE bestaan er mechanische opties. Een praktijkvoorbeeld maakt gebruik van een flensadapter plus een rubberen ringafdichting. De adapter zorgt voor het vastgeschroefde vlak. De afdichting zorgt voor de dichtheid. Het is geschikt voor systemen die snellere servicetoegang nodig hebben.
Goed voor onderhoudsintensieve ruimtes
Handig als heet werk beperkt wordt
Handig in de buurt van apparatuuraansluitingen
| Voordelen | Nadelen |
|---|---|
| Eenvoudig, gebruikelijk, gemakkelijk te verkrijgen | Geen directe stomplasvoorbereiding |
| Flexibel, ondersteunt verschillende verbindingsstijlen | Gezamenlijke prestaties zijn afhankelijk van de gekozen paringshardware |
| Werkt goed bij werkplaatsfabricage en veldsneden | Een verkeerde afdichtingskeuze kan lekkages veroorzaken |
PE bestellen wanneer het ontwerp BE verwacht. Het dwingt tot extra eindvoorbereiding. Het vertraagt ook het schema.
Ervan uitgaande dat 'gewoon' betekent dat er geen specificatie nodig is. We hebben nog steeds de grootte, het schema, het materiaal en het eindtype per uiteinde nodig.
Gebruik van de verkeerde afdichtingsmethode. Sommige verbindingen hebben pakkingen nodig, andere hebben afdichtingsmiddel nodig, en sommige hebben lasintegriteit nodig.
Grenzen aan de wanddikte negeren. De keuzes voor socketlassen en flens veranderen naarmate het schema verandert.
Ja, dat kan. PE betekent gewoon dat het einde vierkant wordt gesneden. Als de klus een stuiklas nodig heeft, kan het buisuiteinde later worden afgeschuind. Winkels doen het vaker. Ze sneden de afschuining af zodat deze overeenkwam met de lasvoorbereidingsnorm die in het project werd gebruikt.
Als mensen 'serieuze leidingen' zeggen, bedoelen ze vaak gelaste leidingen. Afgeschuinde uiteinden maken deze lassen mogelijk. Ze veranderen twee buisuiteinden in een lasgroef die ingenieurs kunnen controleren.
Een afgeschuinde eindbuis heeft een schuine snede aan het uiteinde. Het is geen vierkante snede van 90 graden. De hoek creëert een groefvorm zodra twee uiteinden elkaar ontmoeten. Lasmetaal vult de groef. Het gewricht wordt sterk en permanent.
Kopse kant: schuin, voorbereid voor lassen
Hoofddoel: ondersteuning van een consistente stomplasverbinding
Gebruikelijk in industriële en zwaardere systemen
Hoek is belangrijk. Het regelt de toegang tot de lasboog. Het controleert ook het penetratie- en defectrisico. De meeste projecten houden zich aan een smalle hoekband vanwege de betrouwbaarheid.
| Geometrie-item | Typische waardeteams zien | waarom het ertoe doet |
|---|---|---|
| Afschuiningshoek | 30–37,5° | Brengt de lastoegang en het groefvolume in evenwicht |
| Gemeenschappelijk winkeldoel | 30° (+5° / −0°) | Standaardiseerbare voorbereiding voor herhaalbare montage |
| Wortelvlak (land) | ~1,6 mm (±0,8 mm) | Helpt doorbranden en penetratie onder controle te houden |
Mensen vragen zich ook af: 'Is 37,5° de standaard?' Veel specificaties beschouwen dit als een veelgebruikte internationale standaard. Sommige winkels hanteren nog steeds 30°-doelstellingen voor consistentie. Beide verschijnen in echte projecten. Uw WPS en pipingspecificatie bepalen het uiteindelijke gesprek.
Twee afgeschuinde uiteinden zijn naar elkaar gericht. Ze vormen een V-vormige groef. Laslagen vullen het, laag voor laag. De inbouwfase bepaalt voor een groot deel de uiteindelijke kwaliteit.
Fit-up gap: veel ploegen werken de 3 à 4 mm als praktisch uitgangspunt rond
Uitlijning:
Netheid:
De kloof is van belang omdat deze de penetratie beïnvloedt. Te krap, gebrek aan fusierisico. Te breed, de warmte-inbreng stijgt en de vervorming neemt toe.
U zult zien dat BE met andere woorden wordt beschreven. Ze verwijzen meestal naar hetzelfde concept.
Las einde
Stomplasuiteinde
BW-einde (gebruikelijke steno)
BE verschijnt wanneer gezamenlijke integriteit belangrijker is dan snelheid. Grotere diameters duwen teams vaak in de richting van stuiklassen. Hogedrukservice doet dat ook. Het ondersteunt ook een soepelere interne stroom voor veel processystemen.
Procesfabrieken en raffinaderijen
Hogedrukstoom en kritieke nutsvoorzieningen
Leidingen en headers met grote diameter
Prefab-spoelen die een consistente lasvoorbereiding vereisen
| Voordelen | Nadelen |
|---|---|
| Hoge gezamenlijke sterkte en betrouwbaarheid | Lasarbeid, inspectie-inspanning, langere installatietijd |
| Goede pasvorm voor hogere druk, grotere diameters | Vereist gekwalificeerde procedures en bekwame lassers |
| Ondersteunt gladde boringovergangen in veel systemen | Nauwkeurigheid van de voorbereiding is belangrijk; slechte voorbereiding leidt tot defecten |
BE ziet er eenvoudig uit. QA controleert nog steeds verschillende items. Het zorgt ervoor dat lassen herhaalbaar zijn voor ploegen en ploegendiensten.
Afschuiningshoek:
Wortelvlak:
Hi-lo (interne verkeerde uitlijning):
Eindhaaksheid en ovaliteit:
Oppervlakteconditie:
WPS-naleving:
Specificaties verwijzen vaak naar een erkende standaard voor de voorbereiding van laseinden. Een veel voorkomende is ASME B16.25 voor stomplaseinddetails. Het helpt leveranciers, winkels en inspecteurs op één lijn te brengen met dezelfde geometrieverwachtingen.
Voeg één eenvoudig diagram of foto toe. Het zorgt ervoor dat het concept snel klikt.
Toon een lasnekflens die aansluit op een afgeschuinde eindpijp
Label de schuine hoek, het wortelvlak en de pasopening
Markeer het stuiklasrupsprofiel na voltooiing
De uiteinden met schroefdraad voelen prettig aan. Dat zijn ze. Je schroeft onderdelen in elkaar, er is geen lasploeg nodig. Het betekent ook dat kleine details de verzegeling kunnen maken of verbreken.
Bij een pijp met schroefdraaduiteinde is de schroefdraad aan het uiteinde van de pijp afgesneden. Het past op een schroefdraadfitting, koppeling of klep. Eén zijde draagt de buitendraad. Het andere deel draagt de binnendraad. Ze spannen zich samen en vormen een verbinding.
Buitendraad: op het buisuiteinde of nippeluiteinde
Binnendraad: in een fitting, koppeling of kleppoort
Typische gebruikssituatie: snelle installatie, gemakkelijke verwijdering later
TE komt het meest voor in leidingen met een kleine diameter. Naarmate de diameter groter wordt, worden draden minder praktisch. Naarmate de druk stijgt, nemen lasverbindingen het vaak over. Veel teams beschouwen TE als een 'kleine lijn'-tool. Ze reserveren BE-stomplasverbindingen voor grotere, zwaardere systemen.
Kleine nutstakken en instrumentaansluitingen
Onderhoudszones die regelmatig moeten worden gedemonteerd
Tijdelijke aansluitingen en lage tot gemiddelde servicelijnen
Threads hebben standaarddefinities nodig. Zonder hen starten onderdelen misschien niet eens. Er verschijnen vaak twee labels in het veld.
NPT – een veel voorkomende taps toelopende pijpdraadvorm die in veel industriële systemen wordt gebruikt
ASME B1.1 - uniforme definities van inch-schroefdraad, algemene taal voor draadgeometrie
Mogelijk ziet u ASME B1.20.1 ook vermeld in de specificaties en leverancierscatalogi wanneer teams NPT-details noemen.
NPT-schroefdraden dichten af met behulp van een conus. Terwijl u vastdraait, drukken de draadflanken tegen elkaar. Het gewricht 'snijdt' in een strakkere pasvorm. Veel referenties beschrijven de tapsheid als 3/4-inch per voet . Het helpt verklaren waarom koppel het afdichtingsgedrag verandert.
Taper creëert interferentie als de verbinding strakker wordt
De afdichting verbetert naarmate de contactdruk toeneemt
Afdichtmiddel wordt nog vaak gebruikt om kleine lekpaden op te vullen
Thread talk klinkt technisch, maar het zijn basisvormen. Als de geometrie niet overeenkomt, kunnen onderdelen vastlopen, lekken of barsten. Deze termen komen voor in inspectie- en storingsbeoordelingen.
| Term | Duidelijke taal betekenis | Waarom het ertoe doet |
|---|---|---|
| Toonhoogte | Afstand tussen draden | Een verkeerde toonhoogte blokkeert de betrokkenheid |
| Draadhoek | V-vormige hoek van de draad | Mismatch ruïneert contact en afdichting |
| Diepte | Hoe 'lang' het draadprofiel is | Heeft invloed op de sterkte en het afdichtingsoppervlak |
| Kam / Wortel | Boven- en onderkant van de draad | Schade hier veroorzaakt lekkage en vreten |
| Grote/kleine diameter | Grootste en kleinste draaddiameters | Controleert pasvorm en interferentie |
| Steekdiameter | Functionele 'pasvorm'-diameter | Het meest cruciaal voor een correcte betrokkenheid |
De meeste schroefdraadverbindingen worden met de klok mee vastgedraaid. Dat is rechtsdraadgedrag. Linkse schroefdraad bestaat ook. Ze spannen de tegenovergestelde richting aan. Specificaties en normen bepalen het. Het voorkomt onbedoeld losraken in speciale gevallen.
Rechts: met de klok mee om vast te draaien, meest gebruikelijk
Links: tegen de klok in om vast te draaien, gebruikt voor nisbehoeften
| Voordelen | Nadelen |
|---|---|
| Snelle montage, geen lasploeg | Er bestaan lekpaden langs de schroefdraadhelix |
| Gemakkelijke demontage voor onderhoud | Gevoelig voor trillingen en herhaalde cycli |
| Eenvoudig gereedschap, gewone fittingen | Risico op schroefdraadbeschadiging tijdens installatie en verwijdering |
TE werkt het beste bij lagere druk en lagere temperaturen. Hogere belastingen kunnen de verbinding vervormen. Vervorming kan lekpaden openen. Het verkleint ook de veiligheidsmarge. Veel ontwerpen vermijden schroefdraadverbindingen in diensten waarbij giftige vloeistoffen betrokken zijn. Ze vermijden het ook bij ontvlambare toepassingen wanneer betere gewrichtstypes passen bij het risicoprofiel.
Gebruiksscenario's met lagere druk en lagere temperaturen passen het beste
Trillingen kunnen verbindingen losmaken en het risico op lekkage vergroten
Gevaarlijke vloeistoffen veroorzaken zelfs kleine lekkages
Draden kunnen gaan galmen. Ze kunnen grijpen. Het gebeurt wanneer metalen oppervlakken tijdens het vastdraaien onder druk en hitte wrijven. Roestvrij staal ziet het vaak. Zodra het begint, kan het gewricht vastlopen. Bij demontage kunnen de draden scheuren. Beschadigde draden verliezen kracht. Ze verliezen ook afdichtingsprestaties. Ook de corrosieweerstand kan afnemen, vooral als het oppervlak scheurt.
Het risico op vreten neemt toe tijdens droge montage en te hoog koppel
Herhaalde montagecycli verhogen de slijtage en schade
Vastgelopen gewrichten dwingen vaak tot vervanging, niet tot reparatie
We kunnen de risico's verminderen door gedisciplineerde montagegewoonten te gebruiken. Het is niet luxe. Het is consistent werk.
Reinig de schroefdraad vóór montage, verwijder gruis en metaalspanen
Gebruik het juiste afdichtmiddel dat geschikt is voor de toepassing en breng het gelijkmatig aan
Smeer waar nodig , verminder het risico op wrijving en vreten
Vermijd kruislingse draadsnijden , begin met de hand en houd de uitlijning recht
Stop met te veel aandraaien , gebruik gecontroleerd aandraaien
TE kan een goede keuze zijn als we de service realistisch houden en de installatie gecontroleerd.
Soms wint snelheid. Je hebt vandaag een systeem nodig, niet volgende week. Dankzij de gegroefde uiteinden kunnen teams snel bouwen en later sneller service verlenen.
A De gegroefde buis heeft een machinaal bewerkte ringgroef nabij het buisuiteinde. Eromheen zit een mechanische koppeling. In de koppeling zit een pakking. Wanneer u de bouten vastdraait, grijpt de koppeling de groef vast en drukt de pakking samen. Het resultaat: een afgedichte verbinding, geen laswerk nodig.
Groef: een nauwkeurig kanaal dat in de buis wordt gesneden of gerold
Koppeling: twee behuizingen klemmen om de groef
Pakking: dicht de verbinding af als de klem strakker wordt
| Onderdeel | Wat het doet | Wat u controleert |
|---|---|---|
| Groef | Biedt een mechanisch 'vergrendelpunt' | Groefafmetingen, eindtoestand |
| Koppelingsbehuizing | Grijpt de groef vast, houdt de uitlijning vast | Model, drukwaarde, staat van de bout |
| Pakking | Creëert het zegel | Materiaal, pasvorm, schade, servicecompatibiliteit |
Gegroefde systemen verschijnen op plaatsen die een snelle installatie en eenvoudig onderhoud vereisen. Je ziet ze veel bij het bouwen van mechanische kamers. Je ziet ze ook in brandbeveiligingsnetwerken.
HVACR-leidingen in commerciële gebouwen
Brandbestrijdings- en brandbeveiligingssystemen , sprinklerleidingen en aftakkingen
Retrofitprojecten, krappe shutdown-vensters
Faciliteiten waar bemanningen toekomstige veranderingen verwachten
| Voordelen | Nadelen |
|---|---|
| Snelle montage, geen heetwerkvergunningen | Vereist een compatibel groef- en koppelingssysteem |
| Gemakkelijke demontage voor onderhoud | Componentselectie stimuleert de prestaties |
| Goed voor gefaseerde installaties en herbewerking | Een onjuiste pakkingkeuze leidt tot lekkage |
| Vermindert veldlaswerkzaamheden | Groefkwaliteitscontrole wordt van cruciaal belang |
Grooved wint vaak wanneer de laswerkzaamheden te kort komen of wanneer de druk stijgt. Het wint ook bij retrofitwerkzaamheden. U kunt een gedeelte uitknippen en snel vervangen. U kunt ook vertragingen bij het afsluiten die verband houden met lassen, inspectie of nabewerking voorkomen.
Korte uitvalperioden, weekendsluitingen
Projecten in bewoonde gebouwen
Sites die heet werk beperken
Teams plannen frequente wijzigingen
Groefverbindingen zijn 'systeemverbindingen'. Alles moet bij elkaar passen. Als één stuk verkeerd is, faalt de verbinding. Daarom controleren we de compatibiliteit op drie fronten.
Groefspecificatie: juiste afmetingen en eindconditie voor het koppelingsontwerp
Koppelingsdrukwaarde:
Pakkingmateriaal:
| Selectiecontrole | Stel deze vraag | Waarom het ertoe doet |
|---|---|---|
| Groef | Is het gesneden of gerold volgens de juiste specificaties? | Een verkeerde geometrie vermindert de grip en leidt tot lekkage |
| Koppeling | Overschrijdt de beoordeling de ontwerpvoorwaarden? | Ondergewaardeerde onderdelen falen onder belasting |
| Pakking | Past het elastomeer bij de vloeistof en de warmte? | Verkeerd materiaal zwelt op, scheurt of lekt |
Gegroefde uiteinden zien er eenvoudig uit op papier. In het veld belonen ze teams die hen behandelen als een op elkaar afgestemd systeem, en niet als een mix-en-match-bak.
PE, BE, TE, gegroefde uiteinden zijn geschikt voor de meeste klussen. Dan gebeuren er echte projecten. We komen speciale eindtypes tegen die zijn gebouwd voor snelheid, service of specifieke systemen. Met deze opties kunt u een lijst met 'verschillende typen eindpijpen' invullen. Ze helpen u ook de specificaties te lezen zonder te raden.
| Eindtype | Afkorting | Kernidee | Waar teams het gebruiken | Waarom het bestaat |
|---|---|---|---|---|
| Met schroefdraad en gekoppeld | Algemene voorwaarden | Draadeind plus koppeling al geïnstalleerd | Distributie van nutsvoorzieningen, herhaalde installaties met een klein kaliber | Sneller veldwerk, minder losse onderdelen |
| Socket lasuiteinde | ZW | De pijp wordt in de mof gestoken en vervolgens in de hoek gelast | Hogedrukleidingen met kleine diameter | Sterke verbinding in krappe ruimtes |
| Bel einde | Klok | Het vergrote uiteinde accepteert een spie-uiteinde | Kunststof buis, water en riool | Snelle verbinding, minder fittingen |
| Flens één uiteinde | VIJAND | Flens gelast aan één uiteinde van de buis | Apparatuurbevestigingen, prefab spoelen, skids | Snelle boutverbindingen |
T&C betekent dat één uiteinde met schroefdraad wordt geleverd en dat een koppeling vooraf is bevestigd. Het vermindert veldstappen. Het zorgt er ook voor dat de montage consistenter blijft voor de bemanningen. Geen laswerk nodig. Het geeft u nog steeds demontage later, vergelijkbaar met standaard systemen met schroefdraad.
Betekenis: pijpuiteinde met schroefdraad, plus reeds gemonteerde koppeling
Waarom teams het gebruiken:
Waarom onderhoud het leuk vindt:
Je zult het vaak zien bij nutsdistributiewerkzaamheden. Gasdistributiesystemen komen veel voor. Bemanningen waarderen herhaalbare montage en snelle reparaties.
SW gebruikt een socket. De pijp glijdt erin. Vervolgens dicht een hoeklas de verbinding af. Het is geschikt voor werk met een klein kaliber waarbij teams een sterke lasverbinding willen. Het past ook in strakkere lay-outs waar de voorbereiding en uitlijning van stomplassen moeilijker wordt.
Wat het is:
Hoe het afdicht:
Typisch gebruik: met kleine diameter hogedrukleidingen
| SW check | Waar we naar op zoek zijn | Waarom het ertoe doet |
|---|---|---|
| Insteekdiepte | Goede plaatsing in stopcontact | Controleert de laskwaliteit en verbindingssterkte |
| Fit-up gap-oefening | Consistente afstand vóór het lassen | Helpt bij het beheersen van de warmte-uitzetting tijdens het lassen |
| Lasprofiel | Correcte filetgrootte en continuïteit | Vermindert lekrisico en vermoeidheidsproblemen |
Het beluiteinde betekent dat één pijpuiteinde vergroot wordt. Er schuift een ander buisuiteinde erin. Een pakking- of oplosmiddellasbenadering zorgt vaak voor afdichting, afhankelijk van het materiaalsysteem. Je ziet het veel bij kunststof leidingen. Water- en rioolnetwerken gebruiken het voor snelheid en eenvoudiger uitlijning.
Wat het is:
Veel voorkomende materialen:
Typische toepassingen:
Bell-end-systemen verminderen vaak het aantal fittingen. Minder fittingen kan minder lekpunten en snellere installatie betekenen.
FOE betekent dat aan één uiteinde al een flens is gelast. Het andere uiteinde blijft volgens de specificaties, vaak effen of afgeschuind. Het helpt bij de grenzen van apparatuur. Denk aan pompen, tanks, warmtewisselaars, verpakte skids. Bolt-up-verbindingen besparen tijd tijdens de definitieve verbinding. Ze ondersteunen ook een gemakkelijkere verwijdering later.
Wat het is:
Waar het verschijnt:
Waarom het helpt:
| FOE-planningsitem | Wat we bevestigen | Wat het voorkomt |
|---|---|---|
| Flenswaarde en vlak | Komt overeen met uitrustingsspecificatie | Misfit, lekken, herwerken |
| Opschroefspeling | Ruimte voor gereedschap en noppen | Installeer vertragingen in krappe gebieden |
| Oriëntatie van de spoel | Correcte uitlijning van de flensrotatie | Veldsneden en gedwongen compensaties |
Specificaties houden van afkortingen. Ze besparen ruimte. Ze veroorzaken ook dure fouten als we raden. Laten we de gebruikelijke afkortingen voor pijpuiteinden decoderen en een regelitem als een professional lezen.
| Afkorting | Betekenis | Wat het u vertelt | Typische verbinding |
|---|---|---|---|
| PE | Gewoon einde | Vierkant afgesneden uiteinde, geen voorbereiding | Socket weld, opsteekflens, adapters |
| PBE | Duidelijk beide uiteinden | Beide uiteinden zijn effen | Hetzelfde als PE, beide uiteinden |
| POE | Gewoon één uiteinde | Het ene uiteinde is duidelijk, het andere uiteinde verschilt | Spoel of tepel met gemengd uiteinde |
| ZIJN | Afgeschuind uiteinde | Eind voorbereid voor stomplassen | Stomplas |
| BBE | Beide uiteinden afgeschuind | Beide uiteinden afgeschuind | Stomplas, beide uiteinden |
| BOE | Afgeschuind één uiteinde | Eén uiteinde is afgeschuind, het andere uiteinde verschilt | Overgangsstuk, inbindbaar |
| TE | Met schroefdraad uiteinde | Uiteinde heeft schroefdraad | Schroefdraadfittingen, koppelingen, kleppen |
| TBE | Beide uiteinden van schroefdraad voorzien | Beide uiteinden voorzien van schroefdraad | Schroefdraadverbindingen, beide uiteinden |
| TEEN | Eén uiteinde met schroefdraad | Eén uiteinde is voorzien van schroefdraad, het andere uiteinde verschilt | Nippel met gemengd uiteinde, adapterspoel |
| Gegroefd | Gegroefd uiteinde | Bewerkte groef voor koppeling | Mechanische koppeling + pakking |
PE, BE, TE beschrijven een eindtype.
PBE, BBE, TBE beschrijven beide uiteinden.
POE, BOE, TOE beschrijven één uiteinde.
Dit deel is eenvoudig als je het patroon eenmaal ziet. De middelste letter geeft het eindtype aan. De 'B' of 'O' geeft aan hoeveel uiteinden het behalen.
| Patroon | betekent | hoe het te gebruiken |
|---|---|---|
| ___ZIJN | Met schroefdraad/gewoon/schuin + beide uiteinden | Gebruik wanneer beide uiteinden overeenkomen |
| ___OE | Met schroefdraad / gewoon / schuin + één uiteinde | Gebruik dit als de uiteinden verschillen, en roep ook het andere uiteinde |
Etiketten aan één kant hebben extra details nodig. Als er TOE staat, moeten we nog steeds de andere kant weten. Het mag duidelijk zijn. Het kan afgeschuind zijn. Het kan een flens zijn.
Verloopstukken en speciale nippels creëren een nieuw probleem. Eén uiteinde heeft een grotere diameter. Het andere uiteinde heeft een kleinere diameter. Specificaties hebben een manier nodig om te zeggen welk uiteinde de afschuining of de schroefdraad krijgt. Daarom gebruiken we de afkortingen 'groot uiteinde' en 'klein uiteinde'.
| Afkorting | Betekenis | Waar het verschijnt | Waarom het bestaat |
|---|---|---|---|
| BLE | Afgeschuind groot uiteinde | Verloopstukken, speciale overgangsstukken | De schuine kant gaat aan de kant met de grotere diameter |
| BSE | Schuin klein uiteinde | Verloopstukken, speciale overgangsstukken | De schuine kant gaat aan de kant met de kleinere diameter |
| TLE | Draad groot uiteinde | Reduceernippels, schroefdraadovergangen | De draden gaan aan de kant met de grotere diameter |
| TSE | Draad klein uiteinde | Reduceernippels, schroefdraadovergangen | De draden gaan aan de kant met de kleinere diameter |
Deze afkortingen voorkomen verwarring tijdens de fabricage. Ze voorkomen ook verkeerde bewerking, vooral bij korte onderdelen.
Specificaties variëren per bedrijf. De kernstructuur blijft consistent. We noemen maat, wandserie, eindconditie en vervolgens normen. Houd het leesbaar. Houd het eenduidig.
NPS 4 Sch 40, BBE, ASME B16.25
NPS 1 Sch 80, TBE, NPT
NPS 6 Sch 10, gegroefd uiteinde, systeem met koppelingsspecificatie
Wilt u een veiliger 'mixed-end'-formaat? Gebruik twee eindgesprekken op één lijn. Het neemt giswerk weg.
NPS 2 Sch 40, Einde A: BE, Einde B: PE
NPS 1-1/2 Sch 80, Einde A: TE, Einde B: BE
Zodra u de afkortingen op deze manier leest, kunt u snel hiaten in de bestelling opmerken. Het zorgt ervoor dat de installatie soepel verloopt. Het zorgt ervoor dat rendementen zeldzaam blijven.
Normen houden iedereen op één lijn. Ontwerpers, leveranciers, laswerkplaatsen, inspecteurs. Zonder hen verandert 'BE' of 'NPT' in argumenten, vertragingen en rendementen. We gebruiken standaarden zodat onderdelen passen en verbindingen presteren zoals gepland.
Stomplasuiteinden hebben een gecontroleerde geometrie nodig. Hoek, wortelvlak, eindprofiel. Een veelgebruikte referentie voor dit werk is ASME B16.25 . Het geeft een gedeelde basislijn voor hoe stompe uiteinden eruit moeten zien.
Geldt het meest voor BE/BW eindvoorbereiding
Helpt leveranciers consistente afschuiningen te bewerken
Helpt inspecteurs de geometrie te verifiëren, niet te raden.
| Als je ziet... | Standaard doet er meestal toe | wat het controleert |
|---|---|---|
| BE/BW eindigt | ASME B16.25 | Verwachtingen van de stomplaseindgeometrie |
| Laseindfittingen en flensverbindingen | Projectleidingspecificaties + lasprocedures | Inbouwregels, acceptatie van inspectie |
Draden zien er eenvoudig uit. Ze zijn niet vergevingsgezind. Draadvorm, hoek, spoed, tolerantie. Als één onderdeel afwijkt, bindt het of gaat het lekken. Normen definiëren de draadtaal, zodat onderdelen correct passen.
ASME B1.1 omvat uniforme inch-schroefdraaddefinities die in veel industriële producten worden gebruikt.
NPT komt vaak voor in leidingspecificaties. Teams verwijzen er vaak naar met behulp van ASME B1.20.1- context in catalogi en aanbestedingsdocumenten.
| Onderwerpbijschrift | Wat u moet verifiëren | Waarom het ertoe doet |
|---|---|---|
| 'TBE, NPT' | Draadstandaard, conische vorm, maatacceptatie | Voorkomt mismatch, cross-threading en lekkage |
| Alleen 'TE'. | Draadtype gespecificeerd of impliciet | Alleen 'TE' kan een standaardmismatch verbergen |
Inkooptip: behandel 'NPT' niet als een nonchalant label. Zorg ervoor dat leveranciers de vereiste norm en inspectiemethode kennen. Het vermijdt fouten in de veldaanpassing.
Aankoopfouten beginnen vaak hier. Mensen schrijven de maat. Ze slaan wanddikte over. Dan komen de fittingen niet overeen, zijn de lasvoorbereidingen gewijzigd en sluit de schroefdraad slecht aan. Het wordt herwerken.
Gebruik NPS + Schema samen. NPS geeft het naamgevingssysteem voor de nominale maat weer. Schema geeft de wanddikteserie. Ze werken als een paar. Als we er maar één specificeren, raadt iemand de andere.
NPS beïnvloedt de pasvorm van veel componenten
Het schema heeft invloed op de sterkte, het gewicht, de haalbaarheid van de lasvoorbereiding en de draadaangrijping
Keuzes voor de eindvoorbereiding veranderen naarmate de wanddikte verandert
| Spec-element | Voorbeeld | Wat het voorkomt |
|---|---|---|
| Afmeting + wandserie | NPS 4Sch40 | Verkeerde wanddikte, verkeerde pasvorm |
| Duidelijkheid van het eindtype | BBE of TBE | Verkeerde eindbewerking, verkeerde fittingen |
| Standaard toelichting | ASME B16.25 of NPT volgens relevante norm | Geometriedrift, draadincompatibiliteit |
Wanneer we NPS, Schedule, eindtype en de juiste standaardreferentie combineren, verzenden leveranciers het juiste artikel. Bemanningen installeren het zonder te improviseren.
Het kiezen van een pijpuiteinde voelt als een kleine beslissing. Vervolgens begint de installatie. Als het fout gaat, pauzeert de bemanning, worden onderdelen opnieuw besteld en komen er lekken aan het licht. Met een eenvoudig selectieproces kunnen we dit vermijden.
Begin hier. Als we deze vragen beantwoorden, wordt het eindtype meestal duidelijk.
Druk en temperatuur: hogere waarden duwen ons richting lasverbindingen en strengere normen
Gevarenniveau:
Trillingen en fietsen:
Corrosieomgeving:
Installatiebeperkingen:
Onderhoudsstrategie:
Arbeids- en planningsrisico:
| Projectrealiteit | Waar het de voorkeur aan geeft | Waarom het gebeurt |
|---|---|---|
| Hoge druk, service met hoge gevolgen | Gelaste uiteinden (BE, soms SW) | Gezamenlijke integriteit wordt prioriteit |
| Bezet gebouw, geen warm werk | Gegroefde of schroefdraadoplossingen | Vergunningen en veiligheidsregels beperken het lassen |
| Frequente kleppenwissels, instrumentwisselingen | TE of algemene voorwaarden | De demontagesnelheid is belangrijker dan duurzaamheid |
| Korte uitvalperiode, retrofitwerkzaamheden | Gegroefd | Mechanische koppeling vermindert de installatietijd |
Gebruik dit als u snel antwoord nodig heeft. Kies de vereiste die het dichtst bij uw functie ligt. Bevestig vervolgens de compatibiliteit in de specificatie.
| Vereiste | Best passende buisuiteinde | Waarom past Veel | voorkomende watchouts |
|---|---|---|---|
| Permanente hogedrukverbinding | ZIJN | Stomplasverbindingen zorgen voor sterke verbindingen met een lange levensduur | Lassen QA-belasting, aanpassingsdiscipline, inspectietijd |
| Toegang voor demontage en onderhoud | TE of algemene voorwaarden | Draden ondersteunen snelle verwijdering en vervanging | Trillingsgevoeligheid, schroefdraadbeschadiging, afdichtingscontrole |
| Snelle veldmontage, minimale stilstand | Gegroefd | Koppelingen kunnen snel worden geïnstalleerd en zijn gemakkelijk na te werken | Match groefspecificaties, koppelwaarde, pakkingkeuze |
| Service met kleine boring en hogere druk | ZW | Socket weld is geschikt voor kleine maten en compacte geometrie | Invoegoefening, lasprofielcontrole, behoeften op het gebied van heet werk |
Als u Grooved kiest , behandel het dan als een op elkaar afgestemd systeem. Groef, koppeling, pakking allemaal uitgelijnd.
Als u voor TE kiest , houd de service dan realistisch. Lagere druk, lagere temperatuur past het beste.
Als u voor BE kiest , plan dan de inspectiecapaciteit. Het heeft invloed op de planning.
Vuistregels helpen als informatie onvolledig is. Ze zijn geen vervanging voor een ontwerpspecificatie. Toch houden ze je de meeste dagen uit de problemen.
Draadeinden hebben de neiging om met een kleine boring te werken. Naarmate de grootte groter wordt, worden de draden moeilijker af te dichten en te hanteren.
BE komt vaker voor naarmate de druk stijgt. Gelaste verbindingen schalen beter voor een hoge integriteitsservice.
Grooved wint op snelheid. Het schijnt tijdens retrofits, uitval en tekorten aan arbeidskrachten.
Uitzonderingen verschijnen snel.
Beperkingen bij heet werk kunnen zelfs middelzware leidingen in de richting van gegroefde koppelingen duwen.
Gebieden met veel trillingen kunnen u van TE wegduwen, zelfs bij kleine afmetingen.
Onderhoudsstrategie kan alles overschrijven. Als ze wekelijks onderdelen moeten wisselen, hebben ze onderhoudbare verbindingen nodig.
| Branche/omgeving | Veelvoorkomende eindtypes | Waarom teams daar naar toe leunen | Wat u nog een keer moet controleren |
|---|---|---|---|
| Brandbeveiligingssystemen | Gegroefd | Snelle installatie, eenvoudige aanpassing, gemeenschappelijke koppelingsecosystemen | Koppelingswaarde, compatibiliteit met pakkingen |
| Olie- en gas-/procesinstallaties | ZIJN | Gezamenlijke integriteit, betrouwbaarheid op lange termijn, hogere druk | WPS-conformiteit, consistentie van de voorbereiding van de afschuining |
| Onderhoudszones voor faciliteiten | TE / Algemene voorwaarden | Onderhoudsgemak, snelle vervanging, minimale specialistische arbeid | Toelichting op schroefdraadtype, praktijk met afdichtmiddelen, blootstelling aan trillingen |
| HVAC mechanische kamers | Gegroefd | Retrofitvriendelijk, snelle uitschakelwerkzaamheden, beperkt warmwerk | Groefspecificatie, uitlijning, pakkingkeuze |
De meeste fouten in het buisuiteinde zien er op papier klein uit. Toen gingen ze het veld op. Bemanningen stoppen, inspecteurs signaleren problemen, planningen glijden. Deze valkuilen komen keer op keer voor, zelfs bij ervaren teams.
Het klassieke probleem: het type buisuiteinde komt niet overeen met de bijpassende hardware. Het klinkt eenvoudig. Het gebeurt nog steeds, vaak tijdens spoedbestellingen of last-minute vervangingen.
De buis wordt PE geleverd , de fittingen worden stomplas geleverd alleen
Pijp arriveert BE , flenzen arriveren slip-on , bemanning moet improviseren
De buis wordt gegroefd geleverd , de koppelingen zijn geselecteerd op een andere groefstijl of classificatie
Pijp arriveert TE , kleppoorten gebruiken een andere draadvorm of maat
| Mismatch-scenario | Wat gebeurt er in het veld | Wat we doen om dit te voorkomen |
|---|---|---|
| PE-buis besteld voor een stomplasontwerp | Extra voorbereiding van de afschuining, nabewerking, planningsslip | Roep BE/BBE op waar stuiklassen vereist is |
| Gegroefde buis, verkeerd koppelingsecosysteem | Koppeling past niet, pakking knelt, lekt | Specificeer groefspecificatie + koppelwaarde + pakkingmateriaal |
| TE-buis, standaard niet-overeenkomende schroefdraad | Cross-threading, binding, lekpaden | Vermeld NPT of een ander draadtype expliciet |
Een simpele gewoonte helpt. Controleer de uiteinden en bijpassende delen altijd op één scherm. Pijp, fitting, flens, klep, koppeling. Als één item verschilt, verandert het gewricht.
Grootte alleen is niet genoeg. Wanddikte verandert alles. Het beïnvloedt de geometrie van de lasvoorbereiding, het aanpassingsgedrag en zelfs welk verbindingstype praktisch blijft.
Dunne wanden kunnen tijdens het lassen vervormen, vooral bij lange runs
Bij dikke wanden kunnen andere voorbereidingen voor de afschuining en meer laspassages nodig zijn
De draadaangrijping verandert naarmate de wanddikte verandert
Socket-weld fit-up voelt anders aan in verschillende schema's
Met één regel vermijden we deze valkuil. Geef altijd NPS + Schema op . Het zorgt ervoor dat inkoop en fabricage op één lijn blijven. Het voorkomt ook 'ziet er goed uit'-aannames ter plaatse.
'Threaded' is niet iets universeels. Er bestaan verschillende normen. Draadgeometrie is belangrijk. Taper is belangrijk. Als onderdelen niet dezelfde standaard hebben, worden ze niet correct gemonteerd.
De ene leverancier verzendt een tapse draad, een andere leverancier een rechte draad
De steek verschilt, onderdelen binden, installateurs forceren het, draden strippen
Afdichting hangt af van conisch contact plus kitpraktijk, geen magie.
| Valkuil van schroefdraad | Typisch symptoom | Oplossing in de specificatie |
|---|---|---|
| Draadtype ontbreekt | Onderdelen passen 'bijna' en stoppen dan | Geef de schroefdraadvorm op, bijvoorbeeld NPT |
| Afdichtingsaanpak onduidelijk | Langzaam huilt of onmiddellijk lekt | Definieer de afdichtings- of pakkingpraktijk per systeem |
| Herhaalde montage, geen anti-vretpraktijk | Vastlopen, gescheurde draden, schroot | Definieer de montageprocedure, smering en koppeldiscipline |
Houd ook rekening met het servicerisico. Draden zijn geschikt voor gebruik bij lagere druk en lagere temperaturen. Gevaarlijke vloeistoffen kunnen de gevolgen van kleine lekkages vergroten. Het verandert het juiste antwoord.
Ontbrekende toelichtingen bij de eindafwerking zorgen voor stille fouten. Inkoop vult het gat met behulp van standaardinstellingen. De fabricage volgt wat ze hebben gekregen. Veldploegen ontdekken de mismatch tijdens het fit-up.
MTO vermeldt alleen 'pijp', geen eindtype per uiteinde
PO vermeldt 'threaded' maar geen standaard, er tellen geen uiteinden mee
Isometrisch toont een lassymbool, maar de stuklijst noemt de pijp gewoon
Gebruik een herhaalbaar formaat. Het houdt elk document consistent.
| Document | Minimale eindinformatie die moet worden opgenomen | Voorbeeld |
|---|---|---|
| MTD/BOM | Eindtype per uiteinde, maat, planning | NPS 4 Sch 40, BBE |
| PO | Eindtype, standaardreferentie waar nodig | NPS 1 Sch 80, TBE, NPT |
| Isometrisch | Match lassymbolen en eindtypes | Stomplasverbinding getoond → buisuiteinden genaamd BE |
Als de uiteinden verschillen, bel dan beide uiteinden. Afkortingen voor 'Eén uiteinde' helpen, maar het andere uiteinde moet nog steeds worden gedefinieerd. Einde A, Einde B-labeling neemt verwarring snel weg.
Specificaties zouden één taak moeten vervullen. Verwijder het raden. Als we de typen pijpuiteinden duidelijk beschrijven, wordt bij aankoop het juiste onderdeel gekocht, wordt het door de fabricage correct voorbereid en installeert het veldpersoneel het zonder nabewerking.
Gebruik dit als uw basislijn. Het is geschikt voor inkooporders, stuklijsten en isometrische toelichtingen. Houd het consistent in alle documenten.
[Item] Buis, NPS [__], Sch [__], Materiaal/kwaliteit [__], Standaard(en) [__], Eind A [__], Eind B [__], Lengte [__] (SRL/DRL of exact), Aantal [__], Testen/QA [__] (indien nodig), Markering/Traceerbaarheid [__]
NPS + Schema: maatlabel plus wandserie, voorkomt montageverrassingen
Materiaal/kwaliteit:
Standaard(en):
Einde A / Einde B:
Lengte:
Testen/QA:
| Veld | Waarom het ertoe doet | Veelvoorkomende mislukking als deze ontbreekt |
|---|---|---|
| NPS + Schema | Definieert pasvorm en wanddikte | Verkeerde muur, verkeerde lasvoorbereiding, slechte draadaangrijping |
| Einde A / Einde B | Definieert de eindafwerking per zijde | Verkeerde eindbewerking, verkeerde fittingen besteld |
| Standaard referentie | Stemt de geometrie en inspectie van de leverancier op elkaar af | Afschuiningsdrift, draadmismatch, afgewezen leveringen |
Deze voorbeelden blijven met opzet kort. Ze laten structuur zien. U kunt ze in een inkooporderregelitem of een stuklijstrij plaatsen.
| Eindtype | Kopieerklaar voorbeeld | Notities die teams gewoonlijk toevoegen |
|---|---|---|
| PE (gewoon uiteinde) | Buis, NPS 2, Sch 40, ASTM/kwaliteit [__], uiteinde A: PE, uiteinde B: PE, aantal [__] |
Lengte per spoelplan, coating/voering indien nodig |
| BE / BBE (afgeschuind uiteinde) | Buis, NPS 6, Sch 40, ASTM/kwaliteit [__], uiteinde A: BE, uiteinde B: BE, ASME B16.25, aantal [__] |
BDE-niveau, WPS-referentie in projectspecificatie |
| TE / TBE (schroefdraaduiteinde) | Buis, NPS 1, Sch 80, ASTM/kwaliteit [__], uiteinde A: TE, uiteinde B: TE, schroefdraad: NPT, aantal [__] |
Acceptatie van draaddikte, praktijk van afdichtingen per specificatie |
| Gegroefd | Buis, NPS 4, Sch 10, ASTM/kwaliteit [__], uiteinde A: gegroefd, uiteinde B: gegroefd, systeem met koppelingsspecificatie [__], aantal [__] |
Groefspecificatie, pakkingmateriaal, koppelingsmodel/waarde |
| Algemene voorwaarden (met schroefdraad en gekoppeld) | Buis, NPS 2, Sch 40, ASTM/kwaliteit [__], uiteinde A: T&C, uiteinde B: T&C, schroefdraad: NPT, aantal [__] |
Koppelingstype en fabrikant, montageprocedure |
| SW (socketlas) | Buis, NPS 1, Sch 80, ASTM/kwaliteit [__], Uiteinde A: PE (voor SW-passing), Uiteinde B: PE (voor SW-passing), Verbinding: Socket weld per projectspecificatie, Aantal [__] |
Specificaties moflasfittingen, afstandspraktijk volgens WPS |
| Bel einde | Buis, maat [__], klasse/serie [__], materiaal [PVC/kunststof __], uiteinde A: bel, uiteinde B: spie/normaal, afdichtingssysteem [pakking/oplosmiddel __], aantal [__] |
Pijpserie, type pakking, installatienorm |
| FOE (flens één uiteinde) | Pijpspoel, NPS 3, Sch 40, ASTM/kwaliteit [__], uiteinde A: FOE (flensclassificatie/vlak __), uiteinde B: BE of PE [__], aantal [__] |
Flenswaarde, gezichtstype, materiaal van bout/bout indien gebundeld |
Gemengde uiteinden komen vaak voor. Gebruik expliciete End A / End B-taal. Het vermijdt verwarring over het ene uiteinde. Het versnelt ook de ontvangst van inspecties.
Buis, NPS 2, Sch 40, materiaal/kwaliteit [__], uiteinde A: TE (NPT), uiteinde B: BE (ASME B16.25), lengte [__], aantal [__]
Door inspectie te ontvangen, worden de dure fouten vroegtijdig opgemerkt. Het beschermt ook het installatieschema. Gebruik een snelle checklist. Houd het consistent.
Verificatie van eindafwerking:
Afschuiningsgeometrie:
Draadkwaliteit:
Groefintegriteit:
Markeringen:
Aantal en lengtes:
| Wat u vindt. | Wat het gewoonlijk betekent. | Wat u vervolgens doet |
|---|---|---|
| Eindtype komt niet overeen | Besteltekort of vervanging van leverancier | Houd materiaal vast, vraag om verwijdering vóór fabricage |
| Beschadigde afschuining of schroefdraad | Behandelings- of transportprobleem | Scheid stukken, documenteer, reparatieplan of vervanging |
| Ontbrekende markeringen | Traceerbaarheidsrisico | Escaleer naar QA, bevestig het certificaatpakket |
Als je het specificatiesjabloon en de inspectiechecklist standaardiseert, stoppen mensen met improviseren. Het houdt de systeemopbouw voorspelbaar.
Echte leidingen blijven zelden 'aan beide kanten hetzelfde uiteinde'. Eén kant sluit aan op de apparatuur. De andere kant sluit aan op een lijnloop. Verschillende hardware, verschillende eindbehoeften. Gemengde eindtypen lossen dat probleem op.
Om praktische redenen verschijnen er gemengde uiteinden. Ze laten één pijpstuk twee verbindingsstijlen overbruggen. Het bespaart adapters. Het vermindert het maaien op het veld. Bovendien houdt het prefabspoelen schoner.
Sitekoppelingen:
Overgangen:
Prefab-beperkingen:
Onderhoudsstrategie:
| Situatie | Veel voorkomende gemengde keuze | Waarom teams ervoor kiezen |
|---|---|---|
| Nieuwe lasleiding die aansluit op een oudere klep met schroefdraad | Einde A: TE, Einde B: BE | Geen extra adapters, minder lekpunten |
| Retrofit van een mechanische ruimte tijdens een korte stilstand | Einde A: Gegroefd, Einde B: Gegroefd of BE | Snelle montage, eenvoudig nabewerken |
| Apparatuur mondstukaansluiting plus veldlas | Einde A: VIJAND, Einde B: BE | Snelle bevestiging aan apparatuur, sterke las tijdens lijnloop |
Gemengde doelen mislukken als labels vaag worden. 'Threaded' alleen is niet voldoende. Afkortingen voor 'Eén uiteinde' helpen, maar het andere uiteinde moet nog steeds worden gedefinieerd. De schoonste benadering maakt gebruik van Einde A en Einde B. Als u de voorkeur geeft aan afkortingen, gebruik dan de één-eindlogica correct.
TBE = beide uiteinden voorzien van schroefdraad. Het betekent dat beide uiteinden draden krijgen.
TOE = één uiteinde met schroefdraad. Het betekent dat slechts één uiteinde schroefdraad krijgt.
BBE = beide uiteinden afgeschuind. Het betekent dat beide uiteinden afschuiningen krijgen.
BOE = één uiteinde afgeschuind. Het betekent dat slechts één uiteinde een afschuining krijgt.
PBE = beide uiteinden effen. POE = duidelijk één uiteinde.
Hier is de val. 'TOE' vertelt u niet het andere eindtype. Er staat alleen dat één uiteinde van schroefdraad is voorzien. We moeten nog steeds het tweede einde oproepen.
| Wat iemand schrijft | Wat het feitelijk betekent | Risico | Beter label |
|---|---|---|---|
| 'TEEN tepel' | Eén uiteinde voorzien van schroefdraad, ander uiteinde onbekend | Verkoper raadt het, verkeerde eindvoorbereiding arriveert | Einde A: TE (NPT), Einde B: BE (ASME B16.25) |
| 'TBE tepel' | Beide uiteinden voorzien van schroefdraad | Laag risico, als de draadstandaard ontbreekt | TBE, schroefdraad: NPT |
| 'BOE-spoel' | Eén uiteinde afgeschuind, ander uiteinde onbekend | Winkelvoorbereidingen verkeerd tweede einde | Einde A: BE, Einde B: PE |
NPS 2 Sch 40, Einde A: TE (NPT), Einde B: BE (ASME B16.25), Lengte 6 in
NPS 1 Sch 80, TBE, Schroefdraad: NPT, Lengte 4 inch
NPS 4 Sch 40, Einde A: Gegroefd, Einde B: BE, Koppelingsbestendig systeem, Lengte per spoel
Etiketteringsdiscipline bespaart geld. Het zorgt ervoor dat verkopers niet kunnen raden. Het zorgt ervoor dat bemanningen de punten in het veld niet opnieuw kunnen voorbereiden.
De meest voorkomende typen buisuiteinden zijn het gladde uiteinde (PE), het afgeschuinde uiteinde (BE/BW), het schroefdraaduiteinde (TE) en het gegroefde uiteinde. PE is vierkant gesneden. BE is schuin voor stuiklassen. TE gebruikt schroefdraad voor verwijderbare verbindingen. Gegroefde uiteinden maken gebruik van een machinaal bewerkte groef plus een koppeling en pakking voor snelle mechanische montage. Mogelijk ziet u ook speciale uiteinden zoals Threaded & Coupled (T&C), Socket Weld (SW), Bell End en Flange One End (FOE).
Ze beschrijven meestal dezelfde praktische bedoeling. 'Afgeschuind uiteinde' richt zich op de voorbereiding van het uiteinde van de buis, een schuine snede. 'Stomplasuiteinde' richt zich op de verbindingsmethode, een stomplas tussen twee uitgelijnde uiteinden of een uiteinde en een fitting. In de specificaties impliceert BE vaak een lasuiteinde dat geschikt is voor stomplassen. Als u 'stomplasuiteinde' ziet, controleer dan de afschuiningsnorm en de lasprocedure die in uw project zijn gebruikt.
Veel projecten gebruiken een afschuiningshoek in het bereik van 30–37,5°. Winkels richten zich vaak op ongeveer 30° met een tolerantie van bijvoorbeeld +5°/−0° voor herhaalbaarheid, plus een klein wortelvlak (land) van dichtbij 1,6 mm (±0,8 mm). Sommige specificaties beschouwen 37,5° als een veelgebruikte standaard. Het beste antwoord is: volg de leidingspecificaties van het project en de lasprocedurevereisten en pas vervolgens de inspectiecriteria toe.
Ja. 'Vlak uiteinde' betekent dat de buis vierkant wordt afgesneden, zonder schuine kant en zonder schroefdraad. Als u een stomplasverbinding nodig heeft, kan het uiteinde vóór het lassen verder worden voorbereid tot een afschuining. Veel winkels doen dit tijdens de fabricage van spoelen of tijdens de veldvoorbereiding. De sleutel is consistentie: de geometrie van de afschuining moet overeenkomen met de projectstandaard en de lasprocedure. Als het ontwerp BE verwacht, vermindert het vooraf bestellen van BE gewoonlijk het herwerk en de vertragingen.
Kies TE als u een snelle montage en eenvoudige demontage wilt, meestal in kleine tot middelzware servicelijnen met kleine diameter. Kies SW als u een sterkere lasverbinding in kleine maten nodig heeft, vaak voor hogere drukdiensten. TE vermijdt lassen, maar kan lekken als gevolg van trillingen of slechte afdichtingspraktijken. SW vereist las- en aanpassingsdiscipline, maar levert een robuuste verbinding op. Uw servicevoorwaarden, onderhoudsplan en regels voor hot-work op locatie moeten de keuze bepalen.
Deze afkortingen vertellen het eindtype en hoeveel uiteinden het krijgen. BBE = Beide uiteinden afgeschuind. PBE = beide uiteinden gewoon. TBE = Beide uiteinden voorzien van schroefdraad. BOE = Eén uiteinde afgeschuind. POE = Gewoon één uiteinde. TOE = Eén uiteinde met schroefdraad. Bij 'Eén uiteinde'-codes moet u nog steeds het andere eindtype definiëren. Voor de duidelijkheid labelen veel teams Eind A en Eind B rechtstreeks, vooral voor nippels met gemengd uiteinde en overgangsspoelen.
Gegroefde uiteinden zijn een gebruikelijke keuze voor brandbeveiliging, omdat ze een snelle installatie en eenvoudige aanpassingen mogelijk maken. De groef werkt met mechanische koppelingen en pakkingen, zodat het team tijdens onderhoud of retrofits snel secties kan monteren en demonteren. Het helpt ook in gebouwen waar beperkingen op het gebied van heet werk het lassen vertragen. Toch hangt het 'beste' resultaat af van het systeemontwerp, de drukwaarde, de koppelingskeuze en het pakkingmateriaal dat geschikt is voor de gebruiksomgeving.
Schroefdraadverbindingen hebben inherente lekpaden langs het schroefdraadprofiel. Onder spanning, trillingen of vervorming kunnen deze paden opengaan en lekkage veroorzaken. Bij giftige of ontvlambare vloeistoffen kan zelfs een klein lek een ernstig veiligheidsrisico vormen. Veel ontwerpen vermijden TE bij gebruik met hogere gevolgen en geven de voorkeur aan lasverbindingen of mechanische systemen met gedefinieerde waarden en afdichtingsmethoden. Als er schroefdraad wordt gebruikt, zijn strikte controles op de schroefdraadstandaard, de montagepraktijk en de afdichtingsmaterialen vereist.
Vreten ontstaat wanneer metalen oppervlakken tijdens het aandraaien microscopisch wrijven en lassen en vervolgens scheuren. Roestvrij staal kan er gevoelig voor zijn. Vastlopen kan de verbinding blokkeren, de schroefdraad beschadigen en de corrosieweerstand of de hygiënische prestaties verminderen. Verminder het risico door gebruik te maken van schone schroefdraden, goede smering waar nodig en correcte afdichtingspraktijken. Begin de draad met de hand om kruisdraad te voorkomen. Vermijd te hoog koppel. Gebruik compatibele materialen en gecontroleerde montageprocedures. Consistentie is belangrijker dan brute kracht.
SRL en DRL beschrijven typische molenbuislengtes die worden gebruikt bij bestellingen en logistiek. SRL (Single Random Length) valt gewoonlijk rond de 16–22 ft (ongeveer 4,9–6,7 m). DRL (Double Random Length) valt gewoonlijk rond de 35-45 ft (ongeveer 10,7-13,7 m). DRL kan het aantal veldverbindingen tijdens lange runs verminderen, maar het kan moeilijker zijn om te transporteren, op te stellen en te hanteren. De beperkingen van uw locatie en het installatieplan moeten als leidraad dienen voor de keuze.
Geef minimaal NPS en schema, materiaal/kwaliteit, eindafwerking voor elk uiteinde, toepasselijke normen, hoeveelheid en lengtevereisten op. NPS labelt het maatsysteem. Het schema stelt de wanddikte in, die de sterkte, de haalbaarheid van de lasvoorbereiding en de schroefdraadaangrijping beïnvloedt. Voeg afschuiningsstandaard toe voor BE, draadtype voor TE (bijv. NPT) en koppelingssysteemdetails voor gegroefde uiteinden. Neem indien nodig QA-behoeften op, zoals inspectieniveau, draadmeting of traceerbaarheidsmarkeringen.
De typen buisuiteinden bepalen hoe een systeem aansluit, afdicht en in de loop van de tijd betrouwbaar blijft. Plain End (PE) is geschikt voor flexibele koppelingen, vaak in algemene servicelijnen. Beveled End (BE/BW) ondersteunt stomplassen en past op permanente, zeer betrouwbare verbindingen. Threaded End (TE) helpt bij lijnen met een kleine boring waar snelle verwijdering belangrijk is. Gegroefde uiteinden versnellen de installatie en vereenvoudigen het onderhoud, gebruikelijk in HVAC en brandbeveiliging. Specialiteitsdoelen zoals T&C, SW, bell end en FOE vervullen de transitiebehoeften in de echte wereld.
Zet deze kennis om in een herhaalbaar proces waarop uw team kan vertrouwen. Creëer een eenvoudige selectiematrix op basis van druk, temperatuur, risiconiveau, trillingen en onderhoudsbehoeften. Standaardiseer inkooporder- en stuklijstsjablonen, met behulp van End A- en End B-bijschriften voor de duidelijkheid. Specificeer altijd NPS plus schema, materiaalkwaliteit en relevante normen. Voeg ontvangstcontroles toe voor afschuiningen, schroefdraad, groeven en markeringen. Deze stappen verminderen het aantal herbewerkingen, versnellen de installatie en beschermen de veiligheidsmarges.
