Bagaimana Cara Kerja Flensa?

Flensa memainkan peran penting dalam menghubungkan pipa dan peralatan di banyak industri. Namun pernahkah Anda bertanya-tanya bagaimana cara kerjanya? Dalam artikel ini, kami akan menjelaskan fungsi flensa, mulai dari komponen intinya hingga cara membuat segel yang andal dan anti bocor. Anda juga akan belajar tentang penerapannya dan mengapa hal tersebut penting dalam sistem saluran pipa.



Bagaimana Cara Kerja Flensa?

Flensa terdiri dari beberapa komponen utama yang disatukan untuk membentuk sambungan yang kuat dan anti bocor. Mari kita uraikan bagian inti flensa dan perannya dalam membuatnya bekerja secara efektif.

Badan Flensa

Badan flensa adalah struktur utama flensa. Biasanya berupa potongan berbentuk cakram yang menempel pada pipa atau peralatan. Bahan yang digunakan untuk badan flensa dapat bervariasi tergantung pada tekanan, suhu, dan lingkungan yang ingin ditahan oleh flensa.

Bahan:

● Baja karbon

● Baja tahan karat (304, 316L, dll.)

Desain:

● Leher las dengan leher penguat untuk menambah kekuatan

● Desain wajah datar atau terangkat, tergantung pada aplikasinya

Penyegelan paking

Gasket adalah elemen kunci untuk memastikan flensa tidak bocor. Ini adalah bahan kompresibel yang ditempatkan di antara dua permukaan flensa yang berpasangan. Saat baut dikencangkan, paking mengisi ketidaksempurnaan mikroskopis, sehingga menghasilkan segel yang rapat.

Jenis Gasket:

● Grafit

● Karet

● PTFE (politetrafluoroetilen)

Peran Gasket:

Gasket mencegah kebocoran dengan membentuk penghalang fleksibel antara kedua flensa, mengisi celah, dan beradaptasi terhadap perubahan tekanan dan suhu.

Baut & Mur

Baut dan mur digunakan untuk mengencangkan flensa menjadi satu. Gaya yang dihasilkan dari mengencangkan baut inilah yang menahan segala sesuatu pada tempatnya dan menjaga segelnya.

Bagaimana Baut Mendistribusikan Gaya:

Baut dikencangkan dalam pola melintang diagonal, yang memastikan bahwa gaya didistribusikan secara merata ke seluruh permukaan flensa, mencegah kompresi paking yang tidak merata.

Pentingnya Torsi Baut:

Torsi baut yang tepat sangat penting untuk memastikan jumlah tekanan yang tepat pada paking. Torsi yang terlalu kecil tidak akan menghasilkan seal yang baik, sedangkan torsi yang terlalu besar dapat merusak gasket atau melucuti baut. Permukaan Penyegel

Permukaan perapat adalah tempat flensa terhubung dengan pasangannya. Hal ini penting untuk memastikan flensa tersegel secara efektif di bawah tekanan.

Jenis Permukaan Penyegelan:

● Raised Face (RF): Umum dalam aplikasi standar, menciptakan segel yang rapat di bawah tekanan.

● Tongue and Groove (TG): Digunakan untuk sistem tekanan sedang, mencegah ekstrusi gasket.

● Ring Joint (RJ): Untuk aplikasi bertekanan tinggi, mengandalkan gasket logam untuk membentuk segel yang rapat.

Dampak terhadap Kompresi Gasket:

Jenis permukaan perapat mempengaruhi seberapa baik paking dikompresi, yang secara langsung mempengaruhi kualitas segel secara keseluruhan. Permukaan penyegelan yang halus dan dirancang dengan baik membantu paking membentuk segel yang lebih baik, sehingga mencegah kebocoran.

Komponen	Bahan & Fitur	Peran
Badan Flensa	Baja karbon, baja tahan karat, leher las, leher diperkuat	Memberikan integritas struktural dan menempel pada pipa atau peralatan
Penyegelan paking	Grafit, karet, PTFE	Mencegah kebocoran dengan mengisi celah di antara permukaan flensa
Baut & Mur	Berbagai ukuran dan bahan	Terapkan gaya tekan untuk memastikan segel yang rapat
Permukaan Penyegelan	RF, TG, RJ	Memastikan kompresi gasket yang tepat dan mencegah kebocoran

Tip : Dengan memahami komponen-komponen ini dan cara kerjanya bersama, flensa memastikan sambungan yang aman dan andal dalam berbagai aplikasi saluran pipa.



Mekanisme Kerja Flange

Flensa adalah komponen penting di banyak industri, menyediakan sambungan yang aman dan anti bocor untuk pipa, katup, dan peralatan lainnya. Pengoperasiannya melibatkan beberapa langkah penting untuk memastikan bahwa alat tersebut bekerja secara efektif dan mempertahankan segel yang andal di bawah tekanan. Mari kita jelajahi cara kerja flensa, mulai dari persiapan hingga penyegelan dalam kondisi operasional.

Persiapan Pra-Perakitan

Sebelum flensa dipasang, proses persiapan sangat penting untuk memastikan flensa berfungsi dengan baik. Langkah ini melibatkan pembersihan dan penempatan gasket.

Pembersihan dan Penempatan Gasket:

Permukaan penyegelan flensa dan pipa harus dibersihkan secara menyeluruh untuk menghilangkan kontaminan seperti karat, serpihan, atau minyak. Kotoran ini dapat mencegah paking membentuk segel yang baik, sehingga menyebabkan kebocoran. Setelah bersih, paking dipasang dengan hati-hati di antara kedua permukaan flensa, pastikan paking berada di tengah dan bebas dari menjorok. Jika paking melampaui flensa, paking tersebut dapat rusak selama kompresi, sehingga merusak segelnya.

Pentingnya Penjajaran yang Benar dan Tanpa Overhang:

Penjajaran yang tepat pada permukaan flensa dan paking sangat penting. Ketidaksejajaran apa pun dapat menyebabkan kompresi paking yang tidak merata, sehingga menyebabkan titik lemah yang dapat mengakibatkan kebocoran. Memastikan paking diposisikan dengan benar juga memastikan bahwa permukaan flensa sejajar sedemikian rupa sehingga segel efektif ketika baut dikencangkan. Kompresi Mekanis melalui Pengencangan Baut

Setelah flensa dan paking sejajar dengan benar, saatnya mengencangkan baut. Langkah ini penting dalam menciptakan kekuatan yang dibutuhkan untuk membentuk segel yang rapat.

Pengencangan Baut Lintas Diagonal:

Baut dikencangkan dengan pola melintang diagonal, artinya baut tidak dikencangkan dalam garis lurus melainkan bersilangan. Metode ini memastikan bahwa gaya didistribusikan secara merata ke seluruh permukaan flensa, mencegah tekanan tidak merata yang dapat menyebabkan segel tidak efektif. Ini juga membantu mencegah distorsi pada badan flensa, yang dapat mempengaruhi kemampuan paking untuk membuat segel yang tepat.

Transmisi Paksa Melalui Badan Flange dan Gasket:

Saat baut dikencangkan, baut tersebut memberikan gaya tekan pada flensa dan paking. Gaya ini disalurkan melalui badan flensa dan langsung menekan paking. Bahan paking, yang fleksibel, berubah bentuk di bawah tekanan untuk mengisi ketidaksempurnaan kecil pada permukaan flensa, sehingga mencegah kebocoran. Kekakuan badan flensa memastikan bahwa gaya diarahkan ke paking, dan tidak terbuang saat menekuk flensa.

Penyegelan Dinamis Dalam Kondisi Operasional

Setelah flensa dipasang, flensa harus mempertahankan segelnya selama pengoperasian, bahkan di bawah tekanan dan suhu yang berfluktuasi.

Peningkatan Tekanan dan Penguatan Penyegelan Diri:

Salah satu fitur unik flensa adalah kemampuannya menyegel sendiri. Ketika tekanan internal di dalam pipa meningkat, hal ini sebenarnya membantu memperkuat segel. Tekanan mendorong paking lebih erat ke permukaan flensa, membuat segel semakin kuat. Tindakan penyegelan dinamis ini berarti flensa dapat menangani perubahan tekanan selama pengoperasian normal tanpa mengurangi integritas sambungan.

Kompatibilitas dengan Desain Permukaan Berbeda (RF, TG, RJ):

Flensa hadir dengan berbagai desain permukaan penyegelan, termasuk Raised Face (RF), Tongue and Groove (TG), dan Ring Joint (RJ). Desain permukaan ini dioptimalkan untuk berbagai jenis aplikasi. Flensa Wajah yang Ditinggikan memberikan titik-titik tekanan yang terfokus, sementara flensa Lidah dan Alur saling bertautan untuk mencegah ekstrusi paking. Flensa Sambungan Cincin, biasanya digunakan untuk lingkungan bertekanan tinggi, mengandalkan gasket logam yang berubah bentuk menjadi alur untuk membentuk segel yang rapat.

Kompatibilitas Material di Lingkungan Keras

Flensa sering kali terkena lingkungan yang keras, seperti proses kimia atau aplikasi suhu tinggi. Bahan yang digunakan pada flensa harus sesuai dengan kondisi ini untuk menjaga integritas penyegelan.

Flensa Stainless Steel dalam Pengolahan Kimia:

Dalam lingkungan seperti pengolahan kimia, dimana korosi menjadi perhatian, flensa baja tahan karat sering digunakan. Baja tahan karat memberikan kekuatan dan ketahanan yang diperlukan terhadap korosi, memastikan flensa mempertahankan integritasnya bahkan ketika terkena bahan kimia keras atau suhu tinggi.

Ketahanan Korosi dan Integritas Penyegelan:

Flensa yang terbuat dari bahan tahan korosi, seperti baja tahan karat, sangat penting dalam industri yang sering terpapar bahan kimia atau zat korosif. Kemampuan material untuk menahan korosi memastikan flensa tidak rusak seiring berjalannya waktu, sehingga menjaga segel yang kuat dan andal. Hal ini sangat penting dalam aplikasi seperti minyak dan gas, farmasi, dan pengolahan makanan.



Flensa vs. Metode Sambungan Alternatif

Untuk menyambung pipa dan peralatan, ada beberapa opsi yang tersedia. Setiap metode memiliki kelebihan dan kekurangannya masing-masing, dan memahami perbedaannya dapat membantu Anda memilih metode yang tepat untuk kebutuhan Anda. Mari kita bandingkan flensa dengan metode sambungan umum lainnya seperti sambungan berulir, pengelasan, dan sambungan penjepit.

Sambungan Berulir vs. Flensa

Sambungan berulir adalah pilihan populer lainnya untuk sambungan pipa. Namun, mereka memiliki beberapa keterbatasan dibandingkan flensa.

Keuntungan Sambungan Berulir:

● Pemasangan Cepat: Sambungan berulir umumnya lebih mudah dan cepat dipasang. Tidak diperlukan alat khusus, dan dapat dirakit dengan tangan.

● Ideal untuk Sistem Kecil: Untuk aplikasi bertekanan rendah atau sistem kecil, sambungan berulir berfungsi dengan baik dan memberikan solusi sederhana.

Kekurangan Sambungan Berulir:

● Terbatas dalam Aplikasi Tekanan Tinggi: Sambungan berulir tidak bekerja dengan baik pada kondisi tekanan tinggi. Benangnya bisa melemah sehingga menyebabkan kebocoran.

● Rentan Melonggarkan: Seiring waktu, getaran dan perubahan tekanan dapat menyebabkan sambungan ulir kendor, sehingga merusak seal.

Pengelasan vs. Flensa

Pengelasan adalah metode lain yang digunakan untuk menyambung pipa, menawarkan serangkaian keuntungan dan tantangan berbeda jika dibandingkan dengan flensa.

Keuntungan Pengelasan:

● Aliran Halus: Sambungan las menghasilkan jalur aliran yang mulus dan berkesinambungan. Hal ini sangat penting dalam sistem yang memerlukan resistensi minimal terhadap aliran fluida atau gas.

● Integritas Jangka Panjang: Pengelasan menghasilkan sambungan permanen, yang berarti tidak perlu lagi pembongkaran atau pengencangan ulang di masa mendatang.

Kekurangan Pengelasan:

● Padat Karya: Pengelasan membutuhkan tenaga kerja terampil dan peralatan khusus. Hal ini membuat pemasangan menjadi lebih mahal dan memakan waktu.

● Tidak Ada Fleksibilitas untuk Perawatan: Tidak seperti flensa, sambungan las tidak dapat dengan mudah dibongkar untuk perbaikan atau inspeksi tanpa pemotongan dan pengelasan ulang.

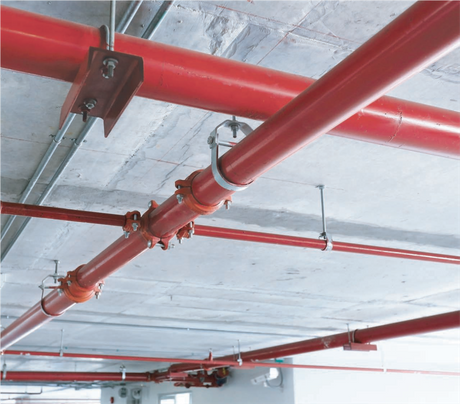

Koneksi Penjepit vs. Flensa

Sambungan penjepit adalah alternatif lain, yang biasa digunakan untuk sistem yang memerlukan perakitan dan pembongkaran yang mudah. Mereka menawarkan manfaat tertentu, namun juga memiliki beberapa keterbatasan.

Keuntungan Koneksi Penjepit:

● Kecepatan Perakitan: Sambungan penjepit cepat dipasang, menjadikannya pilihan tepat untuk pengaturan sementara atau saat diperlukan perubahan cepat.

● Pembongkaran Mudah: Jika diperlukan perawatan atau modifikasi, sambungan klem dapat dengan cepat dibongkar dan dipasang kembali.

Kekurangan Sambungan Penjepit:

● Batasan Tekanan: Sambungan klem biasanya memiliki tingkat tekanan yang lebih rendah dibandingkan flensa, sehingga kurang cocok untuk sistem bertekanan tinggi.

● Kurang Aman: Klem mungkin tidak memberikan segel yang rapat atau dapat diandalkan di bawah tekanan berat, sehingga meningkatkan risiko kebocoran.



Batas Kinerja Kritis Flensa

Flensa dirancang untuk menangani tekanan, suhu, dan tekanan mekanis, namun ada batasan tertentu pada kinerjanya. Bila batas ini terlampaui, hal ini dapat menyebabkan kegagalan, kebocoran, dan kerusakan sistem. Mari kita lihat lebih dekat batas kinerja kritis flensa dan bagaimana pengaruhnya terhadap sambungan secara keseluruhan.

Tekanan Berlebih

Salah satu risiko paling signifikan terhadap kinerja flensa adalah tekanan berlebih. Jika tekanan di dalam pipa melebihi kapasitas terukur flensa, hal ini dapat menyebabkan masalah serius.

Risiko Melebihi Batas Tekanan:

● Flensa dirancang untuk menahan rentang tekanan tertentu, yang biasanya ditandai dengan nilai tekanan seperti PN 2,5 MPa atau PN 100. Jika tekanan internal melebihi nilai ini, hal ini dapat mengakibatkan masalah berikut: Ekstrusi Gasket: Tekanan tinggi dapat memaksa paking keluar dari tempatnya, menyebabkan celah yang dapat menyebabkan kebocoran.

● Deformasi Flange: Tekanan berlebihan dapat merusak badan flensa itu sendiri, menyebabkannya kehilangan kemampuan untuk mempertahankan segel yang rapat.

Masalah Torsi Baut

Torsi baut yang tepat sangat penting untuk memastikan flensa berfungsi dengan benar. Baik pengetatan yang kurang maupun pengetatan yang berlebihan dapat menyebabkan masalah yang serius.

Konsekuensi dari Kurangnya Pengetatan:

Jika baut tidak cukup dikencangkan, permukaan flensa mungkin tidak menekan paking dengan benar, sehingga menyebabkan kebocoran. Kesenjangan dapat terbentuk di antara permukaan flensa, dan segel mungkin rusak karena tekanan.

Konsekuensi Pengetatan Berlebihan:

● Sebaliknya, pengencangan baut yang berlebihan dapat menyebabkan kerusakan. Hal ini dapat menyebabkan:Kerusakan Gasket: Tekanan berlebihan pada paking dapat menyebabkannya berubah bentuk atau pecah.

● Kerusakan Ulir Baut: Pengencangan yang berlebihan dapat menghilangkan ulir pada baut, sehingga menyulitkan pemasangan kembali flensa.

Degradasi Permukaan

Kondisi permukaan flensa memainkan peran utama dalam kinerja penyegelannya. Degradasi apa pun pada permukaan ini dapat menyebabkan kebocoran, meskipun flensa telah dipasang dengan benar.

Korosi atau Goresan yang Menyebabkan Kebocoran:

● Korosi: Flensa yang terkena bahan kimia keras atau kelembapan rentan terhadap korosi. Karat dan korosi menyebabkan permukaan tidak rata sehingga paking tidak dapat tersegel dengan baik.

● Goresan: Kerusakan fisik, seperti goresan atau penyok, juga dapat mempengaruhi permukaan. Ketidaksempurnaan ini dapat menciptakan celah kecil di antara permukaan perapat, sehingga memungkinkan cairan atau gas bocor.

Masalah Kinerja	Konsekuensi	Cara Mencegahnya
Tekanan Berlebih	Ekstrusi paking, deformasi flensa	Pantau dan kelola tekanan secara teratur
Masalah Torsi Baut	Kebocoran karena pengencangan yang kurang, paking rusak karena pengencangan yang berlebihan	Gunakan nilai torsi dan alat yang tepat
Degradasi Permukaan	Korosi atau goresan menyebabkan kebocoran	Inspeksi rutin dan pemeliharaan permukaan

Kesimpulan

Flensa memainkan peran penting dalam menciptakan sambungan yang andal dan anti bocor di berbagai industri. Mereka bekerja melalui komponen-komponen utama seperti badan flensa, paking, baut, dan permukaan penyegelan. Bagian-bagian ini bekerja sama untuk memastikan penyegelan yang efektif di bawah tekanan. Flensa sangat penting dalam industri seperti minyak dan gas, farmasi, dan pembangkit listrik. Perusahaan seperti Maitolead menawarkan flensa berkualitas tinggi yang meningkatkan kinerja dan keandalan, memberikan nilai jangka panjang dalam aplikasi industri.



Pertanyaan Umum

T: Apa itu flensa dan bagaimana cara kerjanya?

A: Flensa adalah konektor mekanis yang digunakan untuk menyambung pipa atau peralatan. Mereka bekerja dengan menciptakan segel yang rapat melalui kombinasi badan flensa, paking, baut, dan permukaan penyegelan.

T: Bagaimana cara flensa menjaga segel anti bocor?

J: Flensa menjaga segel anti bocor dengan mengencangkan baut, yang menekan paking. Tekanan ini mengisi celah mikroskopis, memastikan sambungan aman yang dapat menahan tekanan tinggi.

T: Mengapa flensa penting dalam aplikasi industri?

J: Flensa sangat penting dalam industri seperti minyak dan gas, memastikan sambungan pipa dan peralatan anti bocor dan andal, bahkan dalam kondisi ekstrem.
