플랜지는 많은 산업 분야에서 파이프와 장비를 연결하는 데 중요한 역할을 합니다. 하지만 그들이 어떻게 작동하는지 궁금한 적이 있습니까? 이 기사에서는 핵심 구성 요소부터 신뢰할 수 있고 누출 방지 씰을 만드는 방법까지 플랜지의 기능을 설명합니다. 또한 해당 응용 프로그램과 파이프라인 시스템에 필수적인 이유에 대해 알아봅니다.
플랜지는 강력하고 누출 방지 연결을 형성하기 위해 함께 모이는 여러 주요 구성 요소로 구성됩니다. 플랜지의 핵심 부품과 이를 효과적으로 작동시키는 역할을 분석해 보겠습니다.
플랜지 본체는 플랜지의 주요 구조입니다. 일반적으로 파이프나 장비에 부착되는 디스크 모양의 부품입니다. 플랜지 본체에 사용되는 재료는 플랜지가 견뎌야 하는 압력, 온도 및 환경에 따라 달라질 수 있습니다.
재료:
● 탄소강
● 스테인레스 스틸(304, 316L 등)
설계:
● 강도를 높이기 위해 강화 넥이 있는 용접 넥
● 용도에 따라 평면형 또는 융기형 페이스 디자인
개스킷은 플랜지의 누출을 방지하는 핵심 요소입니다. 두 개의 결합 플랜지 표면 사이에 배치되는 압축성 재료입니다. 볼트를 조이면 개스킷이 미세한 결함을 채워 단단히 밀봉됩니다.
개스킷 유형:
● 흑연
● 고무
● PTFE(폴리테트라플루오로에틸렌)
개스킷의 역할:
개스킷은 두 플랜지 사이에 유연한 장벽을 형성하고 틈을 메우며 압력과 온도 변화에 적응함으로써 누출을 방지합니다.
볼트와 너트는 플랜지를 서로 고정하는 데 사용됩니다. 볼트를 조일 때 발생하는 힘은 모든 것을 제자리에 고정하고 밀봉을 유지하는 것입니다.
볼트가 힘을 분배하는 방법:
볼트는 교차 대각선 패턴으로 조여져 힘이 플랜지 표면 전체에 고르게 분산되어 개스킷이 고르지 않게 압축되는 것을 방지합니다.
볼트 토크의 중요성:
개스킷에 정확한 양의 압력이 가해지도록 하려면 올바른 볼트 토크가 필수적입니다. 토크가 너무 적으면 적절한 씰이 형성되지 않으며 토크가 너무 많으면 개스킷이 손상되거나 볼트가 벗겨질 수 있습니다. 씰링 표면
밀봉 표면은 플랜지가 대응 부분과 연결되는 곳입니다. 압력 하에서 플랜지가 효과적으로 밀봉되도록 보장하는 것이 중요합니다.
밀봉 표면의 유형:
● RF(Raised Face): 표준 응용 분야에서 일반적이며 압력을 가하면 단단히 밀봉됩니다.
● 텅 앤 그루브(TG): 중압 시스템에 사용되며 개스킷 돌출을 방지합니다.
● 링 조인트(RJ): 고압 응용 분야의 경우 금속 개스킷을 사용하여 견고한 밀봉을 형성합니다.
개스킷 압축에 미치는 영향:
밀봉 표면 유형은 개스킷이 얼마나 잘 압축되는지에 영향을 미치며, 이는 전체 밀봉 품질에 직접적인 영향을 미칩니다. 매끄럽고 적절하게 설계된 밀봉 표면은 개스킷이 더 나은 밀봉을 형성하여 누출을 방지하는 데 도움이 됩니다.
요소 |
재료 및 특징 |
역할 |
플랜지 몸체 |
탄소강, 스테인레스 스틸, 용접 넥, 강화 넥 |
구조적 무결성을 제공하고 파이프나 장비에 부착됩니다. |
씰링 개스킷 |
흑연, 고무, PTFE |
플랜지 표면 사이의 틈을 메워 누출을 방지합니다. |
볼트 및 너트 |
다양한 크기와 재질 |
단단히 밀봉되도록 압축력을 가합니다. |
밀봉 표면 |
RF, TG, RJ |
개스킷의 적절한 압축을 보장하고 누출을 방지합니다. |
팁 : 플랜지는 이러한 구성 요소와 함께 작동하는 방식을 이해함으로써 다양한 파이프라인 응용 분야에서 안전하고 안정적인 연결을 보장합니다.
플랜지는 파이프, 밸브 및 기타 장비에 안전하고 누출 방지 연결을 제공하는 많은 산업 분야의 중요한 구성 요소입니다. 이들의 작동에는 효과적으로 작동하고 압력 하에서 안정적인 밀봉을 유지하기 위한 몇 가지 주요 단계가 포함됩니다. 작동 조건에서 준비부터 밀봉까지 플랜지가 어떻게 작동하는지 살펴보겠습니다.
플랜지를 조립하기 전에 준비 과정은 플랜지가 제대로 작동하는지 확인하는 데 중요합니다. 이 단계에는 청소 및 개스킷 배치가 포함됩니다.
청소 및 개스킷 배치:
플랜지와 파이프의 밀봉 표면을 철저히 청소하여 녹, 부스러기 또는 오일과 같은 오염 물질을 제거해야 합니다. 이러한 불순물로 인해 개스킷이 제대로 밀봉되지 않아 누출이 발생할 수 있습니다. 깨끗이 청소한 후 개스킷을 두 플랜지 면 사이에 조심스럽게 배치하여 중앙에 위치하고 돌출부가 없는지 확인합니다. 개스킷이 플랜지 너머로 확장되면 압축 중에 손상되어 씰이 손상될 수 있습니다.
올바른 정렬 및 돌출 없음의 중요성:
플랜지 면과 개스킷을 올바르게 정렬하는 것이 중요합니다. 잘못 정렬되면 개스킷이 고르지 않게 압축되어 누출이 발생할 수 있는 약한 지점이 생길 수 있습니다. 개스킷이 올바른 위치에 있는지 확인하면 볼트를 조일 때 씰이 효과적으로 작동하도록 플랜지 면이 정렬됩니다. 볼트 조임을 통한 기계적 압축
플랜지와 개스킷이 올바르게 정렬되면 볼트를 조일 차례입니다. 이 단계는 단단한 밀봉을 형성하는 데 필요한 힘을 생성하는 데 필수적입니다.
볼트의 대각선 조임:
볼트는 십자형 대각선 패턴으로 조여집니다. 즉, 직선이 아닌 십자형으로 조여집니다. 이 방법을 사용하면 힘이 플랜지 면 전체에 고르게 분산되어 실링 효과가 떨어질 수 있는 불균등한 압력을 방지할 수 있습니다. 이는 또한 적절한 밀봉을 생성하는 개스킷의 기능에 영향을 미칠 수 있는 플랜지 본체의 왜곡을 방지하는 데도 도움이 됩니다.
플랜지 본체와 개스킷을 통한 힘 전달:
볼트를 조이면 플랜지와 개스킷에 압축력이 가해집니다. 이 힘은 플랜지 본체를 통해 전달되어 개스킷을 직접 압축합니다. 유연한 개스킷 소재는 압력에 따라 변형되어 플랜지 면의 사소한 결함을 채워 누출을 방지합니다. 플랜지 본체의 강성은 힘이 개스킷을 향하도록 보장하고 플랜지를 구부릴 때 낭비되지 않도록 합니다.
플랜지가 설치되면 압력과 온도 변화에도 불구하고 작동 내내 밀봉을 유지해야 합니다.
압력 강화 및 자체 밀봉 강화:
플랜지의 독특한 특징 중 하나는 자체 밀봉 능력입니다. 파이프 내부 압력이 증가하면 실제로 밀봉 강화에 도움이 됩니다. 압력으로 인해 개스킷이 플랜지 면에 더 밀착되어 씰이 더욱 강력해집니다. 이러한 동적 밀봉 작용은 플랜지가 연결의 무결성을 손상시키지 않고 정상 작동 중에 압력 변화를 처리할 수 있음을 의미합니다.
다양한 표면 디자인(RF, TG, RJ)과의 호환성:
플랜지는 RF(Raised Face), TG(Tongue and Groove), RJ(Ring Joint)를 포함한 다양한 밀봉 표면 디자인으로 제공됩니다. 이러한 표면 디자인은 다양한 유형의 응용 분야에 최적화되어 있습니다. 레이즈드 페이스(Raised Face) 플랜지는 집중된 압력 지점을 제공하고, 텅(Tongue) 및 그루브(Groove) 플랜지는 연동되어 개스킷 돌출을 방지합니다. 일반적으로 고압 환경에 사용되는 링 조인트 플랜지는 견고한 밀봉을 형성하기 위해 홈으로 변형되는 금속 개스킷을 사용합니다.
플랜지는 화학 처리나 고온 적용과 같은 열악한 환경에 노출되는 경우가 많습니다. 밀봉 무결성을 유지하려면 플랜지에 사용되는 재료가 이러한 조건과 호환되어야 합니다.
스테인레스 스틸 플랜지 : 화학 공정의
부식이 우려되는 화학 처리와 같은 환경에서는 스테인레스 스틸 플랜지가 자주 사용됩니다. 스테인레스 스틸은 필요한 강도와 부식 저항성을 제공하여 가혹한 화학 물질이나 고온에 노출되는 경우에도 플랜지가 무결성을 유지하도록 보장합니다.
부식 방지 및 밀봉 무결성:
스테인리스 스틸과 같은 부식 방지 소재로 제작된 플랜지는 화학 물질이나 부식성 물질에 노출되는 일이 흔한 산업에 필수적입니다. 부식에 저항하는 재료의 능력은 시간이 지나도 플랜지가 저하되지 않고 강력하고 안정적인 밀봉을 유지하도록 보장합니다. 이는 석유 및 가스, 의약품, 식품 가공과 같은 응용 분야에서 특히 중요합니다.
파이프와 장비를 결합할 때 여러 가지 옵션을 사용할 수 있습니다. 각 방법에는 장단점이 있으므로 차이점을 이해하면 필요에 맞는 방법을 선택하는 데 도움이 됩니다. 플랜지를 스레드 조인트, 용접 및 클램프 연결과 같은 다른 일반적인 연결 방법과 비교해 보겠습니다.
나사형 조인트는 파이프 연결에 널리 사용되는 또 다른 옵션입니다. 그러나 플랜지에 비해 몇 가지 제한 사항이 있습니다.
스레드 조인트의 장점:
● 빠른 설치: 나사형 조인트는 일반적으로 설치가 더 쉽고 빠릅니다. 특별한 도구가 필요하지 않으며 손으로 조립할 수 있습니다.
● 소규모 시스템에 이상적: 저압 응용 분야 또는 소규모 시스템의 경우 나사형 조인트가 잘 작동하고 간단한 솔루션을 제공합니다.
스레드 조인트의 단점:
● 고압 응용 분야에서는 제한적입니다. 나사형 조인트는 고압 조건에서 제대로 작동하지 않습니다. 나사산이 약해져서 누출이 발생할 수 있습니다.
● 느슨해지기 쉬움: 시간이 지남에 따라 진동과 압력 변화로 인해 나사산 연결부가 느슨해져서 씰이 손상될 수 있습니다.
용접은 파이프를 연결하는 데 사용되는 또 다른 방법으로, 플랜지와 비교할 때 다양한 장점과 과제를 제공합니다.
용접의 장점:
● 부드러운 흐름: 용접 조인트는 부드럽고 연속적인 흐름 경로를 만듭니다. 이는 유체 또는 가스 흐름에 대한 최소한의 저항이 필요한 시스템에서 특히 중요합니다.
● 장기적인 무결성: 용접은 영구적인 연결을 제공하므로 향후 분해하거나 다시 조일 필요가 없습니다.
용접의 단점:
● 노동 집약적: 용접에는 숙련된 노동력과 전문 장비가 필요합니다. 이로 인해 설치 비용과 시간이 더 많이 소요됩니다.
● 유지보수 유연성 없음: 플랜지와 달리 용접 연결부는 절단 및 재용접 없이는 수리 또는 검사를 위해 쉽게 분해할 수 없습니다.

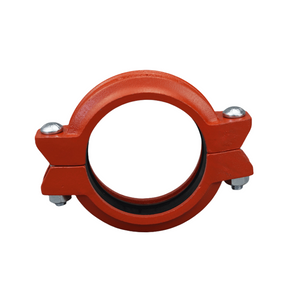

클램프 연결은 쉬운 조립 및 분해가 필요한 시스템에 일반적으로 사용되는 또 다른 대안입니다. 특정 이점을 제공하지만 몇 가지 제한 사항도 있습니다.
클램프 연결의 장점:
● 조립 속도: 클램프 연결은 설치가 빠르므로 임시 설정이나 빠른 변경이 필요할 때 탁월한 선택입니다.
● 손쉬운 분해: 유지 관리 또는 수정이 필요한 경우 클램프 연결을 신속하게 분해하고 재조립할 수 있습니다.
클램프 연결의 단점:
● 압력 제한: 클램프 연결은 일반적으로 플랜지에 비해 압력 등급이 낮으므로 고압 시스템에 적합하지 않습니다.
● 덜 안전함: 압력이 가해지면 클램프가 단단하거나 안정적으로 밀봉되지 않아 누출 위험이 높아질 수 있습니다.
플랜지는 압력, 온도 및 기계적 응력을 처리하도록 설계되었지만 성능에는 특정 제한이 있습니다. 이러한 제한을 초과하면 오류, 누출 및 시스템 고장이 발생할 수 있습니다. 플랜지의 중요한 성능 한계와 이것이 전체 연결에 어떤 영향을 미칠 수 있는지 자세히 살펴보겠습니다.
플랜지 성능에 대한 가장 중요한 위험 중 하나는 과도한 압력입니다. 파이프라인 내부의 압력이 플랜지의 정격 용량을 초과하면 심각한 문제가 발생할 수 있습니다.
압력 한계 초과의 위험:
● 플랜지는 일반적으로 PN 2.5 MPa 또는 PN 100과 같은 압력 등급으로 표시되는 특정 압력 범위를 견디도록 설계됩니다. 내부 압력이 이 등급을 초과하면 다음과 같은 문제가 발생할 수 있습니다. 개스킷 압출: 고압으로 인해 개스킷이 제자리에서 벗어나게 되어 누출이 발생할 수 있는 틈이 생길 수 있습니다.
● 플랜지 변형: 과도한 압력은 플랜지 본체 자체를 변형시켜 견고한 밀봉을 유지하는 능력을 상실하게 할 수 있습니다.
플랜지가 올바르게 작동하려면 적절한 볼트 토크가 중요합니다. 너무 꽉 조이거나 지나치게 조이면 심각한 문제가 발생할 수 있습니다.
과소 조임의 결과:
볼트를 충분히 조이지 않으면 플랜지 면이 개스킷을 적절하게 압축하지 않아 누출이 발생할 수 있습니다. 플랜지 면 사이에 틈이 생길 수 있으며 압력이 가해지면 씰이 파손될 수 있습니다.
과도한 조임의 결과:
● 반면, 볼트를 너무 세게 조이면 손상될 수 있습니다. 이로 인해 다음이 발생할 수 있습니다. 개스킷 손상: 개스킷에 과도한 압력을 가하면 개스킷이 변형되거나 파손될 수 있습니다.
● 볼트 나사산 손상: 너무 세게 조이면 볼트의 나사산이 벗겨져 플랜지 재조립이 어려워질 수 있습니다.
플랜지 표면의 상태는 밀봉 성능에 중요한 역할을 합니다. 플랜지가 제대로 조립되었더라도 이러한 표면이 저하되면 누출이 발생할 수 있습니다.
누출로 이어지는 부식 또는 긁힘:
● 부식: 강한 화학물질이나 습기에 노출된 플랜지는 부식되기 쉽습니다. 녹과 부식으로 인해 표면이 고르지 않아 개스킷이 제대로 밀봉되지 않습니다.
● 긁힘: 긁힘이나 찌그러짐 등의 물리적 손상도 표면에 영향을 미칠 수 있습니다. 이러한 결함으로 인해 밀봉 표면 사이에 작은 틈이 생겨 유체나 가스가 새어 나올 수 있습니다.
성능 문제 |
결과 |
예방하는 방법 |
과압 |
개스킷 압출, 플랜지 변형 |
압력을 정기적으로 모니터링하고 관리합니다. |
볼트 토크 문제 |
덜 조임으로 인한 누출, 과도하게 조임으로 인한 개스킷 손상 |
적절한 토크 값과 도구를 사용하십시오. |
표면 열화 |
누수를 일으키는 부식이나 긁힘 |
정기점검 및 표면관리 |
플랜지는 다양한 산업 분야에서 안정적이고 누출 방지 연결을 만드는 데 중요한 역할을 합니다. 플랜지 본체, 개스킷, 볼트 및 밀봉 표면과 같은 주요 구성 요소를 통해 작동합니다. 이 부품들은 함께 작동하여 압력 하에서 효과적인 밀봉을 보장합니다. 플랜지는 석유 및 가스, 제약, 발전과 같은 산업에서 매우 중요합니다. Maitolead와 같은 회사는 성능과 신뢰성을 향상시켜 산업 응용 분야에 장기적인 가치를 제공하는 고품질 플랜지를 제공합니다.
A: 플랜지는 파이프나 장비를 연결하는 데 사용되는 기계적 커넥터입니다. 플랜지 본체, 개스킷, 볼트 및 밀봉 표면의 조합을 통해 긴밀한 밀봉을 생성하여 작동합니다.
A: 플랜지는 개스킷을 압축하는 볼트를 조여 누출 방지 밀봉을 유지합니다. 이 압력은 미세한 틈을 채워 고압을 견딜 수 있는 안전한 연결을 보장합니다.
A: 플랜지는 석유 및 가스와 같은 산업에서 필수적이며 극한 조건에서도 파이프와 장비의 누출 방지 및 안정적인 연결을 보장합니다.
