Hoe werk 'n flens?

Flense speel 'n deurslaggewende rol in die koppeling van pype en toerusting in baie nywerhede. Maar het jy al ooit gewonder hoe hulle werk? In hierdie artikel sal ons die funksie van flense verduidelik, van hul kernkomponente tot hoe hulle betroubare, lekvaste seëls skep. Jy sal ook leer oor hul toepassings en hoekom hulle noodsaaklik is in pypleidingstelsels.



Hoe werk 'n flens?

Flense bestaan ​​uit verskeie sleutelkomponente wat saamkom om 'n sterk, lekvaste verbinding te vorm. Kom ons breek die kerndele van 'n flens af en hul rolle om dit effektief te laat werk.

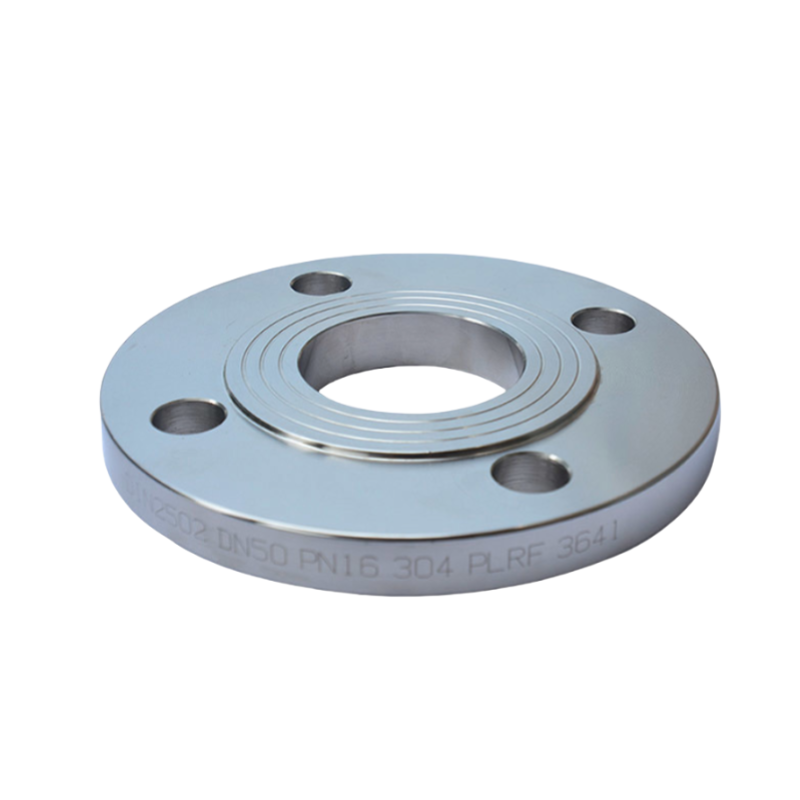

Flensliggaam

Die flensliggaam is die hoofstruktuur van die flens. Dit is tipies 'n skyfvormige stuk wat aan die pyp of toerusting geheg word. Die materiale wat vir die flensliggaam gebruik word, kan wissel na gelang van die druk, temperatuur en omgewing wat die flens bedoel is om te weerstaan.

Materiaal:

● Koolstofstaal

● Vlekvrye staal (304, 316L, ens.)

Ontwerp:

● Sweisnek met versterkende nek vir ekstra sterkte

● Plat of verhewe gesigontwerpe, afhangende van die toepassing

Seël pakking

Die pakking is die sleutelelement om te verseker dat die flens nie lek nie. Dit is 'n saamdrukbare materiaal wat tussen twee bypassende flensoppervlaktes geplaas word. Wanneer die boute vasgedraai word, vul die pakking mikroskopiese onvolmaakthede in, wat 'n stywe seël skep.

Tipes pakkings:

● Grafiet

● Rubber

● PTFE (polytetrafluoroethylene)

Rol van gaskets:

Die pakking voorkom lekkasie deur 'n buigsame versperring tussen die twee flense te vorm, gapings te vul en aan te pas by veranderinge in druk en temperatuur.

Boute en moere

Boute en moere word gebruik om die flense aan mekaar vas te maak. Die krag van die stywer van die boute is wat alles in plek hou en die seël in stand hou.

Hoe boute krag versprei:

Die boute word in 'n dwars-diagonale patroon vasgedraai, wat verseker dat die krag eweredig oor die flensoppervlaktes versprei word, wat ongelyke saampersing van die pakking voorkom.

Belangrikheid van boutwringkrag:

Die regte boutwringkrag is noodsaaklik om te verseker dat die korrekte hoeveelheid druk op die pakking toegepas word. Te min wringkrag sal nie 'n behoorlike seël vorm nie, terwyl te veel wringkrag die pakking kan beskadig of die boute kan stroop. Seëloppervlak

Die seëloppervlak is waar die flens met sy eweknie verbind word. Dit is van kritieke belang om die flensseëls effektief onder druk te verseker.

Tipes seëloppervlaktes:

● Verhewe gesig (RF): Algemeen in standaardtoepassings, skep 'n digte seël onder druk.

● Tong en Groef (TG): Word gebruik vir medium-druk stelsels, verhoed pakking-ekstrudering.

● Ringgewrig (RJ): Vir hoëdruktoepassings, maak staat op metaalpakkings om 'n digte seël te vorm.

Impak op Pakking kompressie:

Die tipe seëloppervlak beïnvloed hoe goed die pakking saamgepers word, wat die algehele seëlkwaliteit direk beïnvloed. 'n Gladde, behoorlik ontwerpte seëloppervlak help die pakking om 'n beter seël te vorm, wat lekkasies voorkom.

Komponent	Materiaal en kenmerke	Rol
Flensliggaam	Koolstofstaal, vlekvrye staal, sweisnek, versterkte nek	Verskaf strukturele integriteit en heg aan die pyp of toerusting
Seël pakking	Grafiet, rubber, PTFE	Voorkom lekkasies deur gapings tussen flensoppervlaktes te vul
Boute en moere	Verskeie groottes en materiale	Pas drukkrag toe om 'n stywe verseëling te verseker
Seëloppervlak	RF, TG, RJ	Verseker behoorlike saampersing van pakking en voorkom lekkasie

Wenk : Deur hierdie komponente te verstaan ​​en hoe hulle saamwerk, verseker flense veilige, betroubare verbindings in verskeie pyplyntoepassings.



Die werkmeganisme van 'n flens

Flense is kritieke komponente in baie nywerhede, wat veilige, lekvaste verbindings vir pype, kleppe en ander toerusting verskaf. Hul werking behels 'n paar sleutelstappe om te verseker dat hulle doeltreffend werk en 'n betroubare seël onder druk handhaaf. Kom ons ondersoek hoe 'n flens werk, van voorbereiding tot verseëling in operasionele toestande.

Voorbereiding vooraf

Voordat 'n flens saamgestel word, is die voorbereidingsproses van kardinale belang om te verseker dat dit behoorlik werk. Hierdie stap behels skoonmaak en pakkingplasing.

Skoonmaak en pakking plasing:

Die seëloppervlaktes van die flens en pyp moet deeglik skoongemaak word om enige kontaminante soos roes, puin of olie te verwyder. Hierdie onsuiwerhede kan verhoed dat die pakking 'n behoorlike seël vorm, wat lei tot lekkasies. Sodra dit skoon is, word die pakking versigtig tussen die twee flensvlakke geplaas, om te verseker dat dit gesentreer is en vry van oorhang. As die pakking verder as die flens strek, kan dit tydens kompressie beskadig word, wat die seël in gevaar stel.

Belangrikheid van korrekte belyning en geen oorhang nie:

Behoorlike belyning van die flensvlakke en pakking is noodsaaklik. Enige wanbelyning kan ongelyke kompressie van die pakking veroorsaak, wat lei tot swak plekke waar lekkasies kan vorm. Om te verseker dat die pakking behoorlik geposisioneer is, verseker ook dat die flensvlakke so in lyn is dat die seël effektief is wanneer die boute vasgedraai word.

Sodra die flens en pakking korrek in lyn is, is dit tyd om die boute vas te draai. Hierdie stap is noodsaaklik om die krag te skep wat nodig is om 'n digte seël te vorm.

Dwars-diagonale vasdraai van boute:

Die boute word in 'n dwars-diagonale patroon vasgedraai, wat beteken dat hulle nie in 'n reguit lyn vasgedraai word nie, maar eerder op 'n kruis-manier. Hierdie metode verseker dat die krag eweredig oor die flensvlakke versprei word, wat enige ongelyke druk voorkom wat tot 'n ondoeltreffende seël kan lei. Dit help ook om vervorming van die flensliggaam te voorkom, wat die pakking se vermoë kan beïnvloed om 'n behoorlike seël te skep.

Kragoordrag deur flensliggaam en pakking:

Soos die boute vasgedraai word, oefen hulle 'n drukkrag op die flens en die pakking uit. Hierdie krag word deur die flensliggaam oorgedra en druk die pakking direk saam. Die pakkingmateriaal, wat buigsaam is, vervorm onder druk om enige geringe onvolmaakthede op die flensvlakke te vul, wat lekkasies voorkom. Die styfheid van die flensliggaam verseker dat die krag na die pakking gerig word en nie vermors word om die flens te buig nie.

Dinamiese verseëling onder operasionele omstandighede

Sodra die flens geïnstalleer is, moet dit sy seël regdeur die operasie behou, selfs onder druk en wisselende temperature.

Drukverbetering en selfverseëlende versterking:

Een van die unieke kenmerke van flense is hul selfseëlvermoë. Soos die interne druk in die pyp toeneem, help dit eintlik om die seël te versterk. Die druk druk die pakking stywer teen die flensvlakke, wat die seël selfs sterker maak. Hierdie dinamiese seëlaksie beteken dat die flens drukveranderinge tydens normale werking kan hanteer sonder om die integriteit van die verbinding te benadeel.

Verenigbaarheid met verskillende oppervlakontwerpe (RF, TG, RJ):

Flense kom met verskeie seëloppervlakontwerpe, insluitend Raised Face (RF), Tongue and Groove (TG), en Ring Joint (RJ). Hierdie oppervlakontwerpe is geoptimaliseer vir verskillende tipes toepassings. Verhoogde gesigflense verskaf gefokusde drukpunte, terwyl tong- en groefflense ineenskakel om uitdruk van pakking te voorkom. Ringgewrigflense, wat tipies vir hoëdrukomgewings gebruik word, maak staat op metaalpakkings wat in groewe vervorm om 'n digte seël te vorm.

Materiaalversoenbaarheid in moeilike omgewings

Flense word dikwels blootgestel aan moeilike omgewings, soos chemiese verwerking of hoë-temperatuur toepassings. Die materiaal wat in die flens gebruik word, moet versoenbaar wees met hierdie toestande om seëlintegriteit te handhaaf.

Vlekvrye staalflense in chemiese verwerking:

In omgewings soos chemiese verwerking, waar korrosie 'n bekommernis is, word vlekvrye staalflense dikwels gebruik. Vlekvrye staal bied die nodige sterkte en weerstand teen korrosie, wat verseker dat die flens sy integriteit behou, selfs wanneer dit aan harde chemikalieë of hoë temperature blootgestel word.

Korrosieweerstand en seëlintegriteit:

Flense gemaak van korrosiebestande materiale, soos vlekvrye staal, is noodsaaklik in nywerhede waar blootstelling aan chemikalieë of korrosiewe stowwe algemeen voorkom. Die materiaal se vermoë om korrosie te weerstaan ​​verseker dat die flens nie mettertyd afbreek nie, wat 'n sterk, betroubare seël behou. Dit is veral belangrik in toepassings soos olie en gas, farmaseutiese produkte en voedselverwerking.



Flense vs. Alternatiewe verbindingsmetodes

Wanneer dit kom by die koppeling van pype en toerusting, is daar verskeie opsies beskikbaar. Elke metode het sy voor- en nadele, en om die verskille te verstaan, kan jou help om die regte een vir jou behoeftes te kies. Kom ons vergelyk flense met ander algemene verbindingsmetodes soos skroefverbindings, sweiswerk en klemverbindings.

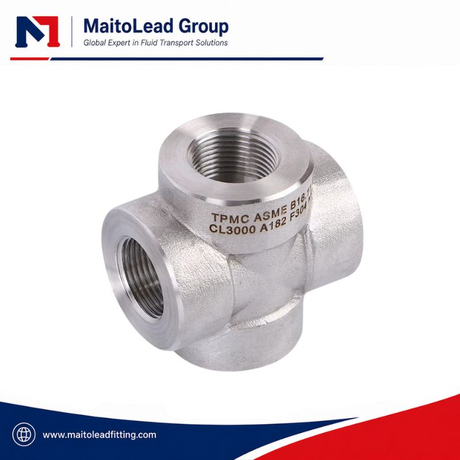

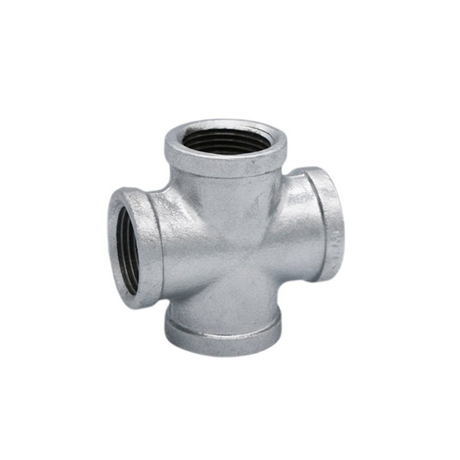

Skroefverbindings vs. Flense

Skroefverbindings is nog 'n gewilde opsie vir pypverbindings. Hulle het egter 'n paar beperkings in vergelyking met flense.

Voordele van draadverbindings:

● Vinnige installasie: Skroefverbindings is oor die algemeen makliker en vinniger om te installeer. Geen spesiale gereedskap word benodig nie, en dit kan met die hand saamgestel word.

● Ideaal vir klein stelsels: Vir laedruktoepassings of klein stelsels werk skroefverbindings goed en bied 'n eenvoudige oplossing.

Nadele van skroefdraadgewrigte:

● Beperk in hoëdruktoepassings: Skroefverbindings werk nie goed onder hoëdruktoestande nie. Die drade kan verswak, wat tot lekkasies lei.

● Geneig om los te raak: Met verloop van tyd kan vibrasies en drukveranderinge veroorsaak dat skroefdraadverbindings los raak, wat die seël in gevaar stel.

Sweiswerk vs. Flense

Sweiswerk is 'n ander metode wat gebruik word om pype te verbind, wat 'n ander stel voordele en uitdagings bied in vergelyking met flense.

Voordele van sweiswerk:

● Gladde vloei: Gelaste lasse skep 'n gladde, deurlopende vloeibaan. Dit is veral belangrik in stelsels wat minimale weerstand teen vloeistof- of gasvloei vereis.

● Langtermyn-integriteit: Sweiswerk verskaf 'n permanente verbinding, wat beteken dat dit nie nodig is vir toekomstige demontage of heraandraai nie.

Nadele van sweiswerk:

● Arbeidsintensief: Sweiswerk vereis geskoolde arbeid en gespesialiseerde toerusting. Dit maak dit meer duur en tydrowend om te installeer.

● Geen buigsaamheid vir instandhouding nie: Anders as flense, kan gelaste verbindings nie maklik uitmekaar gehaal word vir herstelwerk of inspeksies sonder om te sny en weer te sweis nie.

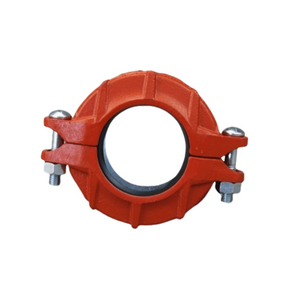

Klemverbindings vs. Flense

Klemverbindings is nog 'n alternatief, wat algemeen gebruik word vir stelsels wat maklike montering en demontage benodig. Hulle bied sekere voordele, maar het ook 'n paar beperkings.

Voordele van klemverbindings:

● Spoed van samestelling: Klemverbindings is vinnig om te installeer, wat dit 'n uitstekende keuse maak vir tydelike opstellings of wanneer vinnige veranderinge nodig is.

● Maklike Demontage: As instandhouding of modifikasie nodig is, kan klemverbindings vinnig uitmekaar gehaal en weer aanmekaar gesit word.

Nadele van klemverbindings:

● Drukbeperkings: Klemverbindings het tipies laer drukgraderings in vergelyking met flense, wat hulle minder geskik maak vir hoëdrukstelsels.

● Minder veilig: Klemme sal dalk nie so styf of betroubaar 'n seël verskaf onder swaar druk nie, wat die risiko van lekkasies verhoog.



Kritieke prestasiegrense van flense

Flense is ontwerp om druk, temperatuur en meganiese spanning te hanteer, maar daar is sekere beperkings op hul werkverrigting. Wanneer hierdie perke oorskry word, kan dit lei tot mislukking, lekkasies en stelselonderbrekings. Kom ons kyk van naderby na die kritieke prestasielimiete van flense en hoe dit die algehele verbinding kan beïnvloed.

Oordruk

Een van die belangrikste risiko's vir flensprestasie is oordruk. Wanneer die druk binne die pyplyn die flens se gegradeerde kapasiteit oorskry, kan dit ernstige probleme veroorsaak.

Risiko's van oorskryding van druklimiete:

● Flense is ontwerp om 'n spesifieke reeks druk te weerstaan, wat tipies gemerk word deur 'n drukgradering soos PN 2,5 MPa of PN 100. As die interne druk hierdie gradering oorskry, kan dit die volgende probleme tot gevolg hê: Gasket Ekstrusie: Hoë druk kan die pakking uit plek dwing, wat lei tot gapings waar lekkasies kan voorkom.

● Flensvervorming: Oormatige druk kan die flensliggaam self verwring, wat veroorsaak dat dit sy vermoë verloor om 'n digte seël te handhaaf.

Bolt wringkrag kwessies

Behoorlike boutwringkrag is van kritieke belang om te verseker dat 'n flens korrek funksioneer. Beide onder- en oor-stywer kan ernstige probleme veroorsaak.

Gevolge van onderstywer:

Wanneer boute nie genoeg vasgedraai word nie, kan die flensvlakke nie die pakking behoorlik saamdruk nie, wat lei tot lekkasies. Gapings kan tussen die flensvlakke vorm, en die seël kan onder druk misluk.

Gevolge van oor-stywer:

● Aan die ander kant kan boute te veel vasdraai skade veroorsaak. Dit kan lei tot: Gasketskade: Oormatige druk op die gasket kan veroorsaak dat dit vervorm of breek.

● Boutdraadbeskadiging: As dit te streng vasdraai, kan die drade op die boute stroop, wat dit moeilik maak om die flens weer aanmekaar te sit.

Oppervlaktedegradasie

Die toestand van die flensoppervlaktes speel 'n groot rol in die seëlprestasie daarvan. Enige agteruitgang van hierdie oppervlaktes kan tot lekkasies lei, selfs al is die flens behoorlik aanmekaargesit.

Korrosie of skrape wat tot lekkasies lei:

● Korrosie: Flense wat aan harde chemikalieë of vog blootgestel word, is geneig tot korrosie. Roes en korrosie skep ongelyke oppervlaktes wat verhoed dat die pakking behoorlik seël.

● Skrape: Fisiese skade, soos skrape of duike, kan ook die oppervlak beïnvloed. Hierdie onvolmaakthede kan klein gapings tussen die seëloppervlakke skep, wat vloeistof of gas toelaat om deur te lek.

Prestasie kwessie	Gevolge	Hoe om te voorkom
Oordruk	Gasket-ekstrudering, flensvervorming	Monitor en bestuur druk gereeld
Bolt wringkrag kwessies	Lekke as gevolg van te min aantrek, skade aan die pakking as gevolg van te streng	Gebruik behoorlike wringkragwaardes en gereedskap
Oppervlaktedegradasie	Korrosie of skrape wat lekkasies veroorsaak	Gereelde inspeksies en oppervlak onderhoud

Gevolgtrekking

Flense speel 'n deurslaggewende rol in die skep van betroubare, lekvaste verbindings oor verskeie industrieë. Hulle werk deur sleutelkomponente soos die flensliggaam, pakking, boute en seëloppervlaktes. Hierdie dele werk saam om effektiewe verseëling onder druk te verseker. Flense is noodsaaklik in nywerhede soos olie en gas, farmaseutiese produkte en kragopwekking. Maatskappye soos Maitolead bied flense van hoë gehalte wat werkverrigting en betroubaarheid verbeter, wat langtermynwaarde in industriële toepassings bied.



Gereelde vrae

V: Wat is flense en hoe werk dit?

A: Flense is meganiese verbindings wat gebruik word om pype of toerusting aan te sluit. Hulle werk deur 'n stywe seël te skep deur die kombinasie van 'n flensliggaam, pakking, boute en seëloppervlak.

V: Hoe behou flense 'n lekvaste seël?

A: Flense handhaaf 'n lekvaste seël deur boute vas te trek, wat die pakking saamdruk. Hierdie druk vul mikroskopiese gapings, wat 'n veilige verbinding verseker wat hoë druk kan weerstaan.

V: Waarom is flense belangrik in industriële toepassings?

A: Flense is noodsaaklik in nywerhede soos olie en gas, wat lekvrye en betroubare verbindings vir pype en toerusting verseker, selfs onder uiterste toestande.
