Jak działa kołnierz?

Kołnierze odgrywają kluczową rolę w łączeniu rur i urządzeń w wielu gałęziach przemysłu. Ale czy zastanawiałeś się kiedyś, jak one działają? W tym artykule wyjaśnimy funkcję kołnierzy, począwszy od ich podstawowych elementów, aż po sposób, w jaki tworzą niezawodne, szczelne uszczelnienia. Dowiesz się także o ich zastosowaniach i o tym, dlaczego są niezbędne w systemach rurociągów.



Jak działa kołnierz?

Kołnierze składają się z kilku kluczowych elementów, które razem tworzą mocne, szczelne połączenie. Omówmy podstawowe części kołnierza i ich rolę w zapewnieniu jego skutecznego działania.

Korpus kołnierzowy

Korpus kołnierza jest główną konstrukcją kołnierza. Zwykle jest to element w kształcie dysku, który mocuje się do rury lub sprzętu. Materiały użyte do wykonania korpusu kołnierza mogą się różnić w zależności od ciśnienia, temperatury i środowiska, jakie kołnierz ma wytrzymać.

Przybory:

● Stal węglowa

● Stal nierdzewna (304, 316L itp.)

Projekt:

● Przyspawana szyjka z szyjką wzmacniającą dla zwiększenia wytrzymałości

● Konstrukcje z płaską lub wypukłą powierzchnią, w zależności od zastosowania

Uszczelka

Uszczelka jest kluczowym elementem zapewniającym szczelność kołnierza. Jest to ściśliwy materiał umieszczony pomiędzy dwiema współpracującymi powierzchniami kołnierzy. Po dokręceniu śrub uszczelka wypełnia mikroskopijne niedoskonałości, tworząc szczelne uszczelnienie.

Rodzaje uszczelek:

● Grafit

● Guma

● PTFE (politetrafluoroetylen)

Rola uszczelek:

Uszczelka zapobiega wyciekom, tworząc elastyczną barierę pomiędzy dwoma kołnierzami, wypełniając szczeliny i dostosowując się do zmian ciśnienia i temperatury.

Śruby i nakrętki

Do łączenia kołnierzy ze sobą służą śruby i nakrętki. Siła dokręcania śrub utrzymuje wszystko na miejscu i utrzymuje uszczelnienie.

Jak śruby rozkładają siłę:

Śruby dokręcane są krzyżowo, co zapewnia równomierne rozłożenie siły na powierzchniach kołnierzy, zapobiegając nierównomiernemu ściskaniu uszczelki.

Znaczenie momentu obrotowego śruby:

Właściwy moment dokręcania śrub jest niezbędny, aby zapewnić odpowiedni nacisk na uszczelkę. Zbyt mały moment obrotowy nie zapewni prawidłowego uszczelnienia, natomiast zbyt duży moment obrotowy może uszkodzić uszczelkę lub zerwać śruby. Powierzchnia uszczelniająca

Powierzchnia uszczelniająca to miejsce, w którym kołnierz łączy się ze swoim odpowiednikiem. Ma to kluczowe znaczenie dla zapewnienia skutecznego uszczelnienia kołnierza pod ciśnieniem.

Rodzaje powierzchni uszczelniających:

● Uniesiona powierzchnia czołowa (RF): Powszechna w standardowych zastosowaniach, tworzy szczelne uszczelnienie pod ciśnieniem.

● Pióro i wpust (TG): Stosowany w systemach średniociśnieniowych, zapobiega wyciskaniu uszczelek.

● Złącze pierścieniowe (RJ): W zastosowaniach wysokociśnieniowych wykorzystuje metalowe uszczelki, aby zapewnić szczelność.

Wpływ na ściskanie uszczelki:

Rodzaj powierzchni uszczelniającej wpływa na stopień dociśnięcia uszczelki, co bezpośrednio wpływa na ogólną jakość uszczelnienia. Gładka, odpowiednio zaprojektowana powierzchnia uszczelniająca pomaga uszczelce lepiej uszczelnić, zapobiegając wyciekom.

Część	Materiały i funkcje	Rola
Korpus kołnierzowy	Stal węglowa, stal nierdzewna, szyjka spawana, szyjka wzmocniona	Zapewnia integralność strukturalną i mocuje się do rury lub sprzętu
Uszczelka	Grafit, guma, PTFE	Zapobiega wyciekom poprzez wypełnianie szczelin pomiędzy powierzchniami kołnierzy
Śruby i nakrętki	Różne rozmiary i materiały	Zastosuj siłę ściskającą, aby zapewnić szczelne uszczelnienie
Powierzchnia uszczelniająca	RF, TG, RJ	Zapewnia odpowiedni docisk uszczelki i zapobiega wyciekom

Wskazówka : Dzięki zrozumieniu tych komponentów i sposobu ich współpracy kołnierze zapewniają bezpieczne i niezawodne połączenia w różnych zastosowaniach rurociągów.



Mechanizm roboczy kołnierza

Kołnierze są kluczowymi komponentami w wielu gałęziach przemysłu, zapewniającymi bezpieczne i szczelne połączenia rur, zaworów i innego sprzętu. Ich działanie obejmuje kilka kluczowych kroków zapewniających ich skuteczną pracę i utrzymanie niezawodnego uszczelnienia pod ciśnieniem. Przyjrzyjmy się, jak działa kołnierz, od przygotowania po uszczelnienie w warunkach eksploatacyjnych.

Przygotowanie przed montażem

Przed montażem kołnierza proces przygotowania ma kluczowe znaczenie dla zapewnienia jego prawidłowego działania. Ten etap obejmuje czyszczenie i założenie uszczelki.

Czyszczenie i zakładanie uszczelek:

Powierzchnie uszczelniające kołnierza i rury należy dokładnie oczyścić, aby usunąć wszelkie zanieczyszczenia, takie jak rdza, gruz lub olej. Zanieczyszczenia te mogą uniemożliwiać prawidłowe uszczelnienie uszczelki, co może prowadzić do nieszczelności. Po oczyszczeniu uszczelkę ostrożnie umieszcza się pomiędzy dwiema powierzchniami kołnierzy, upewniając się, że jest wyśrodkowana i wolna od nawisów. Jeżeli uszczelka wystaje poza kołnierz, może ulec uszkodzeniu podczas ściskania, co spowoduje uszkodzenie uszczelki.

Znaczenie prawidłowego wyrównania i braku zwisu:

Niezbędne jest prawidłowe ustawienie powierzchni kołnierzy i uszczelki. Jakakolwiek niewspółosiowość może powodować nierównomierne ściskanie uszczelki, co prowadzi do słabych punktów, w których mogą tworzyć się nieszczelności. Upewnienie się, że uszczelka jest prawidłowo umiejscowiona, zapewnia również, że powierzchnie kołnierzy są wyrównane w taki sposób, że uszczelka jest skuteczna po dokręceniu śrub. Kompresja mechaniczna poprzez dokręcanie śrub

Po prawidłowym dopasowaniu kołnierza i uszczelki należy dokręcić śruby. Ten krok jest niezbędny do wytworzenia siły potrzebnej do utworzenia szczelnego uszczelnienia.

Dokręcanie śrub po przekątnej:

Śruby są dokręcane po przekątnej, co oznacza, że ​​nie są dokręcane w linii prostej, ale raczej na krzyż. Metoda ta zapewnia równomierne rozłożenie siły na powierzchniach kołnierzy, zapobiegając nierównomiernemu naciskowi, który mógłby prowadzić do nieskutecznego uszczelnienia. Pomaga także zapobiegać odkształceniom korpusu kołnierza, które mogłyby mieć wpływ na zdolność uszczelki do tworzenia prawidłowego uszczelnienia.

Przenoszenie siły przez korpus kołnierza i uszczelkę:

W miarę dokręcania śrub wywierają one siłę ściskającą na kołnierz i uszczelkę. Siła ta jest przenoszona przez korpus kołnierza i bezpośrednio ściska uszczelkę. Materiał uszczelki, który jest elastyczny, odkształca się pod ciśnieniem, wypełniając wszelkie drobne niedoskonałości na powierzchniach kołnierzy, zapobiegając wyciekom. Sztywność korpusu kołnierza zapewnia, że ​​siła jest skierowana w stronę uszczelki, a nie marnowana na zginanie kołnierza.

Uszczelnienie dynamiczne w warunkach operacyjnych

Po zamontowaniu kołnierz musi zachować swoją szczelność przez cały czas pracy, nawet pod ciśnieniem i przy zmiennych temperaturach.

Zwiększenie ciśnienia i wzmocnienie samouszczelniające:

Jedną z unikalnych cech kołnierzy jest ich zdolność do samouszczelniania. Wraz ze wzrostem ciśnienia wewnętrznego w rurze faktycznie pomaga to wzmocnić uszczelnienie. Ciśnienie dociska uszczelkę mocniej do powierzchni kołnierzy, czyniąc ją jeszcze mocniejszą. To dynamiczne działanie uszczelniające oznacza, że ​​kołnierz może wytrzymać zmiany ciśnienia podczas normalnej pracy, nie naruszając integralności połączenia.

Kompatybilność z różnymi konstrukcjami powierzchni (RF, TG, RJ):

Kołnierze są dostępne z różnymi konstrukcjami powierzchni uszczelniających, w tym z wypukłą powierzchnią czołową (RF), piórem i wpustem (TG) oraz złączem pierścieniowym (RJ). Te projekty powierzchni są zoptymalizowane pod kątem różnych typów zastosowań. Kołnierze z podwyższoną powierzchnią czołową zapewniają skupione punkty nacisku, podczas gdy kołnierze na pióro i wpust łączą się, aby zapobiec wytłaczaniu uszczelki. Kołnierze z pierścieniami uszczelniającymi, zwykle stosowane w środowiskach o wysokim ciśnieniu, opierają się na metalowych uszczelkach, które odkształcają się w rowki, tworząc szczelne uszczelnienie.

Kompatybilność materiałowa w trudnych warunkach

Kołnierze są często narażone na trudne warunki, takie jak obróbka chemiczna lub zastosowania w wysokich temperaturach. Aby zachować integralność uszczelnienia, materiał zastosowany w kołnierzu musi spełniać te warunki.

Kołnierze ze stali nierdzewnej w przetwórstwie chemicznym:

W środowiskach takich jak obróbka chemiczna, gdzie problemem jest korozja, często stosuje się kołnierze ze stali nierdzewnej. Stal nierdzewna zapewnia niezbędną wytrzymałość i odporność na korozję, zapewniając, że kołnierz zachowuje swoją integralność nawet pod wpływem ostrych chemikaliów lub wysokich temperatur.

Odporność na korozję i integralność uszczelnienia:

Kołnierze wykonane z materiałów odpornych na korozję, takich jak stal nierdzewna, są niezbędne w branżach, w których powszechne jest narażenie na działanie chemikaliów lub substancji żrących. Odporność materiału na korozję gwarantuje, że kołnierz nie ulegnie degradacji w miarę upływu czasu, utrzymując mocne i niezawodne uszczelnienie. Jest to szczególnie ważne w zastosowaniach takich jak ropa i gaz, farmaceutyka i przetwórstwo żywności.



Kołnierze a alternatywne metody łączenia

Jeśli chodzi o łączenie rur i wyposażenia, dostępnych jest kilka opcji. Każda metoda ma swoje zalety i wady, a zrozumienie różnic może pomóc w wyborze metody odpowiedniej do Twoich potrzeb. Porównajmy kołnierze z innymi popularnymi metodami łączenia, takimi jak połączenia gwintowe, spawanie i połączenia zaciskowe.

Połączenia gwintowane a kołnierze

Złącza gwintowane to kolejna popularna opcja połączeń rurowych. Mają jednak pewne ograniczenia w porównaniu do kołnierzy.

Zalety połączeń gwintowych:

● Szybki montaż: Złącza gwintowane są zazwyczaj łatwiejsze i szybsze w montażu. Nie są wymagane żadne specjalne narzędzia i można je złożyć ręcznie.

● Idealne do małych systemów: W zastosowaniach niskociśnieniowych lub małych systemach połączenia gwintowe sprawdzają się dobrze i stanowią proste rozwiązanie.

Wady połączeń gwintowych:

● Ograniczone w zastosowaniach wysokociśnieniowych: Połączenia gwintowane nie sprawdzają się dobrze w warunkach wysokiego ciśnienia. Gwinty mogą się osłabić, co może prowadzić do wycieków.

● Skłonność do luzowania: Z biegiem czasu wibracje i zmiany ciśnienia mogą powodować poluzowanie połączeń gwintowych, niszcząc uszczelnienie.

Spawanie a kołnierze

Spawanie to kolejna metoda stosowana do łączenia rur, oferująca inny zestaw zalet i wyzwań w porównaniu z kołnierzami.

Zalety spawania:

● Płynny przepływ: Połączenia spawane tworzą gładką, ciągłą ścieżkę przepływu. Jest to szczególnie ważne w systemach, które wymagają minimalnego oporu przepływu płynu lub gazu.

● Długoterminowa integralność: Spawanie zapewnia trwałe połączenie, co oznacza brak konieczności przyszłego demontażu lub ponownego dokręcania.

Wady spawania:

● Pracochłonne: Spawanie wymaga wykwalifikowanej siły roboczej i specjalistycznego sprzętu. To sprawia, że ​​instalacja jest bardziej kosztowna i czasochłonna.

● Brak elastyczności w zakresie konserwacji: W przeciwieństwie do kołnierzy, połączeń spawanych nie można łatwo rozebrać w celu naprawy lub kontroli bez cięcia i ponownego spawania.

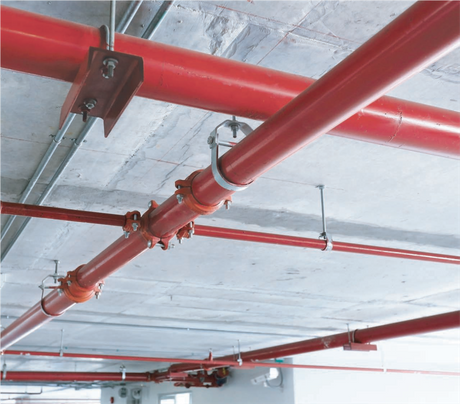

Połączenia zaciskowe a kołnierze

Połączenia zaciskowe to kolejna alternatywa, powszechnie stosowana w systemach wymagających łatwego montażu i demontażu. Oferują pewne korzyści, ale mają też pewne ograniczenia.

Zalety połączeń zaciskowych:

● Szybkość montażu: Połączenia zaciskowe można szybko zamontować, co czyni je doskonałym wyborem w przypadku konfiguracji tymczasowych lub gdy potrzebne są szybkie zmiany.

● Łatwy demontaż: Jeśli wymagana jest konserwacja lub modyfikacja, połączenia zaciskowe można szybko rozebrać i ponownie zamontować.

Wady połączeń zaciskowych:

● Ograniczenia ciśnienia: Połączenia zaciskowe mają zazwyczaj niższe ciśnienie znamionowe w porównaniu do kołnierzy, co czyni je mniej odpowiednimi do systemów wysokociśnieniowych.

● Mniej bezpieczne: Zaciski mogą nie zapewniać tak szczelnego i niezawodnego uszczelnienia pod dużym ciśnieniem, zwiększając ryzyko wycieków.



Krytyczne ograniczenia wydajności kołnierzy

Kołnierze są zaprojektowane tak, aby wytrzymać ciśnienie, temperaturę i naprężenia mechaniczne, ale istnieją pewne ograniczenia dotyczące ich wydajności. Przekroczenie tych limitów może prowadzić do awarii, wycieków i awarii systemu. Przyjrzyjmy się bliżej krytycznym granicom wydajności kołnierzy i ich wpływowi na ogólne połączenie.

Nadciśnienie

Jednym z najbardziej znaczących zagrożeń dla wydajności kołnierza jest nadmierne ciśnienie. Gdy ciśnienie wewnątrz rurociągu przekracza nominalną nośność kołnierza, może to spowodować poważne problemy.

Ryzyko przekroczenia limitów ciśnienia:

● Kołnierze są zaprojektowane tak, aby wytrzymywały określony zakres ciśnienia, który zazwyczaj jest oznaczony ciśnieniem znamionowym, takim jak PN 2,5 MPa lub PN 100. Jeśli ciśnienie wewnętrzne przekroczy tę wartość, może to spowodować następujące problemy: Wytłaczanie uszczelki: Wysokie ciśnienie może wypchnąć uszczelkę z miejsca, prowadząc do szczelin, w których mogą wystąpić wycieki.

● Odkształcenie kołnierza: Nadmierne ciśnienie może odkształcić sam korpus kołnierza, powodując utratę jego zdolności do utrzymywania szczelności.

Problemy z momentem dokręcania śrub

Właściwy moment dokręcania śrub ma kluczowe znaczenie dla zapewnienia prawidłowego działania kołnierza. Zarówno niedokręcenie, jak i nadmierne dokręcenie może powodować poważne problemy.

Konsekwencje niedokręcenia:

Jeśli śruby nie zostaną wystarczająco dokręcone, powierzchnie kołnierzy mogą nie dociskać prawidłowo uszczelki, co może prowadzić do nieszczelności. Pomiędzy powierzchniami kołnierzy mogą tworzyć się szczeliny, a uszczelka może ulec uszkodzeniu pod ciśnieniem.

Konsekwencje nadmiernego dokręcenia:

● Z drugiej strony zbyt mocne dokręcenie śrub może spowodować uszkodzenie. Może to prowadzić do: Uszkodzenia uszczelki: Nadmierny nacisk na uszczelkę może spowodować jej odkształcenie lub pęknięcie.

● Uszkodzenie gwintu śruby: Nadmierne dokręcenie może spowodować zerwanie gwintu na śrubie, utrudniając ponowny montaż kołnierza.

Degradacja powierzchni

Stan powierzchni kołnierzy odgrywa główną rolę w działaniu uszczelniającym. Jakakolwiek degradacja tych powierzchni może prowadzić do nieszczelności, nawet jeśli kołnierz jest prawidłowo zamontowany.

Korozja lub zadrapania prowadzące do wycieków:

● Korozja: Kołnierze narażone na działanie agresywnych środków chemicznych lub wilgoci są podatne na korozję. Rdza i korozja tworzą nierówne powierzchnie, które uniemożliwiają prawidłowe uszczelnienie uszczelki.

● Zadrapania: Uszkodzenia fizyczne, takie jak zadrapania lub wgniecenia, mogą również mieć wpływ na powierzchnię. Te niedoskonałości mogą powodować powstawanie małych szczelin pomiędzy powierzchniami uszczelniającymi, umożliwiając wyciek płynu lub gazu.

Problem z wydajnością	Konsekwencje	Jak zapobiegać
Nadciśnienie	Wytłaczanie uszczelki, deformacja kołnierza	Regularnie monitoruj i kontroluj ciśnienie
Problemy z momentem dokręcania śrub	Wycieki na skutek niedokręcenia, uszkodzenie uszczelki na skutek nadmiernego dokręcenia	Używaj odpowiednich wartości momentu obrotowego i narzędzi
Degradacja powierzchni	Korozja lub zadrapania powodujące wycieki	Regularne przeglądy i konserwacja powierzchni

Wniosek

Kołnierze odgrywają kluczową rolę w tworzeniu niezawodnych, szczelnych połączeń w różnych gałęziach przemysłu. Działają na kluczowe elementy, takie jak korpus kołnierza, uszczelka, śruby i powierzchnie uszczelniające. Części te współpracują ze sobą, aby zapewnić skuteczne uszczelnienie pod ciśnieniem. Kołnierze są niezbędne w branżach takich jak ropa i gaz, farmaceutyka i wytwarzanie energii. Firmy takie jak Maitolead oferują wysokiej jakości kołnierze, które zwiększają wydajność i niezawodność, zapewniając długoterminową wartość w zastosowaniach przemysłowych.



Często zadawane pytania

P: Co to są kołnierze i jak działają?

Odp.: Kołnierze to złącza mechaniczne używane do łączenia rur lub sprzętu. Działają poprzez utworzenie szczelnego uszczelnienia poprzez połączenie korpusu kołnierza, uszczelki, śrub i powierzchni uszczelniającej.

P: W jaki sposób kołnierze zapewniają szczelność uszczelnienia?

Odp.: Kołnierze zapewniają szczelność poprzez dokręcenie śrub, które ściskają uszczelkę. Ciśnienie to wypełnia mikroskopijne szczeliny, zapewniając bezpieczne połączenie, które jest w stanie wytrzymać wysokie ciśnienie.

P: Dlaczego kołnierze są ważne w zastosowaniach przemysłowych?

Odp.: Kołnierze są niezbędne w branżach takich jak ropa i gaz, zapewniając szczelne i niezawodne połączenia rur i sprzętu, nawet w ekstremalnych warunkach.
