Panoramica

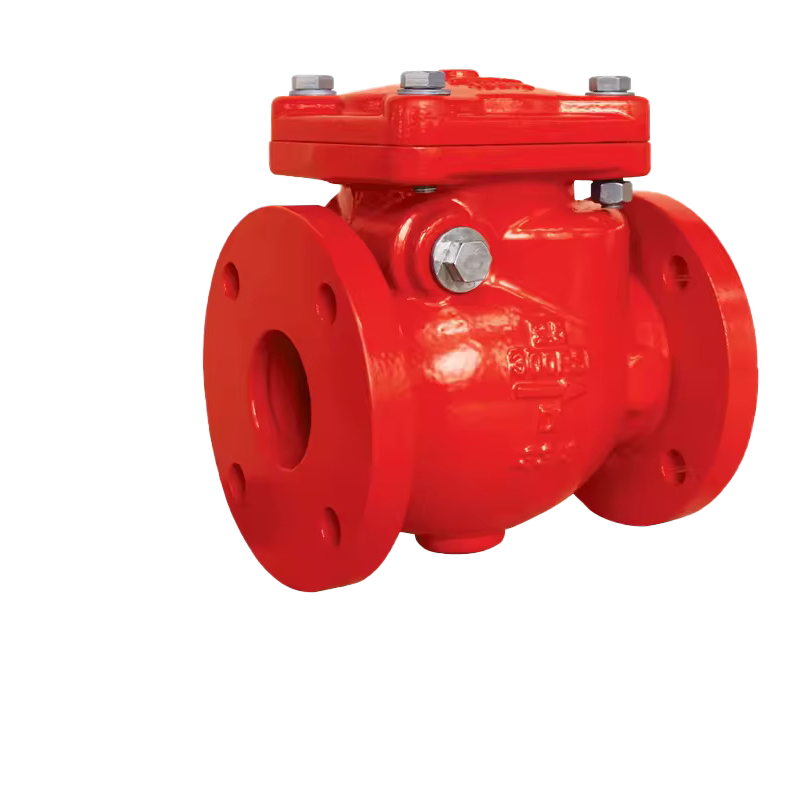

La valvola di ritegno a battente flangiata da 300 PSI è progettata per impedire il flusso inverso nei sistemi di protezione antincendio, di approvvigionamento idrico e di tubazioni industriali.
Con un disco di tipo oscillante e connessioni terminali flangiate, questa valvola fornisce un affidabile controllo del flusso unidirezionale, una bassa perdita di pressione e prestazioni stabili ad alta pressione di esercizio.
Progettato in conformità con gli standard internazionali riconosciuti, è adatto sia per installazioni orizzontali che verticali dove è richiesta una prevenzione affidabile del riflusso.
Questa valvola di ritegno a battente presenta un design a disco incernierato che si apre automaticamente con il flusso in avanti e si chiude rapidamente quando il flusso si interrompe o si inverte, prevenendo efficacemente il riflusso e proteggendo pompe, tubazioni e componenti del sistema.
La configurazione dell'estremità flangiata garantisce connessioni sicure e a tenuta stagna, mentre il percorso del flusso diretto riduce al minimo la caduta di pressione durante il normale funzionamento.
Con una struttura del corpo robusta e un rivestimento epossidico resistente alla corrosione, la valvola è costruita per una lunga durata in complessi sistemi di protezione antincendio e di distribuzione dell'acqua.
Caratteristiche Tecniche
| Standard di progettazione: | AWWA C508 |
| Norma della flangia: | ASME/ANSIB 16.1 Classe 125, ASME/ANSIB 18.42 Classe 150, BS EN 1092-2 PN 18, GB/T9113.1 |
| Taglie: | 2' 2 1/2'' 3'' 4' 5' 6'' 8' 10'' 12'' |
| Standard faccia a faccia: | ASME B16.10 |
| Pressione massima di esercizio: | 300PSI |
| Dettagli del rivestimento: | Verniciatura epossidica o rivestimento su richiesta |
| Approvazioni: | FM/UL |
|
 |
|
 |
Design di controllo del disco oscillante
Consente automaticamente il flusso in avanti e si chiude istantaneamente per impedire il flusso inverso senza operazione manuale.
Connessione con estremità flangiata
Fornisce connessioni robuste, sicure e resistenti alle perdite adatte per applicazioni ad alta pressione.
Conformità agli standard di progettazione internazionali
Progettato in conformità con AWWA C508 , garantendo prestazioni affidabili e integrità strutturale.
Sono supportati più standard di flangia
compatibili con:
ASME/ANSI B16.1 Classe 125
ASME/ANSI B16.42 Classe 150
Norma UNI EN 1092-2 PN16
GB/T9113.1
Dimensioni faccia a faccia standardizzate
Le dimensioni faccia a faccia sono conformi alla norma ASME B16.10 , consentendo una facile sostituzione e compatibilità del sistema.
Capacità ad alta pressione
Pressione massima di esercizio: 300 PSI
Pressione massima di prova: 800 PSI
Le prestazioni di pressione sono conformi a UL 312 / FM Classe 1210
Ampia gamma di dimensioni
Disponibile nelle dimensioni da 2' a 12' , adatto a varie capacità di sistema.
Ampio intervallo di temperature di funzionamento
Progettato per temperature di funzionamento da 0°C a 80°C (da 32°F a 176°F).
Rivestimento epossidico durevole Il
rivestimento epossidico interno ed esterno offre un'eccellente resistenza alla corrosione. Su richiesta sono disponibili opzioni di rivestimento alternative.
Orientamento flessibile dell'installazione
Adatto sia per installazioni orizzontali che verticali , a seconda dei requisiti di progettazione del sistema.
Sistemi di protezione antincendio (condotte antincendio sprinkler e ad acqua)
Sistemi comunali di approvvigionamento e distribuzione dell'acqua
Installazioni di tubazioni interrate e interrate
Edifici commerciali e industriali
Stazioni di pompaggio e sale meccaniche
Progetti di infrastrutture e servizi pubblici
Progetti di retrofit che combinano sistemi di tubazioni flangiate e scanalate
 |
 |
 |
 |
 |
 |
Domande frequenti
Q1: Qual è la funzione di una valvola di ritegno a battente?
R: Una valvola di ritegno a battente impedisce il flusso inverso consentendo al fluido di passare in una direzione e chiudendosi automaticamente quando il flusso si interrompe o si inverte.
Q2: questa valvola può essere installata verticalmente?
R: Sì. La valvola può essere installata sia su tubazioni orizzontali che verticali, purché venga mantenuta la corretta direzione del flusso.
Q3: Questa valvola è adatta per i sistemi antincendio?
R: Sì. La valvola soddisfa i requisiti di pressione e prestazioni comunemente utilizzati nelle applicazioni di protezione antincendio ed è approvata di conseguenza.
Q4: Quali valori di pressione supporta la valvola?
R: La valvola supporta una pressione di esercizio massima di 300 PSI e una pressione di prova massima di 800 PSI.
Q5: A quali standard è conforme questa valvola?
R: La valvola è progettata in conformità con AWWA C508 , con dimensioni faccia a faccia conformi a ASME B16.10 e prestazioni di pressione conformi a UL 312 / FM Classe 1210.
Q6: Quali opzioni di rivestimento sono disponibili?
R: Il rivestimento epossidico standard viene fornito per la protezione dalla corrosione. Ulteriori opzioni di rivestimento sono disponibili su richiesta.
Q7: In quali sistemi viene solitamente utilizzata questa valvola?
R: È comunemente utilizzato nella protezione antincendio, nell'approvvigionamento idrico, nello scarico delle pompe e nei sistemi industriali in cui è richiesta una prevenzione affidabile del riflusso.
