Zawory: przegląd
Zawory przemysłowe to urządzenia mechaniczne zaprojektowane do kontrolowania, kierowania i regulowania przepływu i ciśnienia płynów w systemie rurociągów. Działają poprzez otwieranie, zamykanie lub częściowe blokowanie przejść w celu odprowadzania cieczy, gazów i innych mediów. Nasza kompleksowa oferta obejmuje szeroką gamę typów zaworów rurowych zaprojektowanych z myślą o najbardziej wymagających zastosowaniach, od elastycznych zasuw klinowych i przepustnic ćwierćobrotowych po niezawodne zawory zwrotne i specjalistyczne zawory sterujące przeciwpożarowe, takie jak modele zalewowe i alarmowe. Zgodnie z naszą misją pomagania w budowaniu bezpieczniejszego świata, każdy zawór jest projektowany i rygorystycznie testowany w celu zapewnienia najwyższej wydajności, zapewniając, że każde połączenie jest bezpieczne, wydajne i trwałe.
Kluczowe funkcje zaworów
Podstawową funkcją każdego zaworu przemysłowego jest zarządzanie płynem w systemie. Nasze zawory zaprojektowano tak, aby spełniały te krytyczne funkcje z niezrównaną precyzją i niezawodnością.
> Obsługa włączania/wyłączania (izolacja): Nasze elastyczne zasuwy klinowe zapewniają wymuszone odcięcie, wykorzystując klin z żeliwa sferoidalnego do całkowitego zatrzymania lub umożliwienia przepływu, co czyni je idealnymi do izolowania odcinków rurociągu.
> Regulacja przepływu (dławienie): W zastosowaniach wymagających modulacji przepływu nasze zawory motylkowe wykorzystują obrotową tarczę do precyzyjnej regulacji objętości płynu, oferując wydajne i kompaktowe rozwiązanie sterujące.

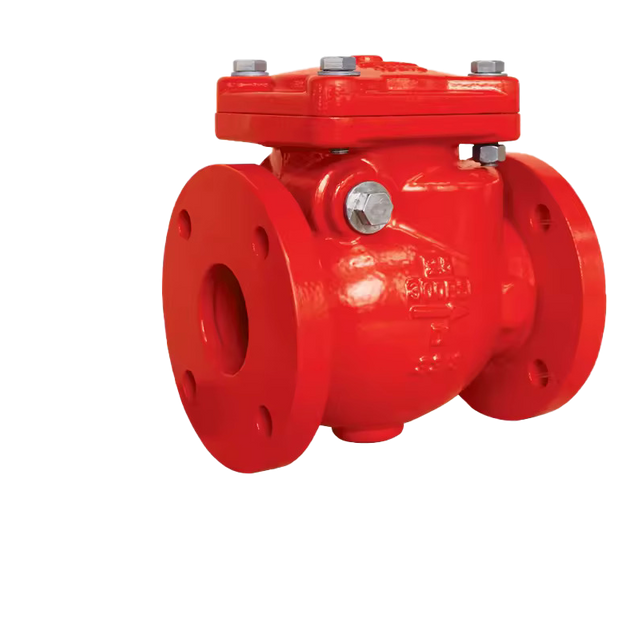

> Zapobieganie przepływowi zwrotnemu: Zawory zwrotne są niezbędne do ochrony systemu, automatycznie zapobiegając odwróceniu przepływu, aby zabezpieczyć sprzęt i utrzymać integralność systemu.
> Uruchomienie systemu i alarm: W systemach bezpieczeństwa pożarowego wyspecjalizowane zawory wykonują krytyczne, zautomatyzowane funkcje. Nasze mokre zawory zwrotne alarmowe działają jako urządzenie inicjujące alarm przepływu wody; gdy zraszacz działa, zawór otwiera się, umożliwiając przepływ wody i aktywując alarmy, takie jak gong silnika wodnego i przełączniki ciśnienia.
Aplikacje
Nasze zawory cieszą się zaufaniem w wielu kluczowych branżach i systemach, wykazując się sprawdzoną wydajnością tam, gdzie ma to największe znaczenie.
> Systemy ochrony przeciwpożarowej: Podstawowe zastosowanie, nasze zawory są stosowane jako szkielet instalacji tryskaczowych na mokro i sucho, w rurociągach wody dopływowej oraz w systemach ochrony przeciwpożarowej wieżowców i fabryk przemysłowych.
> Wodociągi i uzdatnianie: Nasze zawory są certyfikowane jako bezołowiowe zgodnie ze standardami NSF/ANSI 61 i NSF/ANSI 372. Nasze zawory idealnie nadają się do wody pitnej, rurociągów wodociągowych i systemów kanalizacyjnych.
> Budynki przemysłowe i komercyjne: Szeroko instalowane w podstawowych usługach budowlanych, w tym w fabrykach, hotelach, centrach handlowych, szpitalach i budynkach biurowych.
> Systemy morskie: dostępna jest dedykowana linia zaworów i akcesoriów morskich przeznaczonych do specjalistycznych zastosowań morskich.
Dane techniczne
Każdy oferowany przez nas zawór rurowy jest zaprojektowany i wyprodukowany tak, aby spełniać lub przekraczać najbardziej rygorystyczne normy międzynarodowe, zapewniając jakość i zgodność z Twoim projektem.
> Ciśnienie robocze: Nasze solidne konstrukcje zaworów są przystosowane do wymagających zastosowań, przy maksymalnym ciśnieniu roboczym do 350 PSI.
> Atesty i certyfikaty: Budujemy autorytet i zaufanie dzięki kompleksowemu portfolio międzynarodowych atestów, w tym FM, UL, cUL, VDS i CE.
> Standardy projektowe: Nasze produkty są zgodne z kluczowymi normami branżowymi, w tym AWWA C502, AWWA C515, ASME B16.10 i UL 262.
> Rodzaje przyłączy: Aby zapewnić uniwersalne zastosowanie, oferujemy pełną gamę przyłączy końcowych:
- Kołnierzowe: ASME/ANSI B16.1 klasa 125 i BS EN 1092-2 PN16.

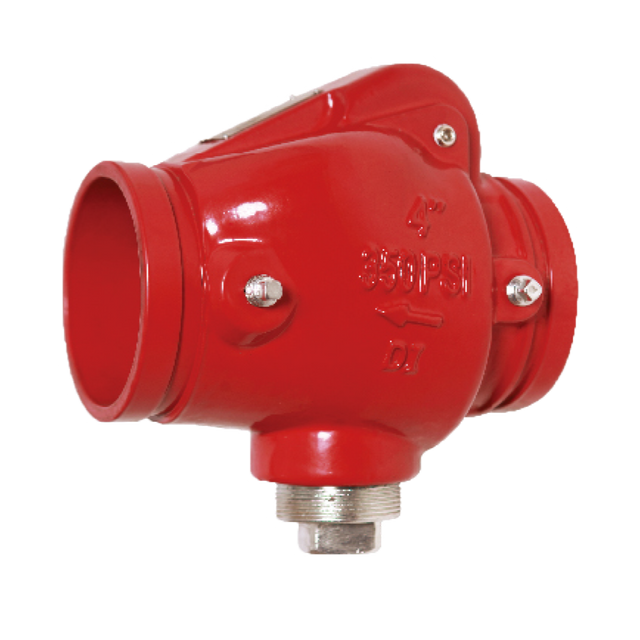

- Rowkowane: ANSI/AWWA C606.
> Zakres rozmiarów: Nasza oferta zaworów obejmuje szeroki zakres rozmiarów, od 2” do 24” (DN50 do DN600), w zależności od konkretnego modelu i typu.
Jak działają: spojrzenie do środka
Zrozumienie wewnętrznego mechanizmu każdego zaworu sterującego jest kluczem do wyboru odpowiedniego produktu do danego zastosowania.

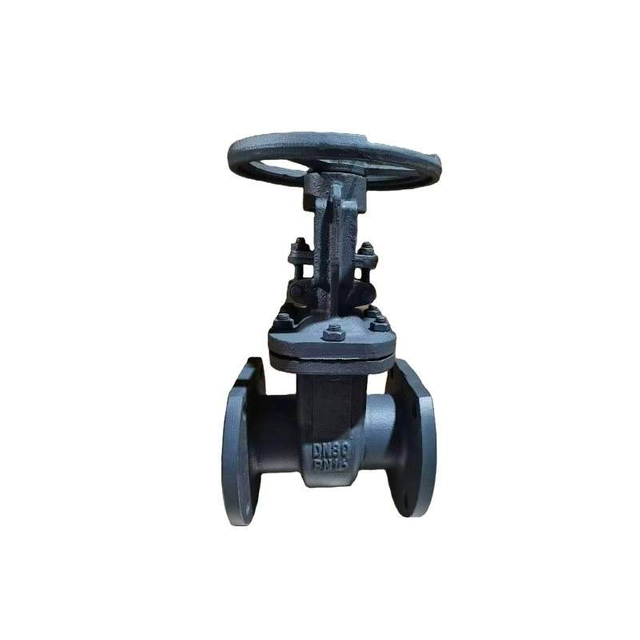

> Mechanizm zasuwy: Klin z żeliwa sferoidalnego w obudowie EPDM jest przesuwany prostopadle do ścieżki przepływu za pomocą obrotowego trzpienia. Klin szczelnie przylega do korpusu zaworu, zatrzymując przepływ.

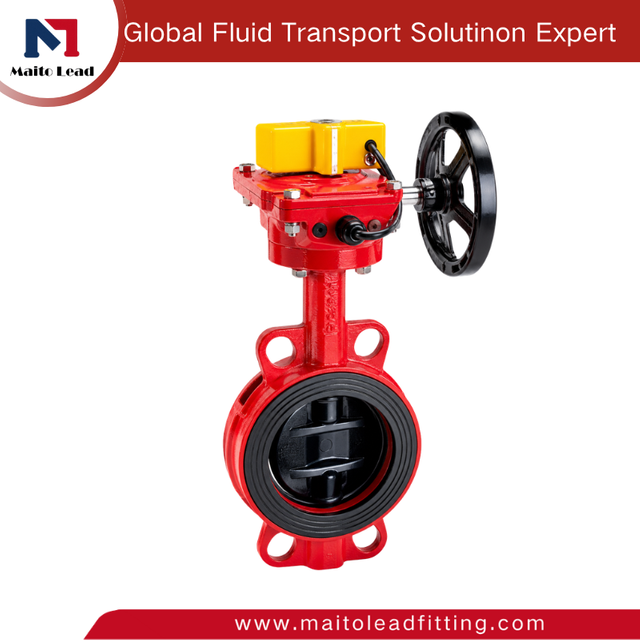

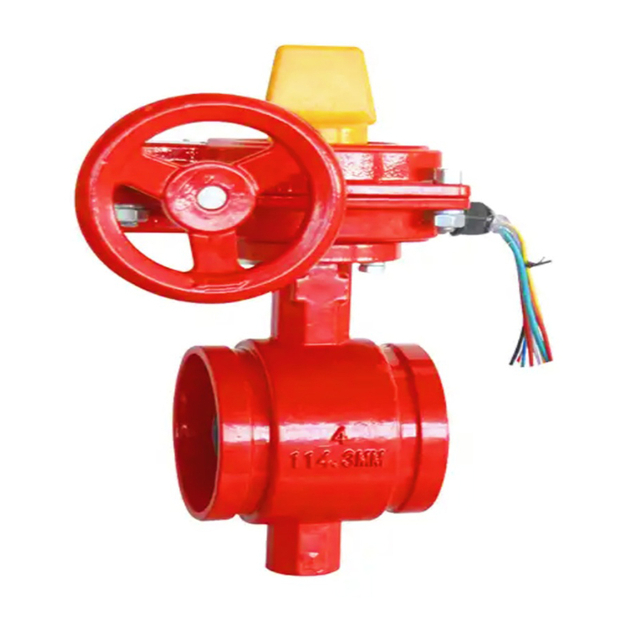

> Mechanizm zaworu motylkowego: Dysk jest zamontowany na centralnym wale w rurze. Obrót trzpienia o 90 stopni powoduje obrót dysku z równoległego (otwartego) do prostopadłego (zamkniętego) do przepływu.
> Mechanizm zaworu zwrotnego alarmu mokrego: Zawór ten działa jako zawór zwrotny i siłownik alarmowy. W stanie gotowości klapa i gumowa uszczelka zapobiegają przedostawaniu się wody do instalacji. Kiedy tryskacz się otworzy, powstający przepływ wody uniesie klapę z jej gniazda. Spowoduje to odblokowanie zaworu, umożliwiając przepływ wody do instalacji i jednocześnie kierując niewielką ilość wody do portu alarmowego, co aktywuje gong silnika wodnego i presostaty.
Kluczowe elementy zaworu
Jakość zaworu zależy od jakości jego elementów. Do każdej części wykorzystujemy najwyższej jakości materiały, aby zapewnić długoterminową i niezawodną obsługę.
> Anatomia zasuwy:
- Korpus i pokrywa: żeliwo sferoidalne (ASTM A536).
- Klin: żeliwo sferoidalne w obudowie EPDM.
- Trzon: stal nierdzewna 304.
- Pokrętło: żeliwo sferoidalne, z konstrukcją zabezpieczoną przed manipulacją w modelach OS&Y.
> Anatomia zaworu motylkowego:
- Korpus: żeliwo sferoidalne.
- Tarcza: żeliwo sferoidalne w obudowie EPDM.
- Wał/trzpień: stal nierdzewna 416.
- Operator: Przekładnia z kołem ręcznym lub prostą dźwignią.
Metody działania zaworu
Oferujemy szereg metod obsługi dostosowanych do różnych wymagań systemowych, od prostego sterowania ręcznego po w pełni zautomatyzowane uruchamianie.
> Obsługa ręczna: Zawiera wieloobrotowe koła ręczne do precyzyjnego sterowania zasuwami OS&Y oraz szybkie dźwignie ćwierćobrotowe do zaworów motylkowych. Zasuwy NRS są dostępne z nakrętkami do współpracy z kluczami T lub słupkami wskaźnikowymi.
> Zdalna i automatyczna obsługa: Nasze specjalistyczne zawory przeciwpożarowe zostały zaprojektowane z myślą o automatycznym reagowaniu. Zawory zalewowe można aktywować zdalnie za pomocą sygnałów elektrycznych lub pneumatycznych, natomiast zawory zwrotne sygnalizujące mokro działają automatycznie po wykryciu spadku ciśnienia w układzie. Dostępne są również zawory elektromagnetyczne umożliwiające precyzyjne sterowanie elektroniczne.
Materiały stosowane w produkcji zaworów
Wybór najwyższej jakości materiałów ma kluczowe znaczenie dla wydajności i trwałości naszych zaworów.
> Konstrukcja rdzenia: Korpus, pokrywa i pokrywy są wykonane głównie z żeliwa sferoidalnego o wysokiej wytrzymałości (ASTM A536 klasa 65-45-12) , co zapewnia doskonały stosunek wytrzymałości do masy.
> Elementy wewnętrzne: Trzpienie i wały są wykonane ze stali nierdzewnej (klasy 304 i 416) w celu zapewnienia maksymalnej trwałości i odporności na korozję. W kluczowych komponentach, takich jak nakrętki trzpienia i pierścienie gniazd, często stosuje się stopy brązu, takie jak C95400, ze względu na ich wytrzymałość i właściwości o niskim tarciu.
> Materiały uszczelniające: Do produkcji o-ringów, uszczelek i uszczelniania klinów i krążków z żeliwa sferoidalnego używamy wysokiej jakości gumy EPDM , zapewniając szczelność pęcherzykową.
> Powłoki ochronne: Aby zapewnić długą żywotność, szczególnie w środowiskach zewnętrznych lub korozyjnych, nasze zawory są pokryte wewnątrz i na zewnątrz powłoką epoksydową związaną metodą stapiania.
