Mangueira flexível para sprinklers: uma solução inteligente para sistemas modernos de sprinklers contra incêndio

Os sistemas de sprinklers contra incêndio são um dos componentes mais importantes nas soluções modernas de proteção contra incêndio. Com a crescente complexidade das estruturas de edifícios e projetos de tetos, os métodos tradicionais de instalação de tubos rígidos podem criar desafios durante o posicionamento e construção dos sprinklers.

Uma mangueira de sprinkler flexível  fornece uma solução de conexão eficiente entre tubos de sprinklers e cabeçotes de sprinklers. Permite um ajuste mais fácil, uma instalação mais rápida e uma adaptabilidade melhorada em comparação com as ligações rígidas tradicionais.

O Grupo Maitolead fornece mangueiras de sprinklers flexíveis de aço inoxidável  projetadas para sistemas automáticos de sprinklers contra incêndio, incluindo mangueiras de sprinklers flexíveis não trançadas e soluções de mangueiras de sprinklers flexíveis trançadas  para aplicações comerciais, industriais e de construção.

O que é uma mangueira flexível para sprinklers?

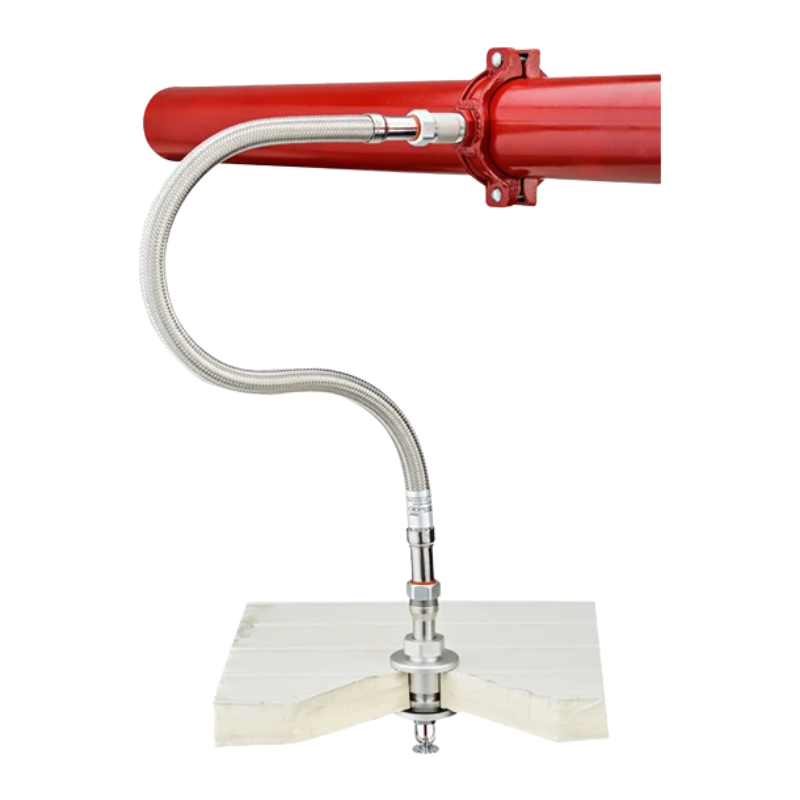

Uma mangueira flexível de sprinkler é um componente de conexão flexível usado entre o tubo do sprinkler contra incêndio e o cabeçote do sprinkler.

A principal função é fornecer uma conexão flexível que permite aos instaladores ajustar a localização dos aspersores de acordo com os layouts do teto.

Um conjunto completo de mangueira flexível para sprinklers geralmente inclui:

·  Mangueira corrugada de aço inoxidável

·  Bocal de entrada

·  Bico de saída

·  Encaixe do redutor

·  Montagem de suporte

·  Acessórios de instalação

Em comparação com conexões de tubos rígidos, as mangueiras flexíveis para sprinklers ajudam a reduzir a dificuldade de instalação e a melhorar a eficiência da construção.

Estrutura e materiais da mangueira flexível para sprinklers

Mangueira ondulada de aço inoxidável

O corpo da mangueira é fabricado em tubo corrugado de aço inoxidável, proporcionando:

·  Boa resistência à corrosão

·  Desempenho de flexão flexível

·  Desempenho de pressão estável

·  Longa vida útil

Componentes de conexão

As mangueiras flexíveis para sprinklers estão disponíveis com diferentes designs de conexão:

Mamilo Reto

Usado para instalações de sprinklers padrão.

Bocal de cotovelo

Adequado para aplicações que requerem ajuste direcional.

Conexão ranhurada

Fornece soluções de conexão convenientes para sistemas de tubulação específicos.

Tipos de thread disponíveis:

·  TNP

·  BSPT

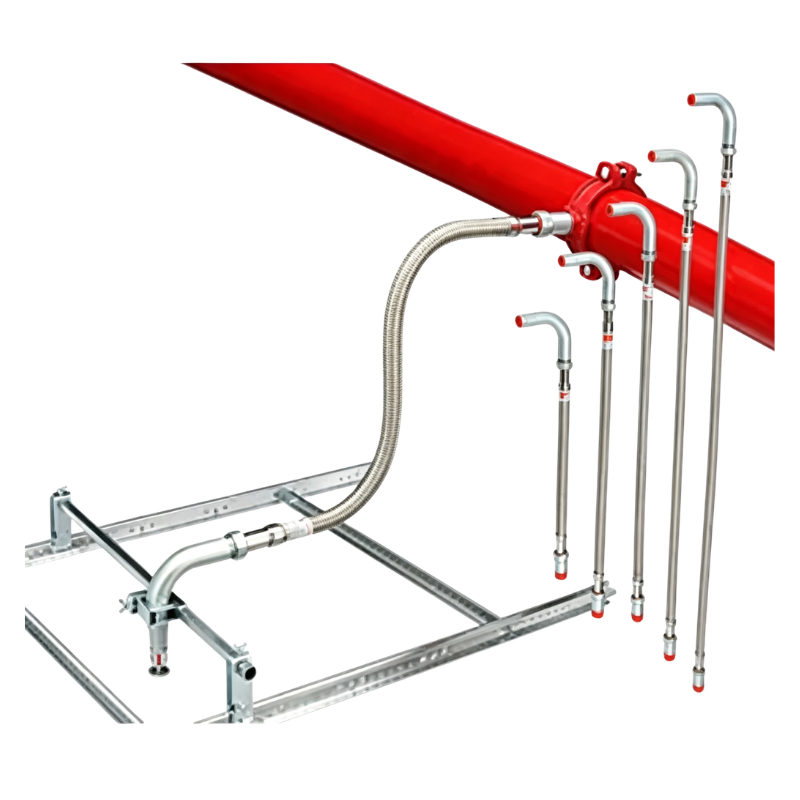

Montagem de suporte

O sistema de suporte de instalação ajuda a manter a posição correta do aspersor.

Os acessórios disponíveis incluem:

·  Suporte lateral

·  Suporte central

·  Suporte central rápido

·  Barra de teto

·  Parafusos de fixação

Tipos de mangueira flexível para sprinklers

Mangueira flexível não trançada para sprinklers

A mangueira flexível não trançada para sprinklers apresenta uma mangueira corrugada de aço inoxidável sem uma camada trançada externa.

Vantagens:

·  Estrutura leve

·  Alta flexibilidade

·  Fácil instalação

·  Adequado para aplicações gerais de sprinklers

A série RF-100 pertence a esta categoria.

 Mangueira flexível trançada para sprinklers

A mangueira de sprinkler flexível trançada adiciona uma camada externa de proteção trançada em aço inoxidável.

Vantagens:

·  Maior resistência mecânica

·  Melhor proteção externa

·  Maior durabilidade

·  Adequado para projetos exigentes de proteção contra incêndio

As séries RF-200 e RF-400 pertencem a esta categoria.

 Série de produtos de mangueira flexível para sprinklers

Mangueira de sprinkler flexível não trançada RF-100

Características:

·  Mangueira flexível de aço inoxidável não trançada

·  Conexão de bico reto

·  Design flexível e leve

Especificações:

Mangueira de sprinkler flexível trançada RF-200

Características:

·  Camada de proteção trançada em aço inoxidável

·  Opções de conexão de bico reto/cotovelo/ranhurado

Especificações:

RF-400 Flexível Trançado de Alto Desempenho

Mangueira de aspersão

O RF-400 adota um design avançado de fole anular, proporcionando maior flexibilidade e maior diâmetro de fluxo interno.

Características:

·  Alta flexibilidade

·  Perda de fricção reduzida

·  Maior capacidade de fluxo

·  Adequado para aplicações de sprinklers pendentes secos

Especificações:

Vantagens da mangueira flexível para sprinklers

 Instalação mais rápida

Mangueiras flexíveis para sprinklers simplificam a instalação em comparação com a modificação de tubos rígidos.

Benefícios:

·  Tempo de instalação reduzido

·  Menor custo de mão de obra

·  Ajuste mais fácil

Ajuste de posição flexível

A mangueira permite que os aspersores sejam posicionados com precisão de acordo com os layouts do teto.

Adequado para:

·  Tetos falsos

·  Interiores comerciais

·  Estruturas de edifícios complexos

Construção confiável em aço inoxidável

Os materiais de aço inoxidável fornecem:

·  Resistência à corrosão

·  Resistência mecânica

·  Confiabilidade a longo prazo

Guia correto de dobra e instalação

A dobra e a instalação adequadas são importantes para garantir o desempenho e a vida útil das mangueiras flexíveis de sprinklers.

Diferentes estruturas de mangueiras requerem diferentes métodos de inspeção de flexão.

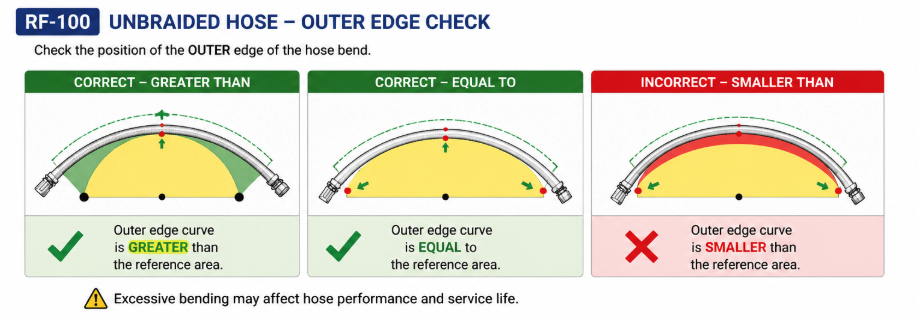

Verificação da borda externa da mangueira não trançada RF-100

A mangueira não trançada RF-100 usa o método de verificação da borda externa.

Durante a instalação:

Correto:

✓ Maior que
A curva da borda externa é maior que a área de referência.

✓ Igual a
A curva da borda externa atinge a posição de referência.

Incorreto:

✘ Menor que
A curva da borda externa é menor que a área de referência.

A flexão excessiva pode afetar o desempenho e a vida útil da mangueira.

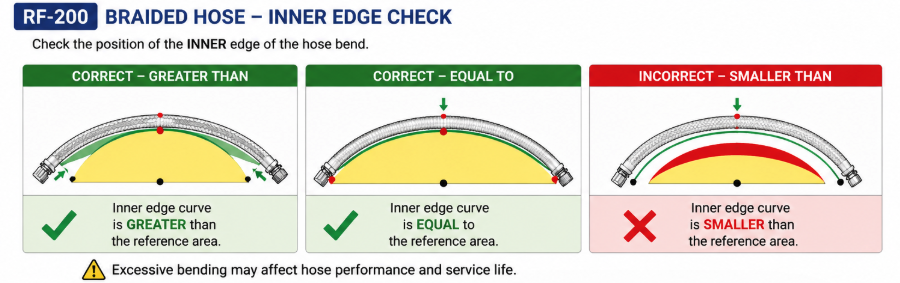

Verificação da borda interna da mangueira trançada RF-200

A mangueira trançada RF-200 usa o método de verificação da borda interna.

Durante a instalação:

Correto:

✓ Maior que
A curva da borda interna é maior que a área de referência.

✓ Igual a
A curva da borda interna atende à posição recomendada.

Incorreto:

✘ Menor que
A curva da borda interna é menor que a área de referência.

Evite flexão excessiva ou deformação forçada.

Guia de instalação passo a passo

Etapa 1: conectar o bocal de entrada

Instale o bocal de entrada na interface de saída do ramal da tubulação de abastecimento de água.

Use selante de tubo adequado, como:

·  Fita PTFE

·  Selante de tubos

Torque de aperto recomendado:

·  Bico de entrada: 50 N·m / 35 ft-lbs

·  Porca deslizante hexagonal: 28 N·m / 20 ft-lbs

Etapa 2: consertar o conjunto do suporte

Instale os suportes laterais no trilho principal da grade de teto em barra T.

Insira a barra quadrada nos suportes laterais e coloque o suporte central no meio.

Torque de aperto:

·  Parafusos do suporte lateral: 4 N·m / 3 ft-lbs

Etapa 3: dobre e localize a mangueira

Ajuste a mangueira flexível de acordo com a posição de instalação necessária.

Importante:

·  Não torça a mangueira

·  Evite flexão excessiva

·  Mantenha o raio de curvatura necessário

Insira o bico de descarga no suporte central.

Depois de posicionar o aspersor, aperte os parafusos do suporte central.

Torque de aperto:

·  Parafusos do suporte central: 4 N·m / 3 ft-lbs

Etapa 4: Conecte o aspersor

Aperte as porcas deslizantes:

·  28 N·m/20 pés-lbs

Instale o aspersor de acordo com as instruções do fabricante do aspersor.

Finalmente, realize testes de vazamento de acordo com os requisitos aplicáveis ​​de proteção contra incêndio.

Aplicações de mangueira flexível para sprinklers

mangueiras de sprinklers flexíveis são amplamente utilizadas em:

·  Edifícios comerciais

·  Prédios de escritórios

·  Hotéis

·  Shopping centers

·  Plantas industriais

·  Armazéns

·  Centros de dados

·  Salas limpas

·  Instalações públicas

Como escolher a mangueira flexível certa para sprinklers?

Antes de comprar, considere:

1. Estrutura da mangueira

Escolher:

·  Mangueira não trançada

·  Mangueira trançada

de acordo com os requisitos do projeto.

2. Tipo de conexão

Confirmar:

·  Mamilo reto

·  Cotovelo

·  Conexão ranhurada

3. Requisito de pressão

Selecione os produtos de acordo com a pressão de trabalho do sistema.

4. Requisitos de certificação

Padrões comuns:

·  Listado pela UL

·  FM aprovado

 Por que escolher o Grupo Maitolead?

O Grupo Maitolead é especializado no fornecimento de produtos de proteção contra incêndio e soluções de tubulação industrial para clientes internacionais.

Nossas soluções de mangueiras flexíveis para sprinklers oferecem:

·  Construção confiável em aço inoxidável

·  Múltiplas opções de produtos

·  Acessórios de instalação completos

·  Serviço de exportação profissional

·  Soluções flexíveis para diferentes projetos

Temos o compromisso de ajudar os clientes a construir sistemas de proteção contra incêndio mais seguros e eficientes em todo o mundo.

Conclusão

A mangueira flexível de sprinklers tornou-se uma solução importante para sistemas modernos de sprinklers contra incêndio. Em comparação com as conexões de tubos rígidos tradicionais, as mangueiras flexíveis de aço inoxidável para sprinklers proporcionam instalação mais fácil, melhor flexibilidade e desempenho confiável.

Desde mangueiras flexíveis não trançadas para sprinklers para aplicações gerais até soluções trançadas de alto desempenho para projetos exigentes, o Grupo Maitolead fornece soluções profissionais de proteção contra incêndio para atender às diferentes necessidades dos clientes.
