Wysokowydajne rowkowane łączniki rurowe zapewniające bezpieczne i wolne od wycieków połączenia
W każdym systemie rurociągów integralność połączenia jest najważniejsza. Maito Lead oferuje nowoczesne, wydajne i wysoce niezawodne rozwiązanie dzięki naszym wysokiej jakości złączom rowkowanym. Zaprojektowane z myślą o szybkim montażu i długotrwałej niezawodności, nasze złącza zapewniają bezpieczną metodę łączenia, która przewyższa tradycyjne spawanie lub kołnierzowanie. Spełniając obietnicę naszej marki „Bezpieczniej, bez wycieków”, oferujemy szeroką gamę trwałych rozwiązań w zakresie łączników rurowych , wykonanych z o wysokiej wytrzymałości, metalowych materiałów zapewniających niezrównaną wydajność w najbardziej wymagających środowiskach.
Mechanizm sprzęgający rowkowany: prosty, szybki i bezpieczny
Geniusz złącza rowkowego polega na jego prostej i skutecznej konstrukcji. System składa się z trzech głównych elementów: uszczelki, obudów oraz śrub i nakrętek. Proces jest prosty:
1. Specjalnie zaprojektowana uszczelka elastomerowa jest naciągnięta na dwa rowkowane końce rury.
2.Następnie na uszczelkę zakłada się dwa segmenty obudowy. Zintegrowane wpusty w obudowach precyzyjnie wchodzą w rowki w rurach.
3. W miarę dokręcania śrub i nakrętek obudowy dociskają się do uszczelki, tworząc bezpieczne, jednolite połączenie. To działanie ściska uszczelkę, tworząc reagującą na ciśnienie, szczelną uszczelkę, która wzmacnia się wraz ze wzrostem ciśnienia wewnętrznego w układzie.

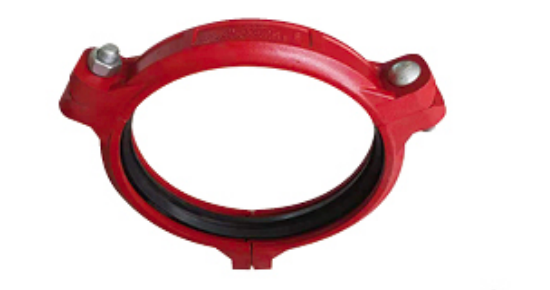

Anatomia trwałego łącznika rurowego
Każdy element naszego sprzęgła rowkowanego został zaprojektowany z myślą o maksymalnej wydajności i trwałości:
> Obudowy: Solidne osłony zewnętrzne są odlewane z żeliwa sferoidalnego o wysokiej wytrzymałości (ASTM A536, GRADE 65-45-12), zapewniając doskonałe uszczelnienie złącza i zapewniając jego odporność na wysokie ciśnienie i naprężenia zewnętrzne.
> Uszczelka: Uszczelka elastomerowa jest głównym elementem uszczelniającym. Został zaprojektowany tak, aby reagował na nacisk, co oznacza, że uszczelnienie staje się mocniejsze wraz ze wzrostem ciśnienia wewnętrznego. Dostępne w wykonaniu z różnych materiałów, takich jak EPDM do zastosowań wodnych (od -30°C do 130°C) i nitryl do produktów naftowych (od -20°C do 80°C), w celu dostosowania do różnych zastosowań.
> Śruby i nakrętki: Do mocowania obudów stosuje się śruby i nakrętki poddane obróbce cieplnej o wysokiej wytrzymałości. Zazwyczaj są one powlekane lub platerowane (np. cynkowane ogniowo) w celu zwiększenia odporności na korozję i zapewnienia długoterminowej integralności połączenia.
Dlaczego warto wybrać łączniki rowkowane do swojego systemu rurociągów?
> Doskonałe bezpieczeństwo i niezawodność: zapewnia bezpieczne, szczelne połączenie, potwierdzone rygorystycznymi testami ciśnieniowymi i międzynarodowymi certyfikatami, takimi jak FM i UL.
> Szybki montaż: Znacząco skraca czas montażu w porównaniu z tradycyjnymi metodami. Nie wymaga spawania ani specjalnych narzędzi, co obniża koszty pracy.
> Elastyczność projektu: system dostosowuje się do ruchu rury. Elastyczne złącza pozwalają na kontrolowane rozszerzanie, kurczenie się i odchylenie kątowe, zmniejszając naprężenia w systemie.
> Zwiększona trwałość: Jako wiodące trwałe rozwiązania sprzęgające , nasze produkty są wykonane z wytrzymałego żeliwa sferoidalnego z powłokami ochronnymi (np. farbą, żywicą epoksydową, galwanizacją), które są odporne na korozję i zapewniają długą żywotność.
> Redukcja wibracji i hałasu: Uszczelka elastomerowa pomaga pochłaniać i tłumić wibracje i hałas systemu.
> Łatwa konserwacja: Złącza można łatwo zdemontować w celu uzyskania dostępu do systemu, co upraszcza konserwację i modyfikacje.
Dane techniczne łącznika rowkowanego
| specyfikacji |
Szczegóły |
| Tworzywo |
Żeliwo sferoidalne zgodne z ASTM A536, klasa 65-45-12 |
| Zakres rozmiarów |
1” – 24” (DN25 – DN600) |
| Ciśnienie robocze |
Do 363 PSI / 2,5 MPa (różni się w zależności od modelu i rozmiaru) |
| Opcje wykończenia powierzchni |
Powłoka epoksydowa malowana proszkowo (czerwony/pomarańczowy), malowana, cynkowana ogniowo, galwanizowana |
| Materiały uszczelek i zakres temperatur |
EPDM: -30°C do 130°C (-22°F do 266°F). Zalecany do gorącej wody, słabych kwasów i zaopatrzenia w wodę. Nitryl (NBR): -20°C do 80°C (-4°F do 176°F). Zalecany do ropy naftowej, olejów mineralnych i roślinnych. Dostępne są również opcje silikonu i fluoru do określonych zastosowań chemicznych i wysokotemperaturowych. |
| Certyfikaty |
Zatwierdzone przez FM i wymienione na liście UL |
Sprawdzona wydajność w różnych branżach
Nasze złącza rowkowane cieszą się zaufaniem na całym świecie ze względu na ich wszechstronność i solidne działanie w szerokim zakresie zastosowań:
> Systemy ochrony przeciwpożarowej: Podstawowe zastosowanie niezawodnych połączeń instalacji tryskaczowych i rur przeciwpożarowych.
> Zaopatrzenie w wodę i uzdatnianie: szeroko stosowane w wodociągach miejskich i przemysłowych.
> HVAC i ogrzewanie: Idealny do łączenia rur systemów grzewczych i chłodzących.
> Procesy przemysłowe: Nadaje się do rurociągów naftowych, gazowych i gazociągów budowlanych.
> Hydraulika i budownictwo ogólne: stosowane w dużych budynkach komercyjnych i mieszkalnych, w tym w przełomowych projektach, takich jak Stadion Narodowy (Ptasie Gniazdo) i Światowe Centrum Finansowe w Szanghaju.
Znajdź idealne rozwiązanie rurowe już dziś
Aby uzyskać trwałe rozwiązanie sprzęgające , które zapewnia niezrównane bezpieczeństwo, szybkość i niezawodność, wybierz Jianzhi. Zapoznaj się z naszą pełną kolekcją sztywnych i elastycznych łączników do rur rowkowanych poniżej, aby znaleźć idealne dopasowanie do swojego projektu. W przypadku zapytań technicznych lub zamówień zbiorczych skontaktuj się z naszym zespołem ekspertów już dziś.
