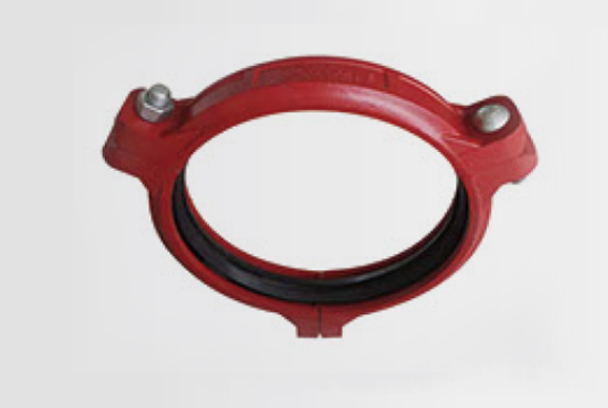

Acoplamento rígido rígido de serviço pesado | Ul/fm | Ferro dúctil (ASTM A536) | EPDM/NBR | DN25 - DN300 (1 ″ –12 ″)

Descrição do produto

Os acoplamentos rígidos rápidos são dispositivos mecânicos projetados para fornecer uma conexão rígida entre dois eixos com o benefício adicional de instalação e desmontagem rápidas e fáceis. Ao contrário dos acoplamentos rígidos tradicionais, os acoplamentos rígidos rápidos podem ser conectados ou desconectados sem a necessidade de ferramentas ou alinhamento preciso, tornando -os ideais para aplicações onde são necessárias manutenção ou alterações frequentes. Esses acoplamentos são normalmente fabricados com materiais de alta resistência e são projetados para manter uma conexão rígida sem jogo ou reação.

Características

·  Instalação rápida: os acoplamentos rígidos rápidos podem ser instalados ou removidos em segundos sem a necessidade de ferramentas, reduzindo significativamente o tempo de inatividade.

·  Alta precisão: apesar do recurso rápido de conexão/desconexão, eles mantêm um alto nível de precisão e rigidez na conexão.

·  Sem reação: eles fornecem uma conexão sem reação, essencial para aplicações que requerem alta precisão.

·  Construção durável: feita de materiais como aço ou alumínio, eles são projetados para suportar cargas pesadas e condições operacionais severas.

·  Manutenção fácil: devido ao seu design simples, os acoplamentos rígidos rápidos são fáceis de manter e inspecionar.

Aplicativo

Os acoplamentos rígidos rápidos são comumente usados ​​em aplicações onde são necessárias alterações frequentes de acoplamento, como trocadores de ferramentas, robótica e máquinas automatizadas. Eles também são usados ​​em indústrias como embalagens, processamento de alimentos e fabricação geral, onde mudanças rápidas podem levar ao aumento da produtividade.

Perguntas frequentes

1. Os acoplamentos rígidos rápidos são adequados para aplicações de alto torque?

Sim, muitos acoplamentos rígidos rápidos são projetados para lidar com cargas de alto torque, mas é importante selecionar um acoplamento que corresponda aos requisitos de torque do aplicativo.

2. Como os acoplamentos rígidos rápidos garantem uma conexão rígida sem ferramentas?

Esses acoplamentos usam um mecanismo de travamento exclusivo, como um detentor de bola com mola ou um design cônico, que permite uma conexão segura e rígida sem a necessidade de ferramentas.

3. Quais são os sinais comuns de desgaste em um acoplamento rígido rápido?

Os sinais de desgaste incluem dificuldade em conectar ou desconectar o acoplamento, qualquer dano visível ao mecanismo de travamento ou jogo excessivo na conexão. As inspeções regulares podem ajudar a identificar esses problemas antes que eles levem à falha do acoplamento.

O acoplamento rígido rápido são acessórios para conexão rápida e fixação de tubos. Eles são projetados com um método de instalação simples e rápido, geralmente sem ferramentas ou soldagem adicionais. Ele garante a firmeza e a vedação das conexões de tubo através de um design exclusivo de groove e mecanismo de travamento. O acoplamento rígido rápido pode resistir efetivamente às flutuações de pressão entre os tubos, evitando problemas de vazamento e fornecendo conexões confiáveis.

Este produto é amplamente utilizado em sistemas de proteção contra incêndio, tubos de construção, sistemas de aquecimento, ventilação e ar condicionado (HVAC), tubos de abastecimento de água e drenagem, etc., especialmente em ambientes que requerem instalação rápida, desmontagem ou manutenção, o acoplamento rígido rápido proporciona uma grande conveniência. Nos sistemas de proteção contra incêndio, pode garantir a segurança e a confiabilidade das conexões de tubos; Nos tubos de hvac e abastecimento de água, ele fornece uma solução de conexão simples e eficiente, especialmente para locais que requerem manutenção e ajuste frequentes. Devido à sua alta eficiência e conveniência, o acoplamento rígido rápido tem sido amplamente utilizado em edifícios modernos e sistemas de tubulação industrial.

• Material: ASTM A536, grau 65-45-12, qt450-10

• Tópicos: ASME B1.20.1, ISO 7-1, BS21, BSPT, NPT, GB 7306

• Tamanho: ISO6182, AWWA C606

• Tamanho disponível: 1 '-24 '

• Tratamento de superfície: pintado eletroforético

• Galvanizado eletroplinado, epóxi, galvanizado




Pressão do ar e cronograma de pressão de retenção
NÃO.	Tamanho	Pressão	Hora de manter a pressão	Observação
1	≤dn5eadas e conformidade com os p	≥0,5mpa	≥5s	Pressão do ar
2	> DN50 ~ DN350	≥0,5mpa	≥10s	Pressão do ar
3	> DN350	1.5 vezes a pressão de trabalho nominal	5min	pressão da água

Junta de borracha
Nome	recomendado Médio de aplicação	Padrões relacionados	recomendada temperatura de aplicação Faixa de
E: EPDM	Abastecimento de água, drenagem, esgoto, ar de temperatura normal, ácido fraco e álcalis fracos	GB5135.11	-30 ℃ ~+130 ℃
		GB/T 21873	-22 ° F ~+266 ° F.
	Suprimento contínuo de 110 ℃ Água quente	GB/T 27572
D: Nitrila	petróleo, óleo vegetal, óleo mineral	GB5135.11	-20 ℃ ~+80 ℃
		GB/T 23658	-4 ° F ~+176 ° F.
S: Siucon	água potável	GB/T 28604	-40 ℃ ~+180 ℃
	ar seco de alta temperatura e alguns de alta temperatura produtos químicos	GB5135.11	-40 ° F ~+356 ° F.
F: Fluorina	o ácido, a solução alcalina e o óleo de lubrificação quente	HG/T 2181	-20 ℃ ~+180 °
			-4 ° F ~+356f
V: Neoprene	água do mar		-20 ° ℃ ~+100 ℃ -4 ° F ~+212 ° F.

ou

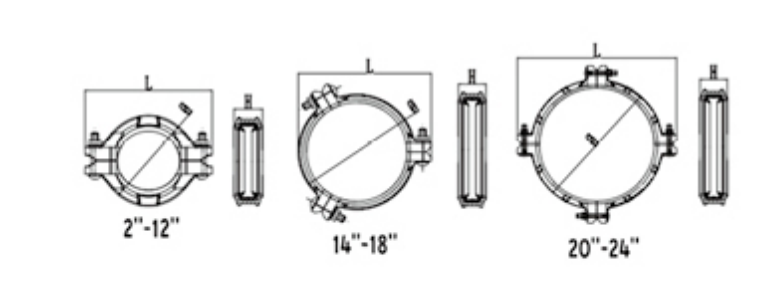

nominal Tamanho mm/in	Tubo o.dmmin	de trabalho Pressão PSVMPA	Tamanho do parafuso	Dimensões l mm/in
			Não. Size mm	φ	L	H
50 2	60.3 2.375	500 3.45	2-m10x55	88.6  3.448	129.5   5.098	46 1.811
65 2-1/2	76.1 2.875	500 3.45	2-m10x55	107.8 4.244	149   5.866	46   1.811
80 3	88.9 3.000	500 3.45	2-m12x75	120.8 4.756	171   6.732	46   1.811
100 4	114.3 4.500	500 3.45	2-m12x75	146 5.748	197   7.756	51   2.008
125 5	139.7 5.500	450 3.1	2-m16x100	174.8  6.882	234   9.213	51   2.008
150 6	165.1 6.500	450 3.1	2-m16x100	200.2  7.882	260.5  10.256	53   2.087
200 8	216.3 8.516	300 2.07	2-M20X120	261.4 10.291	333   13.11	63   2.480
250 10	267.4 10.528	300 2.07	2-m22x130	318.6 12.543	395  15.551	64   2.52
300 12	318.5 12.539	300 2.07	2-m22x165	371 14.606	451   17.756	64   2.52
350 14	355.6 14.00	300 2.07	3-m22x100	406 15.984	461  18.15	75   2.953
400 16	406.4 16.00	300 2.07	3-m22x100	458.6 18.055	513.8   20.228	75   2.953
450 18	457.2 18.00	250 1.72	3-m22x100	515 20.276	571 22.48	82 3.228
500 20	508 20.00	250 1.72	4-m24x130	565 22.244	690 27.165	79 3.11
600 24	609.6 24	250 1.72	4-m24x130	676 26.614	786.6 30.969	79 3.11
