Vues : 0 Auteur : Éditeur du site Heure de publication : 2026-07-24 Origine : Site
Un dimensionnement incorrect des raccords de tuyaux entraîne souvent de graves grippages de filetage. Cela peut également provoquer des fuites inattendues du système. Ces pannes soudaines créent des temps d’arrêt opérationnels coûteux dans les systèmes exigeants de traitement des fluides industriels. Sélection du bon Le mamelon en acier inoxydable nécessite bien plus que la simple correspondance des diamètres nominaux des tuyaux. Cela implique d’aligner soigneusement l’épaisseur de paroi, les normes de filetage et les qualités de matériaux. Vous devez faire correspondre ces facteurs techniques directement aux limites précises de pression du système et aux exigences environnementales strictes.
Ce guide présente un cadre d’évaluation technique complet. Cela aidera les équipes d'approvisionnement et d'ingénierie à préciser les raccords de tuyauterie industriels en acier inoxydable nécessaires à leurs réseaux de tuyauterie critiques. Vous apprendrez à mesurer les mamelons avec précision. Nous expliquons également comment choisir le bon programme et la bonne qualité d'alliage. Notre objectif principal est de vous aider à éviter des erreurs d’approvisionnement coûteuses et à garantir des installations sûres et sans fuite à chaque fois.

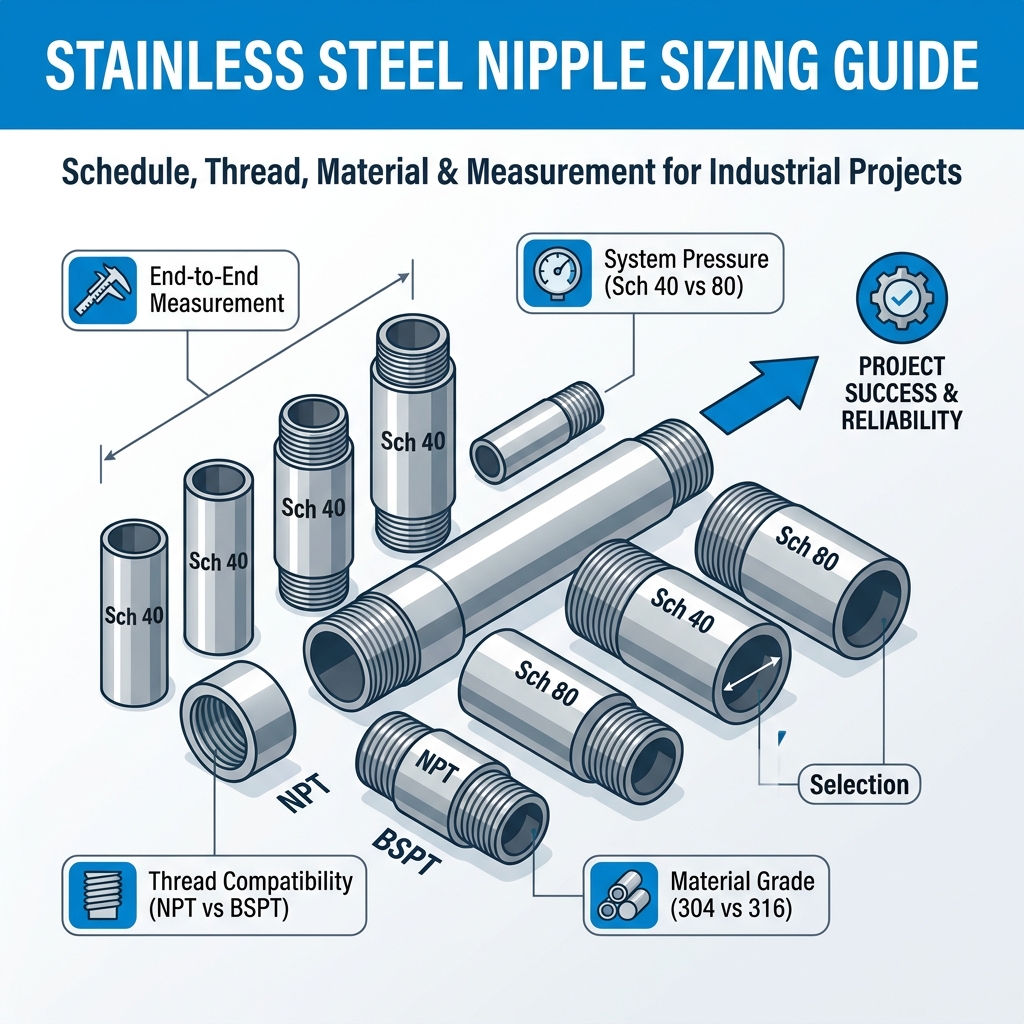

Norme de mesure : la longueur du mamelon est mesurée universellement de bout en bout, y compris les filetages, et pas seulement le tuyau exposé.
Pression et épaisseur de paroi : la pression de fonctionnement dicte le programme requis (généralement Sch 40 pour un service standard, Sch 80 pour les environnements haute pression/corrosifs).
Compatibilité des threads : le mélange des threads NPT et BSPT garantit la défaillance du système ; une correspondance précise n’est pas négociable.
ROI du matériau : l'acier inoxydable 304 offre une durabilité de base, tandis que l'acier 316 est requis pour les environnements marins ou à haute teneur en chlorure.
Conformité du fournisseur : le partenariat avec un fournisseur d'embouts certifié EN10241 garantit la traçabilité des matériaux et une géométrie de filetage cohérente.
Les erreurs d’approvisionnement proviennent souvent de malentendus fondamentaux. Les acheteurs jugent mal la façon dont les raccords de tuyaux sont mesurés. Cette erreur entraîne des retards dans les installations. Cela crée également du gaspillage de matériaux sur le chantier. Vous devez comprendre les différences critiques dans les conventions de dimensionnement des tuyaux avant de passer une commande.
La taille nominale des tuyaux (NPS) provoque une confusion fréquente dans les achats industriels. Vous devez comprendre que le NPS n'est pas égal au diamètre extérieur physique (OD). NPS agit uniquement comme un désignateur sans dimension. Il classe les tailles de tuyaux normalisées par les codes de l'industrie. Par exemple, considérons un raccord NPS de 1/2 pouce. Il possède en fait un diamètre extérieur de 0,840 pouces. La mesure directe de la face du tuyau donne des données incorrectes. Vous commanderez probablement la mauvaise taille si vous vous fiez à des mesures physiques directes.
Les réalités de la mesure de longueur présentent un autre défi important pour les ingénieurs. Une règle universelle régit tout ce processus. La longueur totale est toujours mesurée de bout en bout. Vous devez inclure les parties filetées dans cette mesure totale. Ne mesurez pas uniquement la tige non filetée exposée au milieu.
Vous devez également faire la distinction entre les différents styles de mamelons. Ils servent à des fins physiques totalement différentes.
Mamelon fermé : comporte des fils sur toute sa longueur. Il ne laisse aucun espace non fileté entre les raccords joints.
Mamelon spatial : comporte une section centrale distincte non filetée. Cela fournit une surface de préhension pour les outils standards.
Les raccords fermés présentent des risques spécifiques à l'installation. Vous ne pouvez pas les saisir avec des clés à tube standard. Cela écrase les fils externes délicats. Vous devez utiliser des clés à tube internes spécialisées. Ces outils agrippent solidement le mur intérieur. Ils évitent d'endommager le filetage externe lors de l'assemblage final.
Les risques de mise en œuvre surviennent fréquemment lors des calculs de configuration des pipelines. De nombreux ingénieurs oublient de prendre en compte la profondeur d'engagement des filetages. Les filetages se vissent dans les raccords femelles selon une distance spécifique. Cette insertion réduit la longueur totale exposée de votre course. Ne pas calculer cette profondeur modifie la dimension finale. Votre système de tuyauterie ne s’alignera pas correctement. Vous subirez de fortes contraintes mécaniques aux points de connexion.
Voici les étapes pour calculer des longueurs de parcours précises :
Mesurez la longueur totale de bout en bout du mamelon.
Déterminez la profondeur de filetage standard pour votre NPS spécifique.
Soustrayez deux fois la profondeur du maquillage de la longueur totale.
Utilisez cette valeur finale comme longueur installée réelle.
Vous devez faire correspondre avec précision l’intégrité structurelle aux exigences du système. Une évaluation appropriée évite les éruptions dangereuses sous pression. Il stoppe également l’usure prématurée due à l’abrasion interne. L'épaisseur des parois est classée globalement par le système Schedule. Votre environnement d’exploitation dicte entièrement cette sélection.
L'annexe 40 représente la classification de poids standard. Cela fonctionne mieux pour les systèmes de plomberie commerciaux généraux. Vous pouvez l'utiliser en toute sécurité pour les applications industrielles basse pression. Cela reste très rentable pour les projets à grande échelle. Cependant, il offre moins de protection matérielle contre l’érosion interne. Nous le déconseillons pour les transferts de fluides très abrasifs.
Le programme 80 indique une épaisseur de paroi très lourde. C'est absolument obligatoire pour les systèmes à haute pression. Vous devez l'utiliser pour les applications de support structurel. Il gère également exceptionnellement bien le transport de fluides hautement corrosifs. Les parois plus épaisses offrent une protection supplémentaire cruciale contre les attaques chimiques.
Il y a un compromis distinct à considérer ici. Des parois plus épaisses réduisent naturellement le diamètre interne (ID). Cette réduction physique a un impact sur les débits globaux du système. Vous devrez peut-être effectuer des recalculs hydrauliques. La perte par friction augmente à mesure que le diamètre interne diminue.
Nous devons aligner la sélection du calendrier sur la pression de fonctionnement maximale (MOP). Vous devez également tenir compte attentivement des fluctuations de température attendues. Les températures élevées affaiblissent légèrement l’intégrité structurelle au fil du temps.
Comparaison des spécifications des programmes de canalisations
Type d'horaire |
Niveau d'épaisseur de paroi |
Impact du diamètre interne |
Environnements d'application idéaux |
|---|---|---|---|
Annexe 40 |
Standard / Moyen |
Allocation maximale de débit |
Plomberie commerciale, conduites basse pression |
Annexe 80 |
Lourd/épais |
Allocation de débit réduite |
Fluides corrosifs à haute pression, structurels |
La navigation dans les types de threads nécessite d’identifier les différences régionales spécifiques. Il faut comprendre les variations mécaniques précises pour assurer des joints hermétiques. Le mélange des standards reste une erreur industrielle très courante.
NPT signifie National Pipe Thread. Il constitue la principale norme en Amérique du Nord. NPT présente un angle de filetage distinct de 60 degrés. Il intègre des pics et des vallées aplatis le long du profil. Les fils se rétrécissent pour se coincer étroitement. Cette action de calage crée une garniture mécanique robuste.
BSPT signifie British Standard Pipe Taper. Il sert de norme pour l’Europe et l’Asie. De nombreux systèmes industriels mondiaux en dépendent largement. BSPT présente un angle de filetage unique de 55 degrés. Il intègre des pics et des vallées arrondis au lieu de sommets aplatis. Cette géométrie nécessite un outillage de fabrication entièrement différent.
Vous devez évaluer soigneusement la qualité du fil avant d'acheter. Cela montre exactement pourquoi spécifier un spécialiste Le fabricant de raccords filetés BSPT est extrêmement important. Les projets internationaux exigent des tolérances d'usinage exactes. Des fils mal coupés fuiront quel que soit le mastic utilisé.
Attention : vous courez de graves risques si vous mélangez ces normes. Forcer un raccord mâle NPT dans un port femelle BSPT garantit l'échec. Les fils se croiseront presque immédiatement après avoir été tournés. Cette erreur entraîne des fuites inévitables sous la pression opérationnelle. Les sommets aplatis vont irriter les vallées arrondies. Vous détruirez probablement les deux raccords de façon permanente.
Vous devez faire correspondre soigneusement la composition de l’alliage aux réalités chimiques. L’environnement de votre projet dicte entièrement ce choix métallurgique. Une sélection appropriée des matériaux optimise l’efficacité du système à long terme. Nous nous appuyons sur deux qualités d'alliage primaires dans l'industrie.
L'acier inoxydable 304 offre une grande polyvalence globale. Il offre une excellente résistance à l’oxydation atmosphérique générale. Il reste très rentable pour les canalisations industrielles standards. Il tire sa force des ajouts de chrome et de nickel.
Cependant, il présente des inconvénients chimiques notables. Il devient rapidement très sensible à la corrosion par piqûre. Les environnements riches en chlorures détruisent rapidement la couche passive. Nous déconseillons fortement son utilisation à proximité des environnements côtiers.
Idéal pour : Nous recommandons le 304 pour les systèmes d’eau potable. Il fonctionne parfaitement pour les configurations CVC standard. Vous pouvez l'utiliser en toute confiance pour des applications de traitement chimique non agressives.
L'acier inoxydable 316 contient un ajout crucial de molybdène. Cet élément offre une résistance supérieure aux chlorures agressifs. Il gère exceptionnellement bien les solvants industriels agressifs. La couche d'oxyde protectrice reste stable sous des contraintes sévères. Le principal inconvénient réside dans un coût initial du matériau légèrement plus élevé.
Idéal pour : Nous recommandons fortement le 316 pour les applications marines exigeantes. Il dessert de manière fiable les installations municipales de traitement des eaux usées. Les usines de traitement chimique agressives exigent cette qualité en permanence. Les installations de traitement pharmaceutique nécessitent également ses propriétés hygiéniques supérieures. Une sélection appropriée garantit votre Les raccords de tuyauterie en acier inoxydable 304/316 durent en toute sécurité pendant des décennies.
La logique de présélection nécessite une évaluation approfondie des fournisseurs. Vous devez regarder bien au-delà du simple prix unitaire. Des pièces de haute qualité exigent des normes de fabrication rigoureuses. Un partenariat avec la bonne installation évite des retards massifs dans les projets.
Les certifications prouvent la véritable capacité technique d'un fournisseur. Vous devez vous associer exclusivement à un Fournisseur de tétines EN10241 . Cette norme spécifique garantit une précision dimensionnelle précise sur tous les lots. Il garantit également une stricte intégrité des matériaux de la fonderie.
Recherchez spécifiquement la certification ISO 9001 actuelle. Vous devez également demander des rapports complets d’essais de matériaux (MTR). Ces documents vérifient la composition chimique exacte de l'acier. Ils assurent une traçabilité complète des lots jusqu’au lingot brut.
Évaluez soigneusement leurs capacités de fabrication globales. Un fiable Le fabricant de raccords filetés en acier inoxydable produit facilement des longueurs personnalisées. Ils gèrent différents calendriers de canalisations sans retards de production inutiles. Ils devraient proposer des types de fils spécifiques à votre demande. Cela inclut les orientations vers la droite et vers la gauche spécialisées. Ils peuvent également usiner des cônes personnalisés pour des applications d'ingénierie uniques.
Évaluez de très près la fiabilité de leur chaîne d’approvisionnement. Vérifiez leurs délais de livraison moyens indiqués pour les grosses commandes groupées. Analysez la profondeur de leur inventaire actif pour les tailles standard. Examinez attentivement leurs processus de tests internes d’AQ/CQ. Un calibrage approprié des filetages empêche les défauts sujets au grippage d'atteindre votre installation.
Le dimensionnement correct d’un mamelon en acier inoxydable nécessite un processus d’évaluation holistique. Vous devez prendre en compte avec précision les mesures de longueur de bout en bout. Vous devez sélectionner le bon horaire pour gérer les pressions internes en toute sécurité. Les différences de géométrie des filetages entre NPT et BSPT nécessitent une attention particulière. Enfin, la sélection entre les nuances 304 et 316 garantit la longévité du système.
Nous conseillons aux acheteurs de consolider minutieusement leurs spécifications de projet. Documentez les pressions nominales, les fluides et les conditions environnementales requis. Consultez directement un partenaire de fabrication certifié en utilisant ces mesures exactes.
Nous vous invitons à demander un tableau des tailles détaillé dès aujourd'hui. Téléchargez un catalogue technique complet pour consulter les spécifications disponibles. Contactez une équipe d’ingénierie commerciale pour obtenir des recommandations de dimensionnement et de matériaux spécifiques au projet.
R : Les raccords de tuyauterie sont toujours mesurés globalement de bout en bout. Vous devez inclure les sections filetées des deux côtés dans cette mesure. Vous ne mesurez pas uniquement la tige centrale non filetée. L'utilisation d'un ruban à mesurer standard sur l'ensemble du raccord permet d'obtenir la longueur nominale précise.
R : Un mamelon fermé est enfilé sur toute sa longueur. Il ne comporte pratiquement aucun tuyau non fileté au milieu. Lorsque deux raccords femelles se fixent, ils se touchent presque. Un mamelon standard a une tige non filetée clairement définie entre les filetages. Cet espace permet une prise facile avec des clés à tube standard.
R : C’est fortement déconseillé. L'acier inoxydable 304 est extrêmement sujet aux piqûres causées par les chlorures. La couche passive se dégrade rapidement. L'acier inoxydable 316 est explicitement requis pour les applications marines et à haute teneur en chlorure. Sa teneur en molybdène ajoutée protège le métal d’une dégradation corrosive rapide.
R : Non. Le diamètre extérieur (OD) reste complètement identique selon les différents programmes. Cette cohérence garantit qu'ils peuvent toujours s'accoupler correctement avec les filetages de tuyaux standard. Le programme 80 permet d'obtenir une paroi plus épaisse et plus solide uniquement en réduisant le diamètre intérieur (ID).
