Aufrufe: 0 Autor: Site-Editor Veröffentlichungszeit: 24.07.2026 Herkunft: Website
Eine falsche Dimensionierung der Rohrnippel führt oft zu starkem Gewindefressen. Es kann auch zu unerwarteten Systemlecks kommen. Diese plötzlichen Ausfälle führen zu kostspieligen Betriebsausfällen in anspruchsvollen industriellen Flüssigkeitshandhabungssystemen. Das Richtige auswählen Edelstahlnippel erfordern viel mehr als nur die Anpassung der Rohrnenndurchmesser. Dabei müssen Wandstärke, Gewindestandards und Materialqualitäten sorgfältig aufeinander abgestimmt werden. Sie müssen diese technischen Faktoren direkt mit präzisen Systemdruckgrenzen und strengen Umgebungsanforderungen abgleichen.

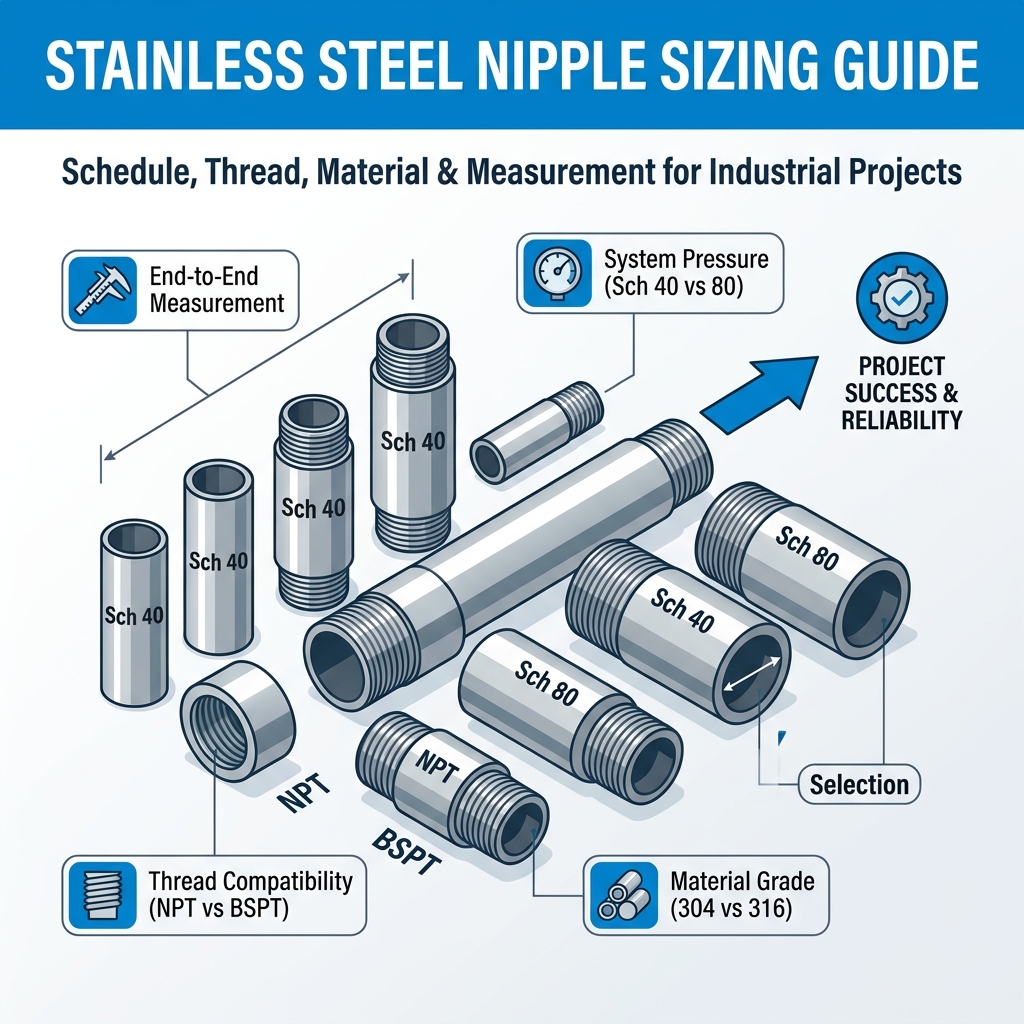

Dieser Leitfaden beschreibt einen umfassenden technischen Bewertungsrahmen. Es wird Beschaffungs- und Engineering-Teams dabei helfen, die genauen Angaben zu machen industrielle Rohrverbindungsstücke aus Edelstahl, die für ihre kritischen Rohrleitungsnetze benötigt werden. Sie erfahren, wie Sie Brustwarzen genau messen. Außerdem erklären wir Ihnen, wie Sie den richtigen Zeitplan und die richtige Legierungssorte auswählen. Unser vorrangiges Ziel ist es, Ihnen dabei zu helfen, kostspielige Beschaffungsfehler zu vermeiden und jederzeit sichere, leckagefreie Installationen zu gewährleisten.
Messstandard: Die Nippellänge wird allgemein durchgehend gemessen, einschließlich der Gewinde, nicht nur des freiliegenden Rohrs.
Druck und Wandstärke: Der Betriebsdruck bestimmt den erforderlichen Zeitplan (typischerweise Sch 40 für Standardbetrieb, Sch 80 für Hochdruck-/korrosive Umgebungen).
Gewindekompatibilität: Das Mischen von NPT- und BSPT-Gewinden garantiert einen Systemausfall; Eine genaue Übereinstimmung ist nicht verhandelbar.
Material-ROI: Edelstahl 304 bietet grundlegende Haltbarkeit, während 316 für Umgebungen mit hohem Chloridgehalt oder in Meeresumgebungen erforderlich ist.
Lieferantenkonformität: Die Zusammenarbeit mit einem zertifizierten EN10241-Nippellieferanten gewährleistet die Rückverfolgbarkeit des Materials und eine konsistente Gewindegeometrie.
Beschaffungsfehler sind oft auf grundlegende Missverständnisse zurückzuführen. Käufer schätzen die Messung von Rohrnippeln falsch ein. Dieser Fehler führt zu verzögerten Installationen. Außerdem entsteht auf der Baustelle Materialverschwendung. Bevor Sie Bestellungen aufgeben, müssen Sie sich über die entscheidenden Unterschiede bei den Rohrgrößenkonventionen im Klaren sein.
Die Nennrohrgröße (NPS) sorgt bei der industriellen Beschaffung häufig für Verwirrung. Sie müssen verstehen, dass NPS nicht gleich dem physischen Außendurchmesser (OD) ist. NPS fungiert lediglich als dimensionsloser Bezeichner. Es klassifiziert Rohrgrößen, die nach Industrienormen standardisiert sind. Betrachten Sie beispielsweise einen 1/2-Zoll-NPS-Anschluss. Es besitzt tatsächlich einen Außendurchmesser von 0,840 Zoll. Die direkte Messung der Rohroberfläche liefert falsche Daten. Wenn Sie sich auf direkte physikalische Messungen verlassen, werden Sie wahrscheinlich die falsche Größe bestellen.
Die Realität der Längenmessung stellt eine weitere große Herausforderung für Ingenieure dar. Eine universelle Regel regelt diesen gesamten Prozess. Die Gesamtlänge wird immer durchgehend gemessen. In dieses Gesamtmaß müssen Sie die Gewindeanteile einbeziehen. Messen Sie nicht nur den freiliegenden Schaft ohne Gewinde in der Mitte.
Sie müssen auch zwischen verschiedenen Brustwarzenstilen unterscheiden. Sie dienen völlig unterschiedlichen physikalischen Zwecken.
Enger Nippel: Verfügt über Gewinde über die gesamte Länge. Zwischen den verbundenen Anschlüssen bleibt kein Freiraum ohne Gewinde.
Raumnippel: Verfügt über einen ausgeprägten Mittelteil ohne Gewinde. Dies bietet eine Grifffläche für Standardwerkzeuge.
Enge Nippel bergen besondere Installationsrisiken. Sie können sie nicht mit herkömmlichen Rohrzangen greifen. Dadurch werden die empfindlichen Außengewinde zerdrückt. Sie müssen spezielle Innenrohrzangen verwenden. Diese Werkzeuge halten die Innenwand sicher fest. Sie verhindern eine Beschädigung des Außengewindes bei der Endmontage.
Bei Pipeline-Layout-Berechnungen treten häufig Umsetzungsrisiken auf. Viele Ingenieure vergessen, die Gewindeeingriffstiefe zu berücksichtigen. Gewinde werden in einem bestimmten Abstand in Innengewinde eingeschraubt. Durch diese Einfügung verringert sich die gesamte freigelegte Länge Ihres Laufs. Wenn diese Tiefe nicht berechnet wird, ändert sich das endgültige Maß. Ihr Rohrleitungssystem wird nicht richtig ausgerichtet. An den Verbindungsstellen kommt es zu starker mechanischer Beanspruchung.
Hier sind die Schritte zur Berechnung genauer Lauflängen:
Messen Sie die Gesamtlänge der Brustwarze.
Bestimmen Sie die Standard-Gewindetiefe für Ihren spezifischen NPS.
Subtrahieren Sie die Make-up-Tiefe zweimal von der Gesamtlänge.
Verwenden Sie diesen Endwert als Ihre tatsächlich installierte Länge.

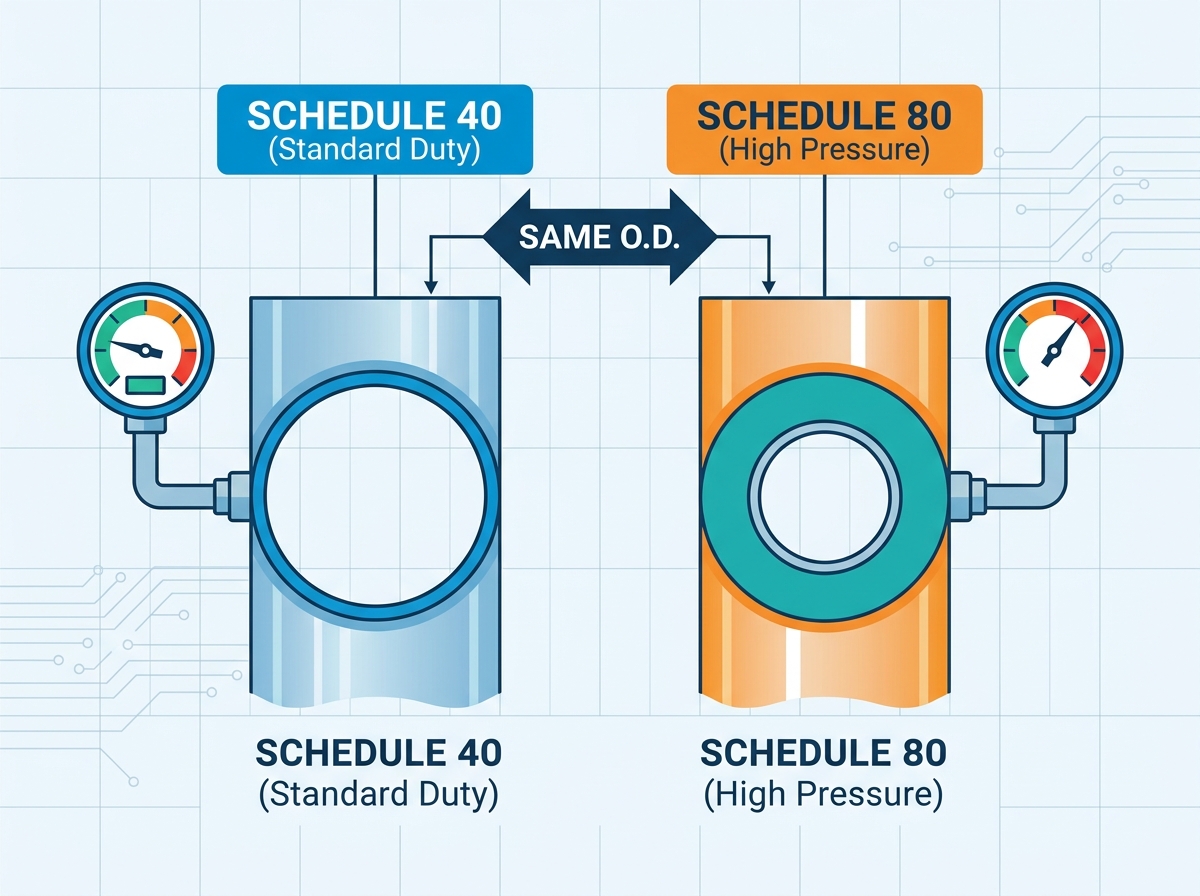

Sie müssen die strukturelle Integrität genau an die Systemanforderungen anpassen. Eine ordnungsgemäße Bewertung verhindert gefährliche Druckausfälle. Außerdem verhindert es vorzeitigen Verschleiß durch inneren Abrieb. Die Wandstärke wird global durch das Schedule-System kategorisiert. Diese Auswahl wird vollständig von Ihrer Betriebsumgebung bestimmt.
Anhang 40 stellt die Standardgewichtsklassifizierung dar. Es eignet sich am besten für allgemeine gewerbliche Sanitärsysteme. Sie können es sicher für industrielle Niederdruckanwendungen verwenden. Für Großprojekte bleibt es äußerst kostengünstig. Allerdings bietet es weniger Materialpuffer gegen innere Erosion. Wir empfehlen es nicht für stark abrasive Flüssigkeitsübertragungen.
Anhang 80 weist auf eine besonders hohe Wandstärke hin. Für Hochdrucksysteme ist es zwingend erforderlich. Sie müssen es für strukturelle Unterstützungsanwendungen verwenden. Es bewältigt auch den Transport hochkorrosiver Flüssigkeiten hervorragend. Die dickeren Wände bieten den entscheidenden zusätzlichen Schutz vor chemischen Angriffen.
Hier ist ein deutlicher Kompromiss zu berücksichtigen. Dickere Wände verringern natürlich den Innendurchmesser (ID). Diese physikalische Reduzierung wirkt sich auf die gesamten Systemdurchflussraten aus. Möglicherweise müssen Sie hydraulische Neuberechnungen durchführen. Der Reibungsverlust nimmt zu, wenn der Innendurchmesser kleiner wird.
Wir müssen die Zeitplanauswahl am maximalen Betriebsdruck (MOP) ausrichten. Auch die zu erwartenden Temperaturschwankungen sollten Sie sorgfältig berücksichtigen. Hohe Temperaturen schwächen mit der Zeit leicht die strukturelle Integrität.
Vergleich der Rohrplanspezifikationen
Zeitplantyp |
Wandstärke |
Auswirkungen auf den Innendurchmesser |
Ideale Anwendungsumgebungen |
|---|---|---|---|
Zeitplan 40 |
Standard / Mittel |
Maximal zulässiger Durchfluss |
Gewerbliche Sanitäranlagen, Niederdruckleitungen |
Zeitplan 80 |
Schwer / Dick |
Reduzierte Durchflussmenge |
Hochdruck, korrosive Medien, strukturell |
Das Navigieren in Thread-Typen erfordert die Identifizierung spezifischer regionaler Unterschiede. Wir müssen präzise mechanische Variationen verstehen, um hermetische Dichtungen sicherzustellen. Das Mischen von Standards ist nach wie vor ein sehr häufiger Fehler in der Industrie.
NPT steht für National Pipe Thread. Es dient als primärer Standard in ganz Nordamerika. NPT weist einen ausgeprägten Gewindewinkel von 60 Grad auf. Es weist abgeflachte Spitzen und Täler entlang des Profils auf. Die Gewinde verjüngen sich und verkeilen sich fest ineinander. Durch diese Keilwirkung entsteht eine robuste Gleitringdichtung.
BSPT steht für British Standard Pipe Taper. Es dient als Standard für Europa und Asien. Viele globale Industriesysteme sind stark darauf angewiesen. BSPT verfügt über einen einzigartigen 55-Grad-Gewindewinkel. Es enthält abgerundete Gipfel und Täler anstelle abgeflachter. Diese Geometrie erfordert völlig unterschiedliche Fertigungswerkzeuge.
Sie müssen die Garnqualität vor dem Kauf sorgfältig prüfen. Dies zeigt genau, warum die Angabe eines Spezialisten erforderlich ist Der Hersteller von BSPT-Gewindeanschlüssen ist von großer Bedeutung. Internationale Projekte erfordern exakte Bearbeitungstoleranzen. Schlecht geschnittene Gewinde werden unabhängig vom verwendeten Dichtmittel undicht.
Warnung: Wenn Sie diese Standards vermischen, besteht ein erhebliches Risiko. Das gewaltsame Einsetzen eines NPT-Außengewindes in einen BSPT-Innenanschluss führt garantiert zum Ausfall. Die Gewinde kreuzen sich fast sofort beim Drehen. Dieser Fehler führt zwangsläufig zu Undichtigkeiten unter Betriebsdruck. Die abgeflachten Gipfel werden gegen die abgerundeten Täler stoßen. Sie werden wahrscheinlich beide Armaturen dauerhaft zerstören.
Sie müssen die Legierungszusammensetzung sorgfältig an die chemischen Gegebenheiten anpassen. Ihre Projektumgebung bestimmt vollständig diese metallurgische Wahl. Die richtige Materialauswahl optimiert die langfristige Systemeffizienz. Wir stützen uns in der Branche auf zwei primäre Legierungsqualitäten.
Edelstahl 304 bietet insgesamt eine hohe Vielseitigkeit. Es bietet eine hervorragende Beständigkeit gegen allgemeine atmosphärische Oxidation. Es bleibt für Standard-Industrierohrleitungen sehr kosteneffizient. Seine Festigkeit erhält es durch Chrom- und Nickelzusätze.
Allerdings weist es erhebliche chemische Nachteile auf. Es wird schnell sehr anfällig für Lochfraß. Chloridreiche Umgebungen zerstören die Passivschicht schnell. Wir raten dringend davon ab, es in der Nähe von Küstengebieten zu verwenden.
Am besten geeignet für: Wir empfehlen 304 für Trinkwassersysteme. Es funktioniert perfekt für Standard-HVAC-Setups. Sie können es bedenkenlos für nicht aggressive chemische Verarbeitungsanwendungen verwenden.
Edelstahl 316 enthält einen entscheidenden Zusatz von Molybdän. Dieses Element bietet eine hervorragende Beständigkeit gegenüber aggressiven Chloriden. Es kommt hervorragend mit aggressiven industriellen Lösungsmitteln zurecht. Die schützende Oxidschicht bleibt auch bei starker Beanspruchung stabil. Der Hauptnachteil besteht in den moderat höheren anfänglichen Materialkosten.
Geeignet für: Wir empfehlen 316 wärmstens für anspruchsvolle Schiffsanwendungen. Es versorgt kommunale Kläranlagen zuverlässig. Aggressive chemische Verarbeitungsbetriebe verlangen diese Güte kontinuierlich. Pharmazeutische Verarbeitungsanlagen erfordern außerdem hervorragende Hygieneeigenschaften. Die richtige Auswahl stellt Ihre sicher Rohrverbindungsstücke aus Edelstahl 304/316 halten jahrzehntelang sicher.
Die Auswahllogik erfordert eine gründliche Bewertung der Lieferanten. Sie müssen weit über die bloße Preisgestaltung pro Einheit hinausschauen. Hochwertige Teile erfordern strenge Fertigungsstandards. Die Partnerschaft mit der richtigen Einrichtung verhindert massive Projektverzögerungen.
Zertifizierungen beweisen die tatsächliche technische Leistungsfähigkeit eines Lieferanten. Sie sollten ausschließlich mit einem zertifizierten Partner zusammenarbeiten EN10241 Nippellieferant . Dieser spezifische Standard garantiert eine präzise Maßhaltigkeit über Chargen hinweg. Es gewährleistet außerdem eine strikte Materialintegrität ab der Gießerei.
Achten Sie gezielt auf die aktuelle ISO 9001-Zertifizierung. Sie müssen außerdem vollständige Materialtestberichte (MTRs) anfordern. Diese Dokumente belegen die genaue chemische Zusammensetzung des Stahls. Sie gewährleisten eine lückenlose Chargenrückverfolgbarkeit bis zum Rohbarren.
Bewerten Sie ihre gesamten Fertigungskapazitäten sorgfältig. Eine zuverlässige Der Hersteller von Edelstahl-Gewindenippeln stellt problemlos kundenspezifische Längen her. Sie bewältigen unterschiedliche Rohrpläne ohne unnötige Produktionsverzögerungen. Sie sollten auf Ihre Anfrage bestimmte Gewindetypen anbieten. Dazu gehören Rechtshänder- und spezielle Linkshänder-Ausrichtungen. Sie können auch kundenspezifische Kegel für einzigartige technische Anwendungen bearbeiten.
Bewerten Sie die Zuverlässigkeit ihrer Lieferkette sehr genau. Überprüfen Sie die durchschnittlichen angegebenen Lieferzeiten für große Großbestellungen. Analysieren Sie ihre aktive Lagerbestandstiefe für Standardgrößen. Überprüfen Sie ihre internen QA/QC-Testprozesse sorgfältig. Eine ordnungsgemäße Gewindemessung verhindert, dass verschleißanfällige Defekte in Ihre Einrichtung gelangen.
Die richtige Dimensionierung eines Nippels aus Edelstahl erfordert einen ganzheitlichen Bewertungsprozess. Sie müssen die End-to-End-Längenmessungen genau berücksichtigen. Sie müssen den richtigen Zeitplan auswählen, um den internen Druck sicher zu bewältigen. Unterschiede in der Gewindegeometrie zwischen NPT und BSPT erfordern strenge Beachtung. Schließlich gewährleistet die Auswahl zwischen den Güten 304 und 316 die Langlebigkeit des Systems.
Wir empfehlen Käufern, ihre Projektspezifikationen gründlich zu konsolidieren. Dokumentieren Sie Ihre erforderlichen Druckstufen, Fluidmedien und Umgebungsbedingungen. Wenden Sie sich direkt an einen zertifizierten Fertigungspartner, der genau diese Kennzahlen verwendet.
Wir bitten Sie, noch heute eine detaillierte Größentabelle anzufordern. Laden Sie einen umfassenden technischen Katalog herunter, um die verfügbaren Spezifikationen zu überprüfen. Kontaktieren Sie ein technisches Vertriebsteam für projektspezifische Größen- und Materialempfehlungen.
A: Rohrnippel werden immer durchgehend gemessen. In diese Messung müssen Sie die Gewindeabschnitte auf beiden Seiten einbeziehen. Sie messen nicht nur den Mittelschaft ohne Gewinde. Die Verwendung eines handelsüblichen Maßbandes über die gesamte Armatur hinweg liefert die genaue Nennlänge.
A: Ein enger Nippel ist über die gesamte Länge mit einem Gewinde versehen. Es verfügt praktisch über kein Rohr ohne Gewinde in der Mitte. Wenn zwei weibliche Anschlüsse befestigt werden, berühren sie sich fast. Ein Standardnippel hat einen klar definierten Schaft ohne Gewinde zwischen den Gewindegängen. Dieser Raum ermöglicht ein einfaches Greifen mit Standard-Rohrzangen.
A: Davon wird dringend abgeraten. Edelstahl 304 ist extrem anfällig für Lochfraß durch Chloride. Die Passivschicht baut sich schnell ab. Für Anwendungen in der Schifffahrt und bei Anwendungen mit hohem Chloridgehalt ist ausdrücklich Edelstahl 316 erforderlich. Sein zusätzlicher Molybdängehalt schützt das Metall vor einer schnellen korrosiven Zersetzung.
A: Nein. Der Außendurchmesser (OD) bleibt über verschiedene Zeitpläne hinweg völlig identisch. Diese Konsistenz stellt sicher, dass sie immer noch ordnungsgemäß mit Standardrohrgewinden zusammenpassen. Schedule 80 erreicht eine dickere, stärkere Wand ausschließlich durch die Reduzierung des Innendurchmessers (ID).
