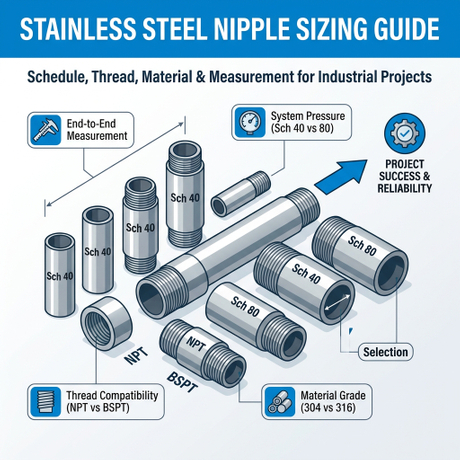

Il dimensionamento errato del nipplo del tubo spesso porta a gravi irritazioni della filettatura. Può anche causare perdite impreviste del sistema. Questi guasti improvvisi creano costosi tempi di inattività operativa nei complessi sistemi di gestione dei fluidi industriali. Selezionando quello corretto Il nipplo in acciaio inossidabile richiede molto di più della semplice corrispondenza dei diametri nominali dei tubi. Implica l'attento allineamento dello spessore delle pareti, degli standard di filettatura e delle qualità dei materiali. È necessario far corrispondere questi fattori tecnici direttamente ai limiti precisi di pressione del sistema e ai requisiti ambientali difficili.
Questa guida delinea un quadro completo di valutazione tecnica. Aiuterà i team di procurement e ingegneria a specificare l'esatto raccordi per tubi industriali inossidabili necessari per le loro reti di tubazioni critiche. Imparerai come misurare accuratamente i capezzoli. Spieghiamo anche come scegliere la schedula e il grado di lega giusti. Il nostro obiettivo principale è aiutarvi a prevenire costosi errori di approvvigionamento e garantire ogni volta installazioni sicure e senza perdite.
Standard di misurazione: la lunghezza del nipplo viene misurata universalmente da un'estremità all'altra, comprese le filettature, non solo il tubo esposto.
Pressione e spessore della parete: la pressione operativa determina il programma richiesto (tipicamente Sch 40 per servizio standard, Sch 80 per ambienti ad alta pressione/corrosivi).
Compatibilità dei thread: la combinazione di thread NPT e BSPT garantisce il fallimento del sistema; la corrispondenza precisa non è negoziabile.
ROI del materiale: l'acciaio inossidabile 304 offre una durabilità di base, mentre il 316 è richiesto per ambienti ad alto contenuto di cloro o marini.
Conformità del fornitore: la collaborazione con un fornitore di nippli certificato EN10241 garantisce la tracciabilità dei materiali e una geometria della filettatura coerente.
Gli errori negli appalti spesso derivano da malintesi di base. Gli acquirenti giudicano erroneamente il modo in cui vengono misurati i nippli dei tubi. Questo errore porta a installazioni ritardate. Crea anche materiali di scarto sul cantiere. È necessario comprendere le differenze critiche nelle convenzioni di dimensionamento dei tubi prima di effettuare qualsiasi ordine.
La dimensione nominale del tubo (NPS) causa frequente confusione negli appalti industriali. È necessario comprendere che NPS non equivale al diametro esterno fisico (OD). NPS agisce esclusivamente come un designatore adimensionale. Classifica le dimensioni dei tubi standardizzate dai codici di settore. Ad esempio, considera un raccordo NPS da 1/2 pollice. In realtà possiede un diametro esterno di 0,840 pollici. La misurazione diretta della superficie del tubo produce dati errati. Probabilmente ordinerai la taglia sbagliata se ti affidi a misurazioni fisiche dirette.
Le realtà della misurazione della lunghezza rappresentano un’altra sfida significativa per gli ingegneri. Una regola universale governa l’intero processo. La lunghezza totale viene sempre misurata da un capo all'altro. È necessario includere le parti filettate in questa misurazione totale. Non misurare solo il gambo non filettato esposto al centro.
È inoltre necessario distinguere tra diversi stili di capezzoli. Servono a scopi fisici completamente diversi.
Capezzolo chiuso: presenta fili su tutta la sua lunghezza. Non lascia spazio non filettato tra i raccordi uniti.
Capezzolo spaziale: presenta una sezione centrale non filettata distinta. Ciò fornisce una superficie di presa per strumenti standard.
I nippli vicini introducono rischi specifici di installazione. Non è possibile afferrarli utilizzando le chiavi a tubo standard. In questo modo si schiacciano i delicati fili esterni. È necessario utilizzare chiavi per tubi interne specializzate. Questi strumenti afferrano saldamente la parete interna. Prevengono danni alla filettatura esterna durante l'assemblaggio finale.
I rischi di implementazione sorgono frequentemente durante i calcoli del layout della pipeline. Molti ingegneri dimenticano di tenere conto della profondità di impegno della filettatura. Le filettature si avvitano nei raccordi femmina ad una distanza specifica. Questo inserimento riduce la lunghezza totale esposta della corsa. Il mancato calcolo di questa profondità altera la dimensione finale. Il sistema di tubazioni non si allineerà correttamente. Sperimenterai un forte stress meccanico nei punti di connessione.
Ecco i passaggi per calcolare lunghezze di tiratura precise:
Misura la lunghezza totale da un'estremità all'altra del capezzolo.
Determina la profondità di composizione della filettatura standard per il tuo NPS specifico.
Sottrai due volte la profondità del trucco dalla lunghezza totale.
Utilizza questo valore finale come lunghezza effettiva installata.
È necessario abbinare accuratamente l'integrità strutturale alle richieste del sistema. Una corretta valutazione previene pericolosi scoppi sotto pressione. Inoltre impedisce l'usura prematura dovuta all'abrasione interna. Lo spessore della parete è classificato globalmente dal sistema di pianificazione. L'ambiente operativo determina interamente questa selezione.
L'Allegato 40 rappresenta la classificazione del peso standard. Funziona meglio per i sistemi idraulici commerciali generali. Puoi usarlo in sicurezza per applicazioni industriali a bassa pressione. Rimane altamente conveniente per progetti su larga scala. Tuttavia, offre meno materiale di protezione contro l’erosione interna. Non lo consigliamo per trasferimenti di fluidi altamente abrasivi.
L'schedula 80 indica uno spessore di parete extra pesante. È assolutamente obbligatorio per i sistemi ad alta pressione. È necessario utilizzarlo per applicazioni di supporto strutturale. Gestisce eccezionalmente bene anche il trasporto di fluidi altamente corrosivi. Le pareti più spesse forniscono una protezione aggiuntiva fondamentale contro gli attacchi chimici.
C’è un netto compromesso da considerare qui. Le pareti più spesse riducono naturalmente il diametro interno (ID). Questa riduzione fisica influisce sulle portate complessive del sistema. Potrebbe essere necessario eseguire ricalcoli idraulici. La perdita di attrito aumenta al diminuire del diametro interno.
Dobbiamo allineare la selezione del programma con la pressione operativa massima (MOP). Dovresti anche considerare attentamente le fluttuazioni di temperatura previste. Le alte temperature indeboliscono leggermente l'integrità strutturale nel tempo.
Confronto delle specifiche della pianificazione dei tubi
Tipo di pianificazione |
Livello di spessore della parete |
Impatto del diametro interno |
Ambienti applicativi ideali |
|---|---|---|---|
Programma 40 |
Standard/Medio |
Portata massima consentita |
Impianti idraulici commerciali, linee a bassa pressione |
Programma 80 |
Pesante/Spessore |
Portata ridotta |
Alta pressione, mezzi corrosivi, strutturali |
La navigazione tra i tipi di thread richiede l'identificazione di differenze regionali specifiche. Dobbiamo comprendere precise variazioni meccaniche per garantire chiusure ermetiche. Miscelare gli standard rimane un errore industriale molto comune.
NPT sta per National Pipe Thread. Serve come standard principale in tutto il Nord America. NPT presenta un angolo di filettatura distinto di 60 gradi. Incorpora picchi e valli appiattite lungo il profilo. I fili si assottigliano per incastrarsi strettamente insieme. Questa azione di incuneamento crea una robusta tenuta meccanica.
BSPT sta per British Standard Pipe Taper. Serve come standard per l'Europa e l'Asia. Molti sistemi industriali globali fanno molto affidamento su di esso. BSPT presenta un angolo di filettatura unico di 55 gradi. Incorpora picchi e valli arrotondati invece che appiattiti. Questa geometria richiede strumenti di produzione completamente diversi.
È necessario valutare attentamente la qualità del filo prima dell'acquisto. Ciò mostra esattamente il motivo per cui specificare uno specializzato Il produttore di raccordi filettati BSPT è estremamente importante. I progetti internazionali richiedono tolleranze di lavorazione esatte. Le filettature tagliate male perderanno indipendentemente dal sigillante utilizzato.
Avvertenza: si corrono rischi gravi se si mescolano questi standard. Forzare l'inserimento di un maschio NPT in una porta femmina BSPT garantisce il fallimento. I fili si incroceranno quasi immediatamente dopo la rotazione. Questo errore provoca inevitabili perdite sotto pressione operativa. I picchi appiattiti irritano le valli arrotondate. Probabilmente distruggerai entrambi i raccordi in modo permanente.
È necessario abbinare attentamente la composizione della lega alle realtà chimiche. L'ambiente del tuo progetto determina interamente questa scelta metallurgica. La corretta selezione dei materiali ottimizza l’efficienza del sistema a lungo termine. Facciamo affidamento su due tipi di leghe primarie nel settore.
L'acciaio inossidabile 304 offre un'elevata versatilità complessiva. Fornisce un'eccellente resistenza all'ossidazione atmosferica generale. Rimane molto conveniente per le tubazioni industriali standard. Deriva la sua forza dalle aggiunte di cromo e nichel.
Tuttavia, possiede notevoli inconvenienti chimici. Diventa rapidamente molto suscettibile alla corrosione per vaiolatura. Gli ambienti ricchi di cloruro distruggono rapidamente lo strato passivo. Si sconsiglia vivamente l'utilizzo in prossimità di ambienti costieri.
Ideale per: consigliamo 304 per i sistemi di acqua potabile. Funziona perfettamente per le configurazioni HVAC standard. Puoi usarlo con sicurezza per applicazioni di trattamento chimico non aggressive.
L'acciaio inossidabile 316 contiene un'aggiunta cruciale di molibdeno. Questo elemento fornisce una resistenza superiore ai cloruri aggressivi. Gestisce eccezionalmente bene i solventi industriali aggressivi. Lo strato protettivo di ossido rimane stabile sotto forte stress. Lo svantaggio principale comporta un costo del materiale iniziale moderatamente più elevato.
Ideale per: consigliamo vivamente il 316 per applicazioni marine impegnative. Serve in modo affidabile gli impianti di trattamento delle acque reflue comunali. Gli impianti di lavorazione chimica aggressiva impongono questo grado continuamente. Anche gli impianti di lavorazione farmaceutica richiedono le sue proprietà igieniche superiori. Una corretta selezione garantisce il tuo I raccordi per tubi in acciaio inossidabile 304/316 durano in sicurezza per decenni.
La logica della selezione richiede una valutazione approfondita dei fornitori. È necessario guardare ben oltre il semplice prezzo unitario. I componenti di alta qualità richiedono standard di produzione rigorosi. La collaborazione con la struttura giusta previene enormi ritardi nei progetti.
Le certificazioni dimostrano la reale capacità tecnica di un fornitore. Dovresti collaborare esclusivamente con un certificato Fornitore di capezzoli EN10241 . Questo standard specifico garantisce una precisione dimensionale precisa tra i lotti. Garantisce inoltre la rigorosa integrità dei materiali della fonderia.
Cerca specificamente l'attuale certificazione ISO 9001. È inoltre necessario richiedere rapporti completi sui test dei materiali (MTR). Questi documenti verificano l'esatta composizione chimica dell'acciaio. Garantiscono la completa tracciabilità del lotto fino al lingotto grezzo.
Valutare attentamente le loro capacità produttive complessive. Un affidabile Il produttore di nippli filettati in acciaio inossidabile produce facilmente lunghezze personalizzate. Gestiscono programmi di tubazioni variabili senza inutili ritardi nella produzione. Dovrebbero offrire tipi di thread specifici su tua richiesta. Ciò include l'orientamento destrorso e quello sinistrorso specializzato. Possono anche lavorare coni personalizzati per applicazioni ingegneristiche uniche.
Valutare molto attentamente l'affidabilità della catena di fornitura. Controlla i tempi di consegna medi indicati per ordini all'ingrosso di grandi dimensioni. Analizza la profondità dell'inventario attivo per le dimensioni standard. Esaminare attentamente i processi di test interni di QA/QC. Un corretto dimensionamento della filettatura impedisce che i difetti soggetti a grippaggio raggiungano la vostra struttura.
Il dimensionamento corretto di un capezzolo in acciaio inossidabile richiede un processo di valutazione olistico. È necessario tenere conto in modo accurato delle misurazioni della lunghezza da un'estremità all'altra. È necessario selezionare la pianificazione corretta per gestire le pressioni interne in sicurezza. Le differenze nella geometria della filettatura tra NPT e BSPT richiedono la massima attenzione. Infine, la scelta tra i gradi 304 e 316 garantisce la longevità del sistema.
Consigliamo agli acquirenti di consolidare accuratamente le specifiche del progetto. Documentare i valori nominali di pressione, i mezzi fluidi e le condizioni ambientali richiesti. Consulta direttamente un partner di produzione certificato utilizzando questi parametri esatti.
Ti invitiamo a richiedere una tabella delle taglie dettagliata oggi stesso. Scarica un catalogo tecnico completo per esaminare le specifiche disponibili. Contatta un team tecnico di vendita per consigli su dimensioni e materiali specifici del progetto.
R: I nippli dei tubi vengono sempre misurati da un capo all'altro. È necessario includere le sezioni filettate su entrambi i lati in questa misurazione. Non misuri solo il gambo centrale non filettato. Utilizzando un metro a nastro standard sull'intero raccordo si ottiene la lunghezza nominale precisa.
R: Un capezzolo chiuso viene filettato per tutta la sua lunghezza. Praticamente non presenta alcun tubo non filettato al centro. Quando due raccordi femmina si attaccano, quasi si toccano. Un nipplo standard ha un gambo non filettato chiaramente definito tra i fili. Questo spazio consente una facile presa con le chiavi a tubo standard.
R: È altamente sconsigliato. L'acciaio inossidabile 304 è estremamente incline alla vaiolatura dovuta ai cloruri. Lo strato passivo si degrada rapidamente. L'acciaio inossidabile 316 è esplicitamente richiesto per applicazioni marine e ad alto contenuto di cloruri. Il contenuto aggiunto di molibdeno protegge il metallo dalla rapida degradazione corrosiva.
R: No. Il diametro esterno (OD) rimane completamente identico nei diversi programmi. Questa coerenza garantisce che possano ancora accoppiarsi correttamente con le filettature dei tubi standard. La schedula 80 ottiene una parete più spessa e resistente riducendo rigorosamente il diametro interno (ID).
