Vistas: 0 Autor: Editor del sitio Hora de publicación: 2026-07-24 Origen: Sitio
El tamaño incorrecto de la boquilla de la tubería a menudo provoca un desgaste severo de las roscas. También puede provocar fugas inesperadas en el sistema. Estas fallas repentinas crean costosos tiempos de inactividad operativos en los exigentes sistemas de manejo de fluidos industriales. Seleccionando el correcto La boquilla de acero inoxidable requiere mucho más que simplemente hacer coincidir los diámetros nominales de la tubería. Implica alinear cuidadosamente el espesor de la pared, los estándares de rosca y las calidades de los materiales. Debe comparar estos factores técnicos directamente con los límites precisos de presión del sistema y los estrictos requisitos ambientales.

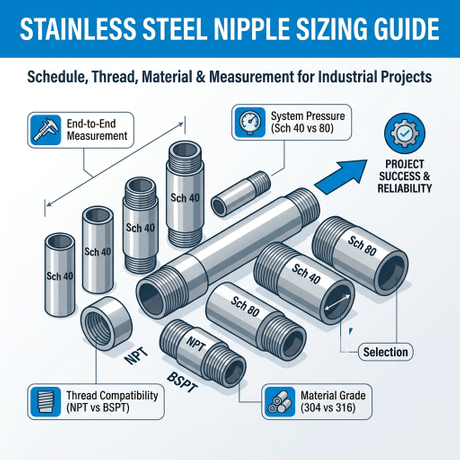

Esta guía describe un marco integral de evaluación técnica. Ayudará a los equipos de adquisiciones e ingeniería a especificar exactamente accesorios de tubería industriales de acero inoxidable necesarios para sus redes de tuberías críticas. Aprenderá a medir los pezones con precisión. También explicamos cómo elegir la programación y el grado de aleación correctos. Nuestro objetivo principal es ayudarlo a evitar costosos errores de adquisición y garantizar instalaciones seguras y sin fugas en todo momento.
Estándar de medición: La longitud de la boquilla se mide universalmente de extremo a extremo, incluidas las roscas, no solo la tubería expuesta.
Presión y espesor de pared: La presión de funcionamiento dicta el programa requerido (normalmente Sch 40 para servicio estándar, Sch 80 para ambientes corrosivos/de alta presión).
Compatibilidad de subprocesos: la combinación de subprocesos NPT y BSPT garantiza una falla del sistema; la coincidencia precisa no es negociable.
ROI del material: el acero inoxidable 304 ofrece una durabilidad básica, mientras que el 316 es necesario para entornos marinos o con alto contenido de cloruro.
Cumplimiento del proveedor: asociarse con un proveedor de niples certificado EN10241 garantiza la trazabilidad del material y una geometría de rosca consistente.
Los errores de adquisición a menudo surgen de malentendidos básicos. Los compradores juzgan mal cómo se miden las boquillas de tubería. Este error provoca retrasos en las instalaciones. También genera materiales desperdiciados en el lugar de trabajo. Debe comprender las diferencias críticas en las convenciones de tamaño de tuberías antes de realizar cualquier pedido.
El tamaño nominal de tubería (NPS) causa confusión frecuente en las adquisiciones industriales. Debe comprender que NPS no es igual al diámetro exterior físico (OD). NPS actúa puramente como un designador adimensional. Clasifica tamaños de tuberías estandarizados por códigos de la industria. Por ejemplo, considere un conector NPS de 1/2 pulgada. En realidad, posee un diámetro exterior de 0,840 pulgadas. La medición directa de la cara de la tubería produce datos incorrectos. Es probable que ordene el tamaño incorrecto si confía en medidas físicas directas.
Las realidades de la medición de longitud presentan otro desafío importante para los ingenieros. Una regla universal rige todo este proceso. La longitud total siempre se mide de extremo a extremo. Debes incluir las porciones roscadas en esta medida total. No mida sólo el vástago sin rosca expuesto en el medio.
También debes distinguir entre diferentes estilos de pezones. Tienen propósitos físicos completamente diferentes.
Pezón Cerrado: Presenta hilos en toda su longitud. No deja espacios sin rosca entre accesorios unidos.
Pezón espacial: Presenta una sección central sin rosca distintiva. Esto proporciona una superficie de agarre para herramientas estándar.
Las boquillas cerradas introducen riesgos de instalación específicos. No puede agarrarlos con llaves para tubos estándar. Al hacerlo, se aplastan los delicados hilos externos. Debe utilizar llaves para tubos internos especializadas. Estas herramientas agarran la pared interior de forma segura. Previenen daños en la rosca externa durante el montaje final.
Los riesgos de implementación surgen con frecuencia durante los cálculos del diseño de la tubería. Muchos ingenieros olvidan tener en cuenta la profundidad de enganche de la rosca. Las roscas se atornillan en los accesorios hembra a una distancia específica. Esta inserción reduce la longitud total expuesta de tu carrera. No calcular esta profundidad altera la dimensión final. Su sistema de tuberías no se alineará correctamente. Experimentará graves tensiones mecánicas en los puntos de conexión.
Estos son los pasos para calcular longitudes de tirada precisas:
Mida la longitud total de extremo a extremo del pezón.
Determine la profundidad de composición del hilo estándar para su NPS específico.
Reste la profundidad del maquillaje dos veces de la longitud total.
Utilice este valor final como su longitud instalada real.
Debe hacer coincidir con precisión la integridad estructural con las demandas del sistema. Una evaluación adecuada evita explosiones peligrosas bajo presión. También detiene el desgaste prematuro por abrasión interna. El espesor de la pared se clasifica globalmente mediante el sistema Schedule. Su entorno operativo dicta esta selección por completo.
El Anexo 40 representa la clasificación de peso estándar. Funciona mejor para sistemas de plomería comerciales generales. Puede utilizarlo de forma segura para aplicaciones industriales de baja presión. Sigue siendo muy rentable para proyectos a gran escala. Sin embargo, ofrece menos material amortiguador contra la erosión interna. No lo recomendamos para transferencias de fluidos altamente abrasivos.
El horario 80 indica un espesor de pared extra pesado. Es absolutamente obligatorio para sistemas de alta presión. Debe usarlo para aplicaciones de soporte estructural. También maneja excepcionalmente bien el transporte de fluidos altamente corrosivos. Las paredes más gruesas proporcionan una protección adicional crucial contra los ataques químicos.
Hay una clara compensación a considerar aquí. Las paredes más gruesas reducen naturalmente el diámetro interno (ID). Esta reducción física afecta las tasas de flujo generales del sistema. Es posible que necesite realizar nuevos cálculos hidráulicos. La pérdida por fricción aumenta a medida que se reduce el diámetro interno.
Debemos alinear la selección del cronograma con la presión máxima de operación (MOP). También debe considerar cuidadosamente las fluctuaciones de temperatura esperadas. Las altas temperaturas debilitan ligeramente la integridad estructural con el tiempo.
Comparación de especificaciones de programación de tuberías
Tipo de horario |
Nivel de espesor de pared |
Impacto del diámetro interno |
Entornos de aplicación ideales |
|---|---|---|---|
Horario 40 |
Estándar / Medio |
Asignación de flujo máximo |
Plomería comercial, líneas de baja presión. |
Horario 80 |
Pesado / Grueso |
Asignación de flujo reducido |
Alta presión, medios corrosivos, estructurales. |
Navegar por los tipos de hilos requiere identificar diferencias regionales específicas. Debemos comprender las variaciones mecánicas precisas para garantizar sellos herméticos. La mezcla de estándares sigue siendo un error industrial muy común.
NPT significa Rosca de tubería nacional. Sirve como estándar principal en toda América del Norte. NPT presenta un ángulo de rosca distintivo de 60 grados. Incorpora picos y valles aplanados a lo largo del perfil. Los hilos se estrechan para encajar firmemente. Esta acción de acuñamiento crea un sello mecánico robusto.
BSPT significa Cono de tubería estándar británico. Sirve como estándar para Europa y Asia. Muchos sistemas industriales globales dependen en gran medida de él. BSPT presenta un ángulo de rosca único de 55 grados. Incorpora picos y valles redondeados en lugar de aplanados. Esta geometría requiere herramientas de fabricación completamente diferentes.
Debe evaluar cuidadosamente la calidad del hilo antes de comprarlo. Esto muestra exactamente por qué especificar un especialista El fabricante de accesorios roscados BSPT es muy importante. Los proyectos internacionales exigen tolerancias de mecanizado exactas. Las roscas mal cortadas tendrán fugas independientemente del sellador utilizado.
Advertencia: corre riesgos graves si combina estos estándares. Forzar un conector macho NPT en un puerto hembra BSPT garantiza el fallo. Los hilos se cruzarán casi inmediatamente después de girar. Este error resulta en fugas inevitables bajo presión operativa. Los picos aplanados se irritarán contra los valles redondeados. Probablemente destruirá ambos accesorios de forma permanente.
Debe hacer coincidir cuidadosamente la composición de la aleación con las realidades químicas. El entorno de su proyecto dicta por completo esta elección metalúrgica. La selección adecuada de materiales optimiza la eficiencia del sistema a largo plazo. Contamos con dos grados de aleaciones primarias en la industria.
El acero inoxidable 304 ofrece una gran versatilidad general. Proporciona una excelente resistencia a la oxidación atmosférica general. Sigue siendo muy rentable para tuberías industriales estándar. Obtiene su fuerza de las adiciones de cromo y níquel.
Sin embargo, posee notables inconvenientes químicos. Se vuelve muy susceptible a la corrosión por picaduras rápidamente. Los ambientes ricos en cloruros destruyen rápidamente la capa pasiva. Recomendamos encarecidamente su uso cerca de entornos costeros.
Ideal para: Recomendamos 304 para sistemas de agua potable. Funciona perfectamente para configuraciones HVAC estándar. Puede usarlo con confianza para aplicaciones de procesamiento de químicos no agresivos.
El acero inoxidable 316 contiene una adición crucial de molibdeno. Este elemento proporciona una resistencia superior a los cloruros agresivos. Maneja excepcionalmente bien disolventes industriales agresivos. La capa protectora de óxido permanece estable bajo estrés severo. El principal inconveniente consiste en un coste de material inicial moderadamente mayor.
Ideal para: Recomendamos encarecidamente el 316 para aplicaciones marinas exigentes. Sirve de forma fiable a las instalaciones municipales de tratamiento de aguas residuales. Las plantas de procesamiento de químicos agresivos exigen este grado continuamente. Las instalaciones de procesamiento farmacéutico también requieren sus propiedades higiénicas superiores. La selección adecuada garantiza su Los accesorios para tuberías de acero inoxidable 304/316 duran de forma segura durante décadas.
La lógica de preselección requiere evaluar a los proveedores en profundidad. Debe mirar mucho más allá del simple precio unitario. Las piezas de alta calidad exigen estándares de fabricación rigurosos. Asociarse con las instalaciones adecuadas evita retrasos masivos en el proyecto.
Las certificaciones demuestran la verdadera capacidad técnica de un proveedor. Debe asociarse exclusivamente con un certificado Proveedor de pezones EN10241 . Este estándar específico garantiza una precisión dimensional precisa en todos los lotes. También garantiza una estricta integridad del material desde la fundición.
Busque específicamente la certificación ISO 9001 actual. También debe solicitar informes completos de pruebas de materiales (MTR). Estos documentos verifican la composición química exacta del acero. Garantizan una trazabilidad completa del lote hasta el lingote en bruto.
Evalúe cuidadosamente sus capacidades generales de fabricación. Un confiable El fabricante de niples roscados de acero inoxidable produce longitudes personalizadas fácilmente. Manejan diferentes programas de tuberías sin retrasos innecesarios en la producción. Deberían ofrecer tipos de hilos específicos si lo solicita. Esto incluye orientaciones hacia la derecha y hacia la izquierda especializadas. También pueden mecanizar conos personalizados para aplicaciones de ingeniería únicas.
Evalúe muy de cerca la confiabilidad de su cadena de suministro. Verifique los plazos de entrega promedio cotizados para pedidos grandes al por mayor. Analice la profundidad de su inventario activo para tamaños estándar. Revise cuidadosamente sus procesos internos de pruebas de calidad y control de calidad. La medición adecuada de las roscas evita que los defectos propensos a irritarse lleguen a sus instalaciones.
Dimensionar correctamente una tetina de acero inoxidable exige un proceso de evaluación integral. Debe tener en cuenta con precisión las medidas de longitud de un extremo a otro. Debes seleccionar el Horario adecuado para gestionar las presiones internas de forma segura. Las diferencias en la geometría de las roscas entre NPT y BSPT requieren una atención estricta. Finalmente, seleccionar entre grados 304 y 316 garantiza la longevidad del sistema.
Aconsejamos a los compradores que consoliden minuciosamente las especificaciones de su proyecto. Documente sus clasificaciones de presión requeridas, medios fluidos y condiciones ambientales. Consulte directamente con un socio de fabricación certificado utilizando estas métricas exactas.
Le solicitamos que solicite una tabla de tallas detallada hoy. Descargue un catálogo técnico completo para revisar las especificaciones disponibles. Póngase en contacto con un equipo de ventas de ingeniería para obtener recomendaciones de materiales y tamaños específicos del proyecto.
R: Las boquillas de tubería siempre se miden de extremo a extremo en general. Debes incluir las secciones roscadas en ambos lados en esta medida. No se mide sólo el vástago central sin rosca. El uso de una cinta métrica estándar a lo largo de todo el accesorio proporciona la longitud nominal precisa.
R: Se enrosca una tetina cerrada en toda su longitud. Prácticamente no presenta ningún tubo sin rosca en el medio. Cuando se conectan dos accesorios hembra, casi se tocan. Una tetina estándar tiene un vástago sin rosca claramente definido entre las roscas. Este espacio permite un fácil agarre con llaves para tubos estándar.
R: Se desaconseja mucho. El acero inoxidable 304 es extremadamente propenso a sufrir picaduras debido a los cloruros. La capa pasiva se degrada rápidamente. El acero inoxidable 316 se requiere explícitamente para aplicaciones marinas y con alto contenido de cloruro. Su contenido añadido de molibdeno protege el metal de una rápida degradación corrosiva.
R: No. El diámetro exterior (OD) sigue siendo completamente idéntico en diferentes programas. Esta consistencia garantiza que aún puedan acoplarse correctamente con roscas de tubería estándar. Schedule 80 logra una pared más gruesa y resistente estrictamente reduciendo el diámetro interior (ID).
