Visualizações: 0 Autor: Editor do site Horário de publicação: 28/04/2026 Origem: Site
As válvulas borboleta são usadas para fechamento de tubulações, regulação de fluxo e isolamento de sistemas em proteção contra incêndio, abastecimento de água, HVAC, tratamento de águas residuais, serviços públicos municipais e sistemas de tubulação industrial. Para um comprador ou empreiteiro de projeto, a questão principal não é apenas onde uma válvula borboleta pode ser usada, mas também que tipo de válvula borboleta se adapta às condições de trabalho, método de conexão e requisitos de aprovação.
Este guia explica aplicações comuns de válvulas borboleta e fornece um caminho de seleção prático para a escolha de válvulas borboleta ranhuradas, wafer, lug, flangeadas, caixa de transmissão de sinal, interruptor contra sabotagem, haste de extensão ou sede metálica. Também lista as informações que devem ser fornecidas ao solicitar um orçamento ao MaitoLead.
As válvulas borboleta são usadas principalmente onde uma tubulação requer instalação compacta, abertura e fechamento rápidos, fechamento confiável ou regulação moderada de fluxo. Seu design de disco com um quarto de volta os torna adequados para tubulações de médio e grande diâmetro, onde espaço, tempo de instalação e eficiência de custos são importantes.
As aplicações comuns de válvulas borboleta incluem:
Sistemas de proteção contra incêndio: controle do fluxo de água em sprinklers, hidrantes e linhas de distribuição de água contra incêndio.
Abastecimento e distribuição de água: isolamento de seções de tubulações de água municipais, comerciais ou industriais.
Sistemas HVAC: regulação do fluxo de água gelada, água de resfriamento ou aquecimento em sistemas de serviços prediais.
Tratamento de águas residuais: controle de vazão em estações de tratamento, estações de bombeamento e tubulações de drenagem.
Tubulação industrial: manuseio de água, ar, fluidos não corrosivos e meios de processo dependendo da seleção do material e da vedação.
Tubulações subterrâneas: operação de válvulas enterradas ou de difícil acesso através de hastes de extensão.
Sistemas de utilidades gerais: fornecendo fechamento e isolamento em tubulações de plantas, salas mecânicas e redes de distribuição.
Para proteção contra incêndio e sistemas de água, MaitoLead oferece vários opções de válvula borboleta , incluindo válvulas borboleta ranhuradas e válvulas borboleta wafer. Para sistemas monitorados de proteção contra incêndio, opções com interruptor contra sabotagem ou caixa de sinalização podem ajudar a indicar a posição da válvula e apoiar a supervisão do sistema.
A tabela a seguir fornece um ponto de partida prático para selecionar uma válvula borboleta por aplicação. A seleção final deve ser confirmada de acordo com a pressão de trabalho, padrão da tubulação, meio, tamanho da válvula, método de operação, especificação do projeto e requisitos de certificação.
Aplicação/Indústria |
Função da Válvula Principal |
Tipo de válvula borboleta recomendado |
Notas típicas de seleção |
|---|---|---|---|
Sistema de água de proteção contra incêndio |
Desligamento, isolamento, monitoramento de status |
Válvula borboleta ranhurada com interruptor contra sabotagem |
Adequado quando são necessárias tubulações ranhuradas e monitoramento da posição da válvula. |
Sprinkler ou linha de distribuição de água contra incêndio |
Controle de fluxo e desligamento supervisionado |
Válvula borboleta ranhurada para proteção contra incêndio com monitoramento elétrico de posição |
Apropriado para instalações de proteção contra incêndio internas e externas que exigem indicação de status da válvula. |
Tubulação de abastecimento de água |
Desligamento e regulação de fluxo |
Boa escolha para instalação compacta entre flanges e operação manual simples. |
|
Construindo sistema HVAC |
Balanceamento, isolamento, ajuste de fluxo |
Adequado para tamanhos médios e grandes onde é preferido um controle manual mais suave. |
|
Sala de bombas ou sala mecânica |
Desligamento, isolamento de manutenção |
Válvula borboleta com caixa de transmissão de sinal, extremidade wafer |
Útil onde é necessária uma instalação compacta e indicação da posição da válvula. |
Gasoduto subterrâneo municipal |
Operação remota a partir do nível do solo |
Adequado para tubulações enterradas, câmaras de válvulas e locais de difícil acesso. |
|
Pipeline de processo industrial |
Regulação e desligamento de fluxo |
Válvula borboleta tipo wafer ou válvula borboleta flangeada |
A seleção depende do padrão do flange do tubo, do meio, da pressão e dos requisitos de manutenção. |
Pipeline de mídia especial ou de alta temperatura |
Desligamento sob condições exigentes de mídia |
Considere projetos de sede metálica onde as sedes de borracha podem não ser adequadas ao meio ou à temperatura. |
Uma válvula borboleta ranhurada é comumente selecionada para proteção contra incêndio e tubulações de água usando acoplamentos ranhurados. A conexão ranhurada ajuda a reduzir o trabalho de soldagem e permite instalação e manutenção mais rápidas. É frequentemente usado em sistemas de sprinklers, linhas de água contra incêndio, salas de bombas e tubulações de distribuição de água.
Para projetos que exigem supervisão da posição da válvula, a MaitoLead fornece Válvulas borboleta ranhuradas operadas por engrenagem com interruptor contra sabotagem . Esta configuração combina o controle de fluxo com o monitoramento do status da válvula, o que é importante em sistemas de proteção contra incêndio onde o fechamento não autorizado da válvula deve ser detectado.
Uma válvula borboleta wafer é instalada entre dois flanges de tubo. É compacto, leve e adequado para aplicações onde o espaço e o custo de instalação são importantes. É frequentemente usado em abastecimento de água, HVAC, proteção contra incêndio e tubulações industriais em geral.
As opções de válvula borboleta wafer MaitoLead incluem válvulas borboleta wafer com alavanca para operação manual simples e válvulas borboleta wafer com caixa de transmissão de sinalização para projetos que exigem indicação de posição da válvula.
Uma válvula borboleta lug wafer é frequentemente escolhida quando o layout da tubulação requer instalação, remoção ou manutenção mais fácil de uma seção da tubulação. O design do corpo do terminal pode fornecer uma conexão de manutenção mais fácil em comparação com a instalação de wafer padrão, dependendo dos requisitos do projeto e da configuração do flange.
Para tubulações industriais, pontos de manutenção e salas mecânicas, o A válvula borboleta lug wafer pode ser considerada quando a especificação do projeto permitir este tipo de corpo.
Os sistemas de proteção contra incêndio geralmente exigem o status supervisionado da válvula. Uma válvula borboleta com caixa de sinalização ou interruptor contra sabotagem pode indicar se a válvula está aberta ou fechada. Este tipo é comumente usado em abastecimento de água contra incêndio, sistemas de sprinklers, edifícios altos, instalações industriais e salas de bombas.
Quando o monitoramento remoto ou a indicação elétrica de posição fizerem parte da especificação do projeto, um válvula borboleta ranhurada com monitoramento elétrico de posição ou válvula borboleta de engrenagem helicoidal com interruptor de limite deve ser considerada.
Uma válvula borboleta com haste de extensão é projetada para tubulações subterrâneas, câmaras de válvula e instalações onde o corpo da válvula não é de fácil acesso. A haste operacional estendida permite que a válvula seja operada no nível do solo ou em outra posição acessível.
O A válvula borboleta com haste de extensão é adequada para abastecimento de água municipal, sistemas de drenagem, redes de proteção contra incêndio, corredores de dutos subterrâneos e sistemas de dutos industriais.
As válvulas borboleta flangeadas são geralmente selecionadas onde é necessária uma conexão de tubo mais rígida. As válvulas borboleta com sede metálica podem ser consideradas para condições de meio ou temperatura onde os materiais de sede de borracha resiliente não são adequados.
Para temperaturas mais altas, meios especiais ou aplicações industriais mais exigentes, a equipe do projeto deve confirmar a composição do meio, temperatura de trabalho, classificação de pressão e requisitos de vazamento antes de selecionar um válvula borboleta com sede metálica flangeada.
A seleção da válvula borboleta MaitoLead deve ser baseada no padrão do projeto, condição de trabalho e método de instalação. As configurações disponíveis podem variar de acordo com o modelo, mas as especificações a seguir são comumente consideradas durante a seleção.
Item de seleção |
Opções típicas do MaitoLead/informações de referência |
Por que é importante |
|---|---|---|
Tipo de válvula |
Ranhurado, wafer, talão, flangeado, haste de extensão, caixa de transmissão de sinal, interruptor contra sabotagem, sede metálica |
Determina o método de instalação, a função de monitoramento e a adequação do serviço. |
Referências de modelo |
Válvula borboleta ranhurada XD381X, válvula borboleta wafer XD371X, válvula borboleta wafer D71 com alavanca |
Ajuda a combinar a cotação com o tipo de corpo e método de operação necessários. |
Faixa de tamanho |
Os tamanhos comuns de válvulas borboleta de proteção contra incêndio incluem DN50 a DN300 / 2' a 12'; algumas opções de válvula borboleta com haste de extensão podem cobrir tamanhos maiores específicos do projeto. |
O tamanho da válvula deve corresponder ao diâmetro da tubulação e aos requisitos de vazão. |
Classificação de pressão |
Opções PN16/PN25; configurações selecionadas de válvula borboleta listadas na UL incluem classificações de pressão como 362 psig para tamanhos menores e 232 psig para tamanhos maiores, dependendo do modelo e da listagem. |
A classificação de pressão deve atender ou exceder a pressão de trabalho real e os requisitos do código do projeto. |
Padrão de válvula |
EN 593 para modelos selecionados de válvula borboleta wafer; as válvulas borboleta de proteção contra incêndio podem ser fornecidas de acordo com as configurações listadas UL / cUL. |
A aprovação do projeto geralmente depende do projeto especificado e do padrão de teste. |
Padrão de conexão |
Conexão ranhurada para sistemas AWWA C606; Compatibilidade de wafer/flange com opções ASME B16.1 Classe 125 e EN1092-2. |
O tipo de conexão deve corresponder às extremidades do tubo, flanges ou sistema de acoplamento ranhurado. |
Padrão de flange superior |
EN ISO 5211 para configurações selecionadas de válvula borboleta wafer. |
Importante quando são necessários redutores, redutores de sinalização ou atuadores. |
Faixa de temperatura |
0–80°C para configurações selecionadas de válvula borboleta wafer de proteção contra incêndio; outros modelos podem variar de acordo com o material do assento e do corpo. |
O material da sede e o design da válvula devem ser adequados à temperatura de trabalho. |
Materiais principais |
Corpo em ferro dúctil, peças de vedação em EPDM, disco em ferro dúctil encapsulado em EPDM, opções de eixo/haste em aço inoxidável, bucha de rolamento em bronze, ferro dúctil e operador de engrenagem em aço. |
A seleção do material afeta a resistência à corrosão, o desempenho da vedação e a vida útil. |
Método de operação |
Alça de alavanca, engrenagem helicoidal, volante, caixa de engrenagens de sinalização, interruptor contra sabotagem, interruptor de limite, haste de extensão; as opções de atuadores podem ser consideradas de acordo com os requisitos do projeto. |
O método de operação depende do tamanho da válvula, frequência de uso, necessidades de monitoramento e acessibilidade. |
Certificações |
As opções FM/UL/cUL estão disponíveis para produtos selecionados de válvulas de proteção contra incêndio. |
A certificação é frequentemente exigida para proteção contra incêndio, edifícios comerciais e projetos regulamentados. |
Para projetos de proteção contra incêndio, a certificação não deve ser assumida apenas pelo nome do tipo de válvula. O comprador deve confirmar o modelo exato, tamanho, classificação de pressão, tipo de corpo, requisito do interruptor de supervisão e aprovação aplicável antes de fazer o pedido.
A aplicação determina a direção básica da válvula. Os sistemas de proteção contra incêndio geralmente exigem válvulas aprovadas e podem exigir monitoramento do status da válvula. Os sistemas HVAC e de abastecimento de água geralmente se concentram no espaço de instalação, na classificação de pressão e na facilidade de operação. Os sistemas subterrâneos podem exigir uma haste de extensão.
Se a tubulação usar acoplamentos ranhurados, geralmente é preferível uma válvula borboleta ranhurada. Se a válvula for instalada entre flanges e o espaço for limitado, uma válvula borboleta wafer geralmente é prática. Se o sistema exigir mais flexibilidade de serviço, uma válvula tipo wafer ou borboleta flangeada poderá ser considerada.
Válvulas manuais pequenas podem usar alavancas. Válvulas médias e maiores geralmente usam operadores de engrenagem helicoidal para um controle mais suave. Os sistemas de proteção contra incêndio podem exigir uma caixa de transmissão de sinal, uma chave de supervisão ou uma chave contra sabotagem. Válvulas enterradas podem exigir uma haste de extensão.
A válvula deve corresponder à pressão real de trabalho, pressão de teste, faixa de temperatura e tipo de fluido. As válvulas borboleta com sede em EPDM são amplamente utilizadas em sistemas de proteção contra água e incêndio, enquanto outros meios podem exigir NBR, PTFE, sede metálica ou opções de materiais especiais.
Para projetos de proteção contra incêndio, edifícios comerciais e infraestrutura pública, o comprador deve especificar se são necessárias aprovações FM, UL, cUL, CE ou outras aprovações. O padrão de projeto exigido, o padrão de flange, o padrão ranhurado e os requisitos de teste devem ser fornecidos antes da cotação.
Para ajudar a MaitoLead a recomendar a válvula borboleta correta e preparar um orçamento preciso, os compradores do projeto devem enviar as seguintes informações sempre que disponíveis.
Tamanho da válvula: tamanho DN ou tamanho em polegadas, como DN100, DN150, 4', 6' ou 8'.
Padrão de pipeline: ASME, EN, AWWA, DIN, BS ou padrão específico do projeto.
Tipo de conexão: ranhurada, wafer, lug, flangeada ou outra extremidade de tubo necessária.
Pressão de trabalho e pressão de teste.
Temperatura de trabalho.
Fluidos ou meios: água, água para incêndio, água gelada, águas residuais, ar, óleo, gás ou outros meios.
Tipo de válvula necessária: válvula borboleta ranhurada, válvula borboleta wafer, válvula borboleta wafer lug, válvula borboleta flangeada ou válvula borboleta com haste de extensão.
Método de operação: alavanca, engrenagem helicoidal, volante, caixa de sinalização, interruptor contra sabotagem, interruptor de limite ou atuador.
Requisito de material da sede: EPDM, NBR, PTFE, sede metálica ou outro material especificado.
Requisito de material do corpo e do disco, se especificado nos documentos do projeto.
Interior, exterior, enterrado, câmara de válvula ou ambiente corrosivo.
Necessidade de indicação da posição da válvula ou conexão do sistema de alarme de incêndio.
Quantidade e destino de entrega.
Certificação necessária: FM, UL, cUL, CE ou outra aprovação.
Documentos necessários: ficha técnica, desenho, certificado, relatório de teste, lista de materiais ou catálogo.
Tipo de projeto: proteção contra incêndio, abastecimento de água, HVAC, utilidade municipal, planta industrial ou outra aplicação.
Tempo de entrega esperado e requisitos de embalagem.
fornece soluções de sistemas de válvulas e tubulações para proteção contra incêndio, tratamento de água, HVAC, petróleo e gás, mineração e projetos industriais. Seu portfólio de válvulas inclui válvulas de gaveta, válvulas borboleta, válvulas de retenção, filtros, válvulas de esfera e outras válvulas de tubulação.
Vários tipos de válvula borboleta: opções de ranhura, wafer, lug wafer, flangeada, caixa de transmissão de sinal, interruptor contra violação, engrenagem helicoidal e haste de extensão.
Foco na proteção contra incêndio: modelos selecionados de válvula borboleta estão disponíveis para sistemas de água de proteção contra incêndio com funções de monitoramento.
Suporte à seleção baseada em projeto: a seleção do modelo pode ser baseada na classificação de pressão, tamanho, padrão de conexão, método de operação e requisitos de aprovação.
Experiência internacional em fornecimento de projetos: Os produtos MaitoLead são usados em proteção contra incêndio, instalações de água, plantas industriais e sistemas de serviços prediais.
Fornecimento completo de válvula e tubulação: válvulas relacionadas, conexões ranhuradas, acoplamentos e acessórios para tubos podem ser adquiridos de um fornecedor quando o escopo do projeto assim o exigir.
Produto |
Aplicação mais adequada |
Ver Produto |
|---|---|---|

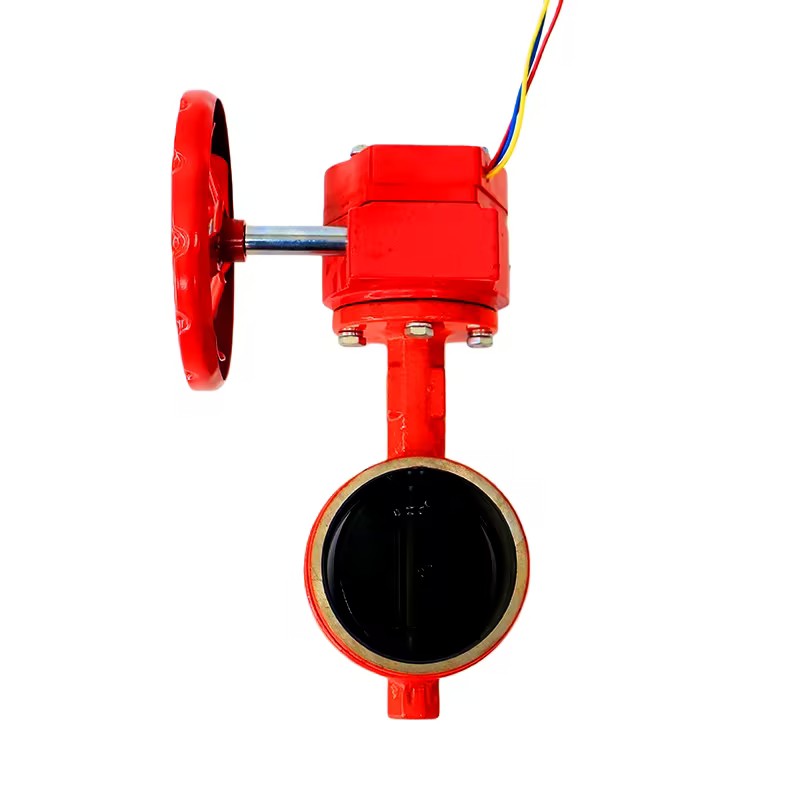

Válvula borboleta ranhurada operada por engrenagem com interruptor contra sabotagem |
Sistemas de água para proteção contra incêndio, tubulações ranhuradas, fechamento supervisionado |
|
Válvula borboleta ranhurada para proteção contra incêndio com monitoramento elétrico de posição |
Sistemas de proteção contra incêndio internos/externos que exigem monitoramento da posição da válvula |
|
Válvula borboleta wafer com alavanca |
Aplicações de abastecimento de água, proteção contra incêndio e fechamento manual compacto |
|
Válvula borboleta com caixa de engrenagens de sinal, extremidade wafer |
Sistemas de combate a incêndio, distribuição de água e posições de válvulas monitoradas |
|
Válvula borboleta ranhurada |
Sistemas de proteção contra incêndio e tubulações de água usando conexões ranhuradas |
|
Válvula borboleta com haste de extensão |
Tubulações subterrâneas, câmaras de válvulas e instalações de difícil acesso |
|
Válvula borboleta wafer de engrenagem helicoidal |
Tubulações de médio e grande diâmetro que exigem operação manual mais suave |
|
Válvula borboleta com sede metálica flangeada |
Meios especiais, temperaturas mais altas ou aplicações industriais que exigem sede metálica |
As válvulas borboleta são usadas principalmente para fechamento, regulação de fluxo e isolamento de tubulações. Eles são comuns em sistemas de proteção contra incêndio, abastecimento de água, HVAC, tratamento de águas residuais e tubulações municipais e industriais.
Os sistemas de proteção contra incêndio geralmente usam válvulas borboleta ranhuradas ou válvulas borboleta wafer com interruptor contra sabotagem, caixa de transmissão de sinal ou monitoramento elétrico de posição. O modelo exato deve ser selecionado de acordo com a conexão do tubo, tamanho da válvula, classificação de pressão e aprovação necessária.
Uma válvula borboleta ranhurada é adequada para tubulações que utilizam acoplamentos ranhurados, especialmente em sistemas de proteção contra incêndio e distribuição de água. Suporta instalação e manutenção mais rápidas em comparação com conexões soldadas.
Uma válvula borboleta wafer é adequada para instalação compacta entre flanges. É comumente usado em abastecimento de água, HVAC, proteção contra incêndio e tubulações industriais em geral, onde a economia de espaço e a eficiência de custos são importantes.
Uma válvula borboleta com haste de extensão é usada quando o corpo da válvula é instalado no subsolo, dentro de uma câmara de válvula ou em um local de difícil acesso. A haste de extensão permite que o ponto de operação seja movido para uma posição mais acessível.
O comprador deve fornecer o tamanho da válvula, classificação de pressão, tipo de conexão, meio, temperatura, método de operação, requisitos de certificação, quantidade e ambiente de instalação. Desenhos ou especificações do projeto podem ajudar a MaitoLead a recomendar o modelo correto com mais rapidez.
