การใช้งานวาล์วปีกผีเสื้อและคู่มือการเลือกสำหรับโครงการของคุณ

วาล์วปีกผีเสื้อใช้สำหรับการปิดท่อ การควบคุมการไหล และการแยกระบบในการป้องกันอัคคีภัย น้ำประปา HVAC การบำบัดน้ำเสีย สาธารณูปโภคของเทศบาล และระบบท่ออุตสาหกรรม สำหรับผู้ซื้อหรือผู้รับเหมาในโครงการ คำถามสำคัญไม่ใช่เฉพาะในกรณีที่สามารถใช้วาล์วปีกผีเสื้อได้เท่านั้น แต่ยังรวมถึงวาล์วปีกผีเสื้อประเภทใดที่เหมาะกับสภาพการทำงาน วิธีการเชื่อมต่อ และข้อกำหนดในการอนุมัติ

คู่มือนี้จะอธิบายการใช้งานวาล์วปีกผีเสื้อทั่วไป และให้แนวทางการเลือกในทางปฏิบัติสำหรับการเลือกวาล์วผีเสื้อแบบมีร่อง เวเฟอร์ ตัวดึง หน้าแปลน กล่องเกียร์สัญญาณ สวิตช์งัดแงะ ก้านต่อขยาย หรือวาล์วผีเสื้อที่นั่งโลหะ นอกจากนี้ยังแสดงข้อมูลที่ควรระบุเมื่อขอใบเสนอราคาจาก MaitoLead

ตำแหน่งที่ใช้วาล์วปีกผีเสื้อ

วาล์วปีกผีเสื้อส่วนใหญ่จะใช้ในกรณีที่ท่อส่งต้องมีการติดตั้งขนาดกะทัดรัด การเปิดและปิดที่รวดเร็ว การปิดที่เชื่อถือได้ หรือการควบคุมการไหลในระดับปานกลาง การออกแบบจานหมุนควอเตอร์ทำให้เหมาะสำหรับท่อขนาดกลางและขนาดใหญ่ที่ต้องใช้พื้นที่ เวลาในการติดตั้ง และความคุ้มค่าด้านต้นทุน

การใช้งานวาล์วปีกผีเสื้อทั่วไป ได้แก่ :

• ระบบป้องกันอัคคีภัย: การควบคุมการไหลของน้ำในท่อสปริงเกอร์ หัวจ่ายน้ำ และสายจ่ายน้ำดับเพลิง

• การประปาและการจำหน่ายน้ำ: การแยกส่วนของท่อส่งน้ำของเทศบาล เชิงพาณิชย์ หรืออุตสาหกรรม

• ระบบ HVAC: ควบคุมน้ำเย็น น้ำหล่อเย็น หรือการไหลของน้ำร้อนในระบบบริการอาคาร

• การบำบัดน้ำเสีย: การควบคุมการไหลในโรงบำบัด สถานีสูบน้ำ และท่อระบายน้ำ

• ท่ออุตสาหกรรม: การจัดการน้ำ อากาศ ของเหลวที่ไม่กัดกร่อน และตัวกลางในกระบวนการผลิต ขึ้นอยู่กับการเลือกวัสดุและซีล

• ท่อใต้ดิน: การใช้งานวาล์วแบบฝังหรือเข้าถึงยากผ่านก้านต่อขยาย

• ระบบสาธารณูปโภคทั่วไป: จัดให้มีการปิดและแยกท่อในโรงงาน ห้องเครื่องกล และเครือข่ายการจำหน่าย

สำหรับระบบป้องกันอัคคีภัยและระบบน้ำ MaitoLead นำเสนอหลายรายการ ตัวเลือก วาล์วปีกผีเสื้อ ได้แก่ วาล์วผีเสื้อร่อง และวาล์วผีเสื้อเวเฟอร์ สำหรับระบบป้องกันอัคคีภัยที่ได้รับการตรวจสอบ ตัวเลือกที่มีสวิตช์ป้องกันการงัดแงะหรือกระปุกเกียร์สามารถช่วยระบุตำแหน่งวาล์วและการควบคุมดูแลระบบรองรับได้

การเลือกวาล์วผีเสื้อตามการใช้งาน

ตารางต่อไปนี้เป็นจุดเริ่มต้นที่เป็นประโยชน์ในการเลือกวาล์วปีกผีเสื้อตามการใช้งาน การเลือกขั้นสุดท้ายควรได้รับการยืนยันตามแรงดันใช้งาน มาตรฐานท่อ สื่อ ขนาดวาล์ว วิธีดำเนินการ ข้อกำหนดของโครงการ และข้อกำหนดการรับรอง

เลือกวาล์วปีกผีเสื้อชนิดใด

1. วาล์วปีกผีเสื้อแบบมีร่อง

โดยทั่วไปจะเลือกใช้วาล์วปีกผีเสื้อแบบร่องสำหรับป้องกันอัคคีภัยและท่อส่งน้ำโดยใช้ข้อต่อแบบร่อง การต่อแบบร่องช่วยลดงานเชื่อมและรองรับการติดตั้งและบำรุงรักษาที่รวดเร็วยิ่งขึ้น มักใช้ในระบบสปริงเกอร์ ท่อดับเพลิง ห้องสูบน้ำ และท่อจ่ายน้ำ

สำหรับโครงการที่ต้องการการควบคุมตำแหน่งวาล์ว MaitoLead จัดให้ วาล์วปีกผีเสื้อแบบมีร่องแบบเกียร์พร้อมสวิตช์ป้องกันการงัด แงะ การกำหนดค่านี้รวมการควบคุมการไหลเข้ากับการตรวจสอบสถานะวาล์ว ซึ่งมีความสำคัญในระบบป้องกันอัคคีภัยซึ่งต้องตรวจพบการปิดวาล์วโดยไม่ได้รับอนุญาต

2. วาล์วผีเสื้อเวเฟอร์

มีการติดตั้งวาล์วผีเสื้อเวเฟอร์ระหว่างหน้าแปลนท่อทั้งสอง มีขนาดกะทัดรัด น้ำหนักเบา และเหมาะสำหรับการใช้งานที่คำนึงถึงพื้นที่และค่าใช้จ่ายในการติดตั้ง มักใช้ในประปา, HVAC, ป้องกันอัคคีภัยและท่ออุตสาหกรรมทั่วไป

ตัวเลือกวาล์วผีเสื้อเวเฟอร์ MaitoLead ได้แก่ วาล์วปีกผีเสื้อเวเฟอร์พร้อมคันโยก เพื่อการใช้งานแบบแมนนวลและ วาล์วผีเสื้อเวเฟอร์พร้อมกล่องเกียร์ สำหรับโครงการที่ต้องการการระบุตำแหน่งวาล์ว

3. วาล์วปีกผีเสื้อ Lug Wafer

วาล์วผีเสื้อเวเฟอร์แบบดึงมักถูกเลือกเมื่อรูปแบบไปป์ไลน์ต้องการการติดตั้ง การถอด หรือการบำรุงรักษาที่ง่ายกว่าของส่วนท่อเดียว การออกแบบตัวดึงสามารถให้การเชื่อมต่อที่เป็นมิตรต่อการบริการมากกว่าเมื่อเปรียบเทียบกับการติดตั้งเวเฟอร์มาตรฐาน ขึ้นอยู่กับความต้องการของโครงการและการกำหนดค่าหน้าแปลน

สำหรับท่ออุตสาหกรรม จุดซ่อมบำรุง และห้องเครื่องกล สามารถพิจารณา วาล์วผีเสื้อ lug wafer ได้เมื่อข้อกำหนดของโครงการอนุญาตให้มีตัวถังประเภทนี้

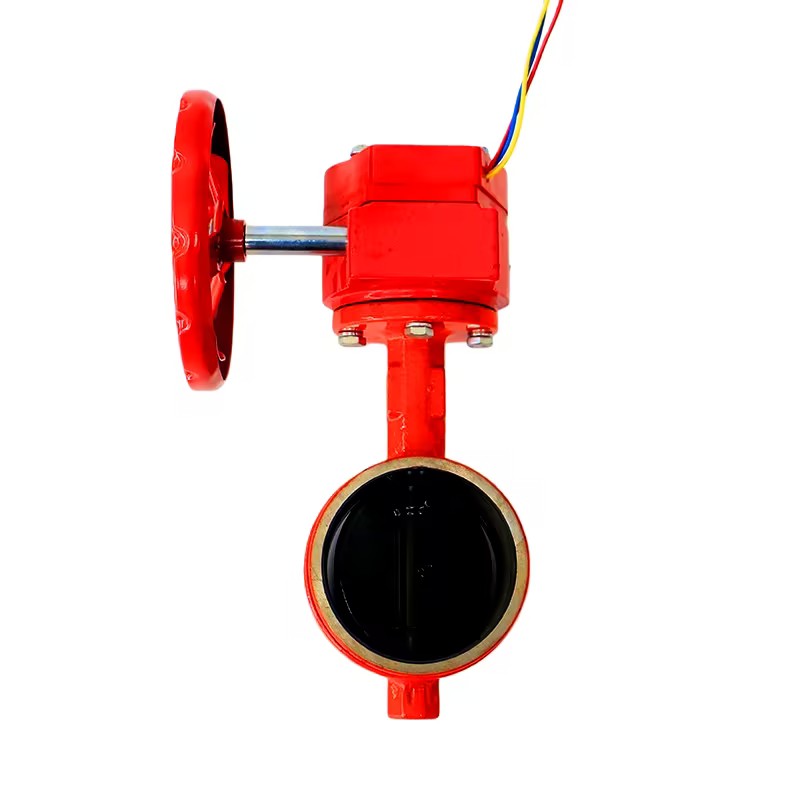

4. วาล์วปีกผีเสื้อพร้อมกล่องเกียร์หรือสวิตช์งัดแงะ

ระบบป้องกันอัคคีภัยมักต้องมีสถานะวาล์วที่ได้รับการดูแล วาล์วปีกผีเสื้อพร้อมกล่องเกียร์หรือสวิตช์ป้องกันการงัดแงะสามารถระบุได้ว่าวาล์วเปิดหรือปิดอยู่ ประเภทนี้มักใช้ในระบบจ่ายน้ำดับเพลิง ระบบสปริงเกอร์ อาคารสูง โรงงานอุตสาหกรรม และห้องปั๊ม

เมื่อการตรวจสอบระยะไกลหรือการระบุตำแหน่งทางไฟฟ้าเป็นส่วนหนึ่งของข้อกำหนดของโครงการ วาล์วปีกผีเสื้อแบบร่องพร้อมระบบตรวจสอบตำแหน่งทางไฟฟ้า หรือก วาล์วผีเสื้อเฟืองตัวหนอนพร้อมลิมิตสวิตช์ ควรพิจารณา

5. วาล์วผีเสื้อส่วนต่อขยาย

วาล์วปีกผีเสื้อส่วนขยายได้รับการออกแบบมาสำหรับท่อใต้ดิน ห้องวาล์ว และการติดตั้งที่เข้าถึงตัววาล์วได้ยาก ก้านควบคุมที่ขยายช่วยให้วาล์วสามารถทำงานได้จากระดับพื้นดินหรือตำแหน่งอื่นที่สามารถเข้าถึงได้

ที่ วาล์วผีเสื้อก้านขยาย เหมาะสำหรับน้ำประปาของเทศบาล ระบบระบายน้ำ เครือข่ายป้องกันอัคคีภัย ทางเดินท่อใต้ดิน และระบบท่ออุตสาหกรรม

6. วาล์วปีกผีเสื้อแบบหน้าแปลนหรือแบบโลหะ

โดยปกติจะเลือกวาล์วปีกผีเสื้อแบบหน้าแปลนเมื่อจำเป็นต้องมีการเชื่อมต่อท่อที่เข้มงวดมากขึ้น วาล์วผีเสื้อที่นั่งโลหะอาจได้รับการพิจารณาสำหรับตัวกลางหรือสภาวะอุณหภูมิที่วัสดุที่นั่งยางที่ยืดหยุ่นไม่เหมาะสม

สำหรับอุณหภูมิที่สูงขึ้น ตัวกลางพิเศษ หรือการใช้งานทางอุตสาหกรรมที่มีความต้องการมากขึ้น ทีมงานโครงการควรยืนยันองค์ประกอบของตัวกลาง อุณหภูมิในการทำงาน อัตราแรงดัน และข้อกำหนดการรั่วไหลก่อนที่จะเลือก วาล์วผีเสื้อที่นั่งโลหะหน้าแปลน.

ข้อมูลจำเพาะทางเทคนิคที่สำคัญสำหรับวาล์วปีกผีเสื้อ MaitoLead

การเลือกวาล์วปีกผีเสื้อ MaitoLead ควรเป็นไปตามมาตรฐานโครงการ สภาพการทำงาน และวิธีการติดตั้ง การกำหนดค่าที่ใช้ได้อาจแตกต่างกันไปตามรุ่น แต่โดยทั่วไปจะพิจารณาข้อกำหนดต่อไปนี้ในระหว่างการเลือก

สำหรับโครงการป้องกันอัคคีภัย ไม่ควรรับใบรับรองจากชื่อประเภทวาล์วเท่านั้น ผู้ซื้อควรยืนยันรุ่น ขนาด พิกัดแรงดัน ประเภทของตัวถัง ข้อกำหนดสวิตช์ควบคุม และการอนุมัติที่เกี่ยวข้องก่อนสั่งซื้อ

วิธีการเลือกวาล์วปีกผีเสื้อสำหรับโครงการ

ขั้นตอนที่ 1: ยืนยันการสมัคร

การใช้งานจะกำหนดทิศทางของวาล์วพื้นฐาน ระบบป้องกันอัคคีภัยมักจะต้องมีวาล์วที่ได้รับอนุมัติและอาจต้องมีการตรวจสอบสถานะของวาล์ว ระบบ HVAC และน้ำประปามักมุ่งเน้นไปที่พื้นที่ติดตั้ง ระดับแรงดัน และความง่ายในการใช้งาน ระบบใต้ดินอาจต้องมีก้านต่อขยาย

ขั้นตอนที่ 2: ยืนยันประเภทการเชื่อมต่อ

หากท่อใช้ข้อต่อแบบร่อง มักจะเลือกใช้วาล์วปีกผีเสื้อแบบร่อง หากมีการติดตั้งวาล์วระหว่างหน้าแปลนและพื้นที่มีจำกัด วาล์วผีเสื้อเวเฟอร์มักจะใช้งานได้จริง หากระบบต้องการความยืดหยุ่นในการให้บริการมากขึ้น อาจพิจารณาใช้แผ่นเวเฟอร์แบบดึงหรือวาล์วปีกผีเสื้อแบบมีหน้าแปลน

ขั้นตอนที่ 3: ยืนยันวิธีการใช้งาน

วาล์วแบบแมนนวลขนาดเล็กอาจใช้มือจับก้านโยก วาล์วขนาดกลางและขนาดใหญ่มักใช้ตัวควบคุมเฟืองตัวหนอนเพื่อการควบคุมที่ราบรื่นยิ่งขึ้น ระบบป้องกันอัคคีภัยอาจต้องใช้กล่องเกียร์ สวิตช์ควบคุม หรือสวิตช์ป้องกันการงัดแงะ วาล์วฝังอาจต้องใช้ก้านขยาย

ขั้นตอนที่ 4: ยืนยันความดัน อุณหภูมิ และสื่อ

วาล์วจะต้องตรงกับแรงดันใช้งานจริง แรงดันทดสอบ ช่วงอุณหภูมิ และประเภทของของไหล วาล์วปีกผีเสื้อแบบนั่ง EPDM ถูกนำมาใช้กันอย่างแพร่หลายในระบบป้องกันน้ำและไฟ ในขณะที่สื่ออื่นๆ อาจต้องใช้ NBR, PTFE, ที่นั่งโลหะ หรือตัวเลือกวัสดุพิเศษ

ขั้นตอนที่ 5: ยืนยันการรับรองและมาตรฐานโครงการ

สำหรับโครงการป้องกันอัคคีภัย อาคารพาณิชย์ และโครงสร้างพื้นฐานสาธารณะ ผู้ซื้อควรระบุว่าต้องได้รับการอนุมัติจาก FM, UL, cUL, CE หรือการอนุมัติอื่นๆ หรือไม่ ควรจัดเตรียมมาตรฐานการออกแบบ มาตรฐานหน้าแปลน มาตรฐานร่อง และข้อกำหนดการทดสอบที่จำเป็นก่อนเสนอราคา

ข้อมูลใดบ้างที่จำเป็นสำหรับการเสนอราคาวาล์วผีเสื้อ?

เพื่อช่วยให้ MaitoLead แนะนำวาล์วปีกผีเสื้อที่ถูกต้องและเตรียมใบเสนอราคาที่ถูกต้อง ผู้ซื้อโครงการควรส่งข้อมูลต่อไปนี้ทุกครั้งที่มี

ข้อมูลไปป์ไลน์พื้นฐาน

• ขนาดวาล์ว: ขนาด DN หรือขนาดนิ้ว เช่น DN100, DN150, 4', 6' หรือ 8'

• มาตรฐานไปป์ไลน์: ASME, EN, AWWA, DIN, BS หรือมาตรฐานเฉพาะโครงการ

• ประเภทการเชื่อมต่อ: ร่อง, เวเฟอร์, ดึง, หน้าแปลนหรือปลายท่ออื่น ๆ ที่จำเป็น

• แรงดันใช้งานและแรงดันทดสอบ

• อุณหภูมิในการทำงาน

• ของไหลหรือสื่อ: น้ำ น้ำดับเพลิง น้ำเย็น น้ำเสีย อากาศ น้ำมัน ก๊าซ หรือสื่ออื่น ๆ

การกำหนดค่าวาล์ว

• ประเภทของวาล์วที่ต้องการ: วาล์วปีกผีเสื้อแบบมีร่อง, วาล์วผีเสื้อแบบเวเฟอร์, วาล์วผีเสื้อแบบ lug wafer, วาล์วปีกผีเสื้อแบบหน้าแปลน หรือวาล์วผีเสื้อแบบก้านต่อขยาย

• วิธีการใช้งาน: คันโยก, เฟืองตัวหนอน, พวงมาลัยมือ, กล่องเกียร์, สวิตช์งัดแงะ, ลิมิตสวิตช์หรือแอคชูเอเตอร์

• ข้อกำหนดวัสดุที่นั่ง: EPDM, NBR, PTFE, ที่นั่งโลหะหรือวัสดุอื่นที่ระบุ

• ข้อกำหนดวัสดุตัวถังและแผ่นดิสก์ หากระบุไว้ในเอกสารโครงการ

• ในร่ม กลางแจ้ง ฝัง ห้องวาล์ว หรือสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

• จำเป็นต้องมีการระบุตำแหน่งวาล์วหรือการเชื่อมต่อระบบสัญญาณเตือนไฟไหม้

ข้อมูลเชิงพาณิชย์และโครงการ

• จำนวนและปลายทางการจัดส่ง

• การรับรองที่จำเป็น: FM, UL, cUL, CE หรือการอนุมัติอื่น ๆ

• เอกสารที่จำเป็น: เอกสารข้อมูล แบบร่าง ใบรับรอง รายงานการทดสอบ รายการวัสดุ หรือแค็ตตาล็อก

• ประเภทโครงการ: การป้องกันอัคคีภัย, น้ำประปา, HVAC, สาธารณูปโภค, โรงงานอุตสาหกรรม หรือการใช้งานอื่น ๆ

• ระยะเวลาในการจัดส่งและข้อกำหนดด้านบรรจุภัณฑ์ที่คาดหวัง

เหตุใดผู้ซื้อโครงการจึงเลือกวาล์วปีกผีเสื้อ MaitoLead

MaitoLead Pipeline Technology (Tianjin) Co., Ltd. จำหน่ายวาล์วและระบบท่อสำหรับการป้องกันอัคคีภัย การบำบัดน้ำ HVAC น้ำมันและก๊าซ เหมืองแร่ และโครงการอุตสาหกรรม กลุ่มผลิตภัณฑ์วาล์วประกอบด้วย วาล์วประตู วาล์วปีกผีเสื้อ เช็ควาล์ว สเตรนเนอร์ บอลวาล์ว และวาล์วท่ออื่นๆ.

• วาล์วผีเสื้อหลายประเภท: แบบร่อง เวเฟอร์ ดึงเวเฟอร์ หน้าแปลน กล่องเกียร์ สวิตช์งัดแงะ เฟืองตัวหนอน และตัวเลือกก้านต่อขยาย

• เน้นการป้องกันอัคคีภัย: วาล์วปีกผีเสื้อบางรุ่นมีจำหน่ายสำหรับระบบน้ำป้องกันอัคคีภัยพร้อมฟังก์ชันตรวจสอบ

• การสนับสนุนการเลือกตามโครงการ: การเลือกแบบจำลองอาจขึ้นอยู่กับระดับความดัน ขนาด มาตรฐานการเชื่อมต่อ วิธีการใช้งาน และข้อกำหนดในการอนุมัติ

• ประสบการณ์การจัดหาโครงการระหว่างประเทศ: ผลิตภัณฑ์ของ MaitoLead ใช้ในการป้องกันอัคคีภัย สิ่งอำนวยความสะดวกด้านน้ำ โรงงานอุตสาหกรรม และระบบบริการอาคาร

• การจ่ายวาล์วและท่อแบบครบวงจร: วาล์วที่เกี่ยวข้อง ข้อต่อแบบร่อง ข้อต่อ และอุปกรณ์เสริมท่อสามารถจัดหาได้จากซัพพลายเออร์รายเดียวเมื่อต้องการขอบเขตของโครงการ

แนะนำผลิตภัณฑ์วาล์วปีกผีเสื้อ MaitoLead

คำถามที่พบบ่อยเกี่ยวกับการใช้งานและการเลือกวาล์วปีกผีเสื้อ

วาล์วปีกผีเสื้อส่วนใหญ่ใช้ทำอะไร?

วาล์วผีเสื้อส่วนใหญ่จะใช้สำหรับการปิด การควบคุมการไหล และการแยกท่อ พบได้ทั่วไปในการป้องกันอัคคีภัย น้ำประปา HVAC บำบัดน้ำเสีย ระบบท่อเทศบาลและอุตสาหกรรม

บัตเตอร์ฟลายวาล์วแบบไหนที่เหมาะกับระบบป้องกันอัคคีภัย?

ระบบป้องกันอัคคีภัยมักใช้วาล์วปีกผีเสื้อแบบร่องหรือวาล์วปีกผีเสื้อเวเฟอร์พร้อมสวิตช์งัดแงะ กล่องเกียร์สัญญาณ หรือการตรวจสอบตำแหน่งทางไฟฟ้า ควรเลือกรุ่นที่แน่นอนตามการเชื่อมต่อท่อ ขนาดวาล์ว อัตราแรงดัน และการอนุมัติที่จำเป็น

ควรเลือกวาล์วปีกผีเสื้อแบบมีร่องเมื่อใด?

วาล์วปีกผีเสื้อแบบมีร่องเหมาะสำหรับท่อที่ใช้ข้อต่อแบบมีร่อง โดยเฉพาะอย่างยิ่งในระบบป้องกันอัคคีภัยและระบบจ่ายน้ำ รองรับการติดตั้งและบำรุงรักษาที่รวดเร็วกว่าเมื่อเทียบกับการเชื่อมต่อแบบเชื่อม

เมื่อใดจึงควรเลือกวาล์วปีกผีเสื้อเวเฟอร์

วาล์วผีเสื้อเวเฟอร์เหมาะสำหรับการติดตั้งแบบกะทัดรัดระหว่างหน้าแปลน มักใช้ในการจัดหาน้ำ HVAC การป้องกันอัคคีภัย และท่ออุตสาหกรรมทั่วไป ซึ่งการประหยัดพื้นที่และความคุ้มค่าเป็นสิ่งสำคัญ

วาล์วปีกผีเสื้อแบบก้านต่อขยายจำเป็นเมื่อใด?

วาล์วปีกผีเสื้อแบบก้านต่อขยายจะใช้เมื่อติดตั้งตัววาล์วไว้ใต้ดิน ภายในห้องวาล์ว หรือในตำแหน่งที่เข้าถึงได้ยาก ก้านขยายช่วยให้สามารถย้ายจุดปฏิบัติการไปยังตำแหน่งที่เข้าถึงได้ง่ายขึ้น

ควรส่งข้อมูลอะไรบ้างก่อนขอใบเสนอราคาวาล์วผีเสื้อ?

ผู้ซื้อควรระบุขนาดวาล์ว อัตราแรงดัน ประเภทการเชื่อมต่อ ตัวกลาง อุณหภูมิ วิธีการใช้งาน ข้อกำหนดการรับรอง ปริมาณ และสภาพแวดล้อมในการติดตั้ง แบบร่างหรือข้อมูลจำเพาะของโครงการสามารถช่วยให้ MaitoLead แนะนำแบบจำลองที่ถูกต้องได้เร็วขึ้น
