Absperrklappen werden zum Absperren von Rohrleitungen, zur Durchflussregulierung und zur Systemisolierung in den Bereichen Brandschutz, Wasserversorgung, Heizungs-, Lüftungs- und Klimatechnik, Abwasseraufbereitung, Stadtwerke und industrielle Rohrleitungssysteme eingesetzt. Für einen Projektkäufer oder Auftragnehmer ist die entscheidende Frage nicht nur, wo eine Absperrklappe eingesetzt werden kann, sondern auch, welcher Absperrklappentyp zu den Betriebsbedingungen, der Anschlussart und den Zulassungsanforderungen passt.
Dieser Leitfaden erläutert gängige Anwendungen von Absperrklappen und bietet einen praktischen Auswahlpfad für die Auswahl von Absperrklappen mit Nut-, Zwischenflansch-, Laschen-, Flansch-, Signalgetriebe-, Sabotageschalter-, Verlängerungsschaft- oder Metallsitz-Absperrklappe. Außerdem werden die Informationen aufgeführt, die bei der Anforderung eines Angebots von MaitoLead angegeben werden sollten.
Absperrklappen werden hauptsächlich dort eingesetzt, wo eine Rohrleitung eine kompakte Installation, schnelles Öffnen und Schließen, zuverlässiges Absperren oder eine moderate Durchflussregulierung erfordert. Durch ihr Vierteldrehungs-Scheibendesign eignen sie sich für Rohrleitungen mit mittlerem und großem Durchmesser, bei denen Platz, Installationszeit und Kosteneffizienz wichtig sind.
Zu den gängigen Anwendungen für Absperrklappen gehören:
Brandschutzsysteme: Steuerung des Wasserflusses in Sprinkler-, Hydranten- und Löschwasserverteilungsleitungen.
Wasserversorgung und -verteilung: Isolierung von Abschnitten kommunaler, gewerblicher oder industrieller Wasserleitungen.
HVAC-Systeme: Regelung des Kaltwasser-, Kühlwasser- oder Heizwasserdurchflusses in Gebäudetechniksystemen.
Abwasserbehandlung: Steuerung des Durchflusses in Kläranlagen, Pumpstationen und Entwässerungsleitungen.
Industrielle Rohrleitungen: Umgang mit Wasser, Luft, nicht korrosiven Flüssigkeiten und Prozessmedien, je nach Material- und Dichtungsauswahl.
Unterirdische Rohrleitungen: Betrieb von erdverlegten oder schwer zugänglichen Ventilen über Verlängerungsrohre.
Allgemeine Versorgungssysteme: Absperren und Isolieren in Anlagenrohrleitungen, Technikräumen und Verteilungsnetzen.
Für Brandschutz- und Wassersysteme bietet MaitoLead mehrere Optionen für Absperrklappen , einschließlich gerillte Absperrklappen und Zwischenabsperrklappen. Bei überwachten Brandschutzsystemen können Optionen mit Sabotageschalter oder Signalgetriebe dabei helfen, die Ventilposition anzuzeigen und die Systemüberwachung zu unterstützen.
Die folgende Tabelle bietet einen praktischen Ausgangspunkt für die Auswahl einer Absperrklappe je nach Anwendung. Die endgültige Auswahl sollte anhand von Arbeitsdruck, Rohrleitungsstandard, Medien, Ventilgröße, Betriebsmethode, Projektspezifikation und Zertifizierungsanforderungen bestätigt werden.
Anwendung / Branche |
Hauptventilfunktion |
Empfohlener Absperrklappentyp |
Typische Auswahlhinweise |
|---|---|---|---|
Brandschutzwassersystem |
Abschaltung, Isolierung, Zustandsüberwachung |
Geeignet, wenn genutete Rohrleitungen und eine Überwachung der Ventilposition erforderlich sind. |
|
Sprinkler- oder Löschwasserverteilungsleitung |
Durchflusskontrolle und überwachte Abschaltung |
Brandschutz-Nutenklappe mit elektrischer Stellungsüberwachung |
Geeignet für Brandschutzinstallationen im Innen- und Außenbereich, die eine Ventilstatusanzeige erfordern. |
Wasserversorgungsleitung |
Absperrung und Durchflussregulierung |
Gute Wahl für kompakte Installation zwischen Flanschen und einfache manuelle Bedienung. |
|
Gebäude-HLK-System |
Ausgleich, Isolierung, Durchflussanpassung |
Geeignet für mittlere und größere Größen, bei denen eine sanftere manuelle Steuerung bevorzugt wird. |
|
Pumpenraum oder Maschinenraum |
Abschaltung, Wartungsisolation |
Nützlich, wenn eine kompakte Installation und Ventilstellungsanzeige erforderlich ist. |
|
Städtische unterirdische Pipeline |
Fernbedienung vom Boden aus |
Geeignet für erdverlegte Rohrleitungen, Ventilkammern und schwer zugängliche Stellen. |
|
Industrielle Prozesspipeline |
Durchflussregulierung und Absperrung |
Lug-Wafer-Absperrklappe oder Flansch-Absperrklappe |
Die Auswahl hängt von der Rohrflanschnorm, den Medien, dem Druck und den Wartungsanforderungen ab. |
Hochtemperatur- oder Spezialmedienleitung |
Abschaltung unter anspruchsvollen Medienbedingungen |
Erwägen Sie Metallsitzkonstruktionen, bei denen Gummisitze möglicherweise nicht für das Medium oder die Temperatur geeignet sind. |

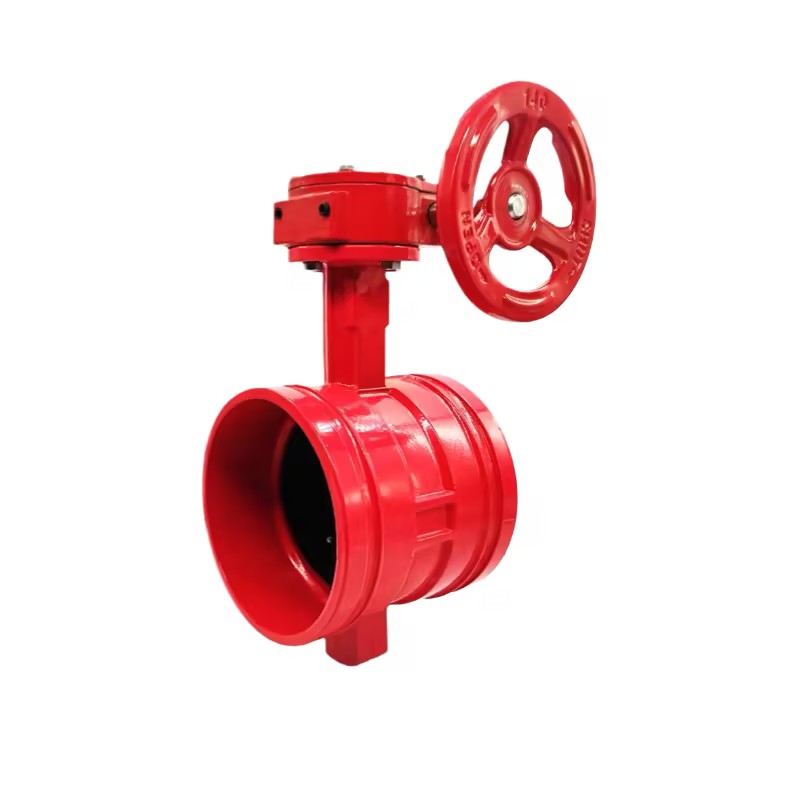

Eine gerillte Absperrklappe wird üblicherweise für Brandschutz- und Wasserleitungen mit gerillten Kupplungen verwendet. Die genutete Verbindung reduziert den Schweißaufwand und unterstützt eine schnellere Installation und Wartung. Es wird häufig in Sprinkleranlagen, Löschwasserleitungen, Pumpenräumen und Wasserverteilungsleitungen eingesetzt.
Für Projekte, die eine Überwachung der Ventilposition erfordern, bietet MaitoLead Folgendes an zahnradbetriebene, genutete Absperrklappen mit Sabotageschalter . Diese Konfiguration kombiniert Durchflusskontrolle mit Ventilstatusüberwachung, was in Brandschutzsystemen wichtig ist, in denen unbefugtes Schließen von Ventilen erkannt werden muss.

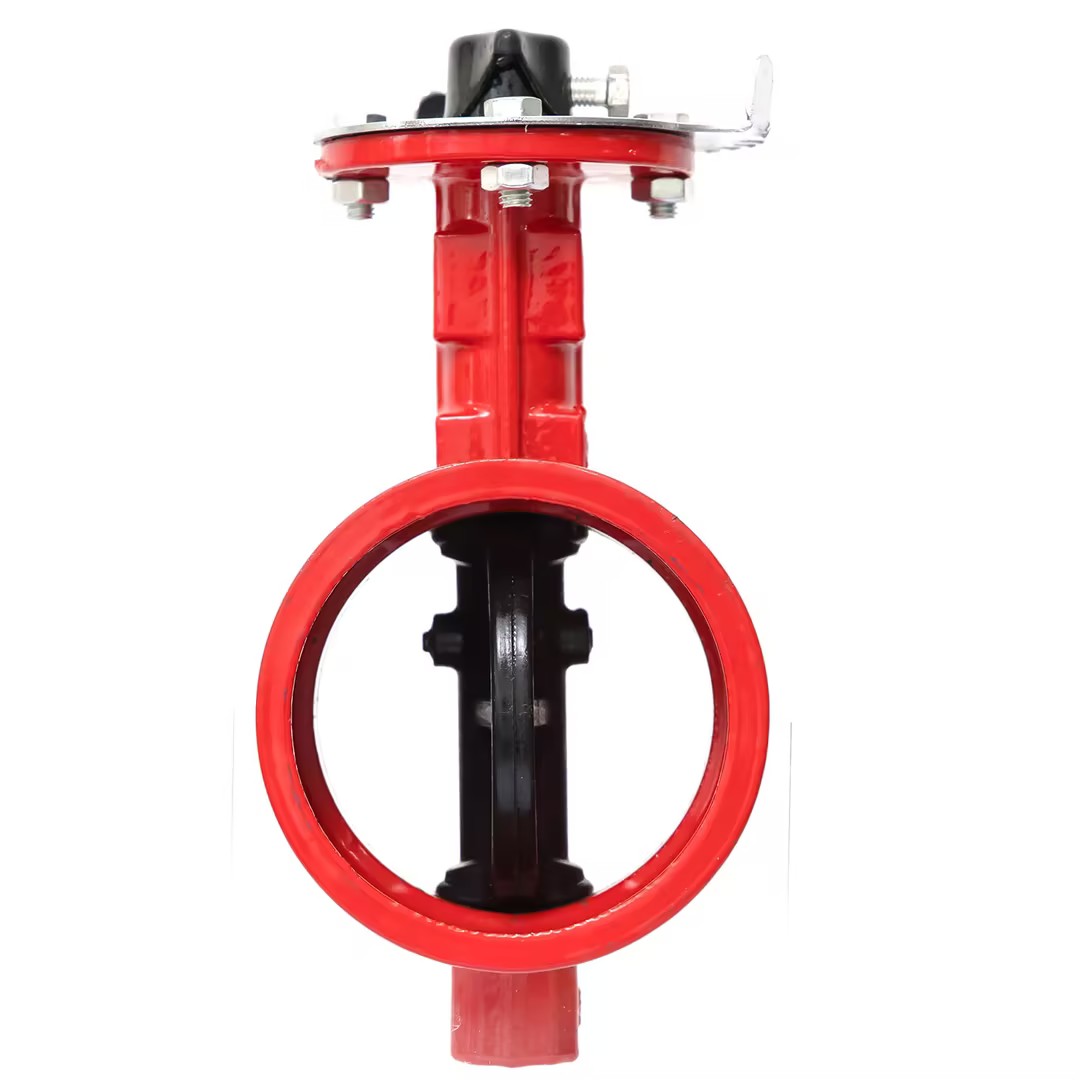

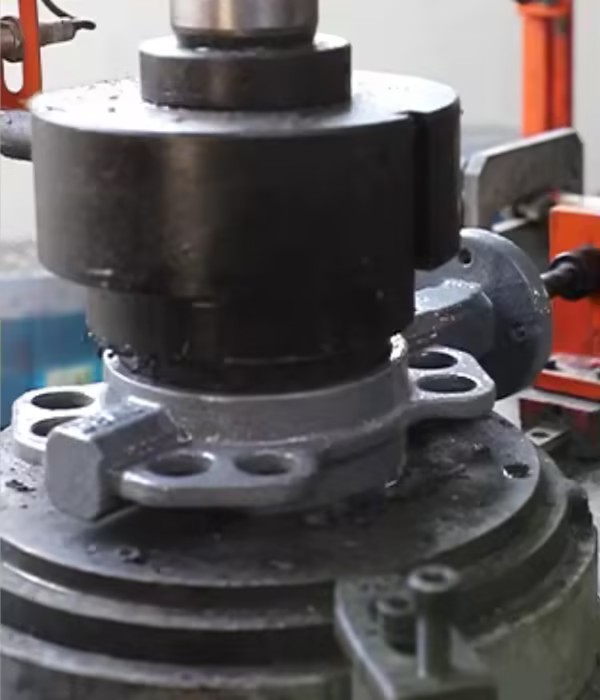

Zwischen zwei Rohrflanschen wird eine Zwischenflanschklappe eingebaut. Es ist kompakt, leicht und eignet sich für Anwendungen, bei denen Platz und Installationskosten eine Rolle spielen. Es wird häufig in der Wasserversorgung, HVAC, Brandschutz und allgemeinen Industrierohrleitungen eingesetzt.
Zu den MaitoLead-Wafer-Absperrklappenoptionen gehören: Zwischenabsperrklappen mit Griffhebel für einfache manuelle Bedienung und Wafer-Absperrklappen mit Signalgetriebe für Projekte, die eine Ventilstellungsanzeige erfordern.
Eine Laschen-Absperrklappe wird häufig dann gewählt, wenn die Rohrleitungsanordnung eine einfachere Installation, Entfernung oder Wartung eines Rohrleitungsabschnitts erfordert. Je nach Projektanforderungen und Flanschkonfiguration kann das Design des Laschenkörpers im Vergleich zur Standard-Wafer-Installation eine wartungsfreundlichere Verbindung bieten.
Für Industrierohrleitungen, Wartungsstellen und Maschinenräume ist die Eine Absperrklappe mit Laschenflansch kann in Betracht gezogen werden, wenn die Projektspezifikation diesen Gehäusetyp zulässt.
Brandschutzsysteme erfordern häufig eine Überwachung des Ventilstatus. Eine Absperrklappe mit Signalgetriebe oder Sabotageschalter kann anzeigen, ob die Klappe offen oder geschlossen ist. Dieser Typ wird häufig in der Löschwasserversorgung, Sprinkleranlagen, Hochhäusern, Industrieanlagen und Pumpenräumen eingesetzt.
Wenn Fernüberwachung oder elektrische Positionsanzeige Teil der Projektspezifikation sind, a Nut-Absperrklappe mit elektrischer Stellungsüberwachung oder a Eine Schneckengetriebe-Absperrklappe mit Endschalter sollte in Betracht gezogen werden.
Eine Absperrklappe mit Verlängerungsschaft ist für unterirdische Rohrleitungen, Ventilkammern und Installationen konzipiert, bei denen das Ventilgehäuse nicht leicht zugänglich ist. Der verlängerte Betätigungsschaft ermöglicht die Betätigung des Ventils vom Boden oder einer anderen zugänglichen Position aus.
Der Die Absperrklappe mit Verlängerungsschaft eignet sich für die kommunale Wasserversorgung, Entwässerungssysteme, Brandschutznetze, unterirdische Rohrleitungskorridore und industrielle Rohrleitungssysteme.
Flansch-Absperrklappen werden in der Regel dort eingesetzt, wo eine steifere Rohrverbindung erforderlich ist. Absperrklappen mit Metallsitz können für Medien- oder Temperaturbedingungen in Betracht gezogen werden, bei denen elastische Sitzmaterialien aus Gummi nicht geeignet sind.
Für höhere Temperaturen, spezielle Medien oder anspruchsvollere Industrieanwendungen sollte das Projektteam vor der Auswahl eines Mediums die Medienzusammensetzung, die Arbeitstemperatur, die Druckstufe und die Leckageanforderungen bestätigen Flansch-Absperrklappe mit Metallsitz.
Die Auswahl der MaitoLead-Absperrklappe sollte auf dem Projektstandard, den Betriebsbedingungen und der Installationsmethode basieren. Die verfügbaren Konfigurationen können je nach Modell variieren, bei der Auswahl werden jedoch häufig die folgenden Spezifikationen berücksichtigt.
Auswahlelement |
Typische MaitoLead-Optionen/Referenzinformationen |
Warum es wichtig ist |
|---|---|---|
Ventiltyp |
Gerillt, Wafer, Ösenwafer, Flansch, Verlängerungsstange, Signalgetriebe, Sabotageschalter, Metallsitz |
Bestimmt Installationsmethode, Überwachungsfunktion und Serviceeignung. |
Modellreferenzen |
XD381X gerillte Absperrklappe, XD371X Zwischenabsperrklappe, D71 Zwischenabsperrklappe mit Hebelgriff |
Hilft, das Angebot an den erforderlichen Körpertyp und die Operationsmethode anzupassen. |
Größenbereich |
Zu den gängigen Brandschutz-Absperrklappengrößen gehören DN50 bis DN300 / 2' bis 12'; Einige Optionen für Absperrklappen mit Verlängerungsschaft können größere projektspezifische Größen abdecken. |
Die Ventilgröße muss dem Rohrleitungsdurchmesser und den Durchflussanforderungen entsprechen. |
Druckstufe |
PN16/PN25-Optionen; Ausgewählte UL-gelistete Absperrklappenkonfigurationen umfassen Druckwerte wie 362 psig für kleinere Größen und 232 psig für größere Größen, je nach Modell und Auflistung. |
Der Druckwert muss den tatsächlichen Arbeitsdruck und die Anforderungen der Projektvorschriften erfüllen oder übertreffen. |
Ventilstandard |
EN 593 für ausgewählte Zwischenflansch-Absperrklappenmodelle; Brandschutz-Absperrklappen können gemäß UL-/cUL-gelisteter Konfigurationen geliefert werden. |
Die Projektgenehmigung hängt oft von der vorgegebenen Design- und Prüfnorm ab. |
Verbindungsstandard |
Nutverbindung für AWWA C606-Systeme; Wafer-/Flanschkompatibilität mit den Optionen ASME B16.1 Klasse 125 und EN1092-2. |
Der Anschlusstyp muss zu den Rohrenden, Flanschen oder dem Nutkupplungssystem passen. |
Oberer Flanschstandard |
EN ISO 5211 für ausgewählte Konfigurationen von Wafer-Absperrklappen. |
Wichtig, wenn Getriebeantriebe, Signalgetriebe oder Stellantriebe erforderlich sind. |
Temperaturbereich |
0–80 °C für ausgewählte Feuerschutz-Absperrklappenkonfigurationen; Bei anderen Modellen kann es je nach Sitz- und Korpusmaterial zu Abweichungen kommen. |
Sitzmaterial und Ventilkonstruktion müssen zur Arbeitstemperatur passen. |
Hauptmaterialien |
Gehäuse aus duktilem Gusseisen, EPDM-Dichtungsteile, EPDM-gekapselte Scheibe aus duktilem Eisen, Optionen für Welle/Spindel aus Edelstahl, Lagerbuchse aus Bronze, Getriebeantrieb aus duktilem Gusseisen und Stahl. |
Die Materialauswahl beeinflusst Korrosionsbeständigkeit, Dichtungsleistung und Lebensdauer. |
Operationsmethode |
Hebelgriff, Schneckengetriebe, Handrad, Signalgetriebe, Sabotageschalter, Endschalter, Verlängerungsstange; Antriebsoptionen können je nach Projektanforderung in Betracht gezogen werden. |
Die Betriebsmethode hängt von der Ventilgröße, der Nutzungshäufigkeit, den Überwachungsanforderungen und der Zugänglichkeit ab. |
Zertifizierungen |
Für ausgewählte Brandschutzventilprodukte sind FM-/UL-/cUL-Optionen verfügbar. |
Für Brandschutz-, Gewerbebau- und regulierte Projekte ist häufig eine Zertifizierung erforderlich. |
Bei Brandschutzprojekten sollte eine Zertifizierung nicht allein aus der Ventiltypbezeichnung abgeleitet werden. Der Käufer sollte vor der Bestellung das genaue Modell, die Größe, die Druckstufe, den Gehäusetyp, die Anforderungen an den Überwachungsschalter und die entsprechende Zulassung bestätigen.
Die Anwendung bestimmt die grundsätzliche Ventilrichtung. Brandschutzsysteme erfordern in der Regel zugelassene Ventile und erfordern möglicherweise eine Ventilstatusüberwachung. HVAC- und Wasserversorgungssysteme konzentrieren sich häufig auf Installationsraum, Druckstufe und einfache Bedienung. Unterirdische Systeme erfordern möglicherweise einen Verlängerungsstiel.
Wenn die Rohrleitung genutete Kupplungen verwendet, wird normalerweise eine gerillte Absperrklappe bevorzugt. Wenn die Armatur zwischen Flanschen eingebaut wird und der Platz begrenzt ist, ist eine Zwischenflanschklappe oft praktisch. Wenn das System mehr Serviceflexibilität erfordert, kann eine Laschen- oder Flanschklappe in Betracht gezogen werden.
Kleine manuelle Ventile können Hebelgriffe verwenden. Mittlere und größere Ventile verwenden häufig Schneckengetriebeantriebe für eine sanftere Steuerung. Brandschutzsysteme erfordern möglicherweise ein Signalgetriebe, einen Überwachungsschalter oder einen Sabotageschalter. Bei vergrabenen Ventilen ist möglicherweise ein Verlängerungsschaft erforderlich.
Das Ventil muss dem tatsächlichen Arbeitsdruck, Prüfdruck, Temperaturbereich und Flüssigkeitstyp entsprechen. Absperrklappen mit EPDM-Sitz werden häufig in Wasser- und Brandschutzsystemen eingesetzt, während für andere Medien möglicherweise NBR, PTFE, Metallsitz oder spezielle Materialoptionen erforderlich sind.
Für Brandschutz-, Gewerbebau- und öffentliche Infrastrukturprojekte sollte der Käufer angeben, ob FM-, UL-, cUL-, CE- oder andere Zulassungen erforderlich sind. Vor dem Angebot sollten die erforderlichen Konstruktionsnormen, Flanschnormen, Nutnormen und Prüfanforderungen angegeben werden.
Um MaitoLead dabei zu helfen, die richtige Absperrklappe zu empfehlen und ein genaues Angebot zu erstellen, sollten Projektkäufer die folgenden Informationen senden, sofern verfügbar.
Ventilgröße: DN-Größe oder Zollgröße, z. B. DN100, DN150, 4', 6' oder 8'.
Pipeline-Standard: ASME, EN, AWWA, DIN, BS oder projektspezifischer Standard.
Anschlusstyp: Nut-, Zwischenflansch-, Laschen-, Flansch- oder anderes erforderliches Rohrende.
Arbeitsdruck und Prüfdruck.
Arbeitstemperatur.
Flüssigkeit oder Medien: Wasser, Löschwasser, Kaltwasser, Abwasser, Luft, Öl, Gas oder andere Medien.
Erforderlicher Ventiltyp: gerillte Absperrklappe, Zwischenflansch-Absperrklappe, Laschen-Absperrklappe, Flansch-Absperrklappe oder Absperrklappe mit Verlängerungsschaft.
Betätigungsmethode: Hebelgriff, Schneckengetriebe, Handrad, Signalgetriebe, Sabotageschalter, Endschalter oder Aktuator.
Anforderungen an das Sitzmaterial: EPDM, NBR, PTFE, Metallsitz oder anderes spezifiziertes Material.
Materialbedarf für Körper und Scheibe, sofern in den Projektdokumenten angegeben.
Innen-, Außen-, Erdreich-, Ventilkammer- oder korrosive Umgebung.
Es ist eine Ventilstellungsanzeige oder ein Anschluss an ein Brandmeldesystem erforderlich.
Menge und Lieferort.
Erforderliche Zertifizierung: FM, UL, cUL, CE oder andere Zulassung.
Benötigte Unterlagen: Datenblatt, Zeichnung, Zertifikat, Prüfbericht, Materialliste oder Katalog.
Projekttyp: Brandschutz, Wasserversorgung, Heizungs-, Lüftungs- und Klimatechnik, Stadtwerke, Industrieanlagen oder andere Anwendungen.
Voraussichtliche Lieferzeit und Verpackungsanforderungen.
MaitoLead Pipeline Technology (Tianjin) Co., Ltd. liefert Ventil- und Rohrleitungssystemlösungen für Brandschutz-, Wasseraufbereitungs-, HLK-, Öl- und Gas-, Bergbau- und Industrieprojekte. Das Ventilportfolio umfasst: Absperrschieber, Absperrklappen, Rückschlagventile, Schmutzfänger, Kugelhähne und andere Rohrleitungsventile.
Mehrere Absperrklappentypen: Rillen-, Zwischenflansch-, Laschen-Absperrklappen-, Flansch-, Signalgetriebe-, Sabotageschalter-, Schneckengetriebe- und Verlängerungsschaftoptionen.
Schwerpunkt Brandschutz: Für Brandschutzwasseranlagen stehen ausgewählte Absperrklappenmodelle mit Überwachungsfunktionen zur Verfügung.
Projektbasierte Auswahlunterstützung: Die Modellauswahl kann auf Druckstufe, Größe, Anschlussstandard, Betriebsmethode und Zulassungsanforderungen basieren.
Internationale Projektliefererfahrung: MaitoLead-Produkte werden in den Bereichen Brandschutz, Wasserversorgung, Industrieanlagen und Gebäudetechnik eingesetzt.
Ventil- und Rohrleitungsversorgung aus einer Hand: Zugehörige Ventile, genutete Fittings, Kupplungen und Rohrzubehör können von einem Lieferanten bezogen werden, wenn der Projektumfang dies erfordert.
Produkt |
Best-Fit-Anwendung |
Produkt anzeigen |
|---|---|---|
Zahnradbetriebene, gerillte Absperrklappe mit Manipulationsschalter |
Brandschutzwassersysteme, genutete Rohrleitungen, überwachte Absperrung |
|
Brandschutz-Nutenklappenventil mit elektrischer Stellungsüberwachung |
Brandschutzsysteme im Innen- und Außenbereich, die eine Überwachung der Ventilposition erfordern |
|
Wafer-Absperrklappe mit Griffhebel |
Wasserversorgung, Brandschutz und kompakte manuelle Absperranwendungen |
|
Absperrklappe mit Signalgetriebe, Zwischenflansch |
Feuerlöschsysteme, Wasserverteilung und überwachte Ventilpositionen |
|
Gerillte Absperrklappe |
Brandschutzsysteme und Wasserleitungen mit Nutverbindungen |
|
Absperrklappe mit Verlängerungsschaft |
Unterirdische Rohrleitungen, Ventilschächte und schwer zugängliche Installationen |
|
Schneckengetriebe-Absperrklappe |
Rohrleitungen mit mittlerem und großem Durchmesser erfordern einen reibungsloseren manuellen Betrieb |
|
Absperrklappe mit Flansch und Metallsitz |
Spezielle Medien, höhere Temperaturen oder industrielle Anwendungen, die Metallsitze erfordern |
Absperrklappen werden hauptsächlich zur Absperrung, Durchflussregulierung und Rohrleitungsisolierung eingesetzt. Sie kommen häufig in den Bereichen Brandschutz, Wasserversorgung, HVAC, Abwasseraufbereitung sowie kommunale und industrielle Rohrleitungssysteme vor.
In Brandschutzanlagen kommen häufig Nut- oder Zwischenflansch-Absperrklappen mit Sabotageschalter, Signalgetriebe oder elektrischer Stellungsüberwachung zum Einsatz. Das genaue Modell sollte je nach Rohranschluss, Ventilgröße, Druckstufe und erforderlicher Zulassung ausgewählt werden.
Eine gerillte Absperrklappe eignet sich für Rohrleitungen mit gerillten Kupplungen, insbesondere in Brandschutz- und Wasserverteilungssystemen. Es unterstützt eine schnellere Installation und Wartung im Vergleich zu Schweißverbindungen.
Eine Zwischenflanschklappe eignet sich für den kompakten Einbau zwischen Flanschen. Es wird häufig in der Wasserversorgung, Heizungs-, Lüftungs- und Klimatechnik, im Brandschutz und in allgemeinen Industrierohrleitungen eingesetzt, wo Platzersparnis und Kosteneffizienz wichtig sind.
Eine Absperrklappe mit Verlängerungsschaft wird verwendet, wenn das Ventilgehäuse unter der Erde, in einer Ventilkammer oder an einer schwer zugänglichen Stelle installiert wird. Der Verlängerungsschaft ermöglicht es, den Bedienpunkt in eine besser zugängliche Position zu verlegen.
Der Käufer sollte Ventilgröße, Druckstufe, Verbindungstyp, Medium, Temperatur, Betriebsmethode, Zertifizierungsanforderungen, Menge und Installationsumgebung angeben. Zeichnungen oder Projektspezifikationen können MaitoLead dabei helfen, schneller das richtige Modell zu empfehlen.
