Setiap sistem perpipaan, betapa pun rumitnya, pada akhirnya memerlukan 'tanda berhenti'. Baik Anda perlu memblokir pipa untuk pemeliharaan rutin atau menutup lubang untuk perluasan di masa mendatang, memilih titik terminasi yang tepat sangatlah penting untuk menjaga sistem tetap aman dan bebas kebocoran.

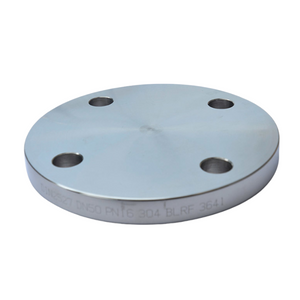

Jika Anda bertanya-tanya apa ukuran standarnya flensa buta , jawaban langsungnya adalah biasanya berkisar dari 1/2 inci (DN 15) hingga 24 inci (DN 600) berdasarkan standar industri paling umum, ASME B16.5. Namun, menemukan ukuran yang tepat memerlukan lebih dari sekadar mengukur diameter pipa; itu juga tergantung pada industri spesifik tempat Anda bekerja, seperti saluran air atau proteksi kebakaran, yang mungkin menggunakan standar berbeda seperti Sistem Besi Ulet atau Beralur.
Dalam posting ini, Anda akan mempelajari rincian lengkap dimensi flensa baja standar dan bagaimana peringkat tekanan memengaruhi ukuran fisiknya. Kami juga akan mengeksplorasi standar ukuran unik untuk industri tertentu, membantu Anda memastikan Anda memiliki ukuran yang sesuai dengan kebutuhan proyek Anda.
Ketika kita berbicara tentang flensa buta 'standar', kita hampir selalu mengacu pada dua kode spesifik yang ditetapkan oleh American Society of Mechanical Engineers (ASME). Standar ini menentukan dengan tepat seberapa lebar, tebal, dan berat flensa untuk memastikan flensa terpasang dengan aman pada pipa Anda.
Untuk sebagian besar proyek, ASME B16.5 adalah buku peraturannya. Ini adalah standar yang paling umum digunakan dalam industri pengolahan minyak, gas, dan bahan kimia. Jika Anda memesan flensa buta dari rak, kemungkinan besar flensa tersebut dibuat sesuai spesifikasi berikut.
Standar ini mencakup rentang tertentu:
Rentang: NPS 1/2 (terkecil) hingga NPS 24 (terbesar).
Aplikasi: Sistem perpipaan industri umum yang memerlukan peringkat tekanan standar.
Ini menstandarkan lubang baut dan dimensi muka sehingga flensa 4 inci dari satu pabrikan akan cocok dengan katup 4 inci dari pabrikan lain. Kami mengandalkan pertukaran ini untuk menjaga kelancaran konstruksi.
Terkadang, sebuah proyek menuntut sesuatu yang besar. Setelah Anda melebihi 24 inci, Anda meninggalkan wilayah B16.5 dan masuk ke ASME B16.47. Standar ini menangani “raksasa” dunia perpipaan.
Ini mencakup ukuran dari NPS 26 hingga NPS 60. Namun, ini menjadi sedikit rumit di sini. B16.47 membagi flensa besar ini menjadi dua kategori berbeda, dan keduanya tidak kompatibel satu sama lain:
Seri A: Ini lebih tebal, lebih berat, dan lebih kuat. Mereka biasanya cocok dengan standar MSS SP-44 yang lebih lama. Anda menggunakannya saat beban eksternal atau stres tinggi.
Seri B: Ini lebih ringan dan kompak. Biasanya sejalan dengan standar API 605. Kami sering memilihnya untuk aplikasi non-kritis yang mengutamakan penghematan berat (dan biaya).
Peringatan: Anda tidak dapat memasang baut flensa buta Seri A ke flensa Seri B. Pola lubang bautnya berbeda.
Di pasar global, kita sering melihat gambar yang mencampur satuan. Amerika biasanya menggunakan NPS (Ukuran Pipa Nominal dalam inci), sedangkan Eropa dan sebagian Asia menggunakan DN (Diameter Nominal dalam milimeter).
Memiliki lembar contekan akan membantu. Berikut adalah tabel referensi cepat untuk membantu Anda mengkonversi antara ukuran standar yang paling umum:
| NPS (Inci) | DN (Milimeter) | Aplikasi Umum |
|---|---|---|
| 1/2' | DN 15 | Sambungan instrumen / Saluran air |
| 1' | DN 25 | Pipa lubang kecil |
| 2' | DN 50 | Garis proses |
| 4' | DN 100 | Jalur distribusi utama |
| 8' | DN 200 | Header industri |
| 12' | DN 300 | Pasokan listrik dalam jumlah besar |
| 24' | DN 600 | Batasan ASME B16.5 |
Saat kami memesan flensa buta '4 inci', yang kami maksud adalah ukuran pipa yang disambungkannya, bukan lebar cakram logam sebenarnya. Perbedaan ini seringkali membingungkan orang. Flensa 4 inci tidak hanya lebarnya 4 inci.
Ukuran fisik flensa berubah secara dramatis berdasarkan seberapa besar tekanan yang harus ditahannya. Saat peringkat tekanan meningkat, flensa harus menjadi lebih kuat. Itu menjadi lebih tebal. Diameter Luar (OD) mengembang. Kita membutuhkan lebih banyak baja padat untuk menampung cairan bertekanan tinggi dibandingkan dengan air bertekanan rendah.
Oleh karena itu, flensa 4 inci untuk saluran bertekanan tinggi mungkin terlihat sangat berbeda dari flensa 4 inci untuk saluran bertekanan rendah. Mereka cocok dengan ukuran pipa yang sama, tetapi secara fisik ukurannya tidak sama.
Standar ASME B16.5 mengelompokkan kemampuan tekanan ini ke dalam 'Kelas' tertentu. Anda mungkin mendengar para insinyur menyebutnya 'pound' atau melihat simbol '#' pada lembar spesifikasi. Kelas standarnya adalah:
Kelas 150
Kelas 300
Kelas 400
Kelas 600
Kelas 900
Kelas 1500
Kelas 2500
Mari kita lihat contoh dunia nyata untuk melihat seberapa besar dimensi ini dapat berkembang. Pertimbangkan flensa buta berukuran 24 inci.
Di Kelas 150: Diameter Luar (OD) kira-kira 32 inci. Itu besar, tapi bisa dikendalikan.
Di Kelas Tinggi: Jika Anda meningkatkan ke Kelas 600 atau Kelas 2500, OD tersebut akan bertambah besar secara signifikan. Flensa menjadi besar dan sangat berat.
Bukan hanya lebar luarnya saja. Konfigurasi baut juga berubah. Untuk menjaga segel tetap kencang di bawah tekanan ekstrem, kita memerlukan baut yang lebih besar dan kuat. Akibatnya diameter lubang baut bertambah. 'Lingkaran Baut'—cincin tak kasat mata tempat lubang-lubang ini berada—bergerak ke luar. Hal ini mencegah Anda secara tidak sengaja memasang flensa Kelas 150 yang lemah ke pipa Kelas 600 bertekanan tinggi yang berbahaya; lubangnya tidak akan sejajar.
Saat kita memilih flensa buta, kita tidak bisa hanya melihat diameternya saja. Kita juga harus melihat 'Wajah.' Ini adalah area permukaan tempat paking berada. Ini menentukan bagaimana flensa menempel pada pipa. Jika Anda memilih jenis permukaan yang salah, Anda berisiko mengalami kebocoran atau bahkan merusak peralatan Anda.
Ini adalah pekerja keras industri ini. Anda akan melihat flensa Raised Face di hampir setiap sistem perpipaan baja standar. Mereka menampilkan 'bibir' kecil di sekitar lubangnya. Ini memusatkan tekanan pada area paking yang lebih kecil.
Kami menggunakannya karena memberikan segel yang sangat baik untuk sebagian besar aplikasi minyak dan gas. Mereka mudah dipasang dan mudah diganti.
Terkadang, kita perlu menyambung ke peralatan yang terbuat dari bahan rapuh, seperti katup besi cor atau alat kelengkapan perunggu. Jika kita menggunakan flensa Wajah Terangkat di sini, tekanan terkonsentrasi mungkin akan memecahkan besi tuang. Ini menciptakan momen lentur yang tidak dapat ditangani oleh material.
Dalam kasus ini, kami menggunakan flensa Wajah Datar. Tidak ada bibir yang terangkat. Permukaan kontak benar-benar rata. Hal ini memungkinkan gaya baut menyebar secara merata ke seluruh permukaan, melindungi bagian kawin yang rapuh dari kerusakan.
Ketika keadaan menjadi ekstrem—misalnya tekanan yang sangat tinggi atau suhu yang sangat panas—gasket standar mungkin rusak. Di sini, kita beralih ke Sambungan Tipe Cincin.
Flensa ini memiliki alur yang dalam di wajahnya. Kami menempatkan cincin logam padat (biasanya besi atau baja lunak) ke dalam alur ini. Saat kita mengencangkan baut, cincin logam akan masuk ke dalam alur, menciptakan segel logam-ke-logam. Ini sangat kuat.
Dalam teknik modern, terutama ketika berat menjadi masalah, kami menggunakan Flensa Kompak yang canggih. Desain ini menarik karena mengubah cara kita berpikir tentang penyegelan.
Berbeda dengan flensa standar, flensa ini menggunakan mekanisme khusus yang disebut IX Seal Ring. Pada flensa normal, tekanan internal mencoba mendorong segel hingga terbuka. Pada Compact Flange, yang terjadi sebaliknya.
Mekanisme: Cincin segel IX menggunakan energi elastis. Jika ada cairan yang mencoba bocor melewati 'tumit' bagian dalam, tekanan internal justru mendorong cincin segel.
Hasilnya: Tekanan mengintensifkan tindakan penyegelan. Semakin tinggi tekanannya, semakin kuat ikatannya.
Kita sering melihatnya dalam operasi bawah laut dan aplikasi nuklir. Dalam lingkungan seperti ini, penghematan berat badan sangatlah penting. Flensa kompak menawarkan kinerja tinggi tanpa flensa tekanan tinggi standar dalam jumlah besar.
| Tipe Wajah | Paling Baik Digunakan Untuk | Fitur Utama |
|---|---|---|
| Wajah Terangkat (RF) | Perpipaan Baja Standar | Memusatkan tekanan pada paking. |
| Wajah Datar (FF) | Peralatan Besi Cor / Rapuh | Mencegah retaknya bagian kawin. |
| RTJ | Tekanan & Suhu Tinggi | Menggunakan cincin logam untuk segel tugas berat. |
| Kompak (Segel IX) | Bawah Laut & Nuklir | Tekanan internal memperkuat segel. |
Tidak semua pipa menggunakan pelat baja yang berat dan dibaut untuk menghentikan aliran. Tergantung pada industrinya, kami mungkin menggunakan standar yang sangat berbeda. Jika Anda bekerja di bidang proteksi kebakaran atau perairan kota, 'ukuran standar' berbeda dari dunia minyak dan gas.
Dalam sistem sprinkler kebakaran dan saluran HVAC, kita sering melewatkan pemasangan baut yang berat. Sebagai gantinya, kami menggunakan Penutup Ujung Beralur. Orang sering bingung membedakannya dengan flensa standar, padahal cara kerjanya berbeda. Terkadang kami menyebutnya 'Blind Disk' atau hanya huruf kapital.
Mereka mengamankan langsung ke dalam kopling beralur. Itu membuat instalasi lebih cepat.
Ukuran Standar: Biasanya berkisar dari 1' (DN 25) hingga 12' (DN 300).
Kinerja: Mereka harus dapat diandalkan. Pabrikan melakukan uji getaran yang ketat untuk memastikannya tetap kuat selama aktivitas seismik atau lonjakan pompa.
Pengujian: Sebelum mencapai lokasi kerja Anda, kami sering menguji integritas penyegelannya. Ini biasanya dimulai pada 0,3 MPa dan meningkat hingga tekanan kerja terukur penuh untuk menjamin tidak terjadi kebocoran.
Sistem air kota beroperasi pada skala yang berbeda. Di sini, kami mengikuti standar AWWA C110. Sistem ini memprioritaskan volume dibandingkan tekanan ekstrim.
Kami menggunakan Besi Ulet untuk flensa ini, bukan baja karbon palsu. Karena saluran air sangat besar, ukurannya menjadi jauh lebih besar. Hal ini biasa terjadi flensa buta dalam ukuran hingga 48 inci atau bahkan lebih besar.
Perbedaan Utama:
Anda tidak dapat menukarnya dengan flensa ASME. Mereka memiliki peringkat tekanan yang berbeda. Meskipun flensa baja industri mungkin Kelas 150 atau 300, flensa AWWA biasanya berada di Kelas 125 atau Kelas 250. Flensa tersebut menangani tekanan air dengan sempurna tanpa bobot dan biaya baja bertekanan tinggi yang tidak perlu.
| Tipe Sistem | Standar Umum | Kisaran Ukuran Khas | Bahan Utama |
|---|---|---|---|
| Industri / Minyak & Gas | ASME B16.5 | 1/2' - 24' | Karbon / Baja Tahan Karat |
| Kebakaran / HVAC | Standar Beralur | 1' - 12' | Besi Ulet (Tutup) |
| Air Kota | AWWA C110 | 3' - 48'+ | Besi Ulet (Flensa) |
Memilih ukuran yang tepat hanyalah setengah dari perjuangan. Anda juga harus memilih bahan yang tepat. Jika Anda memasang tutup besi tingkat pipa pada saluran oli bertekanan tinggi, tutup tersebut akan rusak. Kita perlu mencocokkan logam dengan pekerjaannya.
Untuk sebagian besar lokasi industri, Baja Karbon adalah standarnya. Ini adalah pilihan tangguh dan andal yang kami gunakan untuk suhu tinggi dan tekanan tinggi. Jika Anda berjalan melalui kilang minyak, Anda akan melihat flensa ASTM A105 di mana-mana.
Ini menangani stres dengan sangat baik. Namun, bisa berkarat. Kita sering mengecat atau melapisinya agar aman dari cuaca.
Jika cairan di dalam pipa bersifat agresif—seperti asam atau air asin—Baja Karbon tidak akan bertahan lama. Ini menimbulkan korosi. Di sini, kita beralih ke Stainless Steel.
Nilai seperti SS304 dan SS316 mengandung kromium dan nikel. Mereka melawan karat. Kami menggunakan SS316 khusus di lingkungan laut karena memiliki ketahanan ekstra terhadap garam.
Tidak semua pipa membawa uap bertekanan tinggi. Untuk pipa air, alat penyiram api, dan saluran gas di gedung-gedung, baja yang ditempa merupakan tindakan yang berlebihan. Itu terlalu berat dan terlalu mahal. Sebagai gantinya, kami menggunakan Besi Lunak atau Besi Ulet.
Dalam sistem ini, kami sering tidak menggunakan 'flensa buta' yang dibaut. Kami menggunakan Steker atau Tutup yang berulir. Katalog referensi dari produsen seperti Jianzhi menunjukkan perlengkapan ini sempurna untuk ukuran yang lebih kecil, biasanya berkisar dari 1/2' hingga 6'.
Mereka sangat baik untuk:
Pipa bertekanan rendah.
Sistem proteksi kebakaran.
Konstruksi komersial.
| Bahan | Terbaik Untuk | Tipe Umum 'Buta'. |
|---|---|---|
| Baja Karbon | Tekanan Tinggi / Suhu Tinggi | Flensa Buta Baut |
| Baja Tahan Karat | Bahan Kimia / Makanan Korosif | Flensa Buta Baut |
| Besi Lunak | Plumbing / Alat Penyiram Api | Tutup / Steker Berulir |
Memasang flensa buta tampaknya sederhana. Kami memasangnya, dan kami pergi. Namun, kesalahan di sini bisa berakibat fatal. Kita harus mengikuti aturan khusus untuk memastikan segel tetap berada di bawah tekanan.
Kita sering melihat kesalahan ini. Seorang teknisi mungkin berpikir paking yang lebih besar lebih baik. Mereka memasang paking 'padat' yang menutupi seluruh permukaan flensa. Jangan lakukan ini.
Menggunakan paking padat berbahaya. Ini mencegah tepi luar flensa—'tumit'—menyentuh flensa yang berpasangan. Kita memerlukan kontak logam-ke-logam ini. Ini menstabilkan koneksi. Jika kita memasang paking yang menghalangi, flensa dapat melentur atau 'berputar' saat kita mengencangkan bautnya. Gerakan ini membuka segelnya.
Teori Kontak Tumit
Standar teknik mengandalkan kontak tumit ini. Secara teoritis, tepi luar harus tetap bersentuhan erat hingga 1,8 kali nilai tekanan flensa pada suhu kamar. Jika kita kehilangan kontak ini, kita kehilangan batas keamanan.
Terkadang, flensa buta standar bukanlah alat terbaik untuk pekerjaan itu. Jika kita perlu sering membuka dan menutup bagian pipa, membuka baut pelat baja berat setiap saat tidaklah efisien.
Tirai Tontonan / Tirai Garis: Ini terlihat seperti kacamata (atau angka-8). Satu sisinya adalah pelat baja padat; yang lainnya adalah cincin terbuka. Kami tetap memasangnya secara permanen di telepon. Saat kita perlu menghentikan aliran, kita cukup mengendurkan baut dan memutar sisi 'buta' ke tempatnya. Lebih cepat dan lebih aman untuk perawatan rutin.
Pencegahan Korosi
Karat menggerogoti keamanan. Kita harus melindungi baut dan cincin segel. Desain canggih, seperti Flange Kompak dengan Cincin Segel IX , mengatasi masalah ini dengan cerdik.
Mereka mengandalkan 'pelek debu' bagian luar yang ketat. Pelek ini menciptakan penghalang. Ini menghentikan oksigen dan zat korosif memasuki celah di sekitar baut. Jika oksigen tidak dapat masuk, maka baut tidak dapat berkarat. Perlindungan ini bergantung sepenuhnya pada pemeliharaan kontak tumit kritis yang kami sebutkan sebelumnya.
Kami tahu bahwa menavigasi standar pipa bisa jadi rumit. Berikut adalah pertanyaan paling umum yang kami dengar dari pengelola lokasi dan pembeli saat memilih flensa buta.
J: Tergantung bagaimana mereka menempel.
Blind Flange adalah pelat padat. Anda memasangnya ke flensa lain. Ini berat, kuat, dan dirancang agar mudah dilepas saat Anda memerlukan akses untuk pemeliharaan.
Topi itu pas. Itu menempel langsung ke ujung pipa. Tergantung pada sistemnya, Anda mungkin:
Lasnya (Tutup las pantat).
Kencangkan (Tutup berulir, umum pada pipa ledeng).
Jepit (Tutup beralur, umum pada proteksi kebakaran).
Tutup umumnya lebih ringan dan sering kali dimaksudkan sebagai penutup yang lebih permanen.
J: Tidak. Anda harus menghindari pengaturan ini.
Jika Anda memasang flensa Muka Datar ke nosel Muka Terangkat, akan ada celah di sekitar tepi luarnya. Saat Anda mengencangkan baut untuk menutup sambungan, Anda memaksa flensa menekuk ke dalam celah ini.
Jika flensa Muka Datar terbuat dari bahan rapuh—seperti Besi Cor—maka tidak akan bengkok. Itu akan patah. Ini adalah penyebab utama kegagalan flensa. Selalu cocokkan jenis wajah: Datar ke Datar, Dibesarkan ke Dibesarkan.
A: 'Lingkaran Baut' adalah cincin tak kasat mata yang menghubungkan bagian tengah setiap lubang baut. Ini adalah pengukuran paling penting untuk memastikan kesesuaian.
Mengukur dari 'pusat ke pusat' melintasi lubang kosong itu sulit. Berikut adalah trik praktis yang kami gunakan di lapangan:
Pilih lubang baut.
Ukur dari tepi kiri lubang itu.
Tarik pita pengukur melintasi bagian tengah flensa ke lubang yang berhadapan langsung.
Ukur ke tepi kiri lubang yang berlawanan.
Jarak ini secara matematis identik dengan pengukuran pusat ke pusat. Ini memberi Anda diameter lingkaran baut yang akurat setiap saat.
Menemukan ukuran flensa buta yang tepat bergantung sepenuhnya pada standar industri spesifik Anda. Untuk perpipaan minyak dan gas, Anda sebaiknya mengandalkan ASME B16.5 untuk mendapatkan kesesuaian terbaik. Jika Anda mengelola saluran air kota, lihatlah standar AWWA untuk flensa besi berdiameter besar. Ingatlah bahwa sistem proteksi kebakaran sering kali menggunakan tutup beralur sederhana daripada baut yang berat.
Jangan pernah menebak-nebak saat memesan komponen pipa penting untuk proyek Anda. Selalu verifikasi dimensi Anda terhadap tabel standar resmi ASME, ANSI, atau AWWA. Langkah sederhana ini memastikan keamanan dan mencegah kesalahan mahal selama pemasangan.
