Elk leidingsysteem, hoe complex ook, heeft uiteindelijk een 'stopbord' nodig. Of u nu een leiding moet afsluiten voor routineonderhoud of een opening moet afdichten voor toekomstige uitbreiding, het kiezen van het juiste aansluitpunt is van cruciaal belang om het systeem veilig en lekvrij te houden.
Als je je afvraagt wat de standaard maten zijn blinde flenzen zijn, is het directe antwoord dat ze doorgaans variëren van 1/2 inch (DN 15) tot 24 inch (DN 600) volgens de meest gebruikelijke industriële norm, ASME B16.5. Het vinden van de juiste maat houdt echter meer in dan alleen het meten van de diameter van de buis; het hangt ook af van de specifieke sector waarin u werkt, zoals waterleidingbedrijven of brandbeveiliging, die verschillende normen kunnen gebruiken, zoals nodulair gietijzer of gegroefde systemen.
In dit bericht leert u het volledige overzicht van de afmetingen voor standaard stalen flenzen en hoe drukwaarden hun fysieke grootte beïnvloeden. We zullen ook de unieke maatnormen voor specifieke industrieën onderzoeken, zodat u ervoor kunt zorgen dat u precies past bij uw projectvereisten.

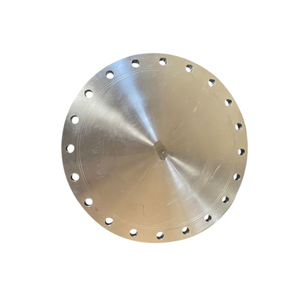

Als we het hebben over 'standaard' blinde flenzen, verwijzen we bijna altijd naar twee specifieke codes van de American Society of Mechanical Engineers (ASME). Deze normen schrijven precies voor hoe breed, dik en zwaar een flens moet zijn om ervoor te zorgen dat deze veilig op uw leidingen past.
Voor de overgrote meerderheid van de projecten is ASME B16.5 het regelboek. Het is de meest voorkomende standaard die wordt gebruikt in de olie-, gas- en chemische verwerkende industrie. Als u een kant-en-klare blindflens bestelt, is deze waarschijnlijk volgens deze specificaties gebouwd.
Deze norm bestrijkt een specifiek bereik:
Bereik: NPS 1/2 (kleinste) tot en met NPS 24 (grootste).
Toepassing: Algemene industriële leidingsystemen waar standaard drukwaarden vereist zijn.
Het standaardiseert de boutgaten en de afmetingen van het oppervlak, zodat een 4-inch flens van de ene fabrikant perfect past op een 4-inch klep van een andere fabrikant. Wij vertrouwen op deze uitwisselbaarheid om de bouw soepel te laten verlopen.
Soms vraagt een project om iets groots. Zodra u groter bent dan 24 inch, verlaat u het B16.5-territorium en gaat u naar ASME B16.47. Deze standaard behandelt de 'reuzen' van de wereld van de piping.
Het omvat maten van NPS 26 tot en met NPS 60. Het wordt hier echter een beetje lastig. B16.47 verdeelt deze grote flenzen in twee verschillende categorieën, en ze zijn niet compatibel met elkaar:
Serie A: Deze zijn dikker, zwaarder en sterker. Ze komen doorgaans overeen met de oudere MSS SP-44-standaard. Je gebruikt ze als de externe belasting of stress hoog is.
Serie B: Deze zijn lichter en compacter. Ze komen doorgaans overeen met de API 605-normen. We kiezen ze vaak voor niet-kritieke toepassingen waarbij gewichtsbesparing (en kostenbesparing) prioriteit heeft.
Waarschuwing: U kunt een blinde flens uit serie A niet aan een flens uit serie B vastschroeven. Hun boutgatpatronen zijn anders.
Op de wereldmarkt zien we vaak tekeningen waarin eenheden worden gecombineerd. De VS gebruiken doorgaans NPS (nominale buismaat in inches), terwijl Europa en delen van Azië DN (nominale diameter in millimeters) gebruiken.
Het helpt om een spiekbriefje te hebben. Hier is een snelle referentietabel om u te helpen bij het omrekenen tussen de meest voorkomende standaardformaten:
| NPS (inch) | DN (millimeter) | Algemene toepassing |
|---|---|---|
| 1/2' | DN 15 | Instrumentaansluitingen / Aftappen |
| 1' | DN25 | Leidingen met kleine boring |
| 2' | DN50 | Proceslijnen |
| 4' | DN 100 | Belangrijkste distributielijnen |
| 8' | DN200 | Industriële headers |
| 12' | DN300 | Grote voedingsleiding |
| 24' | DN600 | Limiet van ASME B16.5 |
Wanneer we een blinde flens van 4 inch bestellen, verwijzen we naar de buismaat waarop deze is aangesloten, niet naar de werkelijke breedte van de metalen schijf. Dit onderscheid brengt mensen vaak in verwarring. Een 4-inch flens is niet slechts 4 inch breed.
De fysieke grootte van de flens verandert dramatisch, afhankelijk van de hoeveelheid druk die deze moet vasthouden. Naarmate de drukwaarden stijgen, moet de flens sterker worden. Het wordt dikker. De buitendiameter (OD) zet uit. We hebben veel meer massief staal nodig om vloeistoffen onder hoge druk te bevatten dan voor water onder lage druk.
Daarom kan een 4-inch flens voor een hogedrukleiding er heel anders uitzien dan een 4-inch flens voor een lagedrukafvoer. Ze passen op dezelfde pijpmaat, maar fysiek zijn ze niet even groot.
De ASME B16.5-standaard groepeert deze drukmogelijkheden in specifieke 'klassen'. Mogelijk hoort u ingenieurs ze 'pounds' noemen of ziet u het symbool '#' op het specificatieblad. De standaardklassen zijn:
Klasse 150
Klasse 300
Klasse 400
Klasse 600
Klasse 900
Klasse 1500
Klasse 2500
Laten we eens naar een voorbeeld uit de praktijk kijken om te zien hoeveel deze dimensies kunnen groeien. Overweeg een grote blinde flens van 24 inch.
In klasse 150: De buitendiameter (OD) is ongeveer 32 inch. Het is groot, maar beheersbaar.
In hogere klassen: als u upgradet naar klasse 600 of klasse 2500, wordt die OD aanzienlijk groter. De flens wordt massief en extreem zwaar.
Het gaat niet alleen om de buitenbreedte. De boutconfiguratie verandert ook. Om de afdichting onder extreme druk strak te houden, hebben we grotere, sterkere bouten nodig. Hierdoor neemt de diameter van de boutgaten toe. De 'Boutcirkel', de onzichtbare ring waarin deze gaten zitten, beweegt naar buiten. Dit voorkomt dat u per ongeluk een zwakke klasse 150-flens op een gevaarlijke hogedrukklasse 600-leiding bevestigt; de gaten komen gewoon niet op één lijn.
Wanneer we een blindflens selecteren, kunnen we niet alleen naar de diameter kijken. We moeten ook naar het 'gezicht' kijken. Dit is het oppervlak waar de pakking zit. Het bepaalt hoe de flens tegen de buis afdicht. Als u het verkeerde gezichtstype kiest, loopt u het risico dat uw apparatuur gaat lekken of zelfs beschadigd raakt.
Dit is het werkpaard van de industrie. Op bijna elk standaard stalen leidingsysteem ziet u Raised Face-flenzen. Ze zijn voorzien van een kleine 'lip' rond de boring. Hierdoor wordt de druk geconcentreerd op een kleiner pakkingoppervlak.
We gebruiken ze omdat ze een uitstekende afdichting bieden voor de meeste olie- en gastoepassingen. Ze zijn eenvoudig te installeren en eenvoudig te vervangen.
Soms moeten we verbinding maken met apparatuur die is gemaakt van brosse materialen, zoals gietijzeren kleppen of bronzen fittingen. Als we hier een Raised Face-flens zouden gebruiken, zou de geconcentreerde druk het gietijzer kunnen doen barsten. Er ontstaat een buigmoment dat het materiaal niet aankan.
In deze gevallen gebruiken we een Flat Face-flens. Het heeft geen opstaande lip. Het contactoppervlak is volledig vlak. Hierdoor kan de boutkracht zich gelijkmatig over het gehele oppervlak verspreiden, waardoor het kwetsbare, passende onderdeel tegen beschadiging wordt beschermd.
Als de zaken extreem worden, denk aan zeer hoge druk of verzengende temperaturen, kunnen standaardpakkingen het begeven. Hier wenden we ons tot de Ring Type Joint.
Deze flenzen hebben een diepe groef in hun gezicht. In deze groef plaatsen we een massieve metalen ring (meestal zacht ijzer of staal). Wanneer we de bouten vastdraaien, wordt de metalen ring in de groef gedrukt, waardoor een metaal-op-metaal afdichting ontstaat. Het is ongelooflijk robuust.
In de moderne techniek, vooral waar gewicht een probleem is, gebruiken we geavanceerde compactflenzen. Deze ontwerpen zijn fascinerend omdat ze de manier waarop we over afdichting denken veranderen.
In tegenstelling tot standaardflenzen gebruiken deze een speciaal mechanisme genaamd de IX Seal Ring. Bij een normale flens probeert interne druk de afdichting open te duwen. Bij een Compact Flens gebeurt het tegenovergestelde.
Het mechanisme: De IX-afdichtring maakt gebruik van elastische energie. Als er vloeistof langs de binnenste 'hiel' probeert te lekken, drukt de interne druk feitelijk tegen de afdichtring.
Het resultaat: De druk intensiveert de afdichtende werking. Hoe hoger de druk, hoe steviger deze vastzit.
We zien deze vaak bij onderzeese operaties en nucleaire toepassingen. In deze omgevingen is gewichtsbesparing van cruciaal belang. Compacte flenzen bieden hoge prestaties zonder het enorme volume van standaard hogedrukflenzen.
| Gezichtstype | dat het beste kan worden gebruikt voor | de belangrijkste functie |
|---|---|---|
| Verhoogd gezicht (RF) | Standaard stalen leidingen | Concentreert de druk op de pakking. |
| Vlak gezicht (FF) | Gietijzer / brosse uitrusting | Voorkomt barsten van bijpassende onderdelen. |
| RTJ | Hoge druk en temperatuur | Gebruikt een metalen ring voor een stevige afdichting. |
| Compact (IX-afdichting) | Onderzees en nucleair | Interne druk versterkt de afdichting. |
Niet elke buis maakt gebruik van een zware, vastgeschroefde stalen plaat om de stroming te stoppen. Afhankelijk van de branche kunnen we totaal verschillende standaarden gebruiken. Werk je in de brandbeveiliging of gemeentewaterbouw, dan wijken de 'standaardmaten' af van de olie- en gaswereld.
Bij sprinklerinstallaties en HVAC-lijnen slaan we vaak het zware bouten over. In plaats daarvan gebruiken we gegroefde eindkappen. Mensen verwarren deze vaak met standaardflenzen, maar ze werken anders. We noemen ze soms 'Blinde Schijven' of gewoon caps.
Ze worden direct in een gegroefde koppeling bevestigd. Het maakt de installatie veel sneller.
Standaardformaten: Deze variëren doorgaans van 1' (DN 25) tot 12' (DN 300).
Prestaties: Ze moeten betrouwbaar zijn. Fabrikanten onderwerpen ze aan strenge trillingstests om ervoor te zorgen dat ze stevig blijven zitten tijdens seismische activiteit of pomppieken.
Testen: Voordat ze uw werkplek bereiken, testen we ze vaak op afdichtingsintegriteit. Dit begint gewoonlijk bij 0,3 MPa en loopt op tot de volledige nominale werkdruk om te garanderen dat er geen lekkages optreden.
Gemeentelijke watersystemen werken op een andere schaal. Hier volgen we de AWWA C110-standaard. Deze systemen geven voorrang aan volume boven extreme druk.
Voor deze flenzen gebruiken we nodulair gietijzer in plaats van gesmeed koolstofstaal. Omdat waterleidingen enorm zijn, gaan de maten veel groter. Het is gebruikelijk om deze te zien blindflenzen in maten tot 48 inch of zelfs groter.
Het belangrijkste verschil:
U kunt deze niet verwisselen met ASME-flenzen. Ze hebben verschillende drukwaarden. Terwijl een industriële stalen flens van klasse 150 of 300 kan zijn, blijven AWWA-flenzen doorgaans bij klasse 125 of klasse 250. Ze kunnen de waterdruk perfect aan zonder het onnodige gewicht en de kosten van hogedrukstaal.
| Systeemtype | Gemeenschappelijke standaard | Typisch maatbereik | Primair materiaal |
|---|---|---|---|
| Industrieel / Olie en gas | ASME B16.5 | 1/2' - 24' | Koolstof / roestvrij staal |
| Brand / HVAC | Gegroefde normen | 1' - 12' | Nodulair gietijzer (dop) |
| Gemeentelijk Water | AWWA C110 | 3' - 48'+ | Nodulair gietijzer (flens) |
Het kiezen van de juiste maat is slechts het halve werk. Je moet ook het juiste materiaal kiezen. Als u een ijzeren dop van sanitairkwaliteit op een hogedrukolieleiding plaatst, zal deze defect raken. We moeten het metaal afstemmen op de klus.
Voor de meeste industriële locaties is koolstofstaal de standaard. Het is de robuuste, betrouwbare keuze die we gebruiken voor hoge temperaturen en hoge drukken. Als je door een olieraffinaderij loopt, zie je overal ASTM A105-flenzen.
Het gaat ongelooflijk goed om met stress. Het kan echter roesten. We schilderen het vaak of coaten het om het te beschermen tegen weersinvloeden.
Als de vloeistof in de leiding agressief is, zoals zuur of zout water, gaat koolstofstaal niet lang mee. Het corrodeert. Hier schakelen we over op RVS.
Kwaliteiten zoals SS304 en SS316 bevatten chroom en nikkel. Ze bestrijden roest. We gebruiken SS316 specifiek in maritieme omgevingen omdat het extra zoutbestendig is.
Niet elke pijp voert stoom onder hoge druk. Voor waterleidingen, sprinklers en gasleidingen in gebouwen is gesmeed staal overdreven. Het is te zwaar en te duur. In plaats daarvan gebruiken we smeedbaar ijzer of nodulair gietijzer.
In deze systemen gebruiken we vaak geen 'blinde flens' met bouten. We gebruiken een plug of dop met schroefdraad. Referentiecatalogi van fabrikanten als Jianzhi laten zien dat deze fittingen perfect zijn voor kleinere maten, meestal variërend van 1/2' tot 6'.
Ze zijn uitstekend voor:
Lagedrukleidingen.
Brandbeveiligingssystemen.
Commerciële bouw.
| Materiaal | Beste voor | gebruikelijk 'blind'-type |
|---|---|---|
| Koolstofstaal | Hoge druk / hoge temperatuur | Geschroefde blinde flens |
| Roestvrij staal | Bijtende chemicaliën/voedsel | Geschroefde blinde flens |
| Smeedbaar ijzer | Loodgieters/Brandsproeiers | Schroefdop / plug |
Het installeren van een blindflens lijkt eenvoudig. We zetten hem vast en lopen weg. Fouten hier kunnen echter dodelijk zijn. We moeten specifieke regels volgen om ervoor te zorgen dat de afdichting onder druk blijft staan.
Deze fout zien we vaak. Een technicus zou kunnen denken dat een grotere pakking beter is. Ze installeren een 'massieve' pakking die het hele oppervlak van de flens bedekt. Doe dit niet.
Het gebruik van een stevige pakking is gevaarlijk. Het voorkomt dat de buitenrand van de flens (de 'hiel') de bijpassende flens raakt. We hebben dit metaal-op-metaal contact nodig. Het stabiliseert de verbinding. Als we een pakking in de weg plaatsen, kan de flens buigen of 'draaien' als we de bouten vastdraaien. Deze beweging verbreekt het zegel.
De hielcontacttheorie
Technische normen vertrouwen op dit hielcontact. Theoretisch moet de buitenrand stevig contact blijven houden tot 1,8 maal de druk van de flens bij kamertemperatuur. Als we dit contact verliezen, verliezen we onze veiligheidsmarge.
Soms is een standaard blindflens niet het beste gereedschap voor de klus. Als we een leidingdeel veelvuldig moeten openen en sluiten, is het telkens losmaken van een zware stalen plaat inefficiënt.
Brilgordijnen / lijngordijnen: deze zien eruit als een bril (of een cijfer-8). De ene kant is een massieve stalen plaat; de andere is een open ring. We houden ze permanent op de lijn geïnstalleerd. Wanneer we de stroom moeten stoppen, draaien we eenvoudigweg de bouten los en draaien we de 'blinde' kant op zijn plaats. Het is sneller en veiliger voor regelmatig onderhoud.
Corrosiepreventie
Roest tast de veiligheid aan. We moeten de bouten en de afdichtring beschermen. Geavanceerde ontwerpen, zoals de Compact Flange met een IX-afdichtring , pakken dit probleem slim aan.
Ze vertrouwen op een strakke buitenste 'stofrand'. Deze rand creëert een barrière. Het voorkomt dat zuurstof en corrosieve stoffen in de opening rond de bouten terechtkomen. Als er geen zuurstof binnen kan komen, kunnen de bouten niet roesten. Deze bescherming hangt volledig af van het behouden van het kritische hielcontact dat we eerder noemden.
We weten dat het lastig kan zijn om door leidingnormen te navigeren. Dit zijn de meest voorkomende vragen die we horen van sitemanagers en kopers bij het selecteren van blindflenzen.
A: Het komt neer op hoe ze zich hechten.
Een blindflens is een massieve plaat. Je schroeft hem op een andere flens. Hij is zwaar, robuust en zo ontworpen dat hij gemakkelijk kan worden verwijderd als u toegang nodig heeft voor onderhoud.
Een Cap is een fitting. Het wordt rechtstreeks op het buisuiteinde bevestigd. Afhankelijk van het systeem kunt u:
Las het (stuiplaskappen).
Schroef het vast (doppen met schroefdraad, gebruikelijk in loodgieterswerk).
Klem het vast (gegroefde doppen, gebruikelijk bij brandbeveiliging).
Doppen zijn over het algemeen lichter en vaak bedoeld als meer permanente sluiting.
A: Nee. U moet deze opstelling vermijden.
Als u een Flat Face-flens tegen een Raised Face-spuitmond vastschroeft, blijft er een opening rond de buitenrand over. Wanneer u de bouten vastdraait om de verbinding af te dichten, dwingt u de flens om in deze opening te buigen.
Als de Flat Face-flens is gemaakt van bros materiaal, zoals gietijzer, zal deze niet buigen. Het zal knappen. Dit is een belangrijke oorzaak van flensfalen. Zorg altijd dat de gezichtstypes overeenkomen: plat naar plat, verhoogd naar verhoogd.
A: De 'Boutcirkel' is de onzichtbare ring die het midden van elk boutgat verbindt. Het is de meest kritische meting om de pasvorm te garanderen.
Meten van 'midden tot midden' over een leeg gat is moeilijk. Hier is een praktische truc die we in het veld gebruiken:
Kies een boutgat.
Meet vanaf de linkerrand van dat gat.
Trek uw meetlint over het midden van de flens naar het gat er direct tegenover.
Meet tot aan de linkerrand van dat tegenoverliggende gat.
Deze afstand is wiskundig identiek aan de hart-op-hart-meting. Het geeft u elke keer een nauwkeurige boutcirkeldiameter.
Het vinden van de juiste blindflensmaat hangt volledig af van uw specifieke industrienormen. Voor olie- en gasleidingen moet u vertrouwen op ASME B16.5 voor de beste pasvorm. Als u gemeentelijke waterleidingen beheert, let dan op de AWWA-normen voor ijzeren flenzen met een grote diameter. Houd er rekening mee dat brandbeveiligingssystemen vaak gebruik maken van eenvoudige gegroefde doppen in plaats van zware bouten.
U hoeft nooit te raden wanneer u cruciale leidingcomponenten voor uw project bestelt. Controleer altijd uw afmetingen aan de hand van de officiële ASME-, ANSI- of AWWA-standaardtabellen. Deze eenvoudige stap zorgt voor veiligheid en voorkomt kostbare fouten tijdens de installatie.
